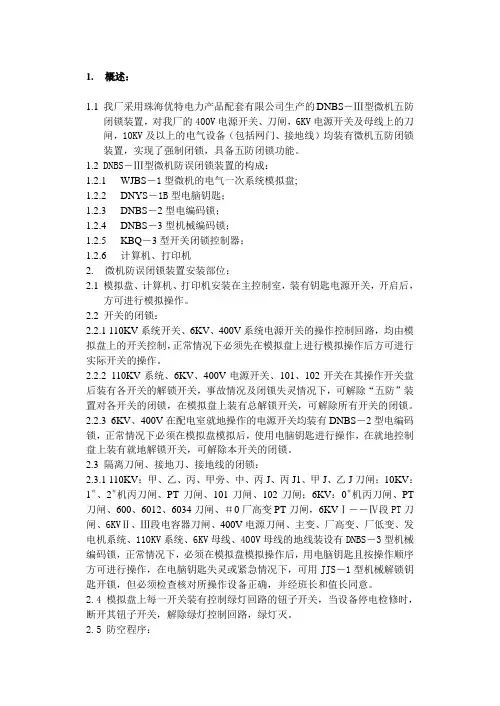

电气微机五防闭锁装置运行规程

1.概述：1.1我厂采用珠海优特电力产品配套有限公司生产的DNBS－Ⅲ型微机五防闭锁装置，对我厂的400V电源开关、刀闸，6KV电源开关及母线上的刀闸，10KV及以上的电气设备（包括网门、接地线）均装有微机五防闭锁装置，实现了强制闭锁，具备五防闭锁功能。

1.2DNBS－Ⅲ型微机防误闭锁装置的构成：1.2.1WJBS－1型微机的电气一次系统模拟盘;1.2.2DNYS－1B型电脑钥匙；1.2.3DNBS－2型电编码锁；1.2.4DNBS－3型机械编码锁；1.2.5KBQ－3型开关闭锁控制器；1.2.6计算机、打印机2.微机防误闭锁装置安装部位：2.1模拟盘、计算机、打印机安装在主控制室，装有钥匙电源开关，开启后，方可进行模拟操作。

2.2 开关的闭锁：2.2.1 110KV系统开关、6KV、400V系统电源开关的操作控制回路，均由模拟盘上的开关控制，正常情况下必须先在模拟盘上进行模拟操作后方可进行实际开关的操作。

2.2.2 110KV系统、6KV、400V电源开关、101、102开关在其操作开关盘后装有各开关的解锁开关，事故情况及闭锁失灵情况下，可解除“五防”装置对各开关的闭锁，在模拟盘上装有总解锁开关，可解除所有开关的闭锁。

2.2.3 6KV、400V在配电室就地操作的电源开关均装有DNBS－2型电编码锁，正常情况下必须在模拟盘模拟后，使用电脑钥匙进行操作，在就地控制盘上装有就地解锁开关，可解除本开关的闭锁。

2.3 隔离刀闸、接地刀、接地线的闭锁：2.3.1 110KV：甲、乙、丙、甲旁、中、丙J、丙J1、甲J、乙J刀闸；10KV：1＃、2＃机丙刀闸、PT刀闸、101刀闸、102刀闸；6KV：0＃机丙刀闸、PT 刀闸、600、6012、6034刀闸、＃0厂高变PT刀闸，6KVⅠ――Ⅳ段PT刀闸、6KVⅡ、Ⅲ段电容器刀闸、400V电源刀闸、主变、厂高变、厂低变、发电机系统、110KV系统、6KV母线、400V母线的地线装设有DNBS－3型机械编码锁，正常情况下，必须在模拟盘模拟操作后，用电脑钥匙且按操作顺序方可进行操作，在电脑钥匙失灵或紧急情况下，可用JJS－1型机械解锁钥匙开锁，但必须检查核对所操作设备正确，并经班长和值长同意。

变电站微机闭锁（五防）装置安装及验收规范1微机防误闭锁系统一次模拟图：1.1变电站一次接线图在一个界面，编号清晰。

1.2使用正确名称，单位规范。

2微机闭锁“五防”逻辑关系的基本原则：2.1 单一线路停送电：2.1.1准备送电，送电范围内的接地线、临地均应拉开。

2.1.2送电时，按推母线侧刀闸——推线路侧刀闸——合开关顺序操作。

2.1.3停电操作，反之进行。

2.2 主变停送电：2.2.1准备停电，高、中压侧中性点地刀均应推上。

2.2.2停电时，可任意停高、中、低压的单一或三侧。

2.2.3准备送电，条件一：送电范围内的接地线、临地均应拉开；条件二：高、中压侧中性点地刀均应推上。

2.2.4送电时，按高压侧——中压侧——低压侧顺序操作。

2.2.5送电后，在主变带点情况下（高、中、低任何一侧送电），其他停电线路靠主变侧的接地均不能推上。

2.2.6送电后，主变中性点地刀均可操作。

2.3旁路代操作2.3.1准备送电，送电范围内的旁路母线及旁路开关的接地线、临地均应拉开。

2.3.2充电时，按推旁路母线侧刀闸（与被代开关所推母线侧刀闸一致）——推旁路刀闸——合旁路开关顺序操作。

2.3.3充电正常，断旁路开关。

2.3.4旁路代操作，按推被代开关的旁路刀闸——合旁路开关——断旁路开关——拉被代开关线路侧刀闸——拉被代开关母线侧刀闸顺序操作。

2.3.5旁路恢复备用，反之。

2.4倒母操作2.4.1准备倒母，母联及两侧刀闸均在运行位置。

2.4.2被倒开关、按先推后拉原则进行。

2.5高压开关柜闭锁要求2.5.1停电时，按段开关——拉线路侧刀闸——拉开母线侧刀闸——打开前网门——打开后网门——顺序操作。

送电时，反之。

2.5.2成套“五防”开关柜，不需要安装微机闭锁挂锁的，采用以下方案：2.5.2.1全部刀闸、开关、接地、网门进微机闭锁，并按操作流程要求进程序。

2.5.2.2未挂锁，不能采码的地方，程序模拟后，现场操作时进行提示，并提示确认操作完成信息。

“五防”闭锁装置管理制度一、目的将误操作风险降低到最小限度，保证人身、设备、环境的安全，特制定此制度。

二、适用范围适用于运行部生产现场三、“五防”闭锁管理规定1、电气运行人员都必须严格执行本制度中规定的条例履行职责，并接受安全监察人员的监督。

2、高压变电设备凡有可能引起误操作的均应装设有“五防”性能的防误闭锁装置。

它是变电操作制度中的一种强制性的技术防范措施。

“五防”是指：防止带负荷拉、合隔离开关，防止带电挂接地线，防止带地线合断路器，防止误入带电间隔，防止误登带电杆塔。

3、防误装置是执行操作票制度的必要补充和完善，不得因此而放松操作票制度的认真执行和管理。

防误工作的核心依然是严格执行两票制度。

4、电气运行人员负责全局的防误装置工作，总结经验教训，指定防范事故措施，杜绝误操作事故的发生。

5、安装防误闭锁装置，必须执行工作票制度，安装锁体必须做好安全措施，严防开关误动作和刀闸自动跌落。

安装过程中需要做试验，必须申请停电并履行工作票制度，必须由熟悉设备的人员进行操作。

6、操作程序符合设计要求。

防误装置与被闭锁的开关设备的位置相对应：防误装置应不影响开关设备的技术特性等。

7、室外装置有防雨、防尘措施。

8、接地部分保证接触良好可靠，符合要求。

9、电气运行人员在正常倒闸操作中必须严格按照闭锁程序进行，严禁使用其他工具打乱程序进行操作。

10、开关设备的防误装置检查和巡视由电气运行人员负责，其巡视时间开关时间相同。

防误装置的全面检查与维护可结合设备大、小修一道进行，工作完毕后和设备同时验收。

11、各配电室的防误装置由电气主管应该每半年一次定期对防误装置进行全面的检查并做好记录。

12、发现无票进行倒闸操作，或有票而且不经过模拟预演和不带操作票到现场，贪图快、图方便而且使用万能钥匙执行解锁操作，将按照公司反违章工作规定进行严格考核。

13、发生锁生锈，应该除锈抹净。

遇事故处理的紧急进行解锁，但事后应向运行部汇报。

五防逻辑1、电力系统中的五防是指：（1）防止误拉合断路器（2）防止误入带电间隔（3）防止带负荷拉合隔离开关（4）防止带接地刀闸或接地线合隔离开关（5）防止带电挂接地线或合接地刀闸2、实际倒闸操作时，必须满足三条基本规则来防止上述误操作事故。

（1）为了防止带负荷拉合隔离开关，在拉合隔离开关时必须保证:①与隔离开关某一侧直接相联的所有断路器都在断开位置。

②合负荷侧隔离开关时，应确认电源侧的隔离开关已经合好；拉电源隔离开关时，应确认负荷侧的隔离开关已经断开。

③隔离开关在合上或断开时，如果能确认其两侧电压大小相等且相位相同，就可以操作(例如倒换母线的操作)，不受其它条件限制。

（2）为了防止带地线合隔离开关，在合隔离开关时应保证：①所有与隔离开关两侧相联的(经过变压器或断路器而未经隔离开关隔离的仍认为是相联的)临时接地线和接地刀闸都在断开位置。

②为满足在检修过程中断路器做拉合闸试验的需要，在断路器的任何方向都有断开的隔离开关的情况下，允许试拉合断路器。

（3）为了防止带电挂地线或合接地刀闸，在挂地线或合接地刀闸时，应保证：①接地点的任何方向都有断开的隔离开关。

电气闭锁和微机五防系统1五防系统的作用、组成和逻辑。

答：在全国的500kV变电站中，防误闭锁装置的主体全部为微机装置，构成方式主要有两种。

第一种是以大屏幕模拟盘为核心的微机防误闭锁系统，主要应用于常规型中央控制系统变电站，系统主要由模拟盘、防误主机、应用软件、电编码锁、机械编码锁、电脑钥匙构成。

第二种为以五防工作站和操作票专家系统（软件）为核心的微机防误闭锁装置，主要应用于全监控综自站，系统主要由五防工作站、监控操作员工作站、测控装置、应用软件、通讯适配器、电编码锁、机械编码锁、电脑钥匙构成。

2、隔离开关电气闭锁回路。

火电厂微机防误闭锁装置技术规范书2016年6月一、通用技术条件1、执行标准及规程1.1 供方所提供的所有设备，凡国标及部标已有所规定的均无条件满足国颁和部颁的技术标准和工艺标准，执行国颁和部颁的规程规范。

1.2 执行部颁的反措要点。

1.3 满足《DL/T 687-1999微机型防止电气误操作装置通用技术条件》的技术标准。

1.4 满足《GB9813-88 微机数字电子计算机通用技术条件》的技术标准。

1.5 其它性能符合企标Q/UT01－2004的规程规范。

2、设备运行的环境条件：2.1 环境温度：–35℃～+50℃2.2 相对湿度：日平均≤95％，月平均≤90％2.3 海拔高度：2500米2.4 抗冲击强度：≥6g2.5 抗震能力：地面水平加速度0.3g；地面垂直加速度0.15g3、设备技术参数：三、系统功能要求3.1基本结构：微机防误系统应包括防误闭锁系统主机、传票口、网络控制器、无线路由器、无线电脑钥匙、闭锁锁具及附件、无线地线桩、临时接地线管理、通讯接口等部分。

3.2软件配置：卓越防误闭锁软件操作票打印系统软件实时任务监控软件实时闭锁软件地线管理系统软件3.3 系统功能系统应具有多种运行方式：离线模式、实时在线模式、混合模式。

在常规状态下，由无线网络构建实时数据传输系统，保证系统状态的实时刷新、操作过程的全程实时跟踪等功能；系统不仅支持脱离实时网络的离线运行模式，还应具备离线、实时混合操作模式，为操作人员提供灵活方便的操作手段，保证运行操作顺利进行。

无线网络应是由无线网络控制器、无线网络路由器、无线电脑钥匙构成的无线蜂窝局域网，要求其结构简单，性能可靠，具有微功耗、抗干扰、智能组网、大容量等特点。

电脑钥匙作为一个无线节点在网内漫游，实现操作终端与主控室之间的实时信息交互。

无线电脑钥匙应包含无线通讯、红外传输两种通信方式，在正常情况下，网络控制器、无线路由器、无线电脑钥匙之间通过无线方式通信，它们之间在站内搭建一个实时网络系统，防误主机通过网络控制器可与电脑钥匙保持实时在线通信。

关于电气“五防”闭锁装置的管理规定为防止电气误操作，我厂在部分主要电气设备上安装了“五防”（防止带负荷拉合刀闸，防止误拉合断路器，防止误入带电间隔，防止带地线合闸，防止带电挂接地线）闭锁装置。

为较好地发挥该装置的作用，特制订如下管理规定。

1所有电气工作人员都应学会该装置的工作原理，结构特点，操作要领，故障处理等内容。

2 自本规定下达之日起，“五防”闭锁装置投入使用。

在两个月之内为试用阶段。

本阶段内“五防”装置本身发生问题不作考核（发生电气误操作仍按原规定办）同时为安全生产计，开始执行时，可与原闭锁装置并行使用。

但电气分场应要求所属班组在工作中自觉使用本装置，并在本阶段末完全过渡到本装置。

3 WYF型控制器、WYF — 3型电脑钥匙、WYF — 3型开关编码锁、挂式编码锁、铨脑LCD 快充充电器等，都是“五防”装置的重要设备，除电气工作人员外，任何人不得操作，不得拿取。

4 电气工作人员在操作“五防”装置时，应按《WYF —3型微机防误闭锁装置的使用》要求中规定的方法和程序进行。

按设备生产厂家技术人员传授的操作要领操作。

在投运初期，操作中力戒焦躁，不得用不符合规定的方法操作。

5 电脑钥匙是“五防”装置的的重要设备，价格昂贵。

电气分场要为它的合理使用创造条件。

电气工作人员用它执行操作任务时，要轻拿轻放，拿放稳妥，用力得当。

执行完操作任务后，要放在规定的位置（由电气分场定）。

当电脑钥匙电量指示不足时，要及时充电。

只要时间允许，应尽量选用低电流充电方式。

不得在电量不足的情况下使用。

在交接班时，电脑钥匙是交接的设备之一。

对电脑钥匙的使用状态（能用不能用）、技术状态（电量等）等内容，都要进行交接，必要时可进行试验。

6 解锁钥匙是“五防”装置的备用钥匙。

是在电脑钥匙故障或在紧急情况下使用的。

计有 5 把。

由安监科保存一把，电器分场保存3 把，电气运行班长保存 1 把。

一般情况下，安监科和电气分场的解锁钥匙只作为技术培训用，不得转借。

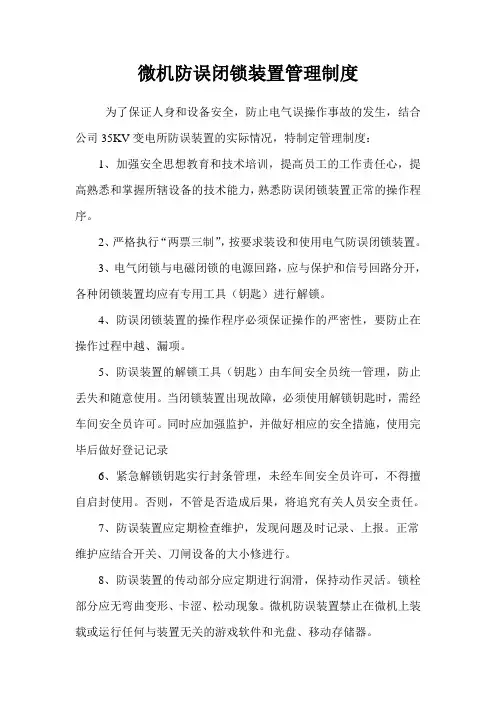

微机防误闭锁装置管理制度
为了保证人身和设备安全，防止电气误操作事故的发生，结合公司35KV变电所防误装置的实际情况，特制定管理制度：
1、加强安全思想教育和技术培训，提高员工的工作责任心，提高熟悉和掌握所辖设备的技术能力，熟悉防误闭锁装置正常的操作程序。

2、严格执行“两票三制”，按要求装设和使用电气防误闭锁装置。

3、电气闭锁与电磁闭锁的电源回路，应与保护和信号回路分开，各种闭锁装置均应有专用工具（钥匙）进行解锁。

4、防误闭锁装置的操作程序必须保证操作的严密性，要防止在操作过程中越、漏项。

5、防误装置的解锁工具（钥匙）由车间安全员统一管理，防止丢失和随意使用。

当闭锁装置出现故障，必须使用解锁钥匙时，需经车间安全员许可。

同时应加强监护，并做好相应的安全措施，使用完毕后做好登记记录
6、紧急解锁钥匙实行封条管理，未经车间安全员许可，不得擅自启封使用。

否则，不管是否造成后果，将追究有关人员安全责任。

7、防误装置应定期检查维护，发现问题及时记录、上报。

正常维护应结合开关、刀闸设备的大小修进行。

8、防误装置的传动部分应定期进行润滑，保持动作灵活。

锁栓部分应无弯曲变形、卡涩、松动现象。

微机防误装置禁止在微机上装载或运行任何与装置无关的游戏软件和光盘、移动存储器。

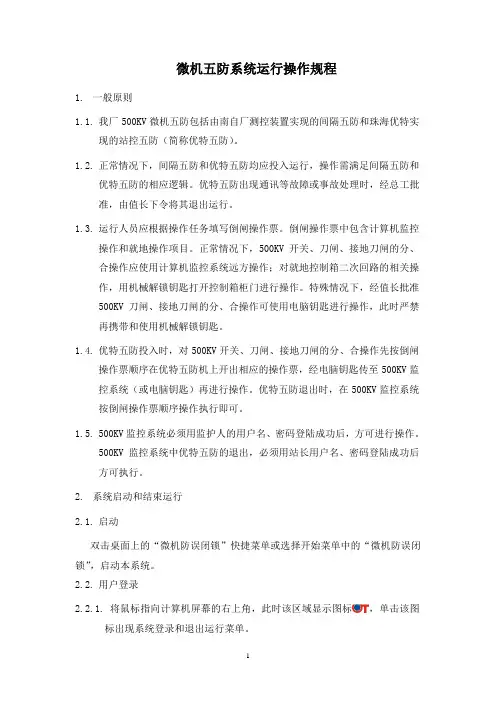

微机五防系统运行操作规程1.一般原则1.1.我厂500KV微机五防包括由南自厂测控装置实现的间隔五防和珠海优特实现的站控五防（简称优特五防）。

1.2.正常情况下，间隔五防和优特五防均应投入运行，操作需满足间隔五防和优特五防的相应逻辑。

优特五防出现通讯等故障或事故处理时，经总工批准，由值长下令将其退出运行。

1.3.运行人员应根据操作任务填写倒闸操作票。

倒闸操作票中包含计算机监控操作和就地操作项目。

正常情况下，500KV开关、刀闸、接地刀闸的分、合操作应使用计算机监控系统远方操作；对就地控制箱二次回路的相关操作，用机械解锁钥匙打开控制箱柜门进行操作。

特殊情况下，经值长批准500KV刀闸、接地刀闸的分、合操作可使用电脑钥匙进行操作，此时严禁再携带和使用机械解锁钥匙。

1.4.优特五防投入时，对500KV开关、刀闸、接地刀闸的分、合操作先按倒闸操作票顺序在优特五防机上开出相应的操作票，经电脑钥匙传至500KV监控系统（或电脑钥匙）再进行操作。

优特五防退出时，在500KV监控系统按倒闸操作票顺序操作执行即可。

1.5.500KV监控系统必须用监护人的用户名、密码登陆成功后，方可进行操作。

500KV监控系统中优特五防的退出，必须用站长用户名、密码登陆成功后方可执行。

2.系统启动和结束运行2.1.启动双击桌面上的“微机防误闭锁”快捷菜单或选择开始菜单中的“微机防误闭锁”，启动本系统。

2.2.用户登录2.2.1.将鼠标指向计算机屏幕的右上角，此时该区域显示图标，单击该图标出现系统登录和退出运行菜单。

2.2.2.单击菜单中的“用户登录”后便可出现用户登录窗口。

在用户登录窗口中选择或直接输入用户名，在密码输入框内输入用户密码（用户名：1、密码：1），在系统确认用户的合法身份后便可登录到系统，成功登录到系统后系统将显示出系统菜单和工具条。

此时便可选择进行开票和系统维护等工作。

2.3.用户退出和结束运行2.3.1.单击工具条上的按钮或选择菜单“退出”登录用户便可退出。

五防闭锁装置一五防闭锁装置功能1 防止误拉、误合开关。

2 防止带负荷拉、合刀闸。

3 防止带电合接地刀闸。

4 防止带接地线合闸。

5 防止误入带电间隔。

二五防使用规定1 新设备投运，电气闭锁装置必须完善可靠投运，无五防装置不许投运。

2 五防闭锁程序不得任意改动。

3 五防锁应按规定的程序操作，不得任意解锁，严禁在失去防误闭锁装置情况下进行后台机的倒闸操作。

3 倒闸操作以任何形式部分或全部解除防误装置功能的电气操作，均视为解锁。

解锁工具（钥匙）或备用解锁工具（钥匙）必须有专门的保管制度，内容包括：倒闸操作、检修工作、事故处理、特殊操作和装置异常情况下的解锁申请、批准、解锁监护、解锁使用记录等解锁规定；解锁工具（钥匙）、备用解锁工具（钥匙）、微机防误装置授权密码和解锁钥匙均应封存保管。

4 工作中，操作人员不准擅自解除闭锁装置。

当确因闭锁装置故障，不能正常操作时，应认真核对操作程序正确后，报告站长或值班长，经值长以上的人员核实后并经五防专责及工区主任批准后方可使用紧急解锁钥匙进行操作，批准人不得为操作人或监护人。

6.3.1.2.6 电气设备检修时，如果需要对检修设备解锁操作，应经监控中心主任批准，并在值班长及以上人员的监护下进行。

5 五防解锁钥匙设专用钥匙盒保管，放在钥匙柜内，按值移交。

值班负责人为钥匙专责人。

6 任何人不得私自保存五防解锁钥匙。

7 钥匙盒不设专用锁，采用由生产部核发的易碎不干胶“五防解锁钥匙专用封条”封存。

封条上加印红色“生产部五防专用章”有效。

封条存放在钥匙盒内。

8 经批准使用五防解锁钥匙时，应按内容要求进行登记，每张封条只允许使用一次操作任务。

9 使用完毕后，立即将钥匙放回盒中，重新贴上顺序编号的封条。

封条与记录必须相符。

10 微机防误装置有“跳步”钥匙的，“跳步”钥匙按解锁钥匙管理使用。

11 五防锁具的防尘、防潮、防雨措施应完好，发现损坏、丢失及时更换、补充。

每次操作五防锁后要将防尘、防潮、防雨措施要及时恢复。

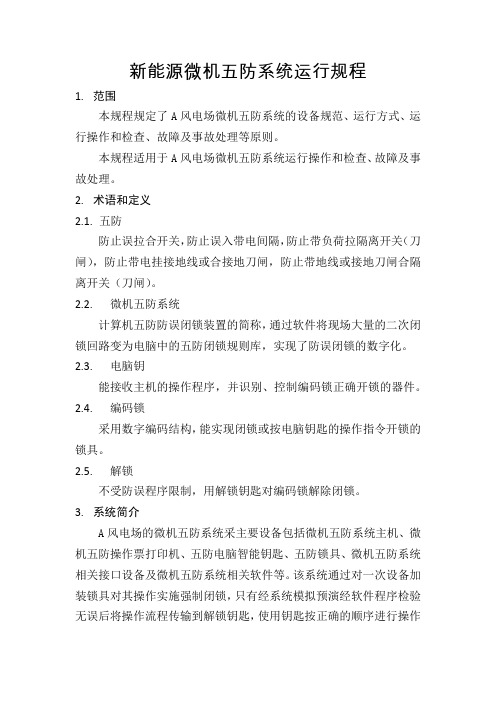

新能源微机五防系统运行规程1.范围本规程规定了A风电场微机五防系统的设备规范、运行方式、运行操作和检查、故障及事故处理等原则。

本规程适用于A风电场微机五防系统运行操作和检查、故障及事故处理。

2.术语和定义2.1.五防防止误拉合开关，防止误入带电间隔，防止带负荷拉隔离开关（刀闸），防止带电挂接地线或合接地刀闸，防止带地线或接地刀闸合隔离开关（刀闸）。

2.2.微机五防系统计算机五防防误闭锁装置的简称，通过软件将现场大量的二次闭锁回路变为电脑中的五防闭锁规则库，实现了防误闭锁的数字化。

2.3.电脑钥能接收主机的操作程序，并识别、控制编码锁正确开锁的器件。

2.4.编码锁采用数字编码结构，能实现闭锁或按电脑钥匙的操作指令开锁的锁具。

2.5.解锁不受防误程序限制，用解锁钥匙对编码锁解除闭锁。

3.系统简介A风电场的微机五防系统采主要设备包括微机五防系统主机、微机五防操作票打印机、五防电脑智能钥匙、五防锁具、微机五防系统相关接口设备及微机五防系统相关软件等。

该系统通过对一次设备加装锁具对其操作实施强制闭锁，只有经系统模拟预演经软件程序检验无误后将操作流程传输到解锁钥匙，使用钥匙按正确的顺序进行操作方可解锁以进行设备操作，从而实现了防止运行维护人员误分、合断路器，误带负荷拉隔离开关，带电挂地线或合接地刀闸，带地线（接地刀闸）合隔离开关，误入带电间隔等误操作运行设备现象的发生。

4.五防系统操作说明4.1.点击监控系统控制台下的五防启动按钮，进入五防系统。

（图2-1）4.2.进入系统后在左侧点击“开票窗”，有三按钮，单击红色画板按钮，开始预演开票状态。

鼠标移动到遥信上（开关、刀闸、网门、地线遥信类）变成小手，鼠标左击进行操作，步骤列表窗中会依次出现所点击的操作项目，如下图：（图3-1）（图3-1）4.3.以此操作，直到确认本次需要操作的设备项目完毕。

如需撤销、编辑本步预演操作项目，鼠标右击选择“预演取消一部”或“编辑”命令即可。

北京供电局微机防误闭锁装置操作闭锁规则编写原则（试行）1. 总则1.1本原则是关于变电站微机型防误闭锁装置操作闭锁规则编写的一般规定。

本原则适用于北京供电局所属变电站。

1.2 微机防误闭锁装置的基本功能是实现五防，即：防止误拉合开关；防止带负荷拉合刀闸（或推拉小车）；防止带电挂地线（合地线刀闸）；防止带地线合开关（合刀闸）；防止误入带电间隔。

1.3微机防误闭锁装置的操作闭锁规则是关系到微机防误闭锁装置能否防止误操作，保证变电运行人员正确操作的关键，有关部门必须给予高度重视，操作闭锁规则的编写要严谨、完备、合理。

1.4各变电站如有特殊的操作规定，微机防误闭锁装置的安装或维护单位可考虑将其编入闭锁规则中，该部分内容，应经各单位五防专工审核，总工（主任工）批准后使用。

1.5 现行微机防误闭锁装置闭锁的设备有四类：开关、刀闸、地线（地线刀闸）、遮栏网门（开关柜门），上述设备是通过微机锁具（电编码锁和机械编码锁）实现闭锁的，对上述设备须编写操作闭锁规则。

如有极特殊情况，个别上述设备不具备安装锁具条件的，比如：单级刀闸无操作连杆须用绝缘杆操作的，可通过语音或文字提示，实行提示性闭锁。

其它操作一般没有闭锁，但对其中部分较重要的操作，可采取提示性闭锁。

小车推入运行位置和拉出运行位置必须有提示性闭锁（已安装机械编码锁的保留）。

1.6 小车式设备自身带有完善的机械型五防闭锁的，通常仅对开关拉合闸操作进行闭锁外，其它一次操作（推拉小车、拉合地刀、打开及关闭开关柜门）不再加装锁具闭锁，但应有提示性闭锁。

如果小车式设备全部或部分无机械型五防闭锁的，其不受机械型闭锁的操作须加装微机锁具闭锁。

GIS设备实行电气五防闭锁或机械五防闭锁，其是否加装微机防误闭锁装置，原则同小车式设备。

1.7 独立刀闸有主刀和地线刀闸（以下简称地刀）为一体，并且相互间有机械闭锁的，也要加装微机锁具闭锁。

1.8线路有CVT或耦合电容器的，在新装和改造微机防误闭锁装置时，应增加微机验电装置，并闭锁线路侧地线的操作。

电气微机五防闭锁装置运行规程1五防闭锁装置简介1.1华京热电电气五防闭锁装置为珠海长园共创电力安全技术股份有限公司生产的AT500-E匙通开锁管理系统，适用于华京热电220kV系统防误闭锁功能，在电脑上实现模拟操作。

1.2AT500-e匙通开锁管理系统以主机套件、e匙通开锁操作系统软件、智能钥匙和各种智能锁具、智能锁芯组成。

在软件中，预先编写了升压站的电气一次接线图/平面布局图和树形结构图，并将其固化在电脑软件中。

工作人员可以通过良好的交互式图形界面方便的实现用户管理、用户操作（包含快速授权、计划任务和增加授权）、记录浏览等操作。

1.3当工作人员启动系统，经过系统身份识别（密码识别、刷卡识别、指纹识别）后就可以进行快速授权、计划任务或增加授权。

使用“快速授权”时，系统将该用户的开锁权限一次全部全送下发至智能钥匙，工作人员即可使用智能钥匙进行开锁；使用“计划任务”时，系统将工作人员选择的授权开锁范围下发至智能钥匙中，工作人员即可使用智能钥匙进行开锁。

2装置主要功能简述2.1图形模拟：利用鼠标可在计算机屏幕上进行一次及二次设备的仿真模拟操作，能根据五防的原则及运行方式自动判别操作的正确性，对误操作提出智能语音警告。

2.2开票操作：系统提供图形模拟开票、调用典型操作票、调用追加操作票和手工开操作票等多种开票方式，满足不同的需求。

2.3系统接口：系统提供丰富的接口与相关的装置进行连接，如通过标准串口与监控系统连接、通过MODEM与调度或集控中心连接、通过网络与MIS系统进行连接等，实现资源共享与信息交换。

2.4系统维护：开放式的系统允许运行人员根据应用环境的变化对相关数据库和文件进行扩充和维护。

2.5多任务并行操作：系统监控软件设置有多任务并行防误操作功能，允许包括检修在内的多个操作组同时进行操作，只要在不违背防误规则的情况下各操作组不分先后顺序。

2.6操作管理：系统会对用户登陆软件的时间、开票情况、操作情况进行详细记录，并保存最近3个月的全部信息，以便查询，为运行管理的科学化提供了依据。

电气操作五防管理制度第一章总则一、为加强电气运行操作及相关设备管理,杜绝电气误操作事故的发生,制定本制度;二、防止电气误操作是指：1、防止带负荷分、合隔离开关;断路器、负荷开关、接触器合闸状态不能操作隔离开关;2、防止误分、误合断路器、负荷开关、接触器;只有操作指令与操作设备对应才能对被操作设备操作3、防止接地开关处于闭合位置时分、合断路器、负荷开关;只有当接地开关处于分闸状态,才能合隔离开关或手车才能进至工作位置,才能操作断路器、负荷开关闭合;4、防止在带电时误合接地开关;只有在断路器分闸状态,才能操作隔离开关或手车从工作位置退至试验位置,才能合上接地开关;5、防止误入带电室;只有隔室不带电时,才能开门进入隔室;第二章工作职责：一厂长或总经理是本单位防止电气误操作工作的第一责任人；二主管生产的副职是本单位防止电气误操作工作的直接责任人,负责健全和完善本单位防止电气误操作管理责任制、维护,组织实施“”的标准化作业、组织开展专项反事故活动；三总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施,改进防误闭锁设施,对运行规程的正确性负责,加强人员培训,加强运行方式管理,审批特殊的运行方式；四安全监察人员负责单位电气防误工作,监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题,提出考核、改进意见,监督有关部门限期整改;五运行管理部门是本单位防止电气误操作运行技术管理部门,负责本单位防止电气误操作工作的日常管理工作;对运行规程和标准操作票的正确执行负责,做好非及操作的危险点分析,加强人员技术培训和安全教育,严格管理;六设备管理部门是电气防误操作工作的设备技术管理部门,负责防误闭锁装置的检修、维护管理,建立防误闭锁装置台帐,解决防误闭锁装置发生的缺陷,对防误闭锁装置故障失去作用而发生的电气误操作事故负主要责任;第三章防止电气误操作设备和工器具管理一、电气设备系统的“微机五防闭锁装置”必须与主设备同时移交生产;二“微机五防装置”必须选用经过省、部级鉴定,业绩良好的厂家产品;三设备管理部门要建立防误装置技术资料、台帐,制定防误装置的和检修规程,指定防误装置管理专责人;四确保防误装置齐全、有效1.“微机五防闭锁装置”必须安全可靠,必须正常投入运行,停用时要经过总工程师批准,值长下令,并做好记录；微机五防闭锁装置存在的缺陷要由防误闭锁专责人负责,限期整改；2.配电室、配电箱、配电柜的门及门锁应完好,窥视孔应清洁、透明、完好；3.断路器、隔离开关、接地刀闸位置、状态的机械和电气指示应准确、清晰；4.各单位可根据实际情况增加小车开关配套使用的移动小车;5.电气设备的检修作业指导书中,必须包括防误装置的检查、检修和试验等内容,设置质检点;五钥匙管理1.应建立微机五防闭锁解锁钥匙、、刀闸把手、变电站等专用钥匙的管理制度；建立各类钥匙使用、借用登记本；钥匙要实行定置管理,按值移交,借用钥匙要进行登记；2.五防闭锁解锁钥匙应现场封存,按值交接;使用时必须经值长同意,总工程师或主管生产领导批准,并做记录；使用后,重新贴上封条,并在封条上注明年、月、日；3.所有钥匙均应按规定使用；严禁非当班值班人员和检修人员使用解锁钥匙；4.在检修工作中,检修人员需要进行拉、合断路器、隔离开关试验,由工作许可人和工作负责人共同检查措施无误后,经值长同意,可由运行人员使用解锁钥匙进行操作；5.检修人员因工作需要使用配电室、配电盘、配电柜钥匙,应向运行人员说明原由,履行借钥匙手续;检修人员离开配电间时,必须立即将钥匙交回;6.必须开锁才能操作的设备,操作前应准确核对设备编号、锁头和钥匙编码无误；如发生疑问,必须立即停止,汇报值长查明原因;六、携带型短路接地线、接地刀闸的管理：1.现场所有携带型短路接地线必须编号；按电压等级对号入座,存放在指定地点,按值移交；2.设备和系统的接地点必须有明显的标记,所有配电装置均应有接地网的接头；3.现场使用携带型短路接地线时,必须做到工作票、操作票、模拟图板、接地装置登记本完全对应;4.送电操作前,必须查清相关设备和系统的接地线及接地装置,确认无误后方可进行操作;5.装设携带型短路接地线必须保证各部分接触可靠,室内配电设备接地线必须装设在指定地点；6.接地刀闸进行检修时,必须另设携带型短路接地线;7.携带型短路接地线的导线、线卡、导线护套要符合标准,固定螺丝无松动,接地线标示牌、试验合格证清晰,无脱落;七、、、、、验电器、携带型短路接地线等安全工器具,要建立管理台账、定期试验;试验合格的要粘贴合格证,使用前要认真检查,确保工器具的完好;第四章防止电气误操作的运行管理一、正常运行方式的电气倒闸操作必须使用标准操作票；非正常运行方式下进行的电气倒闸操作,监护人、值班负责人等要认真审核操作票,防止因操作票填写的疏漏而引发误操作;二、进行电气倒闸操作的运行人员,必须经过电业安全工作规程发电厂和变电所部分、本单位防误装置原理及使用的培训,并经考试合格;三设备、系统或装置发生变化后,必须及时修订相关的运行规程、标准操作票、工作票,并对相关运行人员进行重新培训和考核;四、要定期组织运行人员开展操作票填写的培训和考试；所有运行人员必须学会正确使用安全工器具和防护用品;五、电气倒闸操作最少由两人进行;严禁无监护操作,严禁一组人员同时进行两项操作任务,严禁在操作过程中进行其他的检查、巡视等工作;六、监护人必须由高一级岗位或对系统设备熟悉经验丰富的人员担任,严禁监护人参与操作;七、涉及热力,机械停、送电的操作,必须严格执行停、送电联系单制度;严禁口头、电话联系,严禁约时停送电;八、万用表、绝缘摇表、高低压验电器在使用之前必须验证其完好无损；高、低压验电器使用前不仅要验证其声、光指示正常,还必须在相应电压等级带电部位验证其状况良好; 万用表、绝缘摇表的极线应有明显的颜色区分;九、如需重复测量绝缘或更换测量人员,必须按一个新的操作项目对待,重新填写操作票,对设备进行重新查核,严禁无操作票直接进行测量;十、进行现场操作的人员必须着装规范；与操作相关的工器具必须事先检查好并一次带全;严禁操作中途取工器具,严禁一人单独离开;十一、操作前的准备工作：1.根据操作任务填写标准操作票；2.核对运行方式,确保标准操作票使用正确；3.做好相应的准备工作；4.模拟操作;模拟操作中发生异常,应立即停止操作;查明原因,处理完毕后,重新开始模拟操作；5.参加操作的人员必须将手机等与外界联系的通讯工具放在运行值班室,可以使用专用通讯工具不能与外界联系,进入保护室内的操作禁止使用无线通讯设备;十二、操作过程：1.操作中严格执行“唱票--复诵--操作--回令”步骤,复诵时操作人员必须手指设备名称标示牌,监护人确认标示牌与复诵内容相符后,监护人下“正确执行”令后,操作人方可操作;操作完毕后,操作人员回答“操作完毕”；2.监护人听到操作人回令后,在“执行情况栏”打“\”,监护人检查确认后再在“\”上加“/”,完成一个“√”；3.发现疑问或发现异常时,应立即停止操作,报告值班负责人,查明原因;待疑问或异常消除后,方可继续操作；4.中断操作的、再次操作前,应从第一项操作任务的复查开始,复查完一项,在操作票中“执行情况栏”再打一个“√”；5.接受电网调度命令的操作要做到六清：接受命令清、布置操作任务清、操作联系清、发生疑问要查清、操作完毕汇报清、交接班记录清;十三一份操作票的操作任务完成后；由监护人在操作票上盖“已执行”章;。

300MW微机防误装置规程1.1五防装置简介：1.1.1我厂#1、2机组电气系统采用FY2000LY型微机防误闭锁系统（以下简称五防系统），由模拟屏、五防主机、解锁钥匙、模拟操作电脑构成。

五防使用范围：一期所有电源系统开关、６ＫＶ开关。

1.2防误功能的实现1.2.1防止误切、合断路器：使用操作闭锁盒；1.2.2防止带负荷拉、合隔离开关：小车开关使用关闭屏门、刀闸把手上装挂锁；1.2.3防止带电合（挂）接地隔离开关（接地线）：规范接地桩，运行装设临时接地线的接地点统一安装，并规范；1.2.4防止带接地刀闸（接地线）合隔离开关：屏门挂锁1.2.5防止误入带电间隔：屏门挂锁1.3操作使用方法：1.3.1准备要操作任务的倒闸操作票；1.3.2在模拟屏上或五防主机上进行模拟预演操作；1.3.3将操作票传送至电脑解锁钥匙上；1.3.4图形界面上此时弹出“操作选择”浮动框，根据需要选择“传送操作票”方式；1.3.5这时图形界面上又弹出“传送方式”对话框；1.3.6选择方式，在钥匙选项中任意选择“#1或#2”钥匙，也可以同时选择，在方框前打“√”选中，点击“确定”按钮；1.3.7系统窗口将出现“操作票执行情况”对话框；1.4实际倒闸操作1.4.1此时可以携带钥匙到设备操作区域，寻找相对应的五防锁具进行解锁操作，任何一把钥匙操作并确认后，主系统将对图形、及另一钥匙（两把钥匙同时接收到操作票的情况）进行状态及步骤整定；1.4.2五防锁具的操作1.4.2.1开、闭锁操作：(1)对电动操作设备（如开关等），将钥匙插入该设备的电气锁中，待钥匙发出“条件符合，可以操作！”语音指示后，转动设备的KK把手操作设备，钥匙检测设备操作完成后语音提示“本步操作完成，请继续！”，将钥匙从电气锁中取下；(2)对手动操作设备（如隔离刀闸、接地刀闸等），将钥匙插入该设备的机械锁中，待钥匙发出“条件符合，可以操作！”语音指示后，将钥匙推钮推向开锁位置，钥匙发出“锁已打开”语音提示，将机械锁的闭锁销拉出，解除设备闭锁，操作人员可以对设备进行操作。

变电站微机闭锁（五防）装置安装及验收规范1微机防误闭锁系统一次模拟图：1.1变电站一次接线图在一个界面，编号清晰。

1.2使用正确名称，单位规范。

2微机闭锁“五防”逻辑关系的基本原则：2.1 单一线路停送电：2.1.1准备送电，送电范围内的接地线、临地均应拉开。

2.1.2送电时，按推母线侧刀闸——推线路侧刀闸——合开关顺序操作。

2.1.3停电操作，反之进行。

2.2 主变停送电：2.2.1准备停电，高、中压侧中性点地刀均应推上。

2.2.2停电时，可任意停高、中、低压的单一或三侧。

2.2.3准备送电，条件一：送电范围内的接地线、临地均应拉开；条件二：高、中压侧中性点地刀均应推上。

2.2.4送电时，按高压侧——中压侧——低压侧顺序操作。

2.2.5送电后，在主变带点情况下（高、中、低任何一侧送电），其他停电线路靠主变侧的接地均不能推上。

2.2.6送电后，主变中性点地刀均可操作。

2.3旁路代操作2.3.1准备送电，送电范围内的旁路母线及旁路开关的接地线、临地均应拉开。

2.3.2充电时，按推旁路母线侧刀闸（与被代开关所推母线侧刀闸一致）——推旁路刀闸——合旁路开关顺序操作。

2.3.3充电正常，断旁路开关。

2.3.4旁路代操作，按推被代开关的旁路刀闸——合旁路开关——断旁路开关——拉被代开关线路侧刀闸——拉被代开关母线侧刀闸顺序操作。

2.3.5旁路恢复备用，反之。

2.4倒母操作2.4.1准备倒母，母联及两侧刀闸均在运行位置。

2.4.2被倒开关、按先推后拉原则进行。

2.5高压开关柜闭锁要求2.5.1停电时，按段开关——拉线路侧刀闸——拉开母线侧刀闸——打开前网门——打开后网门——顺序操作。

送电时，反之。

2.5.2成套“五防”开关柜，不需要安装微机闭锁挂锁的，采用以下方案：2.5.2.1全部刀闸、开关、接地、网门进微机闭锁，并按操作流程要求进程序。

2.5.2.2未挂锁，不能采码的地方，程序模拟后，现场操作时进行提示，并提示确认操作完成信息。

前言为了加强我公司无人值班变电站微机五防闭锁管理，适应变电运行操作队管理的要求，规范无人值班变电站微机五防闭锁的工作标准，根据当前各站投运的微机五防闭锁情况和上级有关五防闭锁管理的要求，对操作队微机五防闭锁装置的使用和管理做如下规定。

本规定自实施之日起执行。

本标准由寿光市供电公司标准化领导小组提出。

本标准由变电工区起草。

起草人：审核：审定：批准：本标准：2011年首次发布本标准由变电工区负责解释。

变电站微机五防闭锁管理规定1、目的为了规范无人值班变电站微机五防闭锁的管理与使用工作，使微机五防闭锁安全可靠运行，特制定本规定。

2、适用范围适用于变电工区管辖的各变电站、操作队的微机五防闭锁及所属各设备的管理与使用。

3、管理职责3.１变电工区是无人值班变电站微机五防闭锁设施管理与使用的归口管理部门。

3.2变电工区主任(或分管主任)负责制定本管理规定，并定期检查和考核本管理规定的执行情况。

3.3变电工区技术专工3.3.1负责检查监督微机五防闭锁系统的安装与使用。

3.3.2对系统的方式、闭锁逻辑定期进行检查，并提出整改意见。

3.4操作队3.4.1操作队负责本队所辖各站微机五防闭锁装置的运行维护，负责定期检查微机五防闭锁系统的运行于维护。

3.4.2对微机五防闭锁使用中发现的问题，提出整改建议。

４、内容与要求4.1无人值班变电站微机五防闭锁配备要求4.1.1无人值班变电站各设备安装完善的微机五防闭锁，包括开关把手、刀闸把手、接地点（接地刀闸）、常设遮拦门等。

4.1.2开关把手锁应具备强制闭锁功能，若不能实现强制闭锁功能时，闭锁元件应对应操作把手安装，不得集中安装。

4.1.3刀闸闭锁、接地刀闸闭锁宜具有位置检测功能。

4.1.4户外锁具具有防雨、防尘、防锈蚀及抗静电干扰。

4.1.5操作队应配备专用微机五防台式机和笔记本各一台，台式机配置座式充电式适配器一台、钥匙两把，笔记本配置便携式适配器一台、钥匙一把。

4.1.6微机五防台式机、笔记本各配置加密狗一只。
