防误闭锁装置介绍

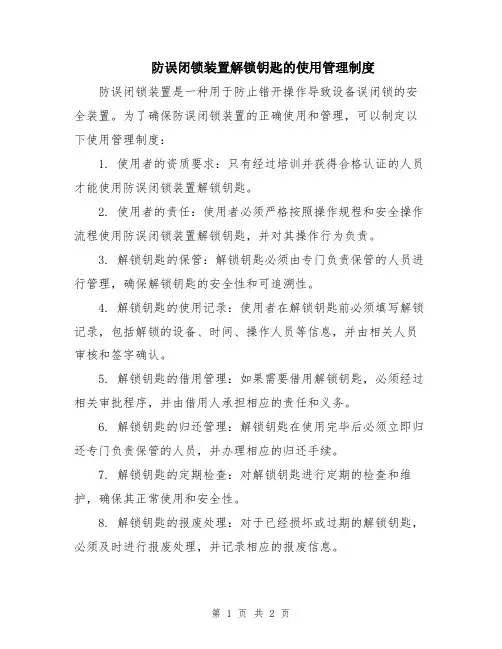

防误闭锁装置解锁钥匙的使用管理制度防误闭锁装置是一种用于防止错开操作导致设备误闭锁的安全装置。

为了确保防误闭锁装置的正确使用和管理，可以制定以下使用管理制度：
1. 使用者的资质要求：只有经过培训并获得合格认证的人员才能使用防误闭锁装置解锁钥匙。

2. 使用者的责任：使用者必须严格按照操作规程和安全操作流程使用防误闭锁装置解锁钥匙，并对其操作行为负责。

3. 解锁钥匙的保管：解锁钥匙必须由专门负责保管的人员进行管理，确保解锁钥匙的安全性和可追溯性。

4. 解锁钥匙的使用记录：使用者在解锁钥匙前必须填写解锁记录，包括解锁的设备、时间、操作人员等信息，并由相关人员审核和签字确认。

5. 解锁钥匙的借用管理：如果需要借用解锁钥匙，必须经过相关审批程序，并由借用人承担相应的责任和义务。

6. 解锁钥匙的归还管理：解锁钥匙在使用完毕后必须立即归还专门负责保管的人员，并办理相应的归还手续。

7. 解锁钥匙的定期检查：对解锁钥匙进行定期的检查和维护，确保其正常使用和安全性。

8. 解锁钥匙的报废处理：对于已经损坏或过期的解锁钥匙，必须及时进行报废处理，并记录相应的报废信息。

9. 违规处理：对于违反使用管理制度的用户，依照相关规定进行相应的纪律处分。

通过制定和执行以上使用管理制度，可以有效保证防误闭锁装置解锁钥匙的安全使用和管理。

防误闭锁装置管理规定一、定义与术语1、防误闭锁装置：防止电气误操作装置（以下简称防误装置）2、防误闭锁装置的“五防”功能（以下简称“五防”）3、防止误分、误合断路器；4、防止带负荷拉、合隔离开关；5、防止带电（挂）合接地线（开关）；6、防止带接地线（开关）合断路器（隔离开关）；7、防止误入带电间隔。

8、闭锁点：在一套防误装置中能对高压电气设备实现某一种防止电气误操作功能的一个闭锁控制点。

如机械闭锁装置或电气闭锁装置的一个执行元件（锁、接点）。

二、对防误装置的要求1、防误闭锁装置要具有五防功能。

2、防误闭锁装置要选用经过省、部级以上鉴定、运行业绩良好、产品质量可靠、售后服务好的产品。

3、建立、健全防误闭锁装置的管理制度。

要和主设备一样加强运行、检修、校验和维护等方面的管理工作，做到与主设备“三同时”，同时设计、同时施工、同时投入运行。

4、防误闭锁装置投入运行必须经管理、运行、维护和检修单位验收合格。

三、防误装置的安装1、防误装置的选型和装设应由公司规定的部门批准，新安装的防误装置由公司规定的部门负责组织检查、验收，合格后方可投入运行。

2、新装防误装置，应满足“五防”功能，操作灵活、可靠，编号齐全，并应有使用说明。

3、防误装置更新或拆除，由生技部或安监部批准，不经批准不得随意拆除。

一、防误装置的运行维护1、防误装置的运行及巡视检查由运行部负责，日常维护由设备部负责。

2、对运行人员的要求：2.1 应熟悉防误装置的结构和工作原理，掌握装置的使用方法、注意事项和一般异常情况处理。

2.2 做好防误装置的巡视、检查工作，发现问题及时处理、上报。

2.3 防误装置的程序不能作为操作票使用，倒闸操作必须使用操作票，操作中出现问题，应认真检查闭锁装置的情况和操作程序，不得任意解锁，如必须解锁，按解锁规定执行。

2.4 防误装置应与新设备同时投入运行，运行人员严格作好验收工作。

2.5 防误闭锁装置不能随意退出运行，停用防误闭锁装置时，要经公司总工程师批准；短时间退出防误闭锁装置时，应经值长批准，并设第二监护人，任何人严禁在失去监护的情况下操作，并应按程序尽快投入防误闭锁装置运行，并登记在册。

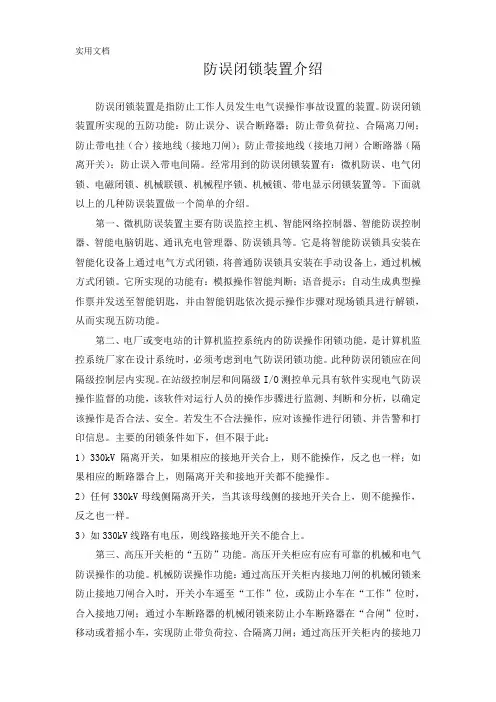

防误闭锁装置介绍防误闭锁装置是指防止工作人员发生电气误操作事故设置的装置。

防误闭锁装置所实现的五防功能：防止误分、误合断路器；防止带负荷拉、合隔离刀闸；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。

经常用到的防误闭锁装置有：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示闭锁装置等。

下面就以上的几种防误装置做一个简单的介绍。

第一、微机防误装置主要有防误监控主机、智能网络控制器、智能防误控制器、智能电脑钥匙、通讯充电管理器、防误锁具等。

它是将智能防误锁具安装在智能化设备上通过电气方式闭锁，将普通防误锁具安装在手动设备上，通过机械方式闭锁。

它所实现的功能有：模拟操作智能判断；语音提示；自动生成典型操作票并发送至智能钥匙，并由智能钥匙依次提示操作步骤对现场锁具进行解锁，从而实现五防功能。

第二、电厂或变电站的计算机监控系统内的防误操作闭锁功能，是计算机监控系统厂家在设计系统时，必须考虑到电气防误闭锁功能。

此种防误闭锁应在间隔级控制层内实现。

在站级控制层和间隔级I/O测控单元具有软件实现电气防误操作监督的功能，该软件对运行人员的操作步骤进行监测、判断和分析，以确定该操作是否合法、安全。

若发生不合法操作，应对该操作进行闭锁、并告警和打印信息。

主要的闭锁条件如下，但不限于此：1）330kV隔离开关，如果相应的接地开关合上，则不能操作，反之也一样；如果相应的断路器合上，则隔离开关和接地开关都不能操作。

2）任何330kV母线侧隔离开关，当其该母线侧的接地开关合上，则不能操作，反之也一样。

3）如330kV线路有电压，则线路接地开关不能合上。

第三、高压开关柜的“五防”功能。

高压开关柜应有应有可靠的机械和电气防误操作的功能。

机械防误操作功能：通过高压开关柜内接地刀闸的机械闭锁来防止接地刀闸合入时，开关小车遥至“工作”位，或防止小车在“工作”位时，合入接地刀闸；通过小车断路器的机械闭锁来防止小车断路器在“合闸”位时，移动或着摇小车，实现防止带负荷拉、合隔离刀闸；通过高压开关柜内的接地刀闸操作机构的机械闭锁，防止接地刀闸没有合入时，误打开高压开关柜后柜门，防止误入带电间隔。

防误操作闭锁装置管理制度1.防误操作闭锁装置是指在对电气设备进行停、送电操作时，为防止发生错误操作而装设的一种闭锁装置，是防止工作人员发生电气误操作的有效技术措施。

为加强对防误闭锁装置的管理和运行维护，保证山丹变的防误闭锁装置长期处于安全可靠的运行状态,使之确实可行的“防误闭锁”，根据《电力安全工作规程》和上级有关规定，特制本制度。

2.防误操作闭锁装置管理制度：2.1防误操作闭锁装置应具备五防功能：防止误入带电间隔；防止误分、误合断路器；防止带负荷拉合隔离开关；防止带电挂接地线（合接地刀闸）；防止带地线（接地刀闸）合断路器（隔离开关）。

2.2本站凡有可能引起误操作的电气设备，均必须装设防误闭锁装置，并与设备配置的操作要求相对应。

2.3本站新安装电气设备无防误闭锁装置或防误闭锁装置功能不完善不允许投运。

电气防误闭锁装置要坚持与一次电气设备同时设计、同时施工、同时投产的“三同时”原则。

2.4因检修工作需要使用万用钥匙时，当值运行人员应按照《万能解锁钥匙管理制度》履行审批手续，且打开闭锁一律由运行人员完成，检修人员不得持有万用钥匙。

2.5电气操作时防误闭锁装置发生异常，应立即停止操作，及时报告运行值班负责人，在确认操作无误，经值班负责人和站长同意后，方可进行解锁操作，做好相应的安全措施，万用钥匙在下站长同意后方可使用，并做好记录。

2.6在危及人身、电网、设备安全且确需解锁的紧急情况下，经站长或当班值班长同意后，可以对断路器进行解锁操作。

2.7防误闭锁装置不得随意退出运行，停用防误闭锁装置应经酒泉超高压输变电公司总工程师批准，并报有关主管部门备案。

同时，要采取相应的防止电气误操作的有效措施，并加强操作监护。

短时退出防误闭锁装置，应经站长批准，并应按程序尽快投入。

2.8防误闭锁装置的缺陷管理与主设备缺陷管理相同。

防误闭锁装置出现故障要及时消缺，不得长时间带病运行。

防误闭锁装置存在缺陷时，其相应设备单元不能评为一类设备。

远方防误操作。

对计算机监控系统的防误闭锁功能，应具有并满足所有一次电气设备的防误操作规则。

新、扩、改建工程验收时，工程建设单位或安装调试单位，应向运行单位提供完整的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表，且作为工程竣工资料进行移交，并保证其正确性和完整性。

运行单位应对工程建设单位或安装调试单位提交的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表进行验证、核查。

四．防误闭锁装置种类、原理、性能、结构及运行要求变电所防止电气误操作闭锁装置到目前种类有：微机防误装置、电气闭锁装置、电磁闭锁装置、机械连锁、机械程序锁、机械锁、带电显示器。

1. 微机防误闭锁的原理微机防误闭锁系统一般由防误主机、电脑钥匙、遥控闭锁控制单元、机械编码锁、电气编码锁等功能元件组成，完成满足电气设备“五防”功能的要求。

微机防误系统在防误主机内，建立防误操作闭锁逻辑数据库，将现场大量的二次电气闭锁回路变为计算机中的防误操作闭锁规则库，防误主机使用规则库对每一次模拟预演操作进行逻辑判断，正确后生成实际操作程序，并将操作内容输送到电脑钥匙中，运行人员按照及电脑钥匙的提示，依次对设备进行操作。

对不符合程序的操作，防误主机拒绝输出内容。

操作结束后，电脑钥匙自动将倒闸操作信息回送给防误主机存储并修改接线方式，同时主机记忆修改后的现场设备实际状态。

微机防误操作装置分为离线式和在线式两种。

下图为微机防误闭锁操作流程（如下图）。

4）电磁闭锁是一种常用在手动操作设备、柜门(网门)等部位五防闭锁，五防电源通过开关、闸刀、接地闸刀的辅助接点，带电显示器的接点来使电磁锁的励磁和失磁达到操作设备的五防闭锁。

电磁闭锁的优点是操作方便，没有辅助动作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。

，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。

需要和电气联锁电路配合使用才能具有正反向闭锁功能；②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低；③需要敷设电缆，增加额外施工量；④需要串入操作机构的辅助触点。

防误操作闭锁装置装置介绍防误闭锁装置，是一种防止误分、误合断路器。

防误操作闭锁装置是利用自身既定的程序闭锁功能，装设在高压电气设备上以防止误操作的机械装置。

防误闭锁装置包括:微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等五防功能防止误分、误合断路器;防止带负荷拉、合隔离开关;防止带电(挂)合接地线(开关);防止带接地线(开关)合断路器(隔离开关);防止误入带电间隔。

防误操作闭锁装置使用规定一、防止误操作闭锁是防止电气误操作事故的有效技术措施。

变电站应将运行设备防误闭锁装置的安装、改造工作列入年度反事故技术措施计划，落实资金和方案，认真加以实施。

二、新建、扩建变电所的防误闭锁装置凡应安装闭锁装置而未装或新装闭锁装置验收不合格、功能不全者，不得将该设备投入运行。

三、已运行设备防误装置的安装、更新改造工作，其设计方案应经生技部门审批后方可实施。

使用效果良好的，经总工程师批准后推广使用。

四、凡是能用防误装置防止因人员误造成操作的设备都要装防误装置五、防误装置应满足以下“五防”功能：1、防止带负荷拉、合隔离开关；2、防止误拉、合断路器3、防止带接地线合隔离开关；4、防止带电挂接地线；5、防止误入带电间隔。

六、防误装置应做到结构简单、性能可靠、操作维修方便，不增加正常操作和事故处理的复杂性。

七、防误装置应做到防雨、防潮、防霉、防尘，满足长期可靠使用的要求。

“五防”闭锁不应影响开关分、合闸速度特性，并应实测鉴定。

八、“五防”中，原则上采用强制闭锁。

九、安装的接地装置应完整可靠，投运前接地电阻应实测合格。

十、安装的防误装置应尽可能不破坏原设备结构。

十一、各类防误装置必须有紧急解锁措施。

十二、防误装置应与一次设备模拟图配套使用十三、微机防误闭锁装置使用基本规定：1、微机防误闭锁装置是采用先进的计算机技术防止电气误操作的闭锁装置。

使用中应严格执行本规定，正确掌握使用方法，不断完善使用功能。

电气系统五防防误闭锁装置电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下：1.防止误分、误合断路器；2.防止带负荷拉、合隔离开关或手车触头；3.防止带电挂(合)接地线(接地刀闸)；4.防止带接地线(接地刀闸)合断路器(隔离开关)；5.防止误入带电间隔。

电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

电气五防管理制度第一章总则（一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。

（二）、防止电气误操作是指：1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。

）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。

）5、防止误入带电室。

（只有隔室不带电时，才能开门进入隔室。

）第二章工作职责：（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。

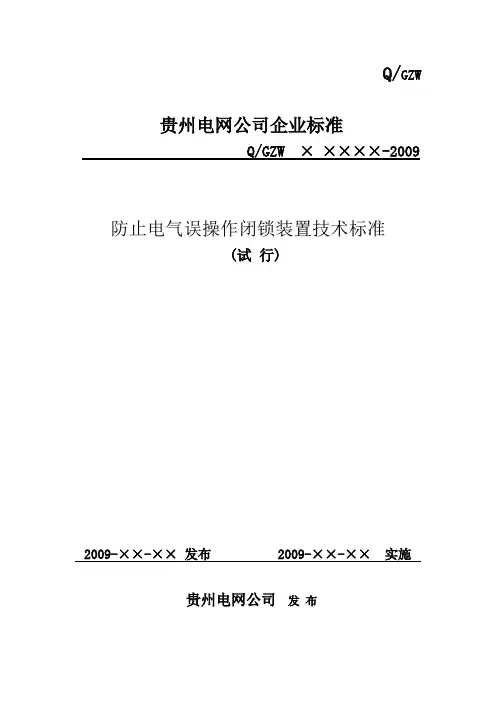

Q/GZW贵州电网公司企业标准Q/GZW × ××××-2009防止电气误操作闭锁装置技术标准(试行)2009-××-×× 发布 2009-××-×× 实施贵州电网公司发布前言防止电气误操作闭锁装置（本标准中简称为防误闭锁装置）是保证变电站安全稳定运行的重要设备，其运行可靠性和稳定性对电力系统的安全运行有着至关重要的作用。

为了规范贵州电网防误闭锁装置的运行、管理及检验，确保电网安全运行，特编制本标准。

本标准是依据国家、行业的有关标准和规程，结合贵州电网防误闭锁装置的现状而制定的。

本标准由贵州电网公司生技部提出并归口。

本标准由贵州电力试验研究院负责解释。

本标准主要起草单位：贵州电力试验研究院系统所。

本标准主要起草人：张建侠、戴宇、桂专、陈建国、何军。

目录1范围 (4)2规范性引用文件 (4)3术语和定义 (4)4正常使用条件 (5)5通用技术要求 (5)5.1防误闭锁装置的组成 (5)5.2防误闭锁装置的配置原则 (5)5.3防误闭锁装置的功能 (6)5.4集中五防系统的功能 (7)6防误闭锁装置各部分的功能及技术要求 (8)6.1防误主机 (8)6.2电脑钥匙 (8)6.3编码锁 (9)6.4接地桩 (9)6.5临时地线管理器（可选） (9)6.6解锁钥匙管理机 (10)6.7带电显示装置（可选） (10)6.8防误闭锁逻辑 (11)7附则 (11)1范围1.1为了做好防误装置的选型、安装、验收、运行、维护和检修等工作，规范贵州电网110kV 及以上电压等级变电站防误闭锁装置的管理，明确各级人员的工作范围和岗位职责，确保防误闭锁装置安全、稳定运行，特制订本标准。

1.2新建、扩建的变电站或间隔以及更新改造的电气设备，防误闭锁装置必须同时设计、同时施工、同时投运。

无防误闭锁装置的高压设备间隔不得投入运行。

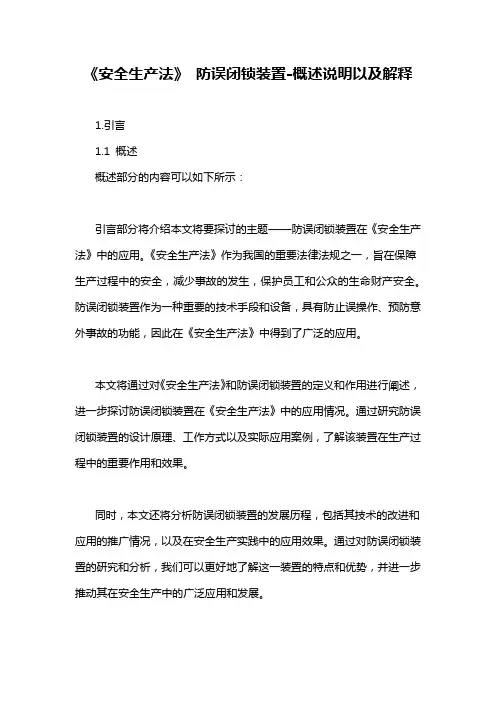

《安全生产法》防误闭锁装置-概述说明以及解释1.引言1.1 概述概述部分的内容可以如下所示：引言部分将介绍本文将要探讨的主题——防误闭锁装置在《安全生产法》中的应用。

《安全生产法》作为我国的重要法律法规之一，旨在保障生产过程中的安全，减少事故的发生，保护员工和公众的生命财产安全。

防误闭锁装置作为一种重要的技术手段和设备，具有防止误操作、预防意外事故的功能，因此在《安全生产法》中得到了广泛的应用。

本文将通过对《安全生产法》和防误闭锁装置的定义和作用进行阐述，进一步探讨防误闭锁装置在《安全生产法》中的应用情况。

通过研究防误闭锁装置的设计原理、工作方式以及实际应用案例，了解该装置在生产过程中的重要作用和效果。

同时，本文还将分析防误闭锁装置的发展历程，包括其技术的改进和应用的推广情况，以及在安全生产实践中的应用效果。

通过对防误闭锁装置的研究和分析，我们可以更好地了解这一装置的特点和优势，并进一步推动其在安全生产中的广泛应用和发展。

最后，本文还将对防误闭锁装置在《安全生产法》中的法规要求进行分析和总结，并对未来该装置的发展方向提出一些建议。

通过深入了解和研究防误闭锁装置的相关内容，我们可以在实际生产中更好地应用这一技术手段，提升安全生产水平，减少事故的发生。

通过本文的研究和分析，相信读者可以对防误闭锁装置在《安全生产法》中的应用有更为全面的了解，并能够进一步认识到该装置对于保障生产安全的重要意义。

1.2文章结构1.2 文章结构本文主要介绍了《安全生产法》中的防误闭锁装置这一内容。

文章分为引言、正文和结论三个部分。

引言部分对文章进行了概述，提出了文章的目的和重要性。

在概述中，我们会简要介绍安全生产法的背景和意义，引起读者的兴趣，并说明本文将重点讨论防误闭锁装置在安全生产法中的应用。

正文部分将深入探讨安全生产法的定义、重要性以及防误闭锁装置的定义和作用。

在正文的第一部分，我们将详细解释什么是安全生产法，包括其在工业安全管理中的地位和作用。

防误闭锁装置的运行及紧急解锁规定1防误闭锁装置的运行及紧急解锁规定防误闭锁装置是保证变电站运行人员正确进行倒闸操作的有效技术措施，为了正确使用防误闭锁装置，使其真正发挥其作用，特制定我站防误闭锁装置的运行的管理办法：一、防误装置应具有“五防”功能：(1)防止误分、误合开关；(2)防止带负荷拉、合刀闸；(3)防止带电挂接地线或合地刀；(4)防止带接地线或地刀合开关或刀闸；(5)防止误入带电间隔。

二、紧急解锁钥匙的规定防误装置应经常保持完好状态，投入运行，不得随意退出。

防误装置的解除、停用须经本单位总工程师批准。

紧急情况下解锁需经值长或站长批准。

1、正常时，所有刀闸的紧急解锁都应在闭锁投入位置。

2、紧急解锁钥匙应封存保管，且每个站只留存一把，按值移交检查，其余的解锁钥匙由工区统一管理。

解锁钥匙要妥善管理，不得和正常钥匙放在一起；3、无论在任何情况下，解除闭锁装置时，必须经站长、运行工区长批准，才允许解锁。

4、运行中发现防误装置失灵，影响操作时，应报告值长和或站长妥善处理。

确证无误后方可解锁。

操作人员和监护人不得擅自拆除闭锁装置。

并由操作人在解锁钥匙使用登记本上记录。

5、在运行和操作中，发现闭锁装置故障，应报告工区及时处理。

6、遇到新设备启动等非正常运行方式下的操作需解锁操作的，需报启现场总指挥批准后执行，已批准启动方案的，按其操作顺序执行。

7、操作过程中，程序正确但由于锁具或者电脑钥匙等发生故障需解锁操作的，解1-2步的需由工区运行专工（专工不在可由运行副工区长）批准，解3步及以上的需由公司防误专责人（专工不在可由运行副工区长或者运行副主任）批准后执行，并同时通知工区防误闭锁装置专责人进行消缺处理，按严重缺陷定性。

8、单回路整体解锁，由公司运行副总批准后执行。

9、因事故处理紧急解锁操作的，由站长批准后执行。

10、由于解锁装置故障，整套退出运行，或者防误闭锁程序、装置升级、改造期间不具备防误功能的，由站长书面报告运行副工区长，并汇报公司总工批准后执行。

防误闭锁装置安装、维护和使用管理制度一、目的：为了保证变电所设备安全运行，防止误操作及人员误触电事故的发生。

防误装置包括：微机防误、电气闭锁、电磁闭锁、机械连锁、机械程序锁、机械锁、带电显示装置等；二、职责：车间由？？负责整体协调防误闭锁装置运行管理；大修段、小修段对所管辖设备的防误闭锁装置安装、维护和缺陷处理负责；信息段对变电所微机五防主机维护负责；变电段对微机五防操作规则及各类解锁钥匙的管理负责；变电所长和群检员对本所五防挂锁维护和管理负责；当班值长、值班员对本班使用和管理防误闭锁装置负责；变电技术员、段长、运行主任负责监督检查各所防误闭锁装置使用和管理情况；变电段长负责对使用后的万能解锁钥匙加装封条。

三、管理要求：1.新安装、大修后的配电装置，防误闭锁装置必须完善，否则不得投入运行。

各类解锁钥匙在设备投运前均应交由运行单位保管、使用，其它各专业人员在设备运行后均不得使用。

如需解锁均应通过运行人员获得相关领导许可并由运行人员采取相应安全措施后方可解锁。

2.防误装置完好情况应与主设备一同巡视，防误装置的缺陷应与主设备的缺陷同等对待。

停用防误闭锁装置必须经过电系统副总工程师批准，装置异常时应及时查明原因，尽快排除故障。

3.五防挂锁的维护由所长负责，每季由所长携同群检员用万能解锁钥匙打开每一把五防锁，检查是否能打开、有无锈蚀情况、防雨盖是否脱落损坏，若有问题立即更换。

若遇连续阴雨天气、空气湿度比较大，应增加对室外五防挂锁的检查次数。

4.在使用电脑钥匙进行实际操作、打开五防锁时，应注意方法得当，注意轻重缓急，不得野蛮开锁，谨防损坏电脑钥匙和五防锁，同时电脑钥匙在现场使用时不得摔跌、碰撞。

5.正常情况下，电脑钥匙应保持足够的电量，随时可以使用；万能解锁钥匙封存在专用盒内，加装盖有封存人签字、日期的封条。

任何人员不得随意使用万能解锁钥匙。

两种钥匙必须按值移交。

____万能解锁钥匙在符合下列情况时，可不经批准开封使用，但必须做好监护，确保不能误操作及人员误触电事故发生。

论变电站防误闭锁装置摘要：变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡，甚至引起电网振荡瓦解等严重后果。

随着电网的不断发展，技术的不断更新，要求防误闭锁装置必须不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误闭锁装置和相应的防误电气闭锁回路。

对目前电力系统中常用到的防误闭锁装置进行了分析，以使运行人员更好地认识防误闭锁装置，防止电气误操作事故的发生。

关键词：变电站；防误闭锁装置；要求；微机“五防”闭锁引言变电站电气误操作主要由运维人员、检修人员和其他人员的误操作造成，这严重威胁了人身、电网和设备安全。

防误装置是变电站用来防止电气设备误操作的设备，使用防误装置是目前防止运维人员进行电气误操作或误入带电间隔的有效技术措施；其主要包括：微机“五防”装置、解锁钥匙、编码锁、机械闭锁装置、电磁闭锁回路、电气闭锁回路、带电显示装置、设备转动方向标示等。

为坚决杜绝变电站运维人员发生电气误操作事故，确保电网的安全稳定运行，结合电气运行的实践经验，根据国家电网公司《防止电气误操作装置管理规定》，变电站所有可能引起电气事故的一次设备，都应装设防误闭锁装置。

1防误闭锁装置的基本要求通常所说的“五防”功能，包括：（1）防止误入带电间隔；（2）防止误合、误分断路器（开关）；（3）防止带负荷拉合隔离开关（刀闸）；（4）防止带接地刀闸（接地线）合闸；（5）防止带电合（挂）接地刀闸（接地线）。

现阶段在运行智能变电站已实现“五防”功能。

2防误闭锁装置的配置要求（1）变、配电装置升级改造，装设防误闭锁装置时，应该优先选用微机“五防”装置或电气闭锁回路方式。

新建变电站的电气设备防误措施优先选用微机“五防”装置。

（2）采用不间断交流电源为防误闭锁装置供电，使用的直流电源不得同时为继电保护和控制回路供电。

（3）防误闭锁装置的结构应考虑防锈蚀、户外防水和耐气候性的要求。

（4）防误装置的结构应与其所配电气设备的操作位置相对应，并且不得影响电气设备的操作要求，尽量不增加处理事故和正常倒闸操作的难度。

防误闭锁装置安装、维护和使用管理制度防误闭锁装置是一种用于防止机械设备误操作引发事故的安全装置。

它通过在设备的操作部位设置闭锁机构，使得在特定情况下无法操作设备，以确保设备在安全状态下运行。

为了保证防误闭锁装置的有效性和可靠性，必须制定并严格执行防误闭锁装置的安装、维护和使用管理制度。

本文将从以下几个方面进行论述。

一、安装1. 安装前的准备工作在进行防误闭锁装置的安装前，首先需要进行详细的设备调研和安全评估。

评估应包括设备的工作原理、操作流程、安全隐患等。

同时，还需要进行闭锁装置的设计和制作，确保闭锁装置与设备的结构和功能相匹配。

2. 安装过程在进行闭锁装置的安装时，需要严格按照设计规范和安全要求进行安装。

安装过程中应确保闭锁装置与设备的操作部位紧密连接，且操作部位无法被非授权人员操作。

同时，还需进行必要的调试和测试，确保闭锁装置的正常工作。

3. 安装验收安装完闭锁装置后，需要进行安装验收。

验收时应检查闭锁装置的安装位置、连接方式和工作状态，确保装置的安装质量符合要求。

验收合格后，方可进行下一步的维护和使用。

二、维护1. 日常巡检对于已安装的闭锁装置，需要进行定期的巡检和维护。

巡检内容包括闭锁装置的固定情况、工作状态、闭锁机构的灵活性和可靠性等。

巡检周期应根据设备的使用频率和工况确定，一般不应超过一个月。

2. 定期保养闭锁装置还需要定期进行保养，主要包括清洁、润滑和更换磨损部件等。

保养周期可根据实际情况确定，一般为三个月至半年。

保养时应使用指定的清洁剂和润滑剂，并按照规定的程序进行操作。

3. 故障处理如果闭锁装置发生故障或异常情况，应立即停止设备运行，并进行故障排查和处理。

对于无法自行解决的故障，应及时报修或请专业人员进行处理。

三、使用管理1. 操作规程为了保证闭锁装置的正常使用，需要制定详细的操作规程。

操作规程应包括对设备的正确操作方法、闭锁装置的使用流程和要点、查验闭锁装置的方法等。

同时，还应对非授权人员的操作行为进行限制，并明确处罚措施。
