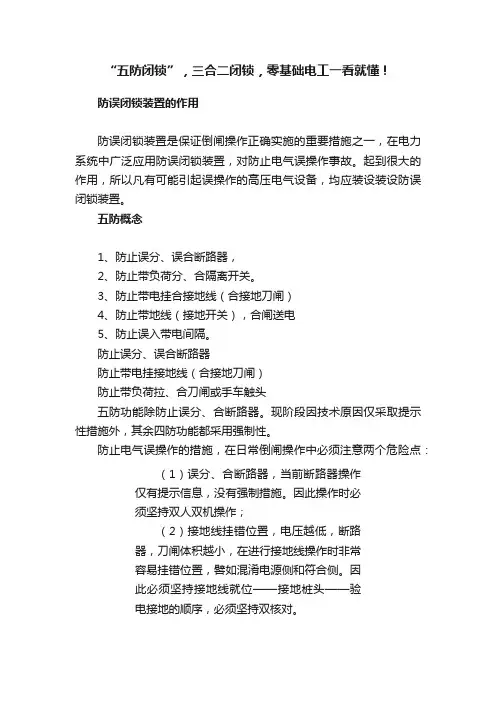

“五防闭锁”，三合二闭锁，零基础电工一看就懂！防误闭锁装置的作用防误闭锁装置是保证倒闸操作正确实施的重要措施之一，在电力系统中广泛应用防误闭锁装置，对防止电气误操作事故。

起到很大的作用，所以凡有可能引起误操作的高压电气设备，均应装设装设防误闭锁装置。

五防概念1、防止误分、误合断路器，2、防止带负荷分、合隔离开关。

3、防止带电挂合接地线（合接地刀闸）4、防止带地线（接地开关），合闸送电5、防止误入带电间隔。

防止误分、误合断路器防止带电挂接地线（合接地刀闸）防止带负荷拉、合刀闸或手车触头五防功能除防止误分、合断路器。

现阶段因技术原因仅采取提示性措施外，其余四防功能都采用强制性。

防止电气误操作的措施，在日常倒闸操作中必须注意两个危险点：（1）误分、合断路器，当前断路器操作仅有提示信息，没有强制措施。

因此操作时必须坚持双人双机操作；（2）接地线挂错位置，电压越低，断路器，刀闸体积越小，在进行接地线操作时非常容易挂错位置，譬如混淆电源侧和符合侧。

因此必须坚持接地线就位——接地桩头——验电接地的顺序，必须坚持双核对。

一、设备机械联锁设备机械联锁是最基本的防误闭锁方式，它主要是利用设备的机械传动部位。

到互锁来实现靠机械结构制约而达到闭锁目的，哪一种闭锁装置，即单一元件操作后另一件就不能操作（机械闭锁只能在隔离开关与本处的接地开关。

或者是在断路器与本组的接地开关间实现闭锁）。

机械闭锁的优点：简单可靠，易于实现，缺点：只能实现简单的防误功能，对于结构上独立的设备，如户外高压断路器与隔离开关之间就无法使用。

二、程序锁闭锁主要是利用一把。

要是按顺序打开多把锁，或者多把钥匙有机组合，按顺序打开多把锁这一原理来实现的。

就是各操作设备装设置程序锁利用，要是随程序传递或置换而达到。

先后开锁操作的要求，国内生产的程序锁分为两大类：有子弹程序锁和无子弹程序锁，有弹子锁，采用置换法，无子弹程序所又分为两种：一种采用转换角度走步法，一把钥匙走到底，另一种采用钥匙是置换法。

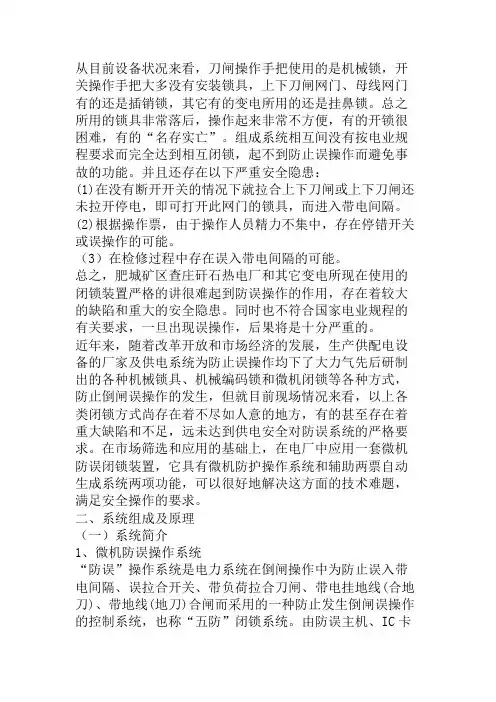

从目前设备状况来看，刀闸操作手把使用的是机械锁，开关操作手把大多没有安装锁具，上下刀闸网门、母线网门有的还是插销锁，其它有的变电所用的还是挂鼻锁。

总之所用的锁具非常落后，操作起来非常不方便，有的开锁很困难，有的“名存实亡”。

组成系统相互间没有按电业规程要求而完全达到相互闭锁，起不到防止误操作而避免事故的功能。

并且还存在以下严重安全隐患：(1)在没有断开开关的情况下就拉合上下刀闸或上下刀闸还未拉开停电，即可打开此网门的锁具，而进入带电间隔。

(2)根据操作票，由于操作人员精力不集中，存在停错开关或误操作的可能。

（3）在检修过程中存在误入带电间隔的可能。

总之，肥城矿区查庄矸石热电厂和其它变电所现在使用的闭锁装置严格的讲很难起到防误操作的作用，存在着较大的缺陷和重大的安全隐患。

同时也不符合国家电业规程的有关要求，一旦出现误操作，后果将是十分严重的。

近年来，随着改革开放和市场经济的发展，生产供配电设备的厂家及供电系统为防止误操作均下了大力气先后研制出的各种机械锁具、机械编码锁和微机闭锁等各种方式，防止倒闸误操作的发生，但就目前现场情况来看，以上各类闭锁方式尚存在着不尽如人意的地方，有的甚至存在着重大缺陷和不足，远未达到供电安全对防误系统的严格要求。

在市场筛选和应用的基础上，在电厂中应用一套微机防误闭锁装置，它具有微机防护操作系统和辅助两票自动生成系统两项功能，可以很好地解决这方面的技术难题，满足安全操作的要求。

二、系统组成及原理（一）系统简介1、微机防误操作系统“防误”操作系统是电力系统在倒闸操作中为防止误入带电间隔、误拉合开关、带负荷拉合刀闸、带电挂地线(合地刀)、带地线(地刀)合闸而采用的一种防止发生倒闸误操作的控制系统，也称“五防”闭锁系统。

由防误主机、IC卡及其读写器、防误钥匙、万能钥匙卡、各类防误锁具、设备状态传感器、地线桩、地线头等硬件及“防误”闭锁软件和操作票、工作票辅助生成软件共同组成。

它主要是针对不同一次设备设计的固定式防误锁具及检测装置，用于一次设备的锁定及位置检测；通过选配不同的组件，针对不同一次设备设计的固定式防误锁具及检测装置，用于一次设备的锁定及位置检测；通过选配不同的组件，可用无线通讯方式实现防误主机←→掌上电脑、防误主机←→防误钥匙、掌上电脑←→防误钥匙三种主要组件之间的信息交互，最终依赖防误钥匙与防误锁具的联接实施测控，从而实现倒闸操作防误的目标。

五防闭锁装置————————————————————————————————作者：————————————————————————————————日期：五防闭锁装置五防闭锁是指：①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂（合）接地线（接地开关）。

④防止带接地线（接地开关）合断路器（隔离开关）。

⑤防止误入带电间隔。

常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。

这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。

机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。

机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。

在发生误操作时，可以实现自动闭锁，阻止误操作的进行。

机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。

然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。

对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。

所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。

程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。

其最大优点是钥匙传递不受距离的限制，所以应用范围较广。

程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受。

程序锁在使用中所暴露的问题是：①某些程序锁功能简单，只能在较简单的接线方式下采用，由于不具备横向闭锁功能，在复杂的接线方式下根本不能采用；②具有较灵活闭锁方式的程序锁虽然能满足复杂的接线，但在闭锁方案中必须设置母线倒排锁，使得操作过程十分复杂；③在大容量的变电站中，隔离开关分合闸采用按钮控制电动机正反转，而程序锁对按钮无法进行程序控制；④程序锁也需要众多的程序钥匙，由于安装不规范、生产工艺及材料差等问题，使程序锁易被氧化锈蚀、发生卡涩，致使一定时间内失去闭锁功能；⑤倒闸操作中，分、合两个位置的精度无法保证；⑥程序锁使用时，必须从头开始，中间不能间断。

五防闭锁装置一五防闭锁装置功能1 防止误拉、误合开关。

2 防止带负荷拉、合刀闸。

3 防止带电合接地刀闸。

4 防止带接地线合闸。

5 防止误入带电间隔。

二五防使用规定1 新设备投运，电气闭锁装置必须完善可靠投运，无五防装置不许投运。

2 五防闭锁程序不得任意改动。

3 五防锁应按规定的程序操作，不得任意解锁，严禁在失去防误闭锁装置情况下进行后台机的倒闸操作。

3 倒闸操作以任何形式部分或全部解除防误装置功能的电气操作，均视为解锁。

解锁工具（钥匙）或备用解锁工具（钥匙）必须有专门的保管制度，内容包括：倒闸操作、检修工作、事故处理、特殊操作和装置异常情况下的解锁申请、批准、解锁监护、解锁使用记录等解锁规定；解锁工具（钥匙）、备用解锁工具（钥匙）、微机防误装置授权密码和解锁钥匙均应封存保管。

4 工作中，操作人员不准擅自解除闭锁装置。

当确因闭锁装置故障，不能正常操作时，应认真核对操作程序正确后，报告站长或值班长，经值长以上的人员核实后并经五防专责及工区主任批准后方可使用紧急解锁钥匙进行操作，批准人不得为操作人或监护人。

6.3.1.2.6 电气设备检修时，如果需要对检修设备解锁操作，应经监控中心主任批准，并在值班长及以上人员的监护下进行。

5 五防解锁钥匙设专用钥匙盒保管，放在钥匙柜内，按值移交。

值班负责人为钥匙专责人。

6 任何人不得私自保存五防解锁钥匙。

7 钥匙盒不设专用锁，采用由生产部核发的易碎不干胶“五防解锁钥匙专用封条”封存。

封条上加印红色“生产部五防专用章”有效。

封条存放在钥匙盒内。

8 经批准使用五防解锁钥匙时，应按内容要求进行登记，每张封条只允许使用一次操作任务。

9 使用完毕后，立即将钥匙放回盒中，重新贴上顺序编号的封条。

封条与记录必须相符。

10 微机防误装置有“跳步”钥匙的，“跳步”钥匙按解锁钥匙管理使用。

11 五防锁具的防尘、防潮、防雨措施应完好，发现损坏、丢失及时更换、补充。

每次操作五防锁后要将防尘、防潮、防雨措施要及时恢复。

FY- 2000 微机防误闭锁系统应用培训变电站的电气误操作事故会造成大面积停电、设备的损坏甚至人身伤害, 给国家带来重大的经济损失。

而防误闭锁系统能有效防止此类事故的发生。

因此, 要充分认识防误的重要性。

通过对FY- 2000 微机防误闭锁系统的认识和应用, 可帮助熟练掌握和运用闭锁设备。

由于各类微机防误闭锁系统之间的原理具有相同性, 从而可取得举一反三的效果。

1 Y- 2000 微机防误闭锁装置的作用与运用凡有可能引起误操作的高压电气设备, 均应装设防误闭锁装置。

防误闭锁装置应实现以下功能( 简称“五防”) : ①防止操作过程中误拉合断路器; ②防止带负荷拉合隔离开关; ③防止带电挂( 合) 地线( 接地刀闸) ; ④防止带地线( 接地刀闸) 合断路器( 隔离开关) ; ⑤防止误入带电间隔。

目前我们华亭变使用的就是FY- 2000珠海共创生产的微机防误闭锁装置系统。

其他变电站也可能都用这种五防闭锁装置。

2 微机五防的基本组成及闭锁原理FY2000 型微机防误闭锁装置是由工控机作为核心设备, 与电脑钥匙、各种锁具及支持软件组成的基本系统, 另外有模拟屏、适配器、打印机、KBQ 开关控制器、RTU 接口、各种MODEM等, 可提供不同型号、不同配置选用。

在系统软件中预先编写了变电站、发电厂一次系统接线模拟图和所有设备的操作逻辑条件, 当运行人员启动系统, 在模拟屏或电脑显示器上模拟操作时, 系统根据已有的逻辑条件对每项操作进行判断, 若操作正确, 则允许进行下一步操作; 若操作错误, 则显示错误操作项的设备名称及编号并通过语音提示错误类型, 提示操作人员进行更正, 拒绝所有违反“五防”原则的操作。

预演结束后, 通过传送装置将正确的操作内容输入到电脑钥匙( 简称Superkey) 中, 然后操作人员使用电脑钥匙到现场进行解锁及倒闸操作，操作时，电脑钥匙自动显示当前倒闸操作的项目，操作人员将电脑钥匙插入相应设备的编码锁内, 通过其编码头检测操作对象是否正确。
