风机选型(1)

风机认识和选型实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要。

但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求渐高，从早期CAV（定风量），2-State（双稳态式），VAV（变风量）系统，到最新的适应性控制系统——既安全，又要符合节约能源的需要。

总之，实验室的最新观念就是将整个实验室当作是一台排烟柜，如何有效的控制各种进排气，达到既安全又经济的效果是至关重要的。

实验室常用排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。

其中通风柜最为常见。

通风柜是安全处理有害、有毒气体或蒸汽的通风设备，作用是用来捕捉、密封和转移污染物以及有害化学气体，防止逃逸到实验室内，这样通过吸入工作区域的污染物，使其远离操作者，来达到吸入接触的最小化。

通风柜内的气流是通过排风机将实验室内的空气吸进通风柜，将通风柜内污染的气体稀释并通过排风系统排到户外后，可以达到低浓度扩散；万向抽气罩是进行局部通风的首选：安装简单、定位灵活，通风性能良好，能有效保护实验室工作人员的人身安全；原子吸收罩主要适用于各类大型精密仪器，要求定位安装，有设定的通风性能参数，也是整体实验室规划中必须考虑的因素之一；排气罩主要适用于化学实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。

目前主要采用的风机主要有轴流风机（斜流风机、管道风机）、离心风机。

轴流风机适用于风压小、适用于管路短的通风系统（一般10米以内，否则易造成抽不动）；离心风机适用于管路长的通风系统（一般10m以外，否则易造成噪音大）。

风机的材质：一般分为玻璃钢、PP、PVC、铁皮等，其中玻璃钢较多。

风机的型号的选择，是根据风量和风压来选择的。

1、风量的计算方法：根据面风速来确定排风量（面风速的一般取值为：0.3~0.5 m3/h）计算公式：G=S•V•h•μ=L•H•3600•μ其中G：排风量S：操作窗开启面积V：面风速h: 时间（1小时）L: 通风柜长度H: 操作窗开启高度μ: 安全系数（1.1~1.2）例：1200L的通风柜其排风量计算如下：G：1.2*0.75/2*0.8*3600*1.2=1555 m3/h经验值：1200L通风柜排风量一般为1500 m3/h1500L的通风柜排风量一般为1800 m3/h1800L的通风柜排风量一般为2000 m3/h注：中央台上用排风罩排风量的计算方法同通风柜排风量的计算方法原子吸收罩排风量的计算方法：根据罩口风速来确定排风量（罩口风速的一般取值：1~2 m3/h）计算公式：G=πR²•V•3600•μ其中G:排风量R:罩口半径V:罩口风速μ:安全系数（1.1~1.2）经验值：一般情况下原子吸收罩的排风量在500~600 m3/h整体通风的排风量计算方法计算公式：G=V•n•h=L•W•H•n•h其中G:排风量V:房间体积n:换气次数（一般取8~12次）h:时间（1小时）换气次数参考值实验室化学有机合成有毒实验P级实验生物医药物理次/小时6-20 15-18 20-30 15-30 5-30 5-10 3-82、风压的计算管线沿程阻力约5Pa/米，弯头阻力为10~30 Pa/个，三通阻力为30~50 Pa/个。

技术选型报告一. 1、现用风机FBCDZ（A）-№16/2×55kW工矿点参数：总进风量Q1=2100 m3/min≈35 m3/s总回风量Q2=2300 m3/min≈38 m3/s负压：H=1400 Pa计划总进风量：Q3=2800 m3/min≈47 m3/s巷道阻力系数R=H/（Q2/60）2≈0.95考虑到漏风及其它因素，总回风量按1.2倍系数考虑：总回风量：Q4=47×1.2≈56.4 m3/s2、根据R=H/Q2推算：H=R* Q2H=56.42×0.95=3022Pa故风机所需参数如下：风量Q=56.4 m3/s 负压：H=3022Pa二.选型功率计算根据工况点参数计算所需功率 (标准状态下的参数计算)：N＝K×H×Q/（1000 ×η效）式中：K------功率储备系数，K取1.2N------轴功率H------压力Q------风量η效----效率N＝1.2×3022×56.4/(1000×80%)≈255.66kW根据以上计算以及实际情况选取电机装机功率为2×160kW。

三.确定风机型号我公司根据流量计算选型，并根据无因次性能曲线对照，以确保准确选型，并且保证风机高效运行。

按照流量公式D＝[24.32×Q/（n×φ）]1/3计算：式中：n----叶轮转速，n=980r/minQ----风量 Q=56.4 m3/sφ----流量系数φ=0.25D＝[24.32×56.4/(980×0.25)] 1/3≈1.78≈1.8按照压力公式D＝[303.96×P/（n2×ψ）]1/2计算：n----叶轮转速，n=980 r/minH----风压 P=3022 Paψ----风压系数ψ=0.30D＝[303.96×3022/(9802×0.30)] 1/2≈1.79≈1.8综上所述：选用风机型号：FBCDZ-6-№18，装机功率2×160kW。

1、风机如何选型:风机的选型一般按下述步骤进行：1、计算确定隧道内所需通风量：2、计算所需总推力ItIt=△P×At(N）其中，At：隧道横截面积（m2）△P：各项阻力之和（Pa）；一般应计及下列4项：1）隧道进风口阻力与出风口阻力；2）隧道表面摩擦阻力，悬吊风机装置、支架及路标等引起的阻力；3）交通阻力；4）隧道进出口之间因温度、气压、风速不同而生的压力差所产生的阻力；3、确定风机布置的总体方案根据隧道长度、所需总推力以及射流风机提供推力的范围，初步确定在隧道总长上共布置m组风机，每组n台，每台风机的推力为T。

满足m×n×T≥Tt的总推力要求，同时考虑下列限制条件：1）n台风机并列时，其中心线横向间距应大于2倍风机直径。

2）m组（台）风机串列时，纵向间距应大于10倍隧道直径。

4、单台风机参数的确定射流风机的性能以其施加于气流的推力来衡量，风机产生的推力在理论上等于风机进出口气流的动量差（动量等于气流质量流量与流速的乖积），在风机测试条件下，进口气流的动量为零，所以可以计算出在测试条件下，风机的理论推力：理论推力=ρ×Q×V=ρQ2/A(N)ρ:空气密度（kg/m3)Q：风量（m3/s)A:风机出口面积（m2）试验台架量测推力T1一般为理论推力的0.85-1.05倍。

取决于流场分布与风机内部及消声器的结构。

风机性能参数图表中所给出的风机推力数据均以试验台架量测推力为准，但量测推力还不等于风机装在隧道内所能产生的可用推力T，这是因为风机吊装在隧道中时会受到隧道中时会受到隧道中气流速度产生的卸荷作用的影响（柯达恩效应），可用推力减少。

影响的程度可用系数K1和K2来表示和计算T=T1×K1×K2 或 T1=T（K1×K2）2、风机噪音产生因素噪声包括空气动力性噪声空气动力性噪声、机械噪声、电磁噪声以及结构噪声等。

空气动力性噪声是由于气体非稳定流动，即气流的扰动，气体与气体及气体与物体相互作用产生的噪声。

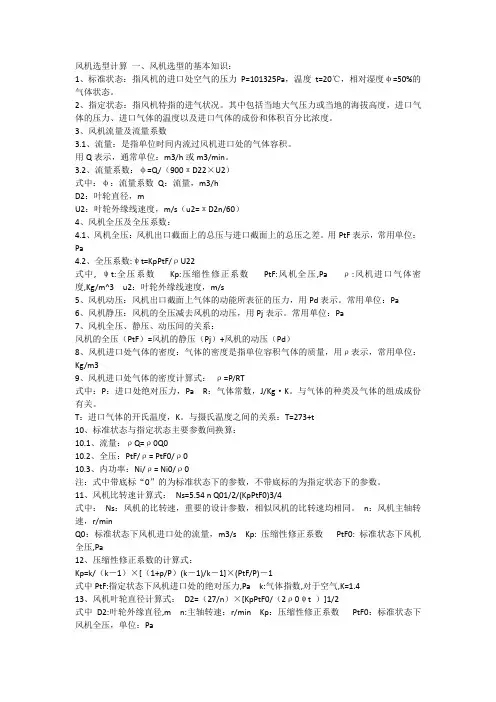

风机选型计算一、风机选型的基本知识：1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。

2、指定状态：指风机特指的进气状况。

其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。

3、风机流量及流量系数3.1、流量：是指单位时间内流过风机进口处的气体容积。

用Q表示，通常单位：m3/h或m3/min。

3.2、流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：4.1、风机全压：风机出口截面上的总压与进口截面上的总压之差。

用PtF表示，常用单位：Pa4.2、全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。

常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。

常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。

与气体的种类及气体的组成成份有关。

T：进口气体的开氏温度，K。

与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：10.1、流量：ρQ=ρ0Q010.2、全压：PtF/ρ= PtF0/ρ010.3、内功率：Ni/ρ= Ni0/ρ0注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。
