轴流风机选型型号参数精

轴流风机轴流风机型号、用途、性能及轴流风机参数——（浙江聚英风机工业有限公司提供）一、轴流风机型号名称、用途、性能■管道加压轴流风机●JSF轴流通风机（SDF）●大风量轴流风机（JSF-Z）JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。

出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机，按用户要求可对0.55kW以下配用单相电机。

●DWEX边墙风机（WEX）DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求，可制成防腐、防爆型。

DWEX(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。

T35-11（T40-11）系列轴流式通风机一、T35-11系列轴流风机概述T35-11系列轴流风机是我国八十年代在30-11的基础上改进设计的新型风机，它与30-11风机相比具有明显优点：①结构更合理：轮毂是圆筒形，减少流动损失，叶片根据强度高；②性能有较大提高；全压效率为89.5%，噪声降低3.6dB(A)。

本系列风机适用于输送非易爆无腐蚀无显著粉尘的气体，环境温度不得超过60℃，广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可有较长的排气管道内间隔串联安装，以提高管道中的压力，卸下机壳还可做自由风扇用。

本系列风机叶轮直径由小到大共有三十个规格，每一规格风机叶片数都为4片，叶片角度有15°，20°，25°，30°，35°五种，参数范围广，风量826-67892m3/h，风压39pa-474pa（详见性能参数表）。

本系列风机主要有叶轮、机壳、集流器及电机等部件组成，叶轮与电机直联，叶轮转向为电机左旋（电机端看）。

防腐轴流式风机（FT35-11）是采用防腐电机，用于输送有腐蚀性的气体。

防腐轴流风机（BT35-11）也是T35-11的派生产品，用于输送易燃爆的场所，叶轮用铝合金加工而成，以防在运转中引起火花，电机配用隔爆型电机。

FT35-11和BT35-11型通风机的性能参数外形尺寸及其注意事项都同T35-11一样。

二、T35-11系列轴流风机安装1、安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。

2、安装时要注意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。

3、联接风口管道的重量不应由风机的风筒承受，安装时应另加支撑。

4、在风机风口端必须装修集风器，希望装置防护网。

5、风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。

轴流风机型号参数轴流风机轴流风机型号、用途、性能及轴流风机参数——（浙江聚英风机工业有限公司提供）一、轴流风机型号名称、用途、性能■管道加压轴流风机●JSF轴流通风机（SDF）●大风量轴流风机（JSF-Z）JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。

出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机，按用户要求可对0.55kW以下配用单相电机。

●DWEX边墙风机（WEX）DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求，可制成防腐、防爆型。

DWEX(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。

通风风机型号及参数表# 通风风机型号及参数表## 引言通风系统在现代建筑中扮演着至关重要的角色，其作用不仅仅是提供新鲜空气，还能有效调节室内温度和湿度。

通风风机作为通风系统的核心组成部分，选择合适的型号和参数对系统性能至关重要。

本文将详细介绍不同通风风机型号及其参数表，以帮助工程师和设计师更好地选择适用于其项目的设备。

## 通风风机型号及参数表### 1. 轴流风机#### 1.1 型号：AXF-200- 风量：2000立方米/小时- 额定功率：150瓦- 噪音水平：50分贝- 电压：220V- 材质：铝合金- 适用场所：办公室、会议室等#### 1.2 型号：AXF-350- 风量：3500立方米/小时- 额定功率：250瓦- 噪音水平：45分贝- 电压：380V- 材质：不锈钢- 适用场所：工厂车间、仓库等### 2. 离心风机#### 2.1 型号：CF-150- 风量：1500立方米/小时- 额定功率：180瓦- 噪音水平：55分贝- 电压：220V- 材质：镀锌钢板- 适用场所：商场、餐厅等#### 2.2 型号：CF-300- 风量：3000立方米/小时- 额定功率：300瓦- 噪音水平：50分贝- 电压：380V- 材质：铝合金- 适用场所：剧院、体育馆等 ### 3. 混流风机#### 3.1 型号：MF-180- 风量：1800立方米/小时- 额定功率：120瓦- 噪音水平：48分贝- 电压：220V- 材质：塑料- 适用场所：学校、图书馆等 #### 3.2 型号：MF-250- 风量：2500立方米/小时- 额定功率：200瓦- 噪音水平：52分贝- 电压：380V- 材质：玻璃钢- 适用场所：医院、实验室等## 如何选择合适的通风风机？在选择通风风机时，需要考虑以下几个关键因素：1. **风量需求：** 根据使用场所的大小和人员密度确定所需的风量。

选择适当的型号以确保良好的通风效果。

轴流风机参数表参数符号单位风机类型风机直径D mm风量Q m³/h静压P Pa额定功率P0W转速n rpm噪声水平LPA dB(A)高温工作能力工作温度范围T°C 额定工况温度TR°C 高温温度范围TH°C 高温工作时间t h 材料叶轮材料管道材料电机类型引风电机功率P1W 排风电机功率P2W 外观尺寸长度L mm 宽度W mm 高度H mm 重量m kg 安装方式涉及标准环境要求参数说明•风机类型：轴流风机的型号或类别。

•风机直径：风机叶轮的直径，以毫米（mm）为单位。

•风量：风机的排风或引风量，以立方米/小时（m³/h）为单位。

•静压：风机工作时产生的静压，以帕斯卡（Pa）为单位。

•额定功率：风机的额定功率，以瓦特（W）为单位。

•转速：风机的转速，以每分钟转数（rpm）为单位。

•噪声水平：风机工作时的噪声水平，以分贝（dB）为单位。

•高温工作能力：风机是否适用于高温工作环境。

•工作温度范围：风机适用的工作温度范围，以摄氏度（°C）为单位。

•额定工况温度：风机的额定工况温度，以摄氏度（°C）为单位。

•高温温度范围：风机适用的高温温度范围，以摄氏度（°C）为单位。

•高温工作时间：风机可以连续工作的高温时间，以小时（h）为单位。

•材料：风机的主要材料。

•叶轮材料：风机叶轮的材料。

•管道材料：风机管道的材料。

•电机类型：风机所使用的电机类型。

•引风电机功率：引风机的电机功率，以瓦特（W）为单位。

•排风电机功率：排风机的电机功率，以瓦特（W）为单位。

•外观尺寸：风机的外观尺寸。

•长度：风机的长度，以毫米（mm）为单位。

•宽度：风机的宽度，以毫米（mm）为单位。

•高度：风机的高度，以毫米（mm）为单位。

•重量：风机的重量，以千克（kg）为单位。

•安装方式：风机的安装方式。

•涉及标准：风机涉及的相关标准。

•环境要求：风机工作的环境要求。

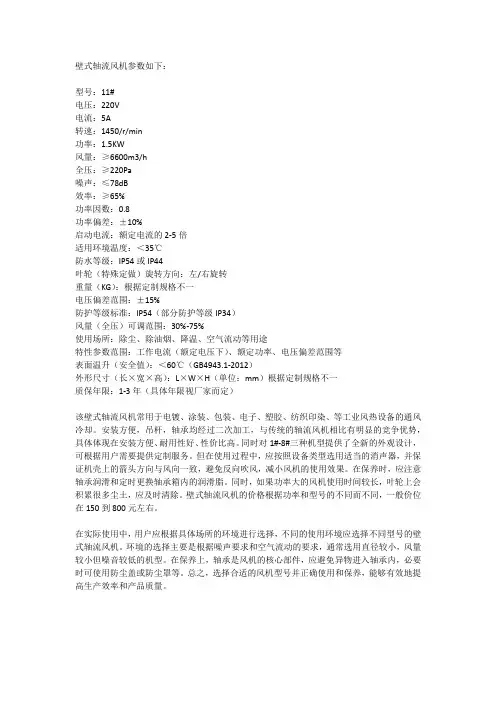

防爆壁式轴流风机型号参数
关于防爆壁式轴流风机的型号参数，以下是详细的内容：
1. 风机型号：防爆壁式轴流风机通常会有一个特定的型号名称，用于区分不同的风机规格和性能。

2. 风量：风机的风量指的是单位时间内通过风机的空气体积。

通常以立方米每小时（m³/h）或立方英尺每分钟（CFM）来表示。

3. 风压：风机的风压是指风机产生的气流对抗阻力的能力。

它
通常以帕斯卡（Pa）或英寸水柱（inH2O）来表示。

4. 功率：风机的功率是指风机所需要的电力或能源输入。

通常
以千瓦（kW）或马力（HP）来表示。

5. 转速：风机的转速是指风机旋转的速度，通常以转每分钟（RPM）来表示。

6. 电压：风机的电压是指风机所需的电源电压。

通常有不同的
电压选项，如220V、380V等。

7. 防爆等级：防爆壁式轴流风机通常具有特殊的防爆设计，以
防止在爆炸性环境中引发火花或火焰。

防爆等级通常以国际防爆标
准（如ATEX、IECEx）来表示，如Ex d IIB T4。

8. 材质：风机的外壳和叶轮通常采用防爆材质，如铝合金或不
锈钢，以确保在爆炸环境中的安全性能。

9. 安装方式：防爆壁式轴流风机通常有不同的安装方式，如壁
挂式、天花板吊装式等，以适应不同的安装需求。

10. 控制方式：风机的控制方式通常有手动控制和自动控制两种。

手动控制需要通过开关或按钮进行操作，而自动控制通常通过传感器和控制系统实现。

以上是关于防爆壁式轴流风机型号参数的详细内容，这些参数可以帮助用户选择合适的风机，确保其在防爆环境中的安全运行。

轴流风机轴流风机型号、用途、性能及轴流风机参数——（浙江聚英风机工业有限公司提供）一、轴流风机型号名称、用途、性能■管道加压轴流风机JSF轴流通风机（SDF）●●大风量轴流风机（JSF-Z）JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。

出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

．本系列风机一般配用三相电机，按用户要求可对以下配用单相电机。

DWEX边墙风机（WEX）●DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求，可制成防腐、防爆型。

DWEX(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。

轴流风机型号表轴流风机轴流风机型号、用途、性能及轴流风机参数一、轴流风机型号名称、用途、性能■管道加压轴流风机●JSF轴流通风机●大风量轴流风机JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。

JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。

■ 边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳。

出风口装有铝合金自垂百叶；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机，按用户要求可对以下配用单相电机。

●DWEX边墙风机DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求，可制成防腐、防爆型。

D WEX系列风机一般用于边墙壁式排风，配设45°防雨罩和防虫网。

可按需要制成边墙送风机型号为DWSP，配设90°防雨罩和防虫网。

附件选配：重力式止回风阀，订货时注明。

●DWBX板壁式轴流风机DWBX系列风机采用高效翼型轴流式叶轮与低噪声电机直联驱动，压型金属板式外壳，具有墙面安装简便、整机重量轻、运转平稳、外形美观。

轴流风机轴流风机型号、用途、性能及轴流风机参数——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能■ 管道加压轴流风机● JSF 轴流通风机(SDF● 大风量轴流风机(JSF-ZJSF 轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。

JSF 风机有两种叶轮结构形式, JSF-A 采用模压圆柱形轮毂式叶轮,具有效率高、风压大等特点。

JSF-Z 采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。

本系列风机一般为电机内置直联传动形式, 也可做成电机外置皮带传动结构形式, 用于输送特殊气体介质的场所,如厨房排油烟、工业热气等。

■ 边墙壁式轴流风机● DFBZ 低噪声方形壁式轴流风机DFBZ 系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进一步降低风机噪声;整机制成方形,墙体预留方孔简单,安装方便。

出风口装有铝合金自垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌 ;具有明显的外形美观,噪声低、运行平稳、安装牢固等优点, 广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。

可根据使用场合要求制成防爆防腐型风机。

本系列风机一般配用三相电机,按用户要求可对 0.55kW 以下配用单相电机。

● DWEX 边墙风机(WEXDWEX 系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上, 方形防雨罩结构牢固, 外形美观。

具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点,广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。

根据输送介质的要求,可制成防腐、防爆型。

DWEX(WEX系列风机一般用于边墙壁式排风, 配设 45°防雨罩 (或特殊制造成 60°和防虫网 (夜间可防止昆虫循灯光飞入车间。
