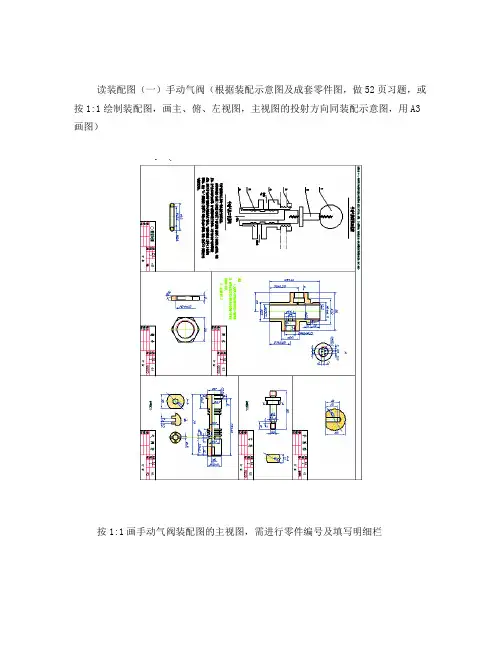

读装配图（一）手动气阀（根据装配示意图及成套零件图，做52页习题，或按1:1绘制装配图，画主、俯、左视图，主视图的投射方向同装配示意图，用A3画图）
按1:1画手动气阀装配图的主视图，需进行零件编号及填写明细栏

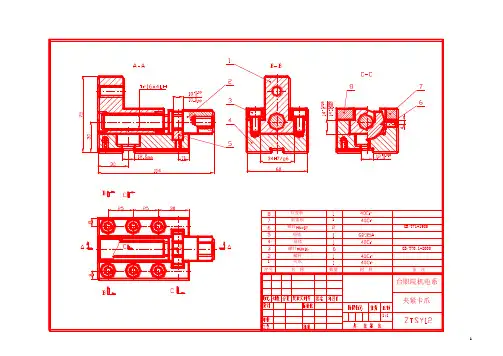

画装配图（二）：夹紧爪卡（根据装配示意图及成套零件图，按1:1绘制装配图，画主俯左视图，主视图的投射放向同装配示意图，用A3图纸。
画装配图（二）：夹紧爪卡（根据装配示意图及成套零件图，按1:1绘制装配图，画主俯左视图，主视图的投射放向同装配示意图，用A3图纸。
读装配图（一）夹线体
读装配图（二）：微调支承台
读装配图（三）换向阀
换向阀的工作原理与读图要求，拆画指定零件的零件图
读装配图〔四〕：齿轮泵
齿轮泵零件图：泵体
齿轮泵零件图：泵盖
教学内容：装配图的作用和内容
[教学目的]
初步了解装配图。
[教学内容特点分析]
掌握装配图的作用和内容是看懂装配图的关键.
[授课提纲]
一、装配图的概念及作用
装配图是用来表达机器或部件的装配关系、工作原理、传动路线、零件的主要结构形状以及装配、检验、安装时所需要的尺寸数据和技术要求。
二、装配图的内容
分析一张完整的装配图应该具备哪些基本内容，从而对装配图有一个大致的了解。
1、一组图形 —— 用各种表达方法来正确、完整、清晰地表达机器或部件，如图1所示。
2、必要的尺寸 —— 包括配合尺寸、安装尺寸、规格尺寸等，如图1所示。
3、技术要求 —— 用文字或符号说明机器或部件的性能等要求，如图1所示。
图1 齿轮油泵装配图
4. 零、部件序号、明细栏、标题栏
[巩固性提问]
1.什么是装配图？
2.装配图的作用是什么？
3.装配图的基本内容是什么？
教学内容：装配图的表达方法
[教学目的]
掌握装配图的规定画法和特殊的表达方法，为读装配图和画装配图打下基础。
[教学内容特点分析]
零件的各种表达方法同样适用于装配图。但是零件图和装配图表达的侧重点不同。零件图需把各部分形状完全表达清楚，而装配图主要表达部件的装配关系、工作原理、零件间的连接关系及主要零件的结构形状等。因此，根据装配的特点和表达要求，国家标准《机械制图》对装配图提出了一些规定画法和特殊的表达方法。
[授课提纲]
一、规定画法
1.两相邻零件的接触面和配合面只画一条线，非接触面和非配合面画两条线，间隙过小时，夸大画出。如图2所示
2. 两相邻零件剖面线方向相反，或方向相同，间隔不等，同一零件在各视图上剖面线方向和间隔必须一致。如图3所示
3. 当剖切平面通过紧固件(如螺钉、螺栓、螺母、垫圈等)和实心零件(如键、销、轴、球等)的轴线时，均按不剖绘制。如图一中的螺栓的画法。若需要表达这些零件的某些结构，如键槽、销孔、齿轮的啮合等，可用局部剖视表示。如图1中两齿轮的啮合部分。

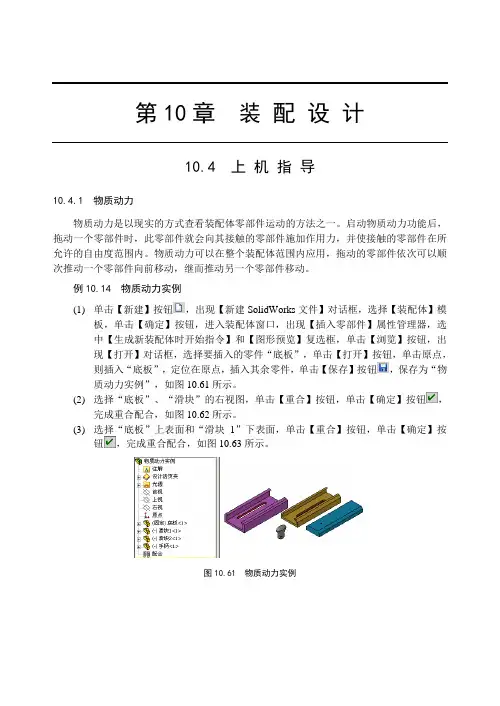

第10章 装 配 设 计
10.4 上 机 指 导
10.4.1 物质动力
物质动力是以现实的方式查看装配体零部件运动的方法之一。启动物质动力功能后，拖动一个零部件时，此零部件就会向其接触的零部件施加作用力，并使接触的零部件在所允许的自由度范围内。物质动力可以在整个装配体范围内应用，拖动的零部件依次可以顺次推动一个零部件向前移动，继而推动另一个零部件移动。
例10.14 物质动力实例
(1) 单击【新建】按钮，出现【新建SolidWorks文件】对话框，选择【装配体】模板，单击【确定】按钮，进入装配体窗口，出现【插入零部件】属性管理器，选中【生成新装配体时开始指令】和【图形预览】复选框，单击【浏览】按钮，出现【打开】对话框，选择要插入的零件“底板”，单击【打开】按钮，单击原点，则插入“底板”，定位在原点，插入其余零件，单击【保存】按钮，保存为“物质动力实例”，如图10.61所示。
(2) 选择“底板”、“滑块”的右视图，单击【重合】按钮，单击【确定】按钮，完成重合配合，如图10.62所示。
(3) 选择“底板”上表面和“滑块1”下表面，单击【重合】按钮，单击【确定】按钮，完成重合配合，如图10.63所示。
图10.61 物质动力实例 SolidWorks基础教程与上机指导
·258·
图10.62 “底板”、“滑块”右视图重合配合
图10.63 “底板”上表面、“滑块1”下表面重合配合
(4)
按同样方法完成其余零件装配，单击【确定】按钮，如图10.64所示。
(5)
单击【移动零部件】按钮，出现【移动零部件】属性管理器，选择【自由拖动】选项，指针变成形状，展开【高级配合】标签，选中【标准拖动】单选按钮，按住鼠标拖动，观察移动情况，如图10.65所示。
图10.64 完成其余零件装配
图10.65 【自由拖动】
(6) 选中【碰撞检查】单选按钮，选中【碰撞时停止】、【高亮显示面】和【声音】复选框，选择“手柄”，由于销钉的影响，滑块<1>被拖动到如图10.66所示位置，停止并发出“叮铛”声。
1 基体数量名 称序号1前盖板螺钉后盖板螺钉垫铁螺杆卡爪备 注材 料GB/T71-1985GB/T70.1-200011:1台职院机电系夹紧卡爪 2 3 1. 阅读千斤顶装配图，回答下列问题) 该装配体的名称叫
，共由
种零件组成。其表达方法是：主视图采用了
剖和 剖，俯视 图采用了
的方法，另外还有一个
图和一个 图。 2）主视图上方的双点划线是
画法，表示
的极限位置；件4横杠采用了 画法。3）图中尺寸225和275属于
尺寸，表示千斤顶的高度行程是
，是 尺寸，其中是
尺寸，H9表示
，h8表示
，该处属于基 制的 配合。4）件2螺套与件3螺杆为
联接，螺纹牙型为
，其作用是将螺杆的 运动转变为 运动。5）千斤顶的顶举重力是 ，与件7螺钉旋合的螺孔在 时加工。。6）简述螺旋千斤顶的工作原理： 。螺旋千斤顶7全局部沿结合面处剖切件3的移出断面图件5的局部视图假想折断规格50配合基本基准孔的公差带代号非基准轴的公差带代号孔间隙螺纹矩形旋转直线10000装配螺旋千斤顶是利用螺纹传动来顶举重物的。工作时，将横杠穿在螺杆上部的孔中，旋转横杠4，带动螺杆3旋转，由于螺套2固定不动，迫使螺杆的旋转运动转变为上下的直线运动，带动顶垫5上下运动，从而顶起物体。顶垫
