第十章零件图及装配图

装配图画法第二十八课装配图学习目的1、培养绘制和阅读常见机器或部件的装配图的基本能力。

2、通过学习让学生掌握装配图的表达方法和绘制方法3、介绍装配体结构的合理性，让学生学习装配体的测绘方法与步骤，为课程设计打好基础知识要点1. 了解装配图的作用和内容，掌握绘制和阅读装配图的方法。

2. 掌握常见装配结构的设计和画法。

3. 掌握部件测绘的一般方法。

4. 会装配图的测绘、阅读和由装配图拆绘零件图。

课时:6学时作业: 10-1 10-2授课内容:第十章装配图10.1 装配图的作用和内容 , 装配图是表达机器或部件的图样。

通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。

, 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图;在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据;在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

, 一张完整的装配图，必须具有下列内容:一、一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。

图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

如图10-1二、必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

三、技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

四、零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

一般技术要求：1、零件去除氧化皮。

2、零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。

3、去除毛刺飞边。

热处理要求：1、经调质处理，HRC50～55。

2、零件进行高频淬火，350～370℃回火，HRC40～45。

3、渗碳深度0.3mm。

4、进行高温时效处理。

公差要求：1、未注形状公差应符合GB1184-80的要求。

2、未注长度尺寸允许偏差±0.5mm。

3、铸件公差带对称于毛坯铸件基本尺寸配置。

零件棱角：1、未注圆角半径R5。

2、未注倒角均为2×45°。

3、锐角倒钝。

装配要求：1、各密封件装配前必须浸透油。

2、装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

3、齿轮箱装配后应设计和工艺规定进行空载试验。

试验时不应有冲击、噪声，温升和渗漏不得超过有关标准规定。

4、齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。

5、装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。

6、进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。

7、零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。

8、装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。

9、装配过程中零件不允许磕、碰、划伤和锈蚀。

10、螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。

紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。

11、规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。

12、同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。

13、圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。

14、平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。

15、花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。

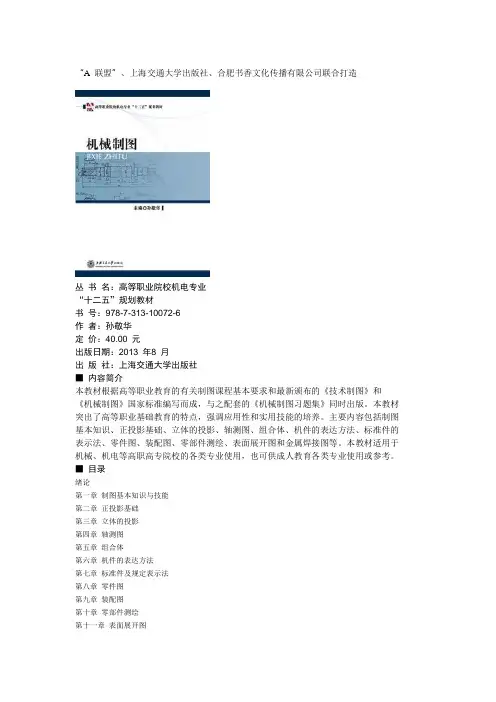

“A 联盟”、上海交通大学出版社、合肥书香文化传播有限公司联合打造
丛书名：高等职业院校机电专业
“十二五”规划教材
书号：978-7-313-10072-6
作者：孙敬华
定价：40.00 元
出版日期：2013 年8 月
出版社：上海交通大学出版社
■内容简介
本教材根据高等职业教育的有关制图课程基本要求和最新颁布的《技术制图》和《机械制图》国家标准编写而成，与之配套的《机械制图习题集》同时出版。

本教材突出了高等职业基础教育的特点，强调应用性和实用技能的培养。

主要内容包括制图基本知识、正投影基础、立体的投影、轴测图、组合体、机件的表达方法、标准件的表示法、零件图、装配图、零部件测绘、表面展开图和金属焊接图等。

本教材适用于机械、机电等高职高专院校的各类专业使用，也可供成人教育各类专业使用或参考。

■目录
绪论
第一章制图基本知识与技能
第二章正投影基础
第三章立体的投影
第四章轴测图
第五章组合体
第六章机件的表达方法
第七章标准件及规定表示法
第八章零件图
第九章装配图
第十章零部件测绘
第十一章表面展开图
第十二章金属焊接图。

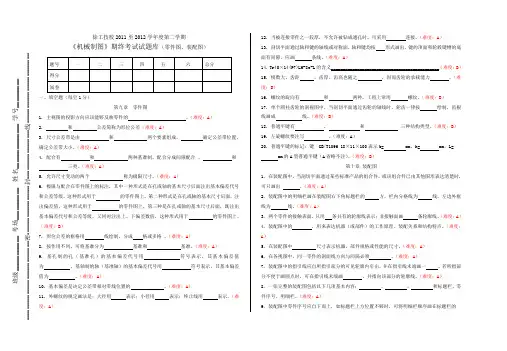

-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________徐工技校2011至2012学年度第二学期 《机械制图》期终考试试题库（零件图、装配图）一、填空题（每空1分）第九章 零件图1. 主视图的投影方向应该能够反映零件的 。

（难度：A ）2. 和 公差简称为形位公差（难度：A ）3. 尺寸公差带是由 和 两个要素组成。

确定公差带位置， 确定公差带大小。

（难度：A ）4. 配合有 和 两种基准制。

配合分成间隙配合 、 和 三类。

（难度：A ）5. 允许尺寸变动的两个 称为极限尺寸。

（难度：A ）6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于 的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于 的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于 的零件图上。

（难度：B ）7. 形位公差的框格用 线绘制，分成 格或多格 。

（难度：A ）8. 按作用不同，可将基准分为 基准和 基准。

（难度：A ） 9. 基孔制的孔（基准孔）的基本偏差代号用 符号表示，其基本偏差值为 。

基轴制的轴（基准轴）的基本偏差代号用 符号表示，其基本偏差值为 。

（难度：A ）10. 基本偏差是决定公差带相对零线位置的 。

（难度：A ）11. 外螺纹的规定画法是：大径用 表示；小径用 表示；终止线用 表示。

（难度：A ）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用 连接。

（难度：A ） 13. 剖切平面通过轴和键的轴线或对称面，轴和键均按 形式画出，键的顶面和轮毂键槽的底面有间隙，应画 条线。

➢化工设备图样的基本知识➢第二章化工设备图的表达特点➢第三章化工设备的焊接及焊缝表达➢第四章化工设备常用零部件简介➢第五章化工设备图的绘制➢第六章化工设备图的阅读➢第七章工艺流程图➢第八章车间布置设计与建筑图➢第九章设备布置图➢第十章管道布置图➢第一章化工设备图样的差不多知识本节重点：➢图幅布置及各种表格内容➢化工图样包括化工机器、化工设备图样和化工工艺图样。

➢化工设备图样包括化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接图等。

➢化工工艺图样包括化工工艺流程图、设备布置图、管路布置图等。

➢一、化工设备图样：➢1、总图➢2、装配图➢3、部件图➢4、零件图➢5、管口方位图➢6、表格图➢7、标准图➢8、通用图➢二、化工设备图样的安排格式：➢1、装配图兼作总图➢2、装配图附零件图➢3、部件装配图➢4、部件装配图附有零件图➢5、零件图➢6、装配图附数据表三、图幅排列原那么：➢装配图、零件图、部件图可排列在同一张纸上。

➢假如不能排列在同一张图纸上，也可分排在几张纸上，但要保证以下两个条件。

➢第一、要紧视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸名目等均应安排在第一张图纸上。

➢第二、在每一张图纸的技术要求下方，应加〝注〞，注明几张图纸之间的相互联系。

四、标题栏：➢1、大主标题栏➢2、小主标题栏➢2、简单标题栏➢3、标准图或通用图标题栏➢五、明细表：➢六、管口表：➢七、技术特性表：➢用于表示设备本身所有的和所能承担的工艺参数等。

➢类别有：换热器专用技术特性表和一样化工设备技术特性表两种。

➢第二章化工设备图的表达特点一、化工设备的差不多结构特点：➢1、回转体形体为主➢2、部件尺寸相差悬殊➢3、壳体上孔和管口多➢4、零部件标准化➢5、焊接结构多➢6、材料专门➢7、密封要求高➢二、化工设备图的视图表达特点：➢1、视图配置➢2、夸大画法➢3、断开画法➢4、分层画法➢5、旋转视图➢6、管口方位图：用来表达化工设备的管口及其它附件分布情形。

大学机械制图复习题资料练习题及答案为（易错题解析）-一、填空题（每空1分）第十章零件图练习题1. 允许尺寸变动的两个极限值称为极限尺寸。

2. 形状和位置公差简称为形位公差3. 主视图的投影方向应该能够反映零件的主要形状特征。

尺寸4. 配合有基孔制和基轴制两种基准制。

配合分成间隙配合、过渡配合和间隙配合三类。

5. 公差带是由标准公差和基本偏差两个要素组成。

基本偏差确定公差带位置，标准公差确定公差带大小。

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于大批量生产的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于小批量或单件生产的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于产品转产较频繁的零件图上。

7. 形位公差的框格用细实线绘制，分成两格或多格。

8. 按作用不同，可将基准分为设计基准和工艺基准。

9. 基孔制的孔（基准孔）的基本偏差代号用 H 符号表示，其基本偏差值为下偏差0。

基轴制的轴（基准轴）的基本偏差代号用 h 符号表示，其基本偏差值为上偏差0。

10. 基本偏差是决定公差带相对零线位置的上偏差或下偏差。

11. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。

12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。

13. 剖切平面通过轴和键的轴线或对称面，轴和键均按不剖形式画出，键的顶面和轮毂键槽的底面有间隙，应画两条线。

14. Tr40×14(P7)LH-8e-L的含义梯形螺纹，公称直径40，双线螺纹，螺距14mm，导程7mm，左旋，公差带代号8e，外螺纹，长旋合长度15. 模数大，齿距大，齿厚、齿高也随之增大，因而齿轮的承载能力增大。

16. 螺纹的旋向有左旋和右旋两种，工程上常用右旋螺纹。

17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖绘制，齿根线画成粗实线。
