混凝土结构钢筋保护层在施工中存在的问题及控制措施摘要：当前现浇板结构工程施工，钢筋保护层厚度超标或者厚度不足一直是钢筋工程施工中出现的一个主要问题，并且因为在建筑混凝土浇筑之后，这一问题被一定限度的掩盖，后期工程验收容易忽视。

加之合适的钢筋现浇板一方面能够使整个工程建筑结构构件截面的高度得到保证，另一方面还能够大大延长工程结构构件的耐用度，并减少后期工程维护费用，使得工程社会效益与经济效益能够实现最大。

本文主要阐述了混凝土结构钢筋保护层在施工中存在的问题及控制措施。

关键词：钢筋保护层；马镫；负弯矩；1前言钢筋保护层厚度的存在一是在结构上要保证混凝土与钢筋共同工作，也就是要满足受力钢筋粘结锚固要求；二是要保证混凝土中钢筋的耐久性。

混凝土保护层厚度无论过厚或过薄，都会对构件产生影响。

保护层厚度过簿，混凝土保护层很快会被完全碳化，这样会减少钢筋表面钝化时间，使得钢筋提前开始锈蚀并加快钢筋失去力学性能，这样会导致降低构件的耐久年限，从这方面来看，加大钢筋保护层厚度，可以保证建筑物的使用寿命。

钢筋保护层厚度过厚将会降低构件的有效截面面积，削弱构件的承载能力。

无论是板、墙还是梁，受拉钢筋总是靠近受拉一侧混凝土构件的边缘。

如挑梁的受力筋设在构件上部受拉区，如果上部受拉区混凝土保护层过大，构件抗弯能力降低，就会降低梁的承载能力。

对于楼板支座负筋，钢筋保护层偏厚，会使得支座承受负弯矩的能力减小，这样很可能会引起板上部产生裂缝。

所以，混凝土钢筋保护层在工程质量中占有很重要的地位，在设计、施工、检测过程中加强对混凝土钢筋保护层控制是很重要的。

2混凝土结构钢筋保护层在施工中存在的问题在施工过程中由于钢筋混凝土工程属于隐蔽工程，一般情况下钢筋的位置和钢筋保护层厚度的偏差在混凝土浇筑后很难被发现，事后也不容易补救。

在通过钢筋位置检测仪检测过程中，枪测结果发现在实际工程中混凝土保护层厚度偏差的严重性明显大于构件尺寸偏差的严重性，楼板负弯矩钢筋保护层偏大及现浇框架结构中主次梁交界处主梁的上部负弯矩钢筋保护层偏大的问题尤为突出。

混凝土保护层偏差及平整度控制措施一、材料：严禁使用碎石及短钢筋头作梁、板、基础等钢筋保护层的垫块。

梁、板、柱、墙、基础的钢筋保护层宜优先选用塑料垫卡支垫钢筋；当采用砂浆垫块时，强度应不低于M15，面积不小于40mm×40mm。

二、施工：1、梁、柱垫块应垫于主筋处，砂浆垫块应预留18号绑扎固定低碳铁丝。

2、当板面受力钢筋和分布钢筋的直径均小于10mm时，应采用钢筋支架支撑钢筋，支架间距为：当采用φ6分布筋时不大于500mm，当采用φ8分布筋时不大于800mm；支架与受支承钢筋应绑扎牢固。

当板面受力钢筋和分布钢筋的直径均不小于10mm时，可采用马蹬作支架。

马蹬在纵横两个方向的间距均不大于800mm，并与受支承的钢筋绑扎牢固。

当板厚h≤200mm时马蹬可用φ10钢筋制作；当200mm≤h≤300mm时，马蹬应用φ12钢筋制做；当h＞300mm 时，制作马蹬的钢筋应适当加大。

三、结构施工阶段1、混凝土构件所用的模板制作应表面平直、平整，接缝严密不漏浆，接缝高低差不大于2㎜，平整度不大于3㎜，安装应牢固。

2、每批模板安装完毕后，应及时对模板的几何尺寸、轴线、标高、垂直度、平整度、接缝及支撑体系等进行验收，合格后方可进行下道工序施工。

3、每批模板拆除后应全数清理、保养并整修，经验收符合要求后方可再次使用。

4、梁板混凝土浇筑时，要及时对混凝土上表面进行整平，确保平整度符合要求。

5、砌体工程所用的砖、砌块的尺寸偏差应在允许范围之内，在装卸和二次搬运时，严禁猛力倾倒，应保持边角整齐，按批次进行验收，外观不得有严重的裂缝、缺棱掉角等现象。

四、装饰施工阶段1、室内粉刷时，应严格按照墙面灰饼进行分层抹灰，抹灰平整度用2m靠尺和塞尺检查不应大于3㎜。

2、天棚粉刷时，应按照天棚粉刷控制线进行粉刷，天棚粉刷应顺平。

3、楼地面施工时，应按照地面灰饼进行楼地面面层的施工，平整度用2m靠尺和塞尺检查，水泥砂浆面层不应大于4㎜，地板砖面层不应大于2㎜。

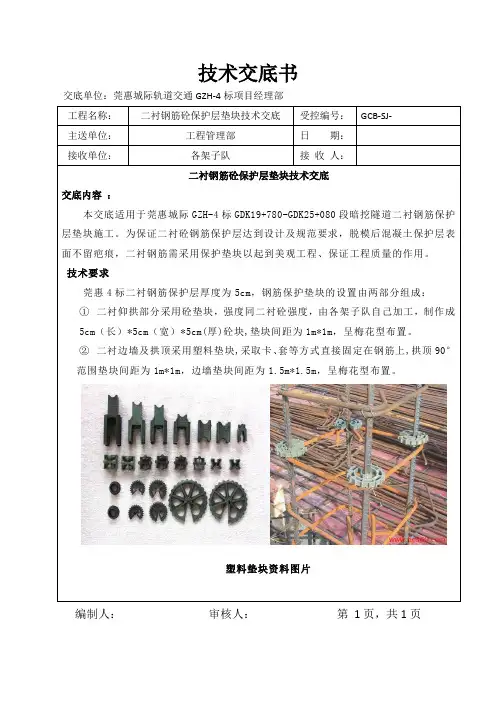

技术交底书
交底单位：莞惠城际轨道交通GZH-4标项目经理部
工程名称：二衬钢筋砼保护层垫块技术交底受控编号：GCB-SJ-
主送单位：工程管理部日期：
接收单位：各架子队接收人：
二衬钢筋砼保护层垫块技术交底
交底内容：
本交底适用于莞惠城际GZH-4标GDK19+780-GDK25+080段暗挖隧道二衬钢筋保护层垫块施工。

为保证二衬砼钢筋保护层达到设计及规范要求，脱模后混凝土保护层表面不留疤痕，二衬钢筋需采用保护垫块以起到美观工程、保证工程质量的作用。

技术要求
莞惠4标二衬钢筋保护层厚度为5cm，钢筋保护垫块的设置由两部分组成：
①二衬仰拱部分采用砼垫块，强度同二衬砼强度，由各架子队自己加工，制作成
5cm（长）*5cm（宽）*5cm(厚)砼块,垫块间距为1m*1m，呈梅花型布置。

②二衬边墙及拱顶采用塑料垫块,采取卡、套等方式直接固定在钢筋上,拱顶90°
范围垫块间距为1m*1m，边墙垫块间距为1.5m*1.5m，呈梅花型布置。

塑料垫块资料图片
编制人：审核人：第1页，共1页。

侧墙垫块间距的规范要求【垫块间距】1、垫块放置间距以保证钢筋与模板分离为准;间距300-800mm左右。

具体规定：看垫块的作用位置，砼保护层宽和跨度确定一般梁底为一米左右一个，板为一平方一个。

2、保护层垫块间距一般是1米间隔一只，角钢支架的单另要计算。

砼垫块一般梁边出来200开始垫垫块，然后垫块按照500*500布置。

一般垫块放在主筋上面，如果是板就垫在最底下一层钢筋。

垫块间距没有规定，主要是你的垫块加上去以后,，钢筋布置和保护层厚度能满足施工和验收规范以及设计要求。

3、塑料垫块主要应用于钢筋混凝土构件，钢筋混凝土工程。

脱模后混凝土保护层表面不留疤痕，能够确保保护层的规范化，起到美观工程、保证工程质量的作用。

塑料垫块使用方便，塑料垫块采取卡、套等方式直接固定在钢筋上，不须绑扎，提高了工作效率。

塑料垫块通过卡口与钢筋连接，不容易发生位移，且支撑稳定，不容易脱落。

能有效的提高工程质量，塑料垫块规格统一，在使用中通过垫块的高度来控制保护层的厚度，克服了混凝土工程存在露筋、开裂和钢筋骨架歪斜、移位、保护层不均的缺陷通病。

【垫块施工工艺】1、准确定位桩基位置，防止桩基偏位。

严格控制钻头大小，防止出现孔径偏小现象，而造成保护层过小;经常长时间使用的钻头应及时修补。

防止缩孔现象发生，土质差的情况，采用失水率小的优质泥浆护壁并且快转慢进。

2、保证钻孔竖直度，钻机支平垫稳，钻杆必须竖直，钻进过程中勤观察勤测量，发现偏移及时校正。

成孔后，检测钻孔竖直度，如果出现偏位，应重新扫孔。

防止钢筋笼加工、制作必须严格按照设计图纸和规范要求;确保钢筋绑扎及焊机的质量，保证钢筋骨架的稳固性。

3、钢筋笼位置尺寸进行严格验收，确保位置准确，固定牢固，合乎要求。

控制钢筋笼下发的位置，保证钢筋笼位于孔中心。

钢筋下料人员应熟悉图纸及规范的要求。

钢筋加工时要放样尺寸要正确，特别是对一些钢筋布置密集，复杂的图纸，钢筋须经计算后根据实际进行放样，避免由于交接点处钢筋密集无法安装。
