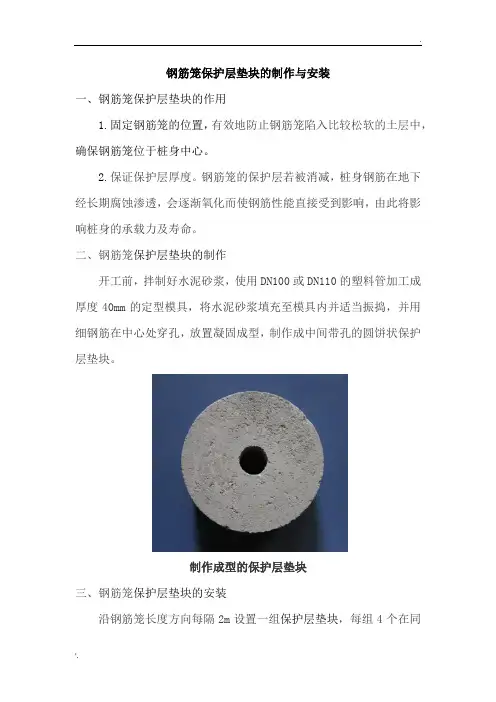

钢筋笼保护层垫块的制作与安装

钢筋笼保护层垫块的制作与安装
一、钢筋笼保护层垫块的作用
1.固定钢筋笼的位置，有效地防止钢筋笼陷入比较松软的土层中，确保钢筋笼位于桩身中心。

2.保证保护层厚度。

钢筋笼的保护层若被消减，桩身钢筋在地下经长期腐蚀渗透，会逐渐氧化而使钢筋性能直接受到影响，由此将影响桩身的承载力及寿命。

二、钢筋笼保护层垫块的制作
开工前，拌制好水泥砂浆，使用DN100或DN110的塑料管加工成厚度40mm的定型模具，将水泥砂浆填充至模具内并适当振捣，并用细钢筋在中心处穿孔，放置凝固成型，制作成中间带孔的圆饼状保护层垫块。

制作成型的保护层垫块
三、钢筋笼保护层垫块的安装
沿钢筋笼长度方向每隔2m设置一组保护层垫块，每组4个在同
一水平面，沿钢筋笼周围对称布置，间距均匀。

垫块安装固定在钢筋笼主筋位置，用细钢筋穿过垫块中心圆孔内，将细钢筋两端焊牢于相邻的两根主筋上。

保护层垫块安装示例。

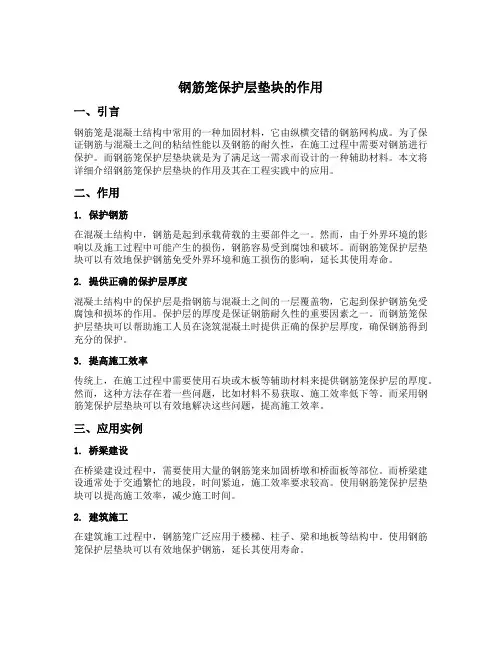

钢筋笼保护层垫块的作用一、引言钢筋笼是混凝土结构中常用的一种加固材料，它由纵横交错的钢筋网构成。

为了保证钢筋与混凝土之间的粘结性能以及钢筋的耐久性，在施工过程中需要对钢筋进行保护。

而钢筋笼保护层垫块就是为了满足这一需求而设计的一种辅助材料。

本文将详细介绍钢筋笼保护层垫块的作用及其在工程实践中的应用。

二、作用1. 保护钢筋在混凝土结构中，钢筋是起到承载荷载的主要部件之一。

然而，由于外界环境的影响以及施工过程中可能产生的损伤，钢筋容易受到腐蚀和破坏。

而钢筋笼保护层垫块可以有效地保护钢筋免受外界环境和施工损伤的影响，延长其使用寿命。

2. 提供正确的保护层厚度混凝土结构中的保护层是指钢筋与混凝土之间的一层覆盖物，它起到保护钢筋免受腐蚀和损坏的作用。

保护层的厚度是保证钢筋耐久性的重要因素之一。

而钢筋笼保护层垫块可以帮助施工人员在浇筑混凝土时提供正确的保护层厚度，确保钢筋得到充分的保护。

3. 提高施工效率传统上，在施工过程中需要使用石块或木板等辅助材料来提供钢筋笼保护层的厚度。

然而，这种方法存在着一些问题，比如材料不易获取、施工效率低下等。

而采用钢筋笼保护层垫块可以有效地解决这些问题，提高施工效率。

三、应用实例1. 桥梁建设在桥梁建设过程中，需要使用大量的钢筋笼来加固桥墩和桥面板等部位。

而桥梁建设通常处于交通繁忙的地段，时间紧迫，施工效率要求较高。

使用钢筋笼保护层垫块可以提高施工效率，减少施工时间。

2. 建筑施工在建筑施工过程中，钢筋笼广泛应用于楼梯、柱子、梁和地板等结构中。

使用钢筋笼保护层垫块可以有效地保护钢筋，延长其使用寿命。

3. 隧道工程隧道是一种特殊的结构，由于受到地下水位、地质条件等因素的影响，隧道内部环境相对潮湿。

这就给隧道内部的钢筋保护带来了很大的挑战。

而采用钢筋笼保护层垫块可以提供有效的保护，减少腐蚀和损坏。

四、总结钢筋笼保护层垫块作为一种辅助材料，在混凝土结构中起到了重要的作用。

它能够保护钢筋免受外界环境和施工损伤的影响，延长其使用寿命；能够提供正确的保护层厚度，确保钢筋得到充分的保护；同时还能够提高施工效率，减少施工时间。

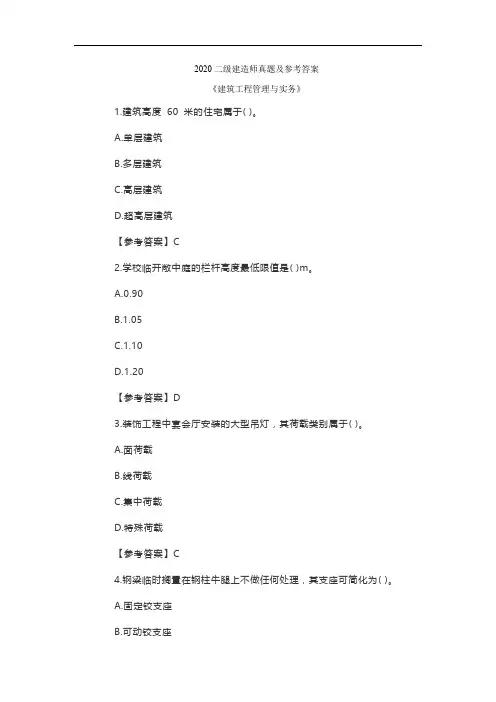

2020二级建造师真题及参考答案《建筑工程管理与实务》1.建筑高度60 米的住宅属于( )。

A.单层建筑B.多层建筑C.高层建筑D.超高层建筑【参考答案】C2.学校临开敞中庭的栏杆高度最低限值是( )m。

A.0.90B.1.05C.1.10D.1.20【参考答案】D3.装饰工程中宴会厅安装的大型吊灯，其荷载类别属于( )。

A.面荷载B.线荷载C.集中荷载D.特殊荷载【参考答案】C4.钢梁临时搁置在钢柱牛腿上不做任何处理，其支座可简化为( )。

A.固定铰支座B.可动铰支座C.固定支座D.弹性支座【参考答案】B5.常用改善混凝土拌合物流动性能的外加剂是( )。

A.减水剂B.防水剂C.混凝剂D.膨胀剂【参考答案】A6. 木材湿胀后，可使木材( )。

A.翘曲B.表面鼓凸C.开裂D.接榫松动【参考答案】B7.具有良好隔热和隔声性能的玻璃品种是( )。

A.夹层玻璃B.中空玻璃C.钢化玻璃D.Low-E 玻璃【参考答案】B8.土方回填工程中，根据压实机具确定的施工参数是( )。

A.土料性质B.土料含水率C.压实系数D.虚铺厚度【参考答案】C9.基坑验槽中，对于基底以下不可见部位的土层，通常采用的方法是( )。

A.钎探法B.贯入仪检测法C.轻型动力触探法D.观察法【参考答案】A10.施工测量中，测量角度的仪器是( )。

A.水准仪B.钢尺C.经纬仪D.激光铅直仪【参考答案】C11.目前粗钢筋机械连接采用最多的连接方式是( )连接。

A.挤压套筒B.镦粗直螺纹套筒C.剥肋滚压直螺纹套筒D.锥螺纹套筒12.常用于防水混凝土的水泥品种是( )。

A.矿渣硅酸盐水泥B.粉煤灰硅酸盐水泥C.火山灰硅酸盐水泥D.普通硅酸盐水泥【参考答案】D13.水泥砂浆防水层终凝后应及时养护，养护时间不少于( )天。

A.7B.14C.21D.28【参考答案】B14.外墙EPS 板薄抹灰系统施工工艺顺序，正确的是( )。

①挂基准线②粘贴聚苯板③抹面层抹面砂浆④锚固件固定A.①②③④B.①③②④C.①②④③D.①④②③15.铝合金门窗安装中，五金配件与门窗连接应采用( )。

目录七、质量问题预防措施......................... 错误!未指定书签。

钢筋加工及安装施工方案一、工程概况及编制依据1、工程概况茅荆坝隧道起点位于内蒙古自治区喀喇沁旗与河北省隆化县交界处，全长6.77km，河北段自蒙冀界始，至隆化县天义沟村西，长2.944km，为分离式特长隧道。

由于该隧道地处茅荆坝国家森林保护区内，洞身施工只能一端掘进，故施工难度系数较大，扁担沟隧道起点位于隆化县羊草沟门村南，终点位于毛沟口村西，为分离式长隧道，隧道右幅长1167m，左幅长1189m。

主要工程为：特长隧道1座2994米（茅荆坝特长隧道），长隧道1座1189米（扁担沟隧道），K2+125～K14+710段路面工程及防护排水工程。

其钢筋工程量为：I级钢筋总计3700654kg，其中φ10：3470337.3kg，φ8：207998kg，φ6.5：22319kg；II级钢筋总计27008935kg，其中Φ32：59557kg，Φ28：5145895kg，Φ25：2954342kg，Φ22：370622kg，Φ20：218826kg，Φ18：1870120kg，Φ16：4666kg，Φ12：16380511kg。

2、编制依据（1）茅荆坝（蒙冀界）至承德公路两阶段施工图设计。

（2）现行公路钢筋混凝土工程施工质量检验评定标准，《公路隧道施工技术规范》（JTGF60-2009）和《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004）。

（3）施工现场的实际调查情况及我单位的现有施工管理水平、施工机械设备及以往类似工程的施工经验。

二、钢筋加工安装一般规定1、隧道钢筋加工应在统一的钢筋加工场集中加工成型，禁止在每个隧道口附近设立简易的钢筋加工场。

2、钢筋原材、钢筋半成品必须搭棚存放。

3、钢筋加工区：根据钢筋加工程序合理安排钢筋加工设备的位置。

三、钢筋加工场建设1、钢筋加工场布置钢筋加工场建筑面积：4427m2。

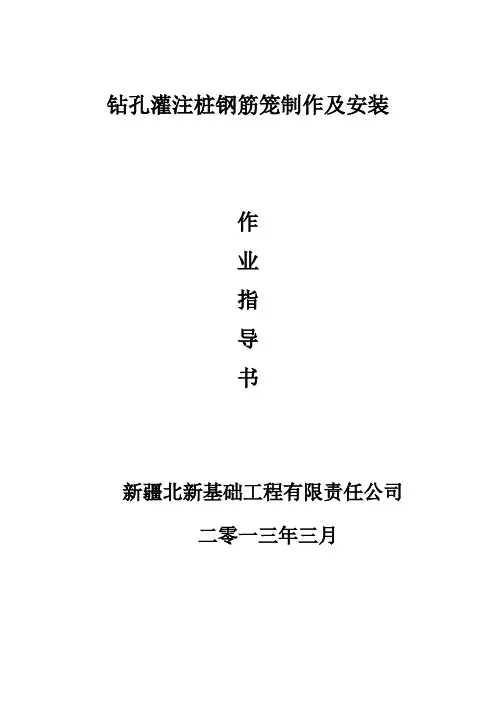

钻孔灌注桩钢筋笼制作及安装作业指导书新疆北新基础工程有限责任公司二零一三年三月一、适用范围本指导书适用于钻孔灌注桩钢筋笼制作及安装施工。

二、作业准备1、技术准备施工图已到位，经过审核已澄清有关技术问题，技术人员已认真熟悉施工图纸、规范及技术标准。

2、机械准备主要机具设备：对焊机及配套的对焊平台、调直机、除锈机或钢丝刷、钢筋切割机、钢筋弯曲机、电焊手套、绝缘鞋、防护深色眼镜。

其数量配备根据加工厂大小确定。

所使用的机械及设备具有合格的出场证明及使用期限。

3、人员准备现场人员经培训合格后进场，特种工持证上岗。

4、材料准备钢筋已到达现场，其品种、级别和规格符合设计要求，并附有产品合格证、附件清单和有关材质报告单或检查报告，现场质检员已按要求进行外观检查，并按60t为验收批进行力学抽检。

热轧圆盘条、热轧光圆钢筋、热轧带肋钢筋和余热处理钢筋的检验应符合下列规定：每批钢筋应由同一牌号，同一炉罐号、同一规格、同一交货状态组成，并不得大于60t。

检查每批钢筋的外观质量。

钢筋表面不得有裂纹、结疤和折叠；表面的凸块和其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差。

在外观经检查合格的每批钢筋中任选两根钢筋，在其上截取1组试样，每组试样各制试件，分别做拉伸（含抗拉强度、屈服点、伸长率）和冷弯试验。

当试样中有1个试验项目不符合要求时，应另取2倍数量的试件对不合格项目做第二次试验。

当仍有1根试件不合格时，则该批钢筋应判为不合格。

钢筋机械接头的检验应符合《钢筋机械连接通用技术规程》（JGJ107）规定。

加工钢筋笼加强筋、箍筋模具和钢筋笼胎具，并经检查验收合格。

对进场钢筋，做拉伸（抗拉强度、屈服点、伸长率）和冷弯试验，并报检。

钢筋检验数量以同牌号、同炉罐号、同规格、同交货状态的钢筋按每60t一批送检、报检，不足60t也按一批计每批必须抽检一次，不得有漏。

钢筋的级别、直径是否与设计相符，查验出厂证明书及复试报告单是否符合有关标准要求。

钢筋笼作业指导书标题：钢筋笼作业指导书引言概述：钢筋笼是建筑工程中常见的一种施工工艺，用于加固混凝土结构。

正确的钢筋笼作业是保证建筑结构安全和质量的重要环节。

本文将从钢筋笼的制作、安装、检查、维护和拆除等方面进行详细介绍，帮助施工人员正确进行钢筋笼作业。

一、钢筋笼的制作1.1 确定钢筋笼的规格和数量：根据设计图纸和工程要求确定钢筋笼的尺寸、钢筋规格和数量。

1.2 钢筋加工：将钢筋按照设计要求进行剪切、弯曲和焊接，保证钢筋笼的准确度和牢固度。

1.3 组装钢筋笼：根据设计要求将加工好的钢筋进行组装，注意钢筋之间的间距和连接方式，确保钢筋笼的稳固性和稳定性。

二、钢筋笼的安装2.1 确定安装位置：根据设计图纸和施工要求确定钢筋笼的安装位置和高度。

2.2 安装钢筋笼：使用吊装设备将钢筋笼准确地吊装到指定位置，注意安装时的倾斜度和水平度。

2.3 固定钢筋笼：使用支撑和固定设备将钢筋笼牢固地固定在混凝土结构中，确保其不会移动或倾斜。

三、钢筋笼的检查3.1 外观检查：检查钢筋笼的外观是否完整，有无明显的损坏和变形。

3.2 尺寸检查：测量钢筋笼的尺寸是否符合设计要求，检查钢筋之间的间距和连接是否正确。

3.3 焊接检查：检查钢筋笼的焊接部位是否牢固，有无裂纹和虚焊现象，确保焊接质量符合标准要求。

四、钢筋笼的维护4.1 防锈处理：对钢筋笼进行防锈处理，保持其表面光滑和防腐蚀。

4.2 清洁保养：定期清洁钢筋笼表面的灰尘和杂物，保持其清洁干燥。

4.3 定期检查：定期检查钢筋笼的稳定性和连接情况，及时发现问题并进行处理，确保施工安全。

五、钢筋笼的拆除5.1 拆除准备：在施工结束或需要重组时，对钢筋笼进行拆除前的准备工作，包括清理周围环境和准备拆除工具。

5.2 拆除过程：按照设计要求和安全规范，使用合适的工具和设备对钢筋笼进行拆除，注意防止周围人员和设施受到影响。

5.3 处理废弃物：将拆除后的钢筋笼进行分类处理，将可回收的材料进行回收利用，将废弃物进行妥善处理，保护环境。

大杖子2号大桥钻孔灌注桩钢筋笼制作及安装技术交底一、编制目的明确钻孔灌注桩钢筋笼制作及安装施工作业的工艺流程、操作要点、工艺标准及安全质量和环水保要求等，指导、规范作业施工，以保证施工安全、施工质量和环境保护。

二、编制依据《混凝土结构工程施工质量验收规范》（2010年版）《京沈施桥-164》《京沈桥通-16》《铁路混凝土工程钢筋机械连接技术暂行规定》三、技术要求3.1、本桥桩基为D=φ100cm、φ125cm两种，桩身纵向配筋分为通长。

3.2、钢筋采用HRB400钢筋和HPB300钢筋，施工时桩基钢筋的混凝土净保护层厚度不得小于70mm。

3.3、施工承台之前需逐桩进行检测。

3.4、基桩钢筋笼设加强箍筋以利吊装，沿钢筋笼长度每隔2m设置混凝土块4块，沿桩身均匀分部，垫块为圆形，半径为7.5cm，与桩身混凝土同号，圆块中心穿钢筋并与桩身钢筋焊接固定。

混凝土块与钢筋笼密贴并连接牢固。

确保钢筋笼均匀对称于桩孔后，方可灌注混凝土四、施工程序及工艺流程4.1 施工程序主要施工程序为;施工准备→台具模具制作→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、焊接→最后节定位。

4.2 工艺流程平整硬化、大棚搭设↓台模、模具放样施工↓钢筋检验、试验、报验→钢筋放样、下料声测管报验、安装→钢筋笼分节加工--→钢筋笼报检钢筋笼底节吊装第二节吊装对位、效验钢筋笼上下节焊接连接--→焊接质量检验、报检吊放最后一节并定位桩长大于L≥15m长加工流程图五、施工要求5.1 钢筋储存5.1.1 钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。

5.1.2钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于100mm，应加以遮盖。

5.1.3检验合格的判定标准：如有一个试样一项指标不合格，则应另取双倍数量的试样进行复检，如仍有一个试样不合格，则该批钢筋判为不合格。
