高二物理_静电场_恒定电流综合检测

本卷分为第I 卷（选择题）和第II 卷（非选择题）两部分．请将答案填写在答案卷对应位置处。

考试时间90分钟，满分100分.考试结束后，将答案卷交回．第I 卷（选择题 共48分）一．本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，有的只有一个选项满足题设要求，有的有多个选项满足题设要求，请将满足题设要求的选项选出来．全部选对的得4分，选不全的得2分，有选错的或不答的得0分． 1、在静电场中，下列说法正确的是：（ ） A 、沿电场线方向移动电荷，电荷的电势能一定是减少的；B 、带电小球在电场中某点所受电场力为零，该点场强不一定为零；；C 、沿垂直电场线方向移动电荷，电荷的电势能一定是不变的D 、带电小球在电场中某点所受电场力为零（其他外力不计），该点电势一定为零； 2． 如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间的距离等于b 、c 间的距离，用Ua 、Ub 、Uc 和Ea 、Eb 、Ec 分别表示a 、b 、c 三点的电势和电场强度，可以判定 [ ]A. Ea>Eb>EcB. .Ua-Ub=Ub-Uc C 、 Ua>Ub>Uc D.Ea=Eb=Ec3． 如图所示，虚线 a 、 b 、 c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab =U bc ,实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹， P 、 Q 是这条轨迹上的两点，据此可知 A 、三个等势面中， c 的电势最高B 、带电质点通过P 点时的电势能较大C 、带电质点通过P 点时的动能较人D 、带电质点通过P 点时的加速度较大4、a 、b 、c 三个α粒子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b 恰好飞出电场，由此可以肯定（ ） A 、在b 飞离电场的同时，a 刚好打在负极板上 B 、进入电场时，c 的速度最大，a 的速度最小 C 、b 和c 同时飞离电场D 、动能的增量相比，c 的最小，a 和b 的一样大5．如图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A 以固定直线00'为中心沿竖直方向作微小振幅的缓慢振动时，恰有一质量为m 带负电荷的粒子(不计重力)以速度v 沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B 固定不动，带电粒子始终不与极板相碰) （ ）A ．直线电场与恒定电流综合测试卷B ．正弦曲线C ．抛物线D ．向着电场力方向偏转且加速度作周期性变化的曲线6、如图所示为三个门电路符号, A 输入端全为 “1”，B 输入端全为“0”．下列判断正确的是A ．甲为“非”门，输出为“1”B ．乙为“与”门，输出为“0”C ．乙为“或”门，输出为“1”D ．丙为“与”门，输出为“1” 7．如图电路所示，当ab 两端接入 100V 电压时，cd 两端为 20V ；当 cd 两端接入100V 电压时，ab 两端电压为50V ，则R 1∶R 2∶R 3之比是A ．1∶2∶4B ．2∶1∶1C ．4∶2∶1D ．3∶2∶18、如图所示的电路中，当R1的滑片向左移动时，（电压表V1并联在R1两端，电压表V2并联在R2两端），若电压表V1和电压表V2的示数的变化量分别为ΔU1和ΔU2(均为绝对值)，则ΔU1和ΔU2的大小关系是 A ． ΔU 1＜ΔU 2 B ．ΔU 1=ΔU 2 C ．ΔU 1＞ΔU 2 D ．条件不足，无法确定9、在如图所示的电路中，电源的内阻不能忽略。

高二物理试题本试卷分第I 卷（选择题）和第n 卷（非选择题）两部分。

总分loo 分，考试时间加分钟。

第I 卷（选择题，共40分）注意事项：1、答第I 卷前，考生务必将自己的姓名、准考证号、考试科目、试卷类型（A ）用2B 铅笔涂写在答题卡上。

2、每小题选出答案后，用2B 铅笔把答题卡上对应的题目的答案标号涂黑，如需改动，用橡皮擦 干净后，再选涂其它答案，不能答在试卷上。

一、选择题：（本题共10小题，每题至少有一个答案正确，每题4分，漏选得2分，选错和不选的不得分，共40分。

）1 .有三个完全相同的金属球A 、B 、C, A 带电荷量为q, B 、C 均不带电。

要使B 球带电荷量为3q/8,下列 方法中可以做到的是A. B 球与A 球接触后再分开B. B 球与A 球接触后再与C 球接触，然后分开C. B 球与A 球接触后再与C 球接触，分开后再接触A 球，然后分开D. C 球与A 球接触后分开，B 球与C 球接触后再与A 球接触然后分开2 .某静电场的电场线分布如图所示，a 、b 、c 是电场中的三点。

下列说法正确的是j A.三点中b 点的场强最强B.在b 点静止释放一正电荷，该电荷将沿着过b 点的电场线运动亏 C.三点中b 点的电势最高 ,科帝了7 第2题图 D.将一正电荷从b 点移到c 点电势能增加 ・ 、 3 .如图所示，P 、P/为点电荷+Q 形成的电场中的两点；M 、M/为点电荷-Q 形成的电场中的两点，P 离+Q 的 距离与M 离-Q 的距离相等。

取无穷远处电势为0.下列说法正确的是（甲E 分别表示电势、场强）4 .甲图中平行板电容器始终接在电源的两端；乙图中平行板电容器接上电源后将电源断开。

用E 、U 、d 、5 .四盏灯连接成如图所示电路。

a 、c 灯的规格为“220V40W”，b 、d 灯的规格为“220V 100W”，用U 、I 、 P 加脚标分别表示各灯的电压、电流强度、功率。

第三天静电场、恒定电流测试题一、单选题（每小题3分，每个小题只有一个正确的选项，答对得3分，答错得0分）1．电场线能直观、方便地反映电场的分布情况。

如图甲是等量异号点电荷形成电场的电场线，图乙是电场中的一些点；O是电荷连线的中点，E、F是连线中垂线上关于O对称的两点，B、C和A、D是两电荷连线上关于O对称的两点。

则（）A．A、D两点场强相同B．E、F两点电势不等C．B、O、C三点中，O点场强最大D．从E点向O点运动的电子加速度逐渐减小【答案】A【详解】A．电场线的疏密表示场强大小，电场线的切线方向表示该点场强方向，所以A、D两点电场线疏密程度和切线方向都相同，所以场强相同，故A正确；B．E、F两点在同一等势面上，电势相等，故B错误；C．B、O、C三点中，O点处电场线最稀疏，场强最小，故C错误；D．O点处场强大于E点处场强，电子在O点时加速度大于在E点时加速度，故D错误。

故选A。

2．半径为R的绝缘细圆环固定在图示位置，圆心位于O点，环上均匀分布着电量为Q的正电荷。

点A、B、C将圆环三等分，取走A、B处两段弧长均为L 的小圆弧上的电荷。

将一点电荷q置于OC延长线上距O点为2R的D 点，O点的电场强度刚好为零。

圆环上剩余电荷分布不变，q为（）3．如图所示，电源电动势为E、内阻为r，电容器的电容为S，在增大电阻箱R的阻值的过程中，电压表示数的变化量的绝对值为A．电容器电荷量的增加量等于B．电压表示数U和电流表示数和I 的比值大于C．UD．电源的效率和输出功率一定都增加A．小球可能做减速运动B．小球的电势能减少C．电场力做的功等于小球的机械能增量D．电场力的冲量可能与重力的冲量相同A ．8Tt 时刻进入电场的电子，在两板间运动时最大侧位移为B ．4T t时刻进入电场的电子，在两板间运动时最大侧位移为C ．所有电子在两板间运动的时间都为T D ．所有电子离开电场时的动能都相同所有电子离开电场时竖直方向分速度为0y v ，速度都等于故选D 。

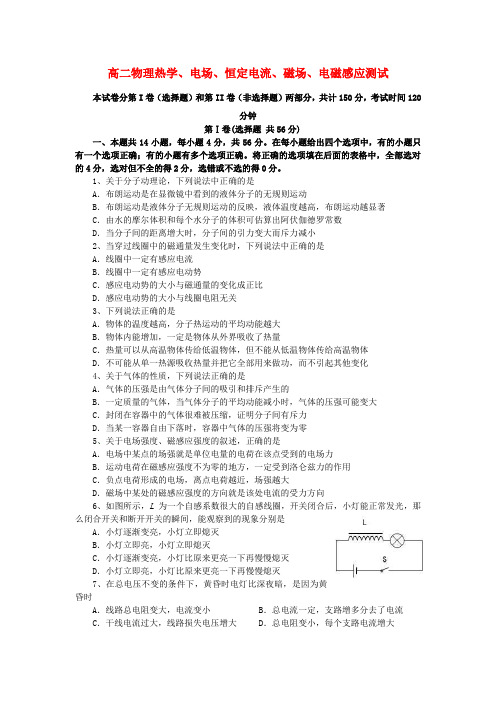

高二物理热学、电场、恒定电流、磁场、电磁感应测试本试卷分第I卷（选择题）和第II卷（非选择题）两部分，共计150分，考试时间120分钟第Ⅰ卷(选择题共56分)一、本题共14小题，每小题4分，共56分。

在每小题给出四个选项中，有的小题只有一个选项正确；有的小题有多个选项正确。

将正确的选项填在后面的表格中，全部选对的4分，选对但不全的得2分，选错或不选的得0分。

1、关于分子动理论，下列说法中正确的是A．布朗运动是在显微镜中看到的液体分子的无规则运动B．布朗运动是液体分子无规则运动的反映，液体温度越高，布朗运动越显著C．由水的摩尔体积和每个水分子的体积可估算出阿伏伽德罗常数D．当分子间的距离增大时，分子间的引力变大而斥力减小2、当穿过线圈中的磁通量发生变化时，下列说法中正确的是A．线圈中一定有感应电流B．线圈中一定有感应电动势C．感应电动势的大小与磁通量的变化成正比D．感应电动势的大小与线圈电阻无关3、下列说法正确的是A．物体的温度越高，分子热运动的平均动能越大B．物体内能增加，一定是物体从外界吸收了热量C．热量可以从高温物体传给低温物体，但不能从低温物体传给高温物体D．不可能从单一热源吸收热量并把它全部用来做功，而不引起其他变化4、关于气体的性质，下列说法正确的是A．气体的压强是由气体分子间的吸引和排斥产生的B．一定质量的气体，当气体分子的平均动能减小时，气体的压强可能变大C．封闭在容器中的气体很难被压缩，证明分子间有斥力D．当某一容器自由下落时，容器中气体的压强将变为零5、关于电场强度、磁感应强度的叙述，正确的是A．电场中某点的场强就是单位电量的电荷在该点受到的电场力B．运动电荷在磁感应强度不为零的地方，一定受到洛仑兹力的作用C．负点电荷形成的电场，离点电荷越近，场强越大D．磁场中某处的磁感应强度的方向就是该处电流的受力方向6、如图所示，L为一个自感系数很大的自感线圈，开关闭合后，小灯能正常发光，那么闭合开关和断开开关的瞬间，能观察到的现象分别是A．小灯逐渐变亮，小灯立即熄灭B．小灯立即亮，小灯立即熄灭C．小灯逐渐变亮，小灯比原来更亮一下再慢慢熄灭D．小灯立即亮，小灯比原来更亮一下再慢慢熄灭7、在总电压不变的条件下，黄昏时电灯比深夜暗，是因为黄昏时A．线路总电阻变大，电流变小 B．总电流一定，支路增多分去了电流C．干线电流过大，线路损失电压增大 D．总电阻变小，每个支路电流增大8、若“西电东送”中采用高压直流输电，输电电流方向自西向东，电流所在地磁场方向由南向北，则输电线中自由电子受地磁场力的方向A ．竖直向上B ．竖直向下C ．由南向北D ．由北向南9、根据磁场对电流会产生作用力的原理，人们研制出一种新型的发射炮弹的装置——电磁炮，它的基本原理如图所示。

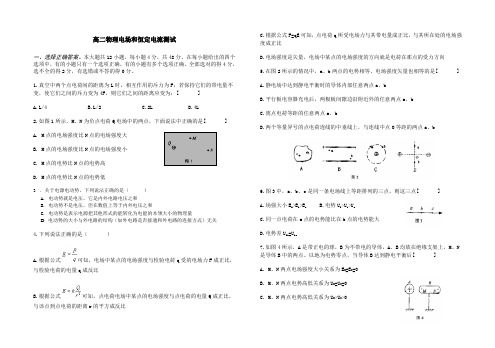

高二物理电场和恒定电流测试一、选择正确答案。

本大题共12小题，每小题4分，共48分。

在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。

全部选对的得4分，选不全的得2分，有选错或不答的得0分。

1.真空中两个点电荷间的距离为L时，相互作用的斥力为F；若保持它们的带电量不变，使它们之间的斥力变为4F，则它们之间的距离应变为：[ ]A.L/4B.L/2C.2LD.4L2.如图1所示，M、N为负点电荷Q电场中的两点，下面说法中正确的是[ ]A. M点的电场强度比N点的电场强度大B. M点的电场强度比N点的电场强度小C. M点的电势比N点的电势高D. M点的电势比N点的电势低3.．关于电源电动势，下列说法正确的是（）A. 电动势就是电压，它是内外电路电压之和B. 电动势不是电压，但在数值上等于内外电压之和C. 电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D. 电动势的大小与外电路的结构（如外电路是否接通和外电路的连接方式）无关4.下列说法正确的是（）A.根据公式可知，电场中某点的电场强度与检验电荷q受的电场力F成正比，与检验电荷的电量q成反比B.根据公式可知，点电荷电场中某点的电场强度与点电荷的电量Q成正比，与该点到点电荷的距离r的平方成反比C.根据公式F=qE可知，点电荷q所受电场力与其带电量成正比，与其所在处的电场强度成正比D.电场强度是矢量，电场中某点的电场强度的方向就是电荷在那点的受力方向5.在图2所示的情况中，a、b两点的电势相等、电场强度矢量也相等的是[ ]A.静电场中达到静电平衡时的导体内部任意两点a、bB.平行板电容器充电后，两极板间隙边沿附近外的任意两点a、bC.离点电荷等距的任意两点a、bD.两个等量异号的点电荷连线的中垂线上，与连线中点O等距的两点a、b6.图3中，a、b、c是同一条电场线上等距排列的三点，则这三点[ ]A.场强大小E a>E b>E cB.电势U a>U b>U cC.同一点电荷在a点的电势能比在b点的电势能大D.电势差U ab=U bc7.如图4所示，A是带正电的球，B为不带电的导体，A、B均放在绝缘支架上，M、N 是导体B中的两点。

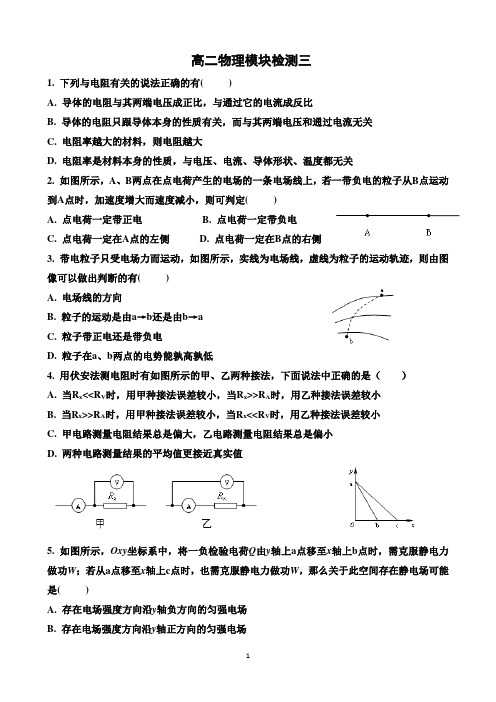

高二物理模块检测三1. 下列与电阻有关的说法正确的有( )A. 导体的电阻与其两端电压成正比，与通过它的电流成反比B. 导体的电阻只跟导体本身的性质有关，而与其两端电压和通过电流无关C. 电阻率越大的材料，则电阻越大D. 电阻率是材料本身的性质，与电压、电流、导体形状、温度都无关2. 如图所示，A、B两点在点电荷产生的电场的一条电场线上，若一带负电的粒子从B点运动到A点时，加速度增大而速度减小，则可判定( )A. 点电荷一定带正电B. 点电荷一定带负电C. 点电荷一定在A点的左侧D. 点电荷一定在B点的右侧3. 带电粒子只受电场力而运动，如图所示，实线为电场线，虚线为粒子的运动轨迹，则由图像可以做出判断的有( )A. 电场线的方向B. 粒子的运动是由a→b还是由b→aC. 粒子带正电还是带负电D. 粒子在a、b两点的电势能孰高孰低4. 用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是（）A. 当R x<<R V时，用甲种接法误差较小，当R x>>R A时，用乙种接法误差较小B. 当R x>>R A时，用甲种接法误差较小，当R x<<R V时，用乙种接法误差较小C. 甲电路测量电阻结果总是偏大，乙电路测量电阻结果总是偏小D. 两种电路测量结果的平均值更接近真实值5. 如图所示，Oxy坐标系中，将一负检验电荷Q由y轴上a点移至x轴上b点时，需克服静电力做功W；若从a点移至x轴上c点时，也需克服静电力做功W，那么关于此空间存在静电场可能是( )A. 存在电场强度方向沿y轴负方向的匀强电场B. 存在电场强度方向沿y轴正方向的匀强电场C. 处于第一象限某一位置的正点电荷形成的电场D. 处于第四象限某一位置的负点电荷形成的电场6. 如图所示，E 为一稳压电源，C 为一平行板电容器，以下操作能够维持两板间电场强度大小不变的有( )A. 保持开关S 闭合，向电容器两板间充入煤油(相对介电常数为2)B. 保持开关S 闭合，电容器极板正对面积增加一倍，极板间距减少一半C. 将开关S 断开，电容器极板正对面积减少一半，极板间距减少一半D. 将开关S 断开，电容器极板正对面积增加一倍，极板间距减少一半7. 如图所示，带电小球A 附近有用绝缘支架支撑着的金属导体B ，当开关S 1、S 2断开时，导体B 左端带有负电荷，右端带有正电荷。

四川省什邡中学高2018级高二物理《电场、恒定电流、磁场》阶段性检测4命题人：王树斌（考试时间：90分钟 总分：110分）一、单项选择题：（每小题所给的四个选项中只有一个是正确的，本题共12个小题，每小题4分，共 48分) 1.如图为金属球放入匀强电场后电场线的分布情况。

设该电场中A 、B 两点的电场强度大小分别为E A 、E B ，则A 、 B两点( )A ．E A ＝EB ，电场方向相同 B ．E A <E B ，电场方向相同C ．E A >E B ，电场方向不同D ．E A <E B ，电场方向不同2.如图所示，两块水平放置的带电平行金属板间有竖直向上的匀强电场。

一个质量为m 、带电荷量为q 的油滴以初速度v 0进入电场，并在电场中沿直线运动了一段时间，空气阻力不计，则( )A ．该油滴带负电B ．在这段时间内电场力所做的功大于油滴重力势能的变化C ．在这段时间内油滴的动能保持不变D ．在这段时间内油滴的机械能保持不变3．如图所示，已知甲空间中没有电场；乙空间中有竖直向上的匀强电场；丙空间中有竖直向下的匀强电场。

三个图中的斜面相同且绝缘，相同的带负电小球从斜面上的相同位置O 点以相同初速度v 0沿水平方向抛出，分别落在甲、乙、丙图中斜面上A 、B 、C 点(图中未画出)，距离O 点的距离分别为l OA 、l OB 、l OC 。

小球受到的电场力始终小于重力，不计空气阻力。

则( )A ．l OA ＞l OB ＞l OC B ．l OB ＞l OA ＞l OC C ．l OC ＞l OA ＞l OBD ．l OC ＞l OB ＞l OA4.如图，质量m ＝0.5 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度为L ＝1 m 的光滑绝缘框架上，磁场垂直于框架平面向下(磁场仅存在于绝缘框架内)，右侧回路电源的电动势E ＝8 V 、内电阻r ＝1 Ω，额定功率为8 W 、额定电压为4 V 的电动机正常工作，则磁场的磁感应强度为(g ＝10 m/s 2)( )A ．1.5 TB ．1 TC ．2 TD ．1.73 T5.如图，匀强电场中的A 、B 、C 三点的连线构成边长为3a 的等边三角形。

高二物理十月模拟考试试卷一、选择题(共10小题，每题4分，共40分。

全部选对的得4分，选不全的得2分，有选错或不答的得0分。

其中第2、4、9题为多选题。

)1.下列关于电源电动势的说法中正确的是( )A.在某电源的电路中，每通过2C 的电荷量，电源提供的电能是4J ，那么这个电源的电动势是0.5 VB.电源的路端电压增大时，其电源的电动势一定也增大C.无论内电压和外电压如何变化，其电源的电动势一定不变D.电源的电动势越大，电源所能提供的电能就越多 2.关于电功和电热.以下说法正确的是( ) A.外电路电流做的功一定等于电热 B.外电路中电流所做的功一定大于电热C.只有在外电路是纯电阻的情况下，电功才等于电热D.当外电路有电动机、电解槽的情况下电流做的功将转化为热能、机械能、化学能，因此，电功大于电热 3.根据R ＝ρl S 可以导出电阻率的表达式ρ＝RSl ，对温度一定的某种金属导线来说，它的电阻率( )A.跟导线的电阻R 成正比B.跟导线的横截面积S 成正比C.跟导线的长度l 成反比D.只由其材料的性质决定 4.用控制变量法，可以研究影响平行板电容器电容的因素(如图).设两极板正对面积为S ，极板间的距离为d ，静电计指针偏角为θ.实验中，极板所带电荷量不变，则( )A.保持S 不变，增大d ，则θ变大B.保持S 不变，增大d ，则θ变小C.保持d 不变，减小S ，则θ变大D.保持d 不变，减小S ，则θ不变5.一电池外电路断开时的路端电压为3 V ，接上8 Ω的负载后路端电压降为2.4 V ，则可以判定电池的电动势E 和内阻r 为( )A.E ＝2.4 V ，r ＝1 ΩB.E ＝3 V ，r ＝2 ΩC.E ＝2.4 V ，r ＝2 ΩD.E ＝3 V ，r ＝1 Ω6.两个等量异种点电荷位于x 轴上，相对原点对称分布，正确描述电势 随位置x 变化规律的是图（ ）7.如图所示，虚线表示某点电荷Q 所激发电场的等势面，已知a 、b 两点在同一等势面上，c 、d 两点在另一个等势面上.甲、乙两个带电粒子以相同的速率，沿不同的方向从同一点a 射入电场，在电场中沿不同的轨迹adb 曲线、acb 曲线运动.则下列说法中正确的是( )甲乙A.两粒子电性相同B.甲粒子经过c 点时的速率大于乙粒子经过d 点时的速率C.两个粒子的电势能都是先减小后增大D.经过b 点时，两粒子的动能一定相等8.如图所示是小文同学研究串联电路中电流、电压特点的实物连接图.当开关闭合时，灯L 1亮，灯L 2不亮，电流表和电压表均有读数.则故障原因可能是( )A.L 1断路B.L 1短路C.L 2断路D.L 2短路9.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V ，6 W ”字样，电动机线圈的电阻R M ＝1 Ω.若灯泡恰能正常发光，下列说法正确的是( )A.电动机的输入电压是5 VB.流过电动机的电流是2 AC.电动机的效率是80%D.整个电路消耗的电功率是10 W10.如图所示电路，电源内阻不可忽略.开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( ) A.电压表与电流表的示数都减小 B.电压表与电流表的示数都增大 C.电压表的示数增大，电流表的示数减小 D.电压表的示数减小，电流表的示数增大 二、填空题（每空3分，共21分。

静电场、恒定电流测试题一、单选题（每题3分，共8题，共24分）1． 下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有 （ ）①场强E=F/q ②场强E=U/d ③场强E=kQ/r2 ④电场力做功W=Uq(A)①③ (B)②③ (C)②④ (D)①④2．P 、Q 两电荷的电场线分布如图所示，c 、d 为电场中的两点．一个离子从a 运动到b （不计重力），轨迹如图所示．则下列判断正确的是（ ） A ．P 带负电B ．c 、d 两点电势相等C ．离子在运动过程中受到P 的吸引D ．离子从a 到b ，电场力做正功3．一带电粒子射入一固定的点电荷Q 的电场中，沿如图所示的虚线由a 点运动到b 点。

a 、b 两点到点电荷Q 的距离分别为r a 和r b 且r a ＞r b 。

若不计重力，则（ ） A.带电粒子一定带正电B.带电粒子所受电场力先做正功后做负功C.带电粒子在b 点的动能大于在a 点的动能D.带电粒子在b 点的电势能大于在a 点的电势能4．如图所示，a 、b 、c 是某电场中一条电场线上的三个点，已知ab ＝bc ，a 、b 两点间电势差为10 V ，则下列说法正确的是（ ）A ．若此电场为匀强电场，则b 、c 两点间电势差等于10 VB ．若此电场为匀强电场，则b 、c 两点间电势差小于10 VC ．若此电场是孤立的负点电荷产生的电场，则b 、c 两点间电势差小于10 VD ．若此电场是孤立的正点电荷产生的电场，则b 、c 两点间电势差大于10 V5．用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。

闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得MP=l 1，PN=l 2，，则R x 的阻值为（ ）A.102l R l B.1012lR l l + C.201l R l D.2012lR l l + 6．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

静电场、恒定电流检测题一、选择题（1-7为单选每题4 分，8-10为多选每题6分，共 46分）1、两个分别带有电荷量－Q和＋3Q的相同金属小球（均可视为点电荷），固定在相距为的两处。

它们间库仑力的大小为.两小球相互接触后将其固定距离变为，则两球间库仑力的大小为( )A． F B．F C．F D．12F2、如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速率-时间图象是选项中的（）A．B．C．D．3、如图两段等长细线将质量分别为2m、m的小球A、B悬挂在O点并处于大小为E的匀强电场中。

A、B带电量分别为、，当系统处于静止状态时，可能出现的状态是（）A．B． C． D．4、图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定A．M点电势小于N点电势B．M点场强大于N点场强 C．粒子动能逐渐增大D．粒子电势能逐渐增大第4题图第5题图第7题图5、如图所示，每个电阻的阻值都是2欧，安培表内阻不计，在B、C间加6伏电压时，安培表的示数是（）A．0安 B．1安 C．2安 D．3安6、电动机正常工作时（）A．电能全部转化为内能 B．电能全部转化为机械能C．电能主要转化为机械能，只有一小部分转化为内能 D．电功率等于热功率之和7、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小8、如图，平行板电容器两极板水平放置，现将其和二极管串联接在电源上，已知A和电源正极相连，二极管具有单向导电性．一带电小球沿AB中心水平射入，打在B极板上的N点，小球的重力不能忽略且重力一定大于电场力，现通过上下移动A板来改变两极板AB间距（两极板仍平行），则下列说法正确的是（）A．若小球带正电，当AB间距增大时，小球将打在N的右侧B．若小球带正电，当AB间距减小时，小球将打在N的左侧C．若小球带负电，当AB间距减小时，小球将打在N的右侧D．若小球带负电，当AB间距增大时，小球将打在N的左侧第8题图第9题图第10题图9、如图所示，电流表、电压表均为理想电表，L为小电珠．R为滑动变阻器，电源电动势为E，内阻为r．现将开关S闭合，当滑动变阻器滑片P向左移动时，下列结论正确的是（）A．电流表示数变小，电压表示数变大 B．小电珠L变亮C．电容器C上电荷量增大 D．电源的总功率变大10、如图所示为两个不同闭合电路中两个不同电源的图像，则下列说法正确的是（）A、电动势，发生短路时的电流B、电动势，内阻C、电动势，内阻D、电流相同时，电源1的输出功率大二、实验,探究题（共14分）11、（6分）为测定一个约1.3×103Ω的电阻R的阻值，所用的器材有：多用电表、量程为0~3V的电压表(内阻约3kΩ)，滑动变阻器，电源，电键和导线若干．①多用电表表盘如图，先用多用表的欧姆挡粗测R的阻值，则应将选择开关旋到“_________”挡（选填×10Ω、×100Ω或×1kΩ），在完成欧姆调零的步骤后再进行测量，指针指在如图位置，其读数为_____________Ω．②再用“伏安法”测量R的阻值，此时使用多用表测量通过R的电流，则应将选择开关旋到直流电流“_________”挡（选填2.5mA或250mA）．12、（8分）某实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图甲所示的电路图．请回答下列问题：①图乙中的实物连线按图甲的电路图补充完整．②据实验测得的数据,作出该元件的，I-U图线如图丙所示，则元件Q在U=1.6V时的电阻值是__________Ω（保留两位有效数字），I-U图线在该点的切线的斜率的倒数1/K________ (选填“大于”、“等于”或“小于”)电阻值．四、计算题（每题10分，共40分）13、10如图所示，带有小孔的平行板极板A、B间存在匀强电场，电场强度为，极板间距离为L，其右侧有与A、B垂直的平行极板C、D，极板长度为L，C、D板加不变电压。
