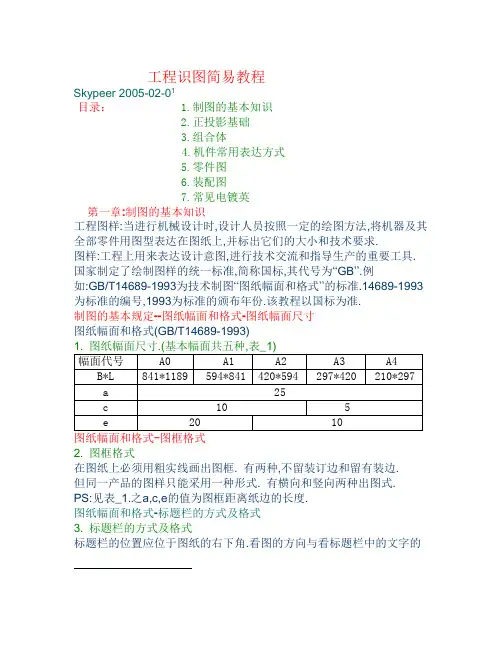

工程识图简易教程Skypeer 2005-02-01目录： 1.制图的基本知识2.正投影基础3.组合体4.机件常用表达方式5.零件图6.装配图7.常见电镀英第一章:制图的基本知识工程图样:当进行机械设计时,设计人员按照一定的绘图方法,将机器及其全部零件用图型表达在图纸上,并标出它们的大小和技术要求.图样:工程上用来表达设计意图,进行技术交流和指导生产的重要工具.国家制定了绘制图样的统一标准,简称国标,其代号为“GB”.例如:GB/T14689-1993为技术制图“图纸幅面和格式”的标准.14689-1993为标准的编号,1993为标准的颁布年份.该教程以国标为准.制图的基本规定--图纸幅面和格式-图纸幅面尺寸图纸幅面和格式(GB/T14689-1993)2. 图框格式在图纸上必须用粗实线画出图框. 有两种,不留装订边和留有装边.但同一产品的图样只能采用一种形式. 有横向和竖向两种出图式.PS:见表_1.之a,c,e的值为图框距离纸边的长度.图纸幅面和格式-标题栏的方式及格式3. 标题栏的方式及格式标题栏的位置应位于图纸的右下角.看图的方向与看标题栏中的文字的书写方向一致.制图的基本规定--比例比例(GB/T14690-1993)图样中图形与实物相应要素的线性尺寸之比. 比例分,原值比例,放大比例,缩小比例.图形上所标注的尺寸数值必须是机件的实际尺寸.制图的基本规定—字体字体(GB/T14691-1993)图样中的字体包括数字和文字.在与英文或日文国家的公司打交道时,会大量的用到外文标示的资料.在本教程的附录将会收录常见的有关电镀的英文单词和日文单词,供参考. 制图的基本规定—图线图线(GB/T17450-1998)图线的宽度分为粗细两种(0.5<b<2MM),细线的宽度为b/3.图线型式及一般应用,见下页.表_2制图的基本规定—尺寸标注标注平面图形尺寸的要求:GB/T4458.4-1984一.基本规则二.尺寸组成三.尺寸的注法1.基本规则机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图精确度关. 图样中的尺寸,以毫米为单位时,不需要标注计量单位的代号或名称;否则,必须标明. 图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应加以说明机件的每一尺寸一般只标注一次,并应标注在该结构最清晰的图形上.2.尺寸组成一个完整的尺寸由尺寸数字,尺寸线,尺寸界线组成.1.尺寸数字2.尺寸线3.尺界3.尺寸的注法线性尺寸:尺寸线必须与所标注的线段平行.尺寸数字,水平方向注写在尺寸线上方,字头朝上;垂直方向注写在尺寸线左方,字头朝左;倾斜方向注写在尺寸线斜上方,字头朝上.应避免在30°范围内注写,不可避免时可引出标注.圆,圆弧,球面尺寸:标注直径尺寸时,在尺寸数字前面加符号“∮”,半径为“R”,球面尺寸则在“∮”或“R”前加“S”其它:角度尺寸,小尺寸注法,倒角.第二章:正投影法基础投影:物体在光线的照射下,会在物体背光面的地上或墙上产生该物体的影子.投影法分为:中心投影法,平行投影法.中心投影法:投影线都从投影中心出发的投影法.常用于绘制建筑物或产品的富有真实感的立体图,也叫透视图.平行投影法:若将投影中心移到无穷远处,则所有的投影线就相互平行的投影法.正投影法和斜投影法在平行投影法中,若投影线垂直于投影面,称为正投影法,所的投影为正投影.投影线也可以倾斜于投影面,称为斜投影法,所的投影称为斜投影.工程图样主要使用正投影法,斜投影法主要用于绘制有立体感的图形.正投影的基本投影特性点在任何情况下的投影都是点.直线和平面与投影面之间的位置关系有:平行,垂斜. 当直线(平面)与投影面平行时,投影反映为实长(形);垂直时为积聚点(线);倾斜时为缩小的类似形.国家标准规定所有机械图样一律采用正投影法绘制.三视图的形成及其投影规律之一视图:按照<<机械制图>>国家标准,把物体放在观察者和投影面之间,将物体向投影面投影所得的图形.三视图:将物体朝几个方向进行投影,完整表达物体上下,左右,前后各部分的形状和大小.常用的方法是将物体朝3个方向投影得到3个投影视图,简称三视图.三视图的形成及其投影规律之二三视图的形成:3个互相垂直的投影面,形成三投影面体系.正对观察者的投影面为正平面,水平放的投影面为水平面,侧立的投影面为侧平面.将机件由前向后投影所得在正平面上的视图为主视图;由上向下投影所得在水平面上的视图为俯视图;由左向右投影所得在侧平面上的视图为左视图.按国家标准展开三视图及其投影规律以正平面为基准(该面不动),水平面绕正平面与水平面交线X轴向下转90°,侧平绕正平面与侧平面的交线Z轴向右转90°,使正,水,侧平面处于同一平面上.投影规律:主,俯视图---长对正;主,左视图---高平齐;俯,左视图---宽相等.点,线,面,立体的投影参照<<正投影的基本投影特性>>第三章组合体组合体:由基本几何体经过叠加和挖切等方式组合而成的立体.组成组合体的基本形体邻接表面的相对位置有:平齐,不平齐,相切,相交.基本形体邻接表面关系的投影:当两形体的表面平齐时,其投影之间没有线隔开;不平齐时,有线隔开;相切时,切线的投影不应画出;相交时,交线的投影应画出.组合体的视图视图分析方法:形体分析法:把形状复杂的立体分解成由基本几何体构成的方法线面分析法:运用线面的投影特性,分析视图中每条图线,封闭线框与空间形体上线,面对应关系的方法.包括线形和面形的分析.形体分析识主体,线面分析攻难点读图基本原则,方法和步骤原则:各个视图联系起来读;明确视图中线框的含义.方法和步骤:1..形体分析法:分线框,找投影,明投影,识形体,定位置,想整体2..线面分析法:按线框,找投影,明投影,识面形,定位置,想整体组合体视图的尺寸注法定形尺寸:确定组合体基本体的形状及大小的尺寸定位尺寸:确定基本体简单物体上的相互位置的尺寸总体尺寸:组合体的总长,总宽,总高尺寸常见基本体的,带截交线或相贯线形体的,常见底板的组合体的尺寸的注法见附录资料.第四章:机件常用的表达方式仅用三视图表达复杂物体时,就难于将它们的内,外部形状表达清楚.<<技术制图>>(GB/T17462-1998)中规定了绘制工程图样的表达方式.本章简单介绍视图,剖视图,断面图.另将介绍第三角投影法.视图基本视图,局部视图,斜视图,旋转视图.剖视图为了使物体内部原来不可见部分变成可见,主视图虚线变成实线,可假想用剖切面剖开机件,并将处在观察者和剖切面之间的部分移去,将剩余部分向投影面投影.这样的图形为剖视图.简称剖视.全剖视图,半剖视图,局部剖视图剖切方法:单一剖,旋转剖,阶梯剖,斜剖,组合剖.断面图断面图:假想用剖切面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图,简称断面.断面图与剖视图的区别:断面图一般只画出切断面的形状,而剖视图还要切断面后可见轮廓的投影.移出断面:画在视图外部的断面图重合断面:画在视图内部的断面图第三角投影法简介国标GB4458.1—1984中规定,我国采用第一角投影法.但一些国家和地区用第三角投影法.比如我国的台湾省,日本等.本公司的客户图面大部分是采用第三角投影法. 详细见<<附录一>>第三角投影第一角第三角第五章:零件图零件图:生产和检验零件所依据的图样.零件图必须包含制造和检验零件的全部资料. 内容包括:视图:用一组图形正确,清楚,完整地表达零件的结构形状.尺寸:完整,清晰,合理地表达零件的真实大小.技术要求:用文字或符号标注零件性能和制造,检验的要求.标题栏:列出零件的名称,材料,比例,件数,图号等.第六章:张配图张配图:表达机器或部件的图样.部件张配图:表示部件的图样.总张配图:表示一台完整机器的图样.又称总图.张配图的内容:一组视图,几种尺寸,技术要求,零件序号,明细表及标题栏.看张配图的方法和步骤1．概括了解2.分析张配原理和张配关系3.分析零件看懂零件的结构形状4.分析尺寸5.由张配图坼画零件图提问时间附录一:第三角投我們可以用很多角度去看一件物件，例如正面看、由上向下望、由右望、由左望、從底向上望等等。
《绘制组合体视图》学习手册1.2.1组合体的组合形式及其表面连接方式任何复杂零件都由若干个基本几何体组成，由两个或两个以上的基本几何体构成的物体称为组合体。
组合体的组合形式有叠加类、切割类和综合类。
组合体中的各基本体之间的相对位置关系有共面、不共面、相交和相切四种情况，如图1-2-1至图1-2-4所示。
（1）共面共面是指两个基本体之间用同一个面（平面或曲面）连接，它们之间无分界线。
（2）不共面两个基本体叠加，除叠加处表面重合外，没有公共表面，两个基本体之间有分界线。
（3）相交相交是指两基本几何体表面相交。
相交处画出交线。
（4）相切相切是指两基本几何体表面光滑过渡。
相切处不画交线。
图1-2-1 表面不平齐的画法图1-2-2 表面平齐的画法图1-2-3 表面相切的画法图1-2-4 表面相交的画法1.2.2画组合体视图的方法和步骤1.形体分析画组合体投影时，经常采用形体分析法。

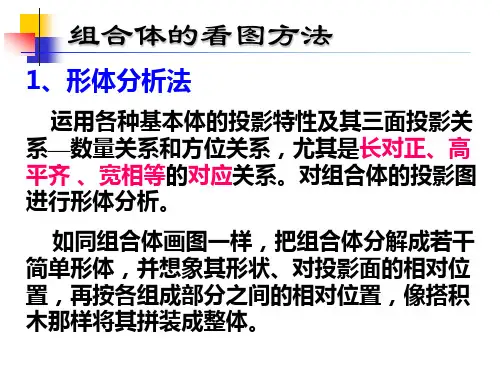

形体分析法是假想把物体分解为几个基本几何体，并确定它们的组合形式和表面连接方式。
图1-2-5 机座的形体分析2.选择视图在分析组合体的组成后，应首先合理选择主视图。
选择主视图应考虑以下原则：（1）表达形状特征原则主视图能够较多地表达组合体各组成部分的形状特征和相对位置关系，并尽量使形体上的特征面平行于投影面，以便使投影得到真实形状。
3．布置视图根据组合体的大小，定比例、选图幅，确定各视图的位置，画出各视图的基准线。
布置视图时，应注意在视图之间留出标注尺寸的空间。
4．画视图底稿画图步骤如图1-2-6所示。
5．检查检查无误后，擦去多余作图线，描深。
图1-2-6 画组合体视图的方法和步骤1.2.3组合体视图的尺寸标注组合体视图的尺寸标注应达到“完整、正确、清晰”的要求。
“完整”即尺寸齐全，标注的尺寸能唯一确定组合体的形状大小和组成部分的相对位置。
“正确”即尺寸数字和基准选择正确，符合国家标准的规定，“清晰”即尺寸标注在反映该结构最清晰的视图上，并尽量避免注在虚线上。
《建筑制图与识图》经典教案第⼆章第⼆章平⾯⽴体⼀.教学⽬的了解空间形体的分类，掌握基本平⾯形体的投影特性及形体表⾯上求点的⽅法。
能够补绘由基本平⾯体演变的简单平⾯体组合体的第三⾯投影。
⼆.教学重点重点掌握基本形体的投影特性和形体表⾯上求点的⽅法。
三.教学难点根据形体的三⾯投影，正确建⽴形体的空间模型。
通过空间想象正确判断形体表⾯上点的投影的可见性。
四.布置作业习题集§2-1 2-2概述及平⾯体的投影在建筑⼯程中的建筑物及其构配件，如果从⼏何体型⾓度来分析，它们总可以看作由⼀些形状简单，形成也简单的⼏何体组合⽽成。
在制图中常把这些⼯程上经常使⽤的单⼀⼏何形体如棱柱、棱锥、圆柱、圆锥、球和圆环等称为基本⼏何体，简称基本体。
基本体有平⾯体和曲⾯体。
由平⾯围成的基本⼏何体称为平⾯体。
⼯程中常见的平⾯体主要有棱柱、棱锥和棱锥台。
⼀、棱柱体棱柱由两个相互平⾏的底⾯和若⼲个侧棱⾯围成，相邻两侧棱⾯的交线称为侧棱线，简称棱线。
棱柱的棱线相互平⾏。
1.棱柱体的投影从三棱柱的投影图中可看到：其⽔平投影是⼀个三⾓形，它是三棱柱上、下底⾯的投影，三⾓形的三条边分别是左、右、后三个棱⾯的投影（有积聚性），三⾓形的三个顶点分别是三条棱线的⽔平投影；正⾯投影中两个并⽴的矩形是三棱柱左、右两个棱⾯的投影；正⾯投影的外形轮廓则是三棱柱后棱⾯的投影（反映实形）；正⾯投影中上、下两条⽔平线是三棱柱上、下底⾯的投影（有积聚性）；侧⾯投影只是⼀个矩形，左、右⼆棱⾯在此重影，上、下两条⽔平线仍是上、下底⾯有积聚性的投影，矩形的两条竖边中靠⾥⾯的⼀条还是三棱柱后棱⾯的投影（有积聚性）。
2.棱柱体表⾯上求点棱柱体表⾯上求点可以利⽤柱体表⾯的积聚投影来求得。
例1 已知三棱柱的三⾯投影及其表⾯上的点M和N的正⾯投影m'和n'，求作它们的另两个投影。
分析：根据已知条件，M点必在三棱柱前右侧的棱⾯上（因m'可见），⽽N 点必在三棱柱的后棱⾯上（因n'不可见）。
