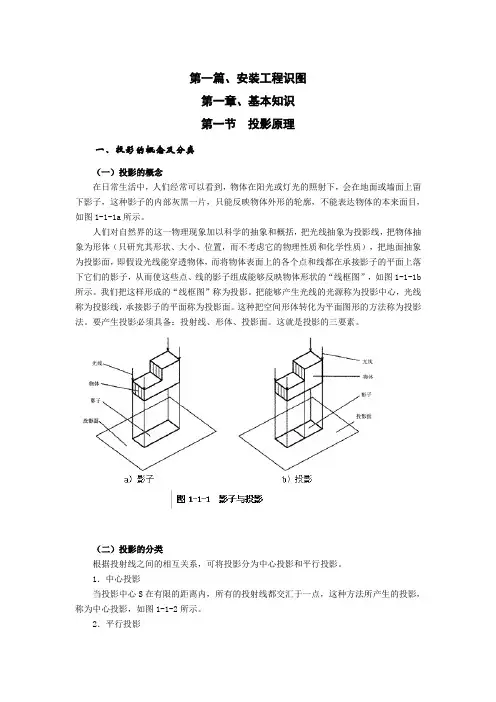

第一篇、安装工程识图第一章、基本知识第一节投影原理一、投影的概念及分类(一)投影的概念在日常生活中,人们经常可以看到,物体在阳光或灯光的照射下,会在地面或墙面上留下影子,这种影子的内部灰黑一片,只能反映物体外形的轮廓,不能表达物体的本来面目,如图1-1-1a所示。
人们对自然界的这一物理现象加以科学的抽象和概括,把光线抽象为投影线,把物体抽象为形体(只研究其形状、大小、位置,而不考虑它的物理性质和化学性质),把地面抽象为投影面,即假设光线能穿透物体,而将物体表面上的各个点和线都在承接影子的平面上落下它们的影子,从而使这些点、线的影子组成能够反映物体形状的“线框图”,如图1-1-1b 所示。
我们把这样形成的“线框图”称为投影。
把能够产生光线的光源称为投影中心,光线称为投影线,承接影子的平面称为投影面。
这种把空间形体转化为平面图形的方法称为投影法。
要产生投影必须具备:投射线、形体、投影面。
这就是投影的三要素。
(二)投影的分类根据投射线之间的相互关系,可将投影分为中心投影和平行投影。
1.中心投影当投影中心S在有限的距离内,所有的投射线都交汇于一点,这种方法所产生的投影,称为中心投影,如图1-1-2所示。
2.平行投影把投影中心S移到离投影面无限远处,则投射线可视为互相平行,由此产生的投影称为平行投影。
平行投影的投射线互相平行,所得投影的大小与物体离投影中心的距离无关。
根据投射线与投影面之间的位置关系,平行投影又分为斜投影和正投影两种:投射线与投影面倾斜时称为斜投影,如图1-1-3a所示。
投射线与投影面垂直时称为正投影,如图1-1-3b所示。
(三)工程上常用的投影图工程上常用的投影图有:正投影图、轴测投影图、透视投影图、标高投影图。
1.正投影图用正投影法把形体向两个或两个以上互相垂直的投影面进行投影,再按一定的规律将其展开到一个平面上,所得到的投影图称为正投影图,如图1-1-4所示。
它是工程上最主要的图样。
安装工程识图教程
安装工程识图是一种重要的技能,用于理解和解释各种安装工程图纸。
它涉及到图形识别、标记规则和符号解释等方面的知识。
本文将为你提供一篇500字的安装工程识图教程。
首先,要理解安装工程图纸的基本组成部分。
一份标准的安装工程图纸通常包括平面图、立面图和细部图等。
平面图是从上方观察安装位置的图纸,立面图是从侧面观察安装位置的图纸,而细部图则是对安装位置的特定部分进行放大的图纸。
其次,要学会阅读和理解图纸上的尺寸标注。
尺寸是指物体的大小和位置,通常以毫米或英寸为单位。
尺寸标注通常用直线和箭头表示,箭头指向被测量的物体,并注明具体的尺寸数值。
通过理解尺寸标注,我们可以准确地了解要安装的设备或构件的大小和位置。
另外,要学会解释图纸上的符号和标记。
安装工程图纸上常用的符号包括电气符号、液压符号和气动符号等。
这些符号用于表示电气设备、管路和控制阀等的功能和特性。
此外,安装工程图纸还会用到一些常见的标记,例如箭头表示液流的流向,战斗的斜线表示管路的连接等。
最后,要学会根据安装工程图纸制定安装计划。
在理解和解释图纸的基础上,我们可以根据图纸上的信息编制详细的安装计划。
安装计划应包括材料清单、安装步骤和工期等内容,以确保安装工程的顺利进行。
综上所述,安装工程识图是一项重要的技能,它可以帮助我们理解和解释安装工程图纸。
通过学习和掌握识图的基本知识和技巧,我们可以准确地理解和解读图纸上的信息,并制定相应的安装计划。
希望本文的教程对你有所帮助。

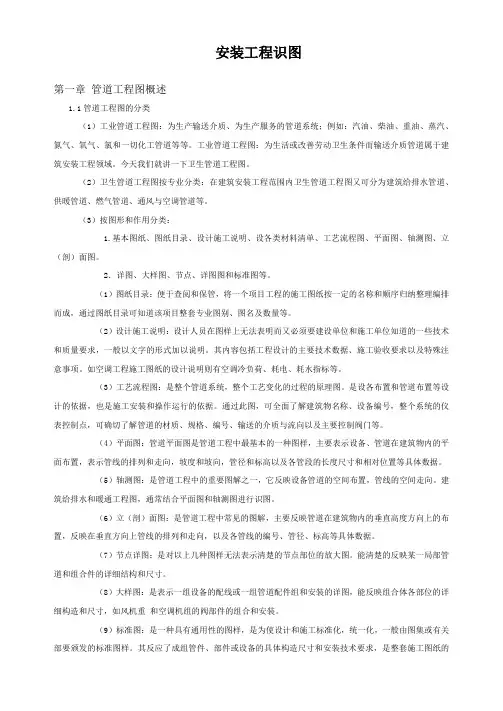

安装工程识图第一章管道工程图概述1.1管道工程图的分类(1)工业管道工程图:为生产输送介质、为生产服务的管道系统;例如:汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。
工业管道工程图:为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。
今天我们就讲一下卫生管道工程图。
(2)卫生管道工程图按专业分类:在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。
(3)按图形和作用分类:1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立(剖)面图。
2.详图、大样图、节点、详图图和标准图等。
(1)图纸目录:便于查阅和保管,将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成,通过图纸目录可知道该项目整套专业图别、图名及数量等。
(2)设计施工说明:设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明。
其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。
如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。
(3)工艺流程图:是整个管道系统,整个工艺变化的过程的原理图。
是设各布置和管道布置等设计的依据,也是施工安装和操作运行的依据。
通过此图,可全面了解建筑物名称、设备编号,整个系统的仪表控制点,可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
(4)平面图:管道平面图是管道工程中最基本的一种图样,主要表示设备、管道在建筑物内的平面布置,表示管线的排列和走向,坡度和坡向,管径和标高以及各管段的长度尺寸和相对位置等具体数据。
(5)轴测图:是管道工程中的重要图解之一,它反映设备管道的空间布置,管线的空间走向。
建筑给排水和暖通工程图,通常结合平面图和轴测图进行识图。
(6)立(剖)面图:是管道工程中常见的图解,主要反映管道在建筑物内的垂直高度方向上的布置,反映在垂直方向上管线的排列和走向,以及各管线的编号、管径、标高等具体数据。
安装工程识图第一章管道工程图概述1.1管道工程图的分类(1)工业管道工程图:为生产输送介质、为生产服务的管道系统;例如:汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。
工业管道工程图:为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。
今天我们就讲一下卫生管道工程图。
(2)卫生管道工程图按专业分类:在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。
(3)按图形和作用分类:1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立(剖)面图。
2.详图、大样图、节点、详图图和标准图等。
(1)图纸目录:便于查阅和保管,将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成,通过图纸目录可知道该项目整套专业图别、图名及数量等。
(2)设计施工说明:设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明。
其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。
如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。
(3)工艺流程图:是整个管道系统,整个工艺变化的过程的原理图。
是设各布置和管道布置等设计的依据,也是施工安装和操作运行的依据。
通过此图,可全面了解建筑物名称、设备编号,整个系统的仪表控制点,可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
(4)平面图:管道平面图是管道工程中最基本的一种图样,主要表示设备、管道在建筑物内的平面布置,表示管线的排列和走向,坡度和坡向,管径和标高以及各管段的长度尺寸和相对位置等具体数据。
(5)轴测图:是管道工程中的重要图解之一,它反映设备管道的空间布置,管线的空间走向。
建筑给排水和暖通工程图,通常结合平面图和轴测图进行识图。
(6)立(剖)面图:是管道工程中常见的图解,主要反映管道在建筑物内的垂直高度方向上的布置,反映在垂直方向上管线的排列和走向,以及各管线的编号、管径、标高等具体数据。
电气安装工程识图教程(一)电气安装工程识图是一门非常重要的课程,对于电气工程师来说,掌握好识图技巧是十分必要的。
在电气安装工作中,若无法正确识图,则极易带来工作的失误和质量问题。
要想掌握好电气安装工程识图,需要进行系统性的学习和掌握。
下面就来详细介绍一下电气安装工程识图教程。
一、基础知识首先,需要学习电气安装工程的基本知识,包括电气元件、电气符号、电气设备等。
只有掌握了电气安装工程的基础知识,才能够进一步理解和识别电气安装工程的图纸。
二、绘图要求电气安装工程识图是一项严谨的工作,要求绘图人员在制图时要认真细致,要按照一定的绘图要求进行绘制。
这包括制图规格、字体要求等。
同时,在绘制过程中还需要注意符号的大小和布局等细节问题。
三、电气符号的认识和应用电气符号是电气安装工程中的重要组成部分,掌握电气符号的含义是非常必要的。
在电气安装工作中,需要能够熟练识别各种常见的电气符号,并能够根据实际情况正确应用这些符号。
四、电气图纸的种类和特点电气图纸是电气工程中重要的文档,不同的电气工程要使用不同种类的电气图纸。
因此,需要根据实际情况了解和掌握各种不同的电气图纸的特点和应用。
五、电气图纸的读法和解释电气安装工程图纸包含了大量的信息,能够准确快速地读懂电气图纸是非常重要的。
因此,需要对各种常见的电气图纸及其含义进行认识和解释,了解电气图纸中的各种符号和标注含义。
综上所述,电气安装工程识图教程是一个系统性的课程,需要通过实际操作和学习才能够掌握。
在电气安装工作中,掌握好识图技巧是非常重要的,只有掌握了识图技巧,才能够保障电气安装工程的质量和工作效率。
电气安装工程识图教程(1)电气安装工程识图教程在进行电气安装工程时,识图是非常重要的一部分,它能够帮助安装工程师快速准确地了解电气系统的结构、功能和工作原理,从而能够更好地进行现场施工。
下面是电气安装工程识图教程,帮助大家更好地理解电气安装工程的识图。
1.基本电气图纸在进行电气安装工程时,首先需要了解基本电气图纸的内容。
基本电气图纸是指包含电气系统的真实结构和图形表达的图纸,可以将其分为以下几类:单线图:单线图是电气安装工程中最常用的图纸,它用一条线表示电路中某一种电路元件,包括电源、开关、熔断器等。
在单线图中,元件符号代表电气元件类型。
常见的具体符号有:直流电源、交流电源、普通开关、接触器、保险丝等。
接线图:接线图体现了各电路元件之间的连接方式,也就是电气系统的接线图。
在接线图中,元件外框代表连接脚位,两个连接脚之间的虚线代表连接方式。
2.电气设备之间的连接方式在电气安装工程中,不同的设备之间都需要进行连接,以形成一个完整的电气系统。
下面是不同设备之间的连接方式说明:电源到电器的连接:电源正和负极连接到开关,开关和保险丝连接,然后与电器连接。
电器之间的连接:电器之间通过导体连接,可以在单线接线图中体现出来。
3.电气元件的分类为了方便在单线接线图上表达、编写电路,电气元件根据其在电路中所起的作用和功能不同,可以分为以下五类:电源元件:电源是电气系统的起点,无论是交流电还是直流电,都需要有电源。
常见的电源元件有:电源插头、电池、发电机等。
开关元件:电气系统中最常见的元件之一,也是最基本的元件之一。
开关的作用主要是控制电路通断,它可以将电路连接或断开。
常见的开关元件有:开关、按钮、切换开关等。
安全保护元件:这些元件可以保护电器和设备,防止电路短路和过载。
常见的安全保护元件有:保险丝、熔断器、断路器等。
电动机和执行器元件:这些元件用于执行运动控制和力量转移。
常见的电动机和执行器元件有:电动机、气动元件等。
安装工程识图与制图教案第一章:安装工程识图基础1.1 安装工程识图概述了解安装工程识图的重要性掌握安装工程识图的基本概念1.2 安装工程图纸的分类与特点熟悉不同类型的安装工程图纸理解各种图纸的用途和特点1.3 安装工程图纸的符号与标记学习常见的安装工程图纸符号掌握各种标记的含义和应用第二章:安装工程制图原理与方法2.1 安装工程制图原理掌握投影原理和视图概念理解图样布局和比例尺的应用2.2 安装工程制图方法学习绘制直线、曲线和文字的方法掌握图样标注和尺寸标注的技巧2.3 安装工程制图规范与标准了解安装工程制图的国家标准和行业规范遵循规范进行制图,保证图纸的质量第三章:安装工程常用材料图样3.1 常用金属材料图样熟悉常见金属材料的名称和编号掌握金属材料图样的表示方法3.2 常用非金属材料图样了解常用非金属材料的类型和特性学习非金属材料图样的表示方法3.3 安装工程常用零件图样掌握常用零件的形状和结构学习零件图样的绘制方法第四章:安装工程图样的表示方法4.1 安装工程图样的线型和比例熟悉不同线型和比例的应用场景掌握线型和比例的转换方法4.2 安装工程图样的标注和说明学习图样标注的规则和方法理解图样说明的编写要求4.3 安装工程图样的符号和标记掌握常见符号和标记的定义和用法熟悉特殊符号和标记的含义和应用第五章:安装工程图样的实例解读5.1 安装工程图纸的阅读方法学习阅读图纸的步骤和技巧理解图纸中的信息和要求5.2 安装工程图纸的实例分析分析实际工程图纸的案例解读图纸中的内容和要求5.3 安装工程图纸的绘制和修改学习绘制和修改图纸的方法和技巧掌握图纸的审查和修改流程第六章:安装工程平面图识读6.1 平面图的基础知识了解平面图的定义和作用掌握平面图的阅读方法和步骤6.2 平面图的符号与标注学习平面图中常见的符号和标注理解符号和标注的含义和应用6.3 常见安装工程平面图解读分析常见的安装工程平面图案例解读平面图中的信息和要求第七章:安装工程立面图识读7.1 立面图的基础知识了解立面图的定义和作用掌握立面图的阅读方法和步骤7.2 立面图的符号与标注学习立面图中常见的符号和标注理解符号和标注的含义和应用7.3 常见安装工程立面图解读分析常见的安装工程立面图案例解读立面图中的信息和要求第八章:安装工程剖面图识读8.1 剖面图的基础知识了解剖面图的定义和作用掌握剖面图的阅读方法和步骤8.2 剖面图的符号与标注学习剖面图中常见的符号和标注理解符号和标注的含义和应用8.3 常见安装工程剖面图解读分析常见的安装工程剖面图案例解读剖面图中的信息和要求第九章:安装工程详图识读9.1 详图的基础知识了解详图的定义和作用掌握详图的阅读方法和步骤9.2 详图的符号与标注学习详图中常见的符号和标注理解符号和标注的含义和应用9.3 常见安装工程详图解读分析常见的安装工程详图案例解读详图中的信息和要求第十章:安装工程制图实践10.1 制图实践的基本要求掌握实践制图的基本要求和流程遵循实践制图的规范和标准10.2 制图实践的步骤和方法学习实践制图的步骤和方法熟悉实践制图的工具和技巧10.3 安装工程制图实践案例分析实际安装工程制图的案例完成制图实践任务,提升制图能力重点和难点解析重点环节1:安装工程识图基础安装工程识图的重要性安装工程图纸的分类与特点安装工程图纸的符号与标记重点环节2:安装工程制图原理与方法安装工程制图原理安装工程制图方法安装工程制图规范与标准重点环节3:安装工程常用材料图样常用金属材料图样常用非金属材料图样安装工程常用零件图样重点环节4:安装工程图样的表示方法安装工程图样的线型和比例安装工程图样的标注和说明安装工程图样的符号和标记重点环节5:安装工程图样的实例解读安装工程图纸的阅读方法安装工程图纸的实例分析安装工程图纸的绘制和修改重点环节6:安装工程平面图识读平面图的基础知识平面图的符号与标注常见安装工程平面图解读重点环节7:安装工程立面图识读立面图的基础知识立面图的符号与标注常见安装工程立面图解读重点环节8:安装工程剖面图识读剖面图的基础知识剖面图的符号与标注常见安装工程剖面图解读重点环节9:安装工程详图识读详图的基础知识详图的符号与标注常见安装工程详图解读重点环节10:安装工程制图实践制图实践的基本要求制图实践的步骤和方法安装工程制图实践案例全文总结和概括:本文详细解析了安装工程识图与制图教案的十个重点环节,包括安装工程识图基础、安装工程制图原理与方法、安装工程常用材料图样、安装工程图样的表示方法、安装工程图样的实例解读、安装工程平面图识读、安装工程立面图识读、安装工程剖面图识读、安装工程详图识读以及安装工程制图实践。
安装工程识图与制图教案第一章:安装工程识图与制图概述1.1 安装工程识图的基本概念1.2 安装工程制图的用途和重要性1.3 安装工程识图与制图的基本要求1.4 安装工程识图与制图的标准与规范第二章:安装工程图样的表示方法2.1 图形符号的识别与使用2.2 安装工程常用的图线和比例2.3 安装工程图样的标注方法2.4 安装工程图样的画图方法与技巧第三章:安装工程平面图的识读3.1 平面图的基本概念3.2 平面图的表示方法与识读技巧3.3 常见安装工程平面图的识读实例3.4 安装工程平面图的绘制方法与步骤第四章:安装工程立面图和剖面图的识读4.1 立面图和剖面图的基本概念4.2 立面图和剖面图的表示方法与识读技巧4.3 常见安装工程立面图和剖面图的识读实例4.4 安装工程立面图和剖面图的绘制方法与步骤第五章:安装工程节点图和详图的识读5.1 节点图和详图的基本概念5.2 节点图和详图的表示方法与识读技巧5.3 常见安装工程节点图和详图的识读实例5.4 安装工程节点图和详图的绘制方法与步骤第六章:安装工程电气图的识读6.1 电气图的基本概念与分类6.2 电气图的表示方法与识读技巧6.3 常见安装工程电气图的识读实例6.4 安装工程电气图的绘制方法与步骤第七章:安装工程管道图的识读7.1 管道图的基本概念与分类7.2 管道图的表示方法与识读技巧7.3 常见安装工程管道图的识读实例7.4 安装工程管道图的绘制方法与步骤第八章:安装工程通风与空调图的识读8.1 通风与空调图的基本概念与分类8.2 通风与空调图的表示方法与识读技巧8.3 常见安装工程通风与空调图的识读实例8.4 安装工程通风与空调图的绘制方法与步骤第九章:安装工程给排水图的识读9.1 给排水图的基本概念与分类9.2 给排水图的表示方法与识读技巧9.3 常见安装工程给排水图的识读实例9.4 安装工程给排水图的绘制方法与步骤第十章:安装工程消防图的识读10.1 消防图的基本概念与分类10.2 消防图的表示方法与识读技巧10.3 常见安装工程消防图的识读实例10.4 安装工程消防图的绘制方法与步骤第十一章:安装工程Autocad绘图基础11.1 AutoCAD在安装工程中的应用11.2 AutoCAD的基本操作与界面熟悉11.3 安装工程图形的绘制与编辑11.4 AutoCAD绘图的注意事项与技巧第十二章:安装工程三维图形的绘制12.1 三维图形的基本概念12.2 三维图形的绘制与编辑方法12.3 安装工程三维图形实例操作12.4 三维图形在安装工程中的应用优势第十三章:安装工程图形的打印与输出13.1 打印与输出设置13.2 安装工程图形的打印方法13.3 安装工程图形输出的注意事项13.4 安装工程图形打印与输出的实践应用第十四章:安装工程图纸的审核与修改14.1 安装工程图纸的审核内容14.2 安装工程图纸的修改方法14.3 安装工程图纸审核与修改的实践案例14.4 提高安装工程图纸审核与修改效率的技巧第十五章:安装工程识图与制图的实践应用15.1 安装工程识图与制图的实际意义15.2 安装工程识图与制图的实践操作15.3 安装工程识图与制图在实际工程中的应用案例15.4 提高安装工程识图与制图能力的建议与方法重点和难点解析本文主要介绍了安装工程识图与制图的基础知识、表示方法、绘制技巧以及实践应用。
