建筑工程识图与制图建筑工程是一个复杂而又精密的行业，需要经过大量的规划、设计和施工过程。

识图与制图是建筑工程中不可或缺的一环，它涉及到建筑物的构造、材料和尺寸等方面，为整个工程的顺利进行提供了基础和保障。

建筑工程识图是指对设计图纸进行理解和解读的过程。

在识图过程中，建筑师需要熟悉各种图纸符号和标注，理解设计意图，了解建筑构造和组成部分，从而能够准确地理解和绘制图纸。

识图过程中需要注意的是细节和精确性，因为建筑工程的设计和施工需要严格遵守图纸中的要求和规定。

制图是将设计意图转化为具体图纸的过程。

制图过程需要建筑师具备熟练的绘图技巧和图纸制作工具的使用能力。

在制图过程中，建筑师需要将设计师的意图转化为实际可操作的图纸，需要考虑到材料、尺寸、比例等因素，确保图纸的准确性和可读性。

制图过程还需要细致入微的工作态度和高度的专注力，因为任何一个失误都可能对整个工程造成影响。

建筑工程识图与制图的核心是图纸的准确性。

一份精确的图纸是建筑工程成功的关键。

在图纸的准备过程中，建筑师需要确保所有的细节都得到准确的表达，包括建筑物的内外部布局、构造细节、材料标准、尺寸要求等等。

图纸中的每一行每一笔都代表着建筑师的专业知识和技术能力，因此需要精确严谨地进行制作。

除了准确性，图纸的可读性也是建筑工程识图与制图中不可忽视的方面。

图纸需要能够被施工方准确理解和执行。

因此，建筑师需要使用清晰的线条和颜色，合理的图例和标注，以及简明扼要的文字说明。

只有确保了图纸的可读性，才能避免施工过程中的误解和错误，保证工程的顺利进行。

识图与制图不仅仅是建筑师的工作，也需要与其他相关专业密切合作。

例如结构工程师、电气工程师、暖通工程师等，在图纸制作过程中需要与这些专业人员进行充分的沟通和交流，确保各方面要求得到满足。

当然，识图与制图过程中也需要使用计算机辅助设计 (CAD) 等软件来提高效率和准确性。

总之，建筑工程识图与制图是一个非常重要的环节，直接关系到整个建筑工程的顺利进行。

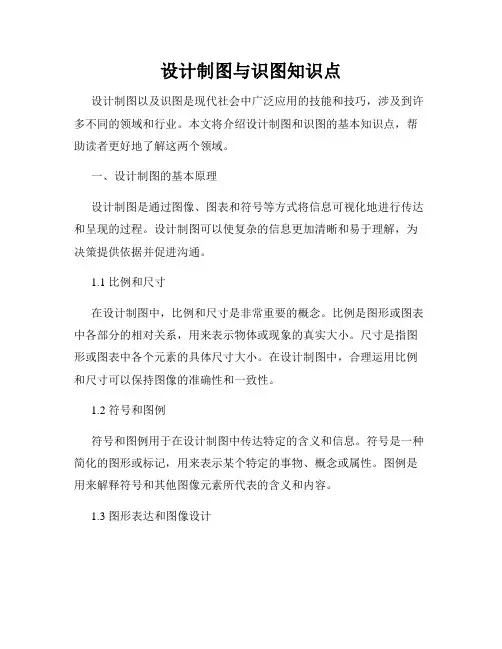

设计制图与识图知识点设计制图以及识图是现代社会中广泛应用的技能和技巧，涉及到许多不同的领域和行业。

本文将介绍设计制图和识图的基本知识点，帮助读者更好地了解这两个领域。

一、设计制图的基本原理设计制图是通过图像、图表和符号等方式将信息可视化地进行传达和呈现的过程。

设计制图可以使复杂的信息更加清晰和易于理解，为决策提供依据并促进沟通。

1.1 比例和尺寸在设计制图中，比例和尺寸是非常重要的概念。

比例是图形或图表中各部分的相对关系，用来表示物体或现象的真实大小。

尺寸是指图形或图表中各个元素的具体尺寸大小。

在设计制图中，合理运用比例和尺寸可以保持图像的准确性和一致性。

1.2 符号和图例符号和图例用于在设计制图中传达特定的含义和信息。

符号是一种简化的图形或标记，用来表示某个特定的事物、概念或属性。

图例是用来解释符号和其他图像元素所代表的含义和内容。

1.3 图形表达和图像设计图形表达和图像设计是设计制图的核心要素。

通过合理运用图形表达和图像设计可以增强信息的表达效果和吸引力。

包括图像选择、构图、色彩运用和排版等方面。

二、识图的基本方法识图是通过观察和分析图像来获取信息、认识事物的过程。

在现实生活和学习工作中，我们常常需要运用识图的能力来理解和处理各种问题。

2.1 视觉细节和特征通过观察图像的细节和特征，可以获取更多的信息。

细节包括线条、形状、颜色、纹理和阴影等方面。

特征是指图像中独特和显著的元素或属性。

2.2 图像分析和解读图像分析和解读是识图的关键步骤。

通过观察和思考，分析图像中的各个元素之间的关系和作用，进而理解图像所传达的信息和意义。

这需要培养观察力、思考能力和逻辑思维能力。

2.3 模式识别和归纳推理模式识别是指在一系列图像中发现共同的特征和规律。

归纳推理是将已知的信息和规律应用到新的情境中去。

这些能力可以通过大量的练习和实践来提高。

三、设计制图与识图的应用领域设计制图和识图在各个领域都有广泛的应用。

以下是其中的一些示例：3.1 工程和建筑设计和制图在工程和建筑领域中起到至关重要的作用。

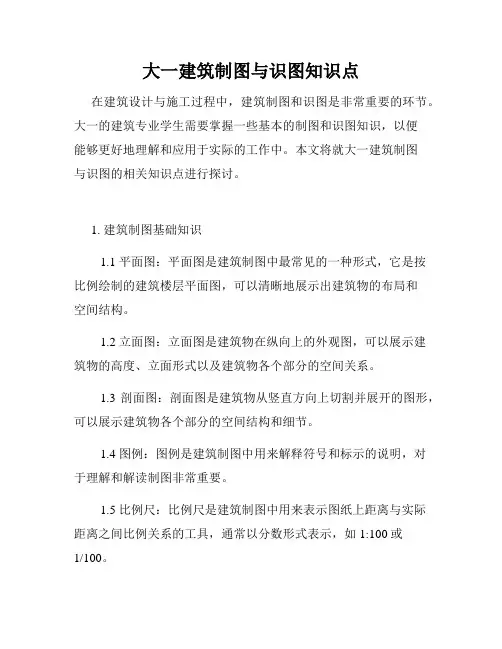

大一建筑制图与识图知识点在建筑设计与施工过程中，建筑制图和识图是非常重要的环节。

大一的建筑专业学生需要掌握一些基本的制图和识图知识，以便能够更好地理解和应用于实际的工作中。

本文将就大一建筑制图与识图的相关知识点进行探讨。

1. 建筑制图基础知识1.1 平面图：平面图是建筑制图中最常见的一种形式，它是按比例绘制的建筑楼层平面图，可以清晰地展示出建筑物的布局和空间结构。

1.2 立面图：立面图是建筑物在纵向上的外观图，可以展示建筑物的高度、立面形式以及建筑物各个部分的空间关系。

1.3 剖面图：剖面图是建筑物从竖直方向上切割并展开的图形，可以展示建筑物各个部分的空间结构和细节。

1.4 图例：图例是建筑制图中用来解释符号和标示的说明，对于理解和解读制图非常重要。

1.5 比例尺：比例尺是建筑制图中用来表示图纸上距离与实际距离之间比例关系的工具，通常以分数形式表示，如1:100或1/100。

2. 基本的建筑制图工具2.1 绘图仪器：在建筑制图过程中，常用的绘图仪器有铅笔、绘图板、直尺、三角板等。

绘图仪器的选择要根据具体情况和需求来进行。

2.2 绘图用纸：建筑制图通常使用专门的绘图纸，有不同尺寸和规格可供选择，如A1、A2、A3等。

2.3 图形符号：建筑制图中使用各种图形符号来表示不同的建筑元素，如墙、门窗、家具等。

2.4 CAD软件：在现代建筑制图中，计算机辅助设计软件（CAD）已经成为不可或缺的工具，它可以提高制图效率和准确性。

3. 基本的建筑识图知识3.1 分析建筑空间：通过观察平面图、立面图和剖面图，可以对建筑空间进行分析，了解建筑布局、空间层次和交通流线等。

3.2 辨识建筑元素：通过观察建筑制图中的图形符号和标示，可以辨识并理解不同的建筑元素，如墙体、柱子、梁等。

3.3 识别建筑尺寸：通过观察建筑制图中的尺寸标注，可以了解建筑物各个部分的尺寸和比例关系，有助于实际施工和材料采购。

3.4 分析建筑细部：通过观察剖面图和细节图，可以分析建筑细部的构造和连接方式，有助于理解建筑物的整体结构和施工过程。

制图与识图实训报告（3篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如总结报告、演讲发言、策划方案、合同协议、心得体会、计划规划、应急预案、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as summary reports, speeches, planning plans, contract agreements, insights, planning, emergency plans, teaching materials, essay summaries, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!制图与识图实训报告（3篇）下面是本店铺精心为同学们整理的制图与识图实训报告（3篇）在同学们参考的同时，也可以分享一下本店铺给您的同桌。

建筑制图与识图建筑制图与识图是建筑设计中不可或缺的一环。

它们在建筑设计的不同阶段起到不同的作用，但都是帮助建筑师表达设计意图的工具。

本文将从以下三个方面探讨建筑制图与识图在建筑设计中的作用：制图与识图的定义和分类、制图与识图在不同设计阶段的应用、以及如何提高建筑制图与识图的能力。

一、制图与识图的定义和分类制图是指根据设计意图和技术规范，用不同的图形符号、比例和尺寸等要素，将设计方案变为建筑工程图的过程。

它是建筑设计的一个重要环节，不仅可以帮助建筑师清晰表达设计意图，而且可以作为工程施工的依据。

建筑制图可以分为以下几类：1.平面图：包括景观平面图、机电平面布置图、室内平面图等。

2.立面图：包括外墙立面图、内墙立面图、剖面图等。

3.构造图：包括钢结构图、混凝土结构图等。

4.细部图：包括门窗细部图、檐口细节图等。

识图是建筑设计过程中需要具备的一种能力，即根据不同意图、标准和规范的要求，通过观察和分析构件、比例、尺寸等要素，识别图纸上表示的建筑元素。

它是建筑师必备的技能之一，可以帮助建筑师更好的理解设计意图并进行设计。

识图可以分为以下几类：1.比例识图：指根据绘制图纸的比例关系来理解图纸上表示的建筑元素。

2.构件识图：指根据建筑构件的轮廓、形态、尺寸等要素来理解图纸上表示的建筑元素。

3.尺寸识图：指根据建筑元素的尺寸标注、尺度等要素来理解图纸上表示的建筑元素。

二、制图与识图在不同设计阶段的应用在建筑设计的不同阶段，建筑制图与识图起到不同的作用。

下面将分别从初步设计、施工图设计、以及竣工验收三个阶段谈论其在设计中的应用。

1.初步设计阶段：在设计初期，建筑师需要进行初步的方案设计，并根据该方案制作出设计草图。

此时建筑师需要具备较高的识图能力，可以通过观察和分析设计草图中的构件、比例、尺寸等要素，以及通过比较不同设计方案的差异等来选择出最为合适的设计方案。

此外，建筑师还需要根据选定的设计方案制作出透视图、平面图等，并标注出相关尺寸、比例等信息，以便之后的施工图设计和施工实施过程中的参考。

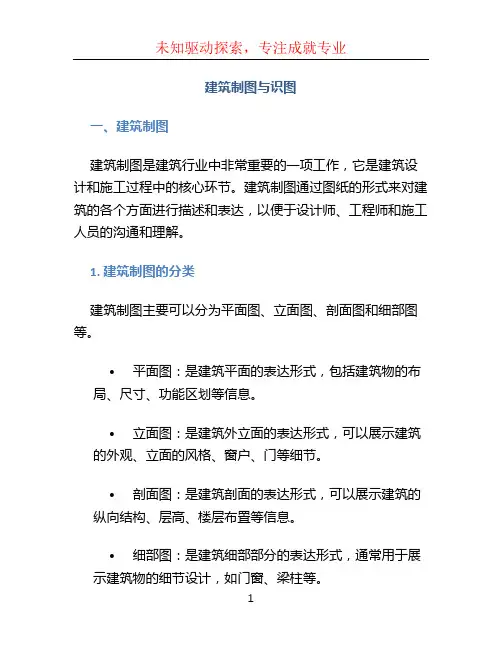

建筑制图与识图一、建筑制图建筑制图是建筑行业中非常重要的一项工作，它是建筑设计和施工过程中的核心环节。
