建筑制图与识图教程
- 格式：ppt
- 大小：1.23 MB
- 文档页数：33
下载文档原格式
合集下载
建筑工程制图与识图PPT课件
立体的三面投影图
三面投影图是采用正投影法将空间几何 元素或几何形体分别投影到相互垂直的三个 投影面上，并按一定的规律将投影面展开成 一个平面，把获得的投影排列在一起，使多 个投影互相补充，以便确切地、唯一地反映 表达对象的空间位置或形状。这种图又称正 投影图。
三面投影体系的建立
正立投影面 V 〔V面〕
正面投影积聚为一点；水 平投影及侧面投影平行于OY轴， 且反映实长。
侧垂线〔垂直于W面，同时平行于H、
V面的直线〕
Z
V
a
b
a
b Z a(b)
ab X
O
YW
A
BW
X
O
a
b
YH
Ha
b
侧面投影积聚为一点；水平投影
Y 及正面投影平行于OX轴，且反映实长。
投影面垂直线的投影特性
投影面垂直线的投影特性可概括如下： 〔1〕直线在它所垂直的投影面上的投影积聚成一点； 〔2〕该直线在其他两个投影面上的投影分别垂直于 相应的投影轴，且都等于该直线的实长。
§1-2 正投影的根本 性质
研究投影的根本性质，旨在研究空间几 何元素本身与其落在投影面上的投影之间的 一一对应关系。其中最主要的是要弄清楚哪 些空间几何特征在投影图上保持不变；哪些 空间几何特征发生了变化和如何变化。
由于正投影具有较好的度量性，因此工 程制图的根底主要是正投影法，所以必须先 掌握正投影的根本性质〔以后除特别指明外，
两面投影体系的建立：
V
V——正面投影面
a
H——水平投影面 OX——投影轴
X
ax
AO
点的两面投影能够 唯一确定点的空间位 置。
H
a
点的两面投影图的形成
建筑工程制图与识图课件
3）常用光线
产生建筑阴影的光线，主要为阳光，而太 阳距地球非常遥远，其光线可视为平行光 线。因此，在建筑物的投影图上作阴影， 光源设定在无限远处，光线是相互平行的。
为便于作图，对光线L的方向作如下规定 （见下图）。
2、点的落影
空间点在某承影面上的落影，实际为过该点的光线与该承影面的交 点。过空间点的光线可看作一条直线，而承影面可以是处于特殊位置 或一般位置的平面或曲面。因此，求一空间点的落影，实质上就可归 结为求过空间点的直线与平面或曲面相交的问题，其交点即为该空间 点在承影面上的落影点。
4、平面的落影
1）求平面落影的方法
平面多边形较常见，如三角形、四边形、五边形等。这类平面多边 形在投影面或其它承影平面上的落影，实际上就是求其轮廓线的落影， 此落影可通过求出平面多边形各顶点的落影，依次相连而得。
2）平面与投影面平行
如果平面与投影面平行，则此平面在该投影面上的落影反映平面实 形。如果平面与投影面不平行，则此平面在该投影面上的落影不反映 平面实形，在与光线平行时为一直线段。
室外的建筑物时，实际上在玻璃窗上准确形象地留下了
建筑物的立体图形，这个图形，就是建筑物的透视投影
图，简称透视。透视图是用中心投影法将形体透射在单
一投影面上所得到的具有立体感的图样，所以中心投影
又称为透视投影。
透视图的特点：
01
在一个投影图中能同时 02
这些特点与人们观察物
反映形体的长、宽、高
体的视觉特点相一致。
3）平面与投影面垂直
此种情况下,平面在其垂直的投影面上沿光线投射方向（即45°方向） 落影。
8.2.2 平面立体的阴影
1、基本规律
求作平面立体的阴影，一般分为两 个步骤：

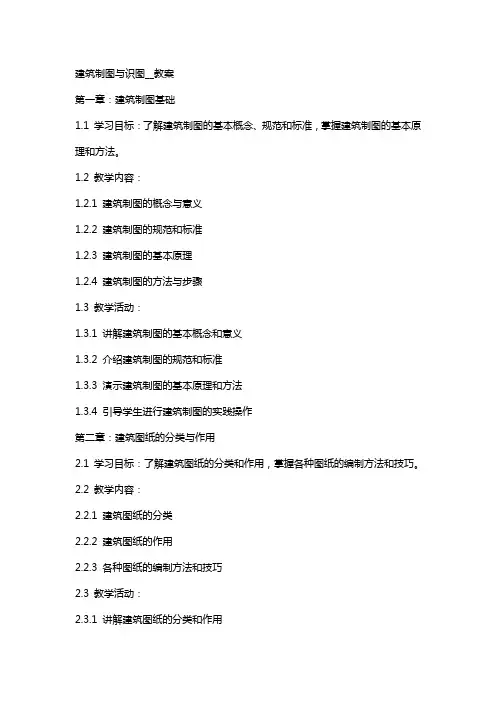

建筑制图与识图__教案
建筑制图与识图__教案第一章：建筑制图基础1.1 学习目标：了解建筑制图的基本概念、规范和标准，掌握建筑制图的基本原理和方法。
1.2 教学内容：1.2.1 建筑制图的概念与意义1.2.2 建筑制图的规范和标准1.2.3 建筑制图的基本原理1.2.4 建筑制图的方法与步骤1.3 教学活动：1.3.1 讲解建筑制图的基本概念和意义1.3.2 介绍建筑制图的规范和标准1.3.3 演示建筑制图的基本原理和方法1.3.4 引导学生进行建筑制图的实践操作第二章：建筑图纸的分类与作用2.1 学习目标：了解建筑图纸的分类和作用，掌握各种图纸的编制方法和技巧。
2.2 教学内容：2.2.1 建筑图纸的分类2.2.2 建筑图纸的作用2.2.3 各种图纸的编制方法和技巧2.3 教学活动：2.3.1 讲解建筑图纸的分类和作用2.3.2 介绍各种图纸的编制方法和技巧2.3.3 引导学生进行建筑图纸的实践绘制第三章：建筑制图符号与标注3.1 学习目标：了解建筑制图符号的种类和用法，掌握建筑标注的基本原则和方法。
3.2 教学内容：3.2.1 建筑制图符号的种类和用法3.2.2 建筑标注的基本原则和方法3.3 教学活动：3.3.1 讲解建筑制图符号的种类和用法3.3.2 介绍建筑标注的基本原则和方法3.3.3 引导学生进行建筑标注的实践操作第四章：建筑立面图与剖面图的绘制4.1 学习目标：了解立面图和剖面图的定义和作用，掌握立面图和剖面图的绘制方法和技巧。
4.2 教学内容：4.2.1 立面图的定义和作用4.2.2 剖面图的定义和作用4.2.3 立面图和剖面图的绘制方法和技巧4.3 教学活动：4.3.1 讲解立面图和剖面图的定义和作用4.3.2 介绍立面图和剖面图的绘制方法和技巧4.3.3 引导学生进行立面图和剖面图的实践绘制第五章：建筑平面图与立面图的综合应用5.1 学习目标：了解建筑平面图和立面图的关系，掌握平面图和立面图的综合应用方法和技巧。
建筑制图与识图系列课件PPT_1_投影基础知识
（2）三个投影面的展开
投影体系的展开方法：
Z
V
★ 保持V投影面不动。
★ 将H投影面绕OX轴
W 向下旋转90，使H 面与V面共面。
X
O
★ 将W投影面绕OZ轴
向右旋转90，使W H Y 面与V面共面。
V V XH H
Z W
W YW O
去除投影面边框后即为： 三面投影图
YH
（3）投影图的特性Z
上
上
高度
b'
B b"
a'
O
b A
a"
a
读图：一直线只要有两 个投影是倾斜的，它一 定是一般位置线。
二、本课程的地位、性质和任务
本课程是作为从事建筑工程设计、施工、管理专 业人员所必修的一门技术基础课。主要研究图示 图解空间几何问题以及绘制、阅读建筑工程图样 的理论和方法。 本课程的主要任务 （1）熟悉投影的基本原理及其应用 （2）熟悉工程图纸的类型和有关工程制图的国家标 准规定 （3） 能够具备阅读建筑工程图样的初步能力
4、计算机绘图
四、本课程的学习方法
1、“热爱是最好的老师”（爱因斯担），对专业的热 爱和对知识的渴求，是推动你学习的动力。（兴趣的培 养）
2、要下功夫培养空间想象能力，即从二维的平面图 形想象出三维形体的形状，这是本书的重点和难点之 一。（理论联系实际）
3、做作业或课堂训练时，要画图与读图相结合，画 图的过程即是图解思考的过程。（独立思考）
轴测投影图是用平行投 影法绘制成的。也就是选用 特定的投影方向（能兼顾物 体的三个主要侧面）往单一 的投影面上作投影，所得到 的图形。
轴测投影图的特点是能在 一个图形中表达出物体的长、 宽、高三度，而且在一定条 件下能直接量度。其优点是 直观性及立体感较强，工程 中常用作辅助图样。
建筑工程制图与识图课件1
三角板用于绘制各种方向的直线。其与丁字尺配合 使用，可画垂直线以及与水平线成30°、45°、60° 夹角的倾斜线。用两块三角板可以画与水平线成15°、 75°夹角的倾斜线，还可以画任意已知直线的平行线 和垂直线。
丁字尺的用法
丁字尺的尺头靠紧图板导边，上下移动画水平线。
三角板的用法
三角板与丁字尺配合使用，可以画15º整数倍的各种角度。
1.2.4 图线（GB／T17450—1998）
1.图线型式及应用
表1-3 图线
图1-14 图线应用示例
2．图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线 段长度和间隔应各自大致相等。
(2)相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.7mm。 (3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～5mm，
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(3)混合连接（内外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2）圆弧连接两已知圆弧
(1) 外连接（外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(2)内连接（内切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
丁字尺的用法
丁字尺的尺头靠紧图板导边，上下移动画水平线。
三角板的用法
三角板与丁字尺配合使用，可以画15º整数倍的各种角度。
1.2.4 图线（GB／T17450—1998）
1.图线型式及应用
表1-3 图线
图1-14 图线应用示例
2．图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线 段长度和间隔应各自大致相等。
(2)相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.7mm。 (3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～5mm，
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(3)混合连接（内外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2）圆弧连接两已知圆弧
(1) 外连接（外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(2)内连接（内切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
建筑工程制图与识图(共95张PPT)
建筑立面图
表示建筑物的立面外观，包括 墙面、门窗、阳台、雨篷等。
建筑详图
表示建筑物细部的详细构造和 做法，包括节点详图、大样图 等。
图纸的编排与装订
01
02
03
图纸编排
按照一定顺序将各张图纸 进行排列，方便查阅和使 用。
图纸折叠
将大幅面图纸折叠成标准 大小，便于存档和携带。
图纸装订
将编排好的图纸进行装订 ，形成完整的图纸集，方 便保管和使用。
建筑工程制图的基
03
本技能
制图的基本步骤
绘制图框和标题栏
按照制图规范，绘制图框和标题 栏，填写工程名称、比例、图号 等信息。
绘制图形
使用绘图工具，按照制图规范， 绘制建筑形体、构件、设备等图 形。
标注尺寸
使用尺寸标注工具，标注建筑形 体、构件、设备等的尺寸，注意 尺寸标注的准确性和规范性。
确定图纸类型和比例
标注标高和索引符号
在图纸上标注标高和索引符号，以便定位和查找 相关信息。
建筑详图制图实践
选择详图类型
根据建筑详图的表达需求，选择合适的详图 类型，如节点详图、大样图等。
绘制详图轮廓线和构件
在图纸上绘制详图轮廓线和构件，如钢筋、 混凝土等，标明其位置和尺寸。
绘制材料和质感
在建筑详图上绘制材料和质感，如石材、木 材等，以表达细部构造效果。
注意图纸的规范性和准确性
检查图纸是否符合制图标准，有无遗漏或错 误。
掌握图纸的快速阅读技巧
学习如何快速浏览图纸，抓住重点信息，提 高工作效率。
理解设计意图和施工要求
通过图纸了解设计师的设计意图和施工要求 ，为后续工作打下基础。
善于利用辅助工具
使用CAD等辅助软件帮助理解和分析图纸， 提高识图的准确性和效率。
建筑制图与识图课件
• 软件是计算机程序、方法、规则及相关的文档 以及计算机运行时所必需的数据.
• 常用的计算机绘图硬件系统.
计算机绘图的常用硬件系统
绘图软件：用高级算法语言编写的一些具有各
种功能的绘图子程序包,它有基本子程序、功能 子程序、应用子程序三部分.
计算机系统显示或绘出图样的途径：
利用交互式的图形软件系统,如图的荷兰风车的 平、立面图.
外形为非圆曲线的构件,可用坐标形式标注尺寸.
非圆曲线的尺寸标注
2.5.4 尺寸标注的注意事项 1.轮廓线、中心线可用作尺寸界线,但不能用作尺 寸线.
2.不能用尺寸界线作尺寸线.
3.应将大尺寸标在外侧,小尺寸标在内侧. 4.水平方向和竖直方向的尺寸注写.
5.尽量避免在下图的30°角阴影范围中标注尺寸.
字母、数字的写法
一般字体笔画宽度为字高的1/10
窄体字笔画宽度为字高的1/14
2.4 比例
图样的比例：图形与实物相对应的线性尺寸之比, 它是线段之比而不是面积之比. 比例的大与小,是指比值的大与小. 比值大于1的比例,称为放大的比例.比值小于1的 比例,称为缩小的比例.
建筑工程图上常采用缩小的比例
用各种高级语言编写绘图程序进行绘图,如应用 高级BASIC语言等.
计算机绘图——荷兰风车
第二章 制图的基本规定
主要内容
房屋建筑制图标准的基本内容,如图幅、图线、字体、比例、尺寸 标注等的要求及注意事项. 常用几何作图的方法.
本章内容
2.1 图纸的幅面规格 2.2 图线 2.3 字体 2.4 比例 2.5 尺寸标注
建筑制图与识图
2. 本课程的任务
了解现行房屋建筑制图标准和有关的专业制图标准. 研究投影的基础理论及基本原理,主要是正投影法的基 本原理及应用. 掌握绘制和阅读建筑工程图样的基本知识、基本方法 和技能. 培养空间想象、空间构思及其分析表达能力. 培养严肃认真的工作态度和耐心细致的工作作风.
• 常用的计算机绘图硬件系统.
计算机绘图的常用硬件系统
绘图软件：用高级算法语言编写的一些具有各
种功能的绘图子程序包,它有基本子程序、功能 子程序、应用子程序三部分.
计算机系统显示或绘出图样的途径：
利用交互式的图形软件系统,如图的荷兰风车的 平、立面图.
外形为非圆曲线的构件,可用坐标形式标注尺寸.
非圆曲线的尺寸标注
2.5.4 尺寸标注的注意事项 1.轮廓线、中心线可用作尺寸界线,但不能用作尺 寸线.
2.不能用尺寸界线作尺寸线.
3.应将大尺寸标在外侧,小尺寸标在内侧. 4.水平方向和竖直方向的尺寸注写.
5.尽量避免在下图的30°角阴影范围中标注尺寸.
字母、数字的写法
一般字体笔画宽度为字高的1/10
窄体字笔画宽度为字高的1/14
2.4 比例
图样的比例：图形与实物相对应的线性尺寸之比, 它是线段之比而不是面积之比. 比例的大与小,是指比值的大与小. 比值大于1的比例,称为放大的比例.比值小于1的 比例,称为缩小的比例.
建筑工程图上常采用缩小的比例
用各种高级语言编写绘图程序进行绘图,如应用 高级BASIC语言等.
计算机绘图——荷兰风车
第二章 制图的基本规定
主要内容
房屋建筑制图标准的基本内容,如图幅、图线、字体、比例、尺寸 标注等的要求及注意事项. 常用几何作图的方法.
本章内容
2.1 图纸的幅面规格 2.2 图线 2.3 字体 2.4 比例 2.5 尺寸标注
建筑制图与识图
2. 本课程的任务
了解现行房屋建筑制图标准和有关的专业制图标准. 研究投影的基础理论及基本原理,主要是正投影法的基 本原理及应用. 掌握绘制和阅读建筑工程图样的基本知识、基本方法 和技能. 培养空间想象、空间构思及其分析表达能力. 培养严肃认真的工作态度和耐心细致的工作作风.
建筑制图与识图完整PPT课件
建筑制图与识图
.
第一章 建筑制图基本知识
.
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。
(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
.
图线画法
正确
错误
图线应用的正误对比
.
（2）字母和数字
1）拉丁字母示例：
字母和数字示例
斜体
直体
.
2）阿拉伯数字示例：
斜体
直体 斜体
直体
.
3、比例
比例是指图形与其实际相应要素的线性尺寸之比，需要按比例绘制建 筑房屋图样时，应由下表规定的系列中取适当的比例。优先取用原值 比例1：1。
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
.
第二节 绘图工具及其使用
（一）制图工具
1、图板和丁字尺：图板用来铺放和固定图纸；丁字尺用来画水平方向平行线 2、三角板：有45度和60度两种。丁字尺和三角板配合使用时，可以画出不同度 数的斜线和相互平行或垂直的线。 3、比例尺：比例尺供绘图时量取不同比例的尺寸用，又称三棱尺。一般是以米为 单位。最常见的形式它的三个棱面上分别刻有：1：100、1：200、1：300、1： 400、1：500和1：600的比例刻度。 4、曲线板：曲线板是用来画非圆曲线的。 5、绘图铅笔： 6、圆规：圆规是画圆和圆弧的工具。使用时，应先调整针脚，使针尖略长于铅芯， 且插针和铅芯脚都与纸面大致保持垂直。 7、分规： 8、墨线笔： 9、其他用品
.
第一章 建筑制图基本知识
.
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。
(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
.
图线画法
正确
错误
图线应用的正误对比
.
（2）字母和数字
1）拉丁字母示例：
字母和数字示例
斜体
直体
.
2）阿拉伯数字示例：
斜体
直体 斜体
直体
.
3、比例
比例是指图形与其实际相应要素的线性尺寸之比，需要按比例绘制建 筑房屋图样时，应由下表规定的系列中取适当的比例。优先取用原值 比例1：1。
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
.
第二节 绘图工具及其使用
（一）制图工具
1、图板和丁字尺：图板用来铺放和固定图纸；丁字尺用来画水平方向平行线 2、三角板：有45度和60度两种。丁字尺和三角板配合使用时，可以画出不同度 数的斜线和相互平行或垂直的线。 3、比例尺：比例尺供绘图时量取不同比例的尺寸用，又称三棱尺。一般是以米为 单位。最常见的形式它的三个棱面上分别刻有：1：100、1：200、1：300、1： 400、1：500和1：600的比例刻度。 4、曲线板：曲线板是用来画非圆曲线的。 5、绘图铅笔： 6、圆规：圆规是画圆和圆弧的工具。使用时，应先调整针脚，使针尖略长于铅芯， 且插针和铅芯脚都与纸面大致保持垂直。 7、分规： 8、墨线笔： 9、其他用品
建筑工程制图与识图课件
建筑图纸的识读方法
熟悉建筑图纸的基本构成和符号
学会识别建筑图纸中的平面图、立面图、剖面图等
理解建筑图纸中的建筑结构、材料、施工工艺等信息
掌握建筑图纸的尺寸标注和比例关系
建筑图纸的审核与修改
审核内容：图纸是否符合规范、设计意图、施工要求等
审核方法：采用自审、互审、会审等方式
修改原则：保证设计意图、施工要求、规范要求等
识读要点：关注设备位置、管道走向、阀门位置等
识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
识读方法：从整体到局部，从大到小，从粗到细
建筑工程制图与识图案例分析
PART SIX
实际工程图纸的解读与分析
工程图纸的解读与分析注意事项
工程图纸的解读与分析实例
工程图纸的识读方法与技巧
工程图纸的组成与分类
绘制内容：设备位置、管道走向、阀门位置、风口位置等
注意事项：尺寸标注准确、文字清晰、图面整洁、符合规范要求
绘制步骤：确定图纸比例、绘制平面图、绘制系统图、标注尺寸和文字
建筑工程识图实践
PART FIVE
建筑施工图的识读
建筑施工图的识读要点：注意尺寸、比例、标高、材料、构造等
建筑施工图的识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
制图基本知识
制图规范：尺寸标注、比例尺、图例等
制图工具：铅笔、橡皮、尺子、圆规等
制图方法：平面图、立面图、剖面图、透视图等
制图技巧：线条粗细、颜色深浅、阴影处理等
制图标准与规范
制图尺寸：按照国家标准规定的尺寸进行绘制
制图格式：采用国家标准规定的制图格式
制图内容：包括建筑平面图、立面图、剖面图等
制图基本要求：清晰、准确、规范
熟悉建筑图纸的基本构成和符号
学会识别建筑图纸中的平面图、立面图、剖面图等
理解建筑图纸中的建筑结构、材料、施工工艺等信息
掌握建筑图纸的尺寸标注和比例关系
建筑图纸的审核与修改
审核内容：图纸是否符合规范、设计意图、施工要求等
审核方法：采用自审、互审、会审等方式
修改原则：保证设计意图、施工要求、规范要求等
识读要点：关注设备位置、管道走向、阀门位置等
识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
识读方法：从整体到局部，从大到小，从粗到细
建筑工程制图与识图案例分析
PART SIX
实际工程图纸的解读与分析
工程图纸的解读与分析注意事项
工程图纸的解读与分析实例
工程图纸的识读方法与技巧
工程图纸的组成与分类
绘制内容：设备位置、管道走向、阀门位置、风口位置等
注意事项：尺寸标注准确、文字清晰、图面整洁、符合规范要求
绘制步骤：确定图纸比例、绘制平面图、绘制系统图、标注尺寸和文字
建筑工程识图实践
PART FIVE
建筑施工图的识读
建筑施工图的识读要点：注意尺寸、比例、标高、材料、构造等
建筑施工图的识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
制图基本知识
制图规范：尺寸标注、比例尺、图例等
制图工具：铅笔、橡皮、尺子、圆规等
制图方法：平面图、立面图、剖面图、透视图等
制图技巧：线条粗细、颜色深浅、阴影处理等
制图标准与规范
制图尺寸：按照国家标准规定的尺寸进行绘制
制图格式：采用国家标准规定的制图格式
制图内容：包括建筑平面图、立面图、剖面图等
制图基本要求：清晰、准确、规范
建筑制图与识图教程
98J6
22 25
图册编号 页号
（不同图上）
（用标准图集）
10
剖面详图，被剖切部位粗实线，引出线表示 剖切后投影方向
详图符号：直径为14毫米的粗实线园，细实线水平直径及编号。 12 14所在页号
（详图与基本图不在一张上）
11
12
5、标高 标高表示建筑物某一部位相对于基准面（标高的零点）的竖向高度，是 竖向定位的依据。标高按基准面的不同分为相对标高和绝对标高。相对标高 可以自由选定，一般以建筑物一层主要地面作为零点；绝对标高，以国家或 地区统一规定的基准面作为零点标高。我国规定以青岛市黄海海平面作为标 高的零点，全国各地的标高均以此为基准。 标高注法为3毫米高的等腰三角形，用细实线绘制，可以指在标高顶面 上，也可以指在引出线上。
2
（5）建筑剖面图 （6）建筑详图 建筑工程施工图简称“建施”。图纸编号如：建施-1、建施2…… 三、建筑工程设计阶段的划分： 建筑工程是一项复杂的系统工程，从立项到建成不可能 一蹴而就。建筑工程设计一般分为三个阶段： 1、方案设计阶段： 2、初步设计阶段： 3、施工图设计阶段。 四、建筑工程设计文件的质量特性： 《民用建筑工程设计文件质量特性和质量评定实施细则》规 定五项要求： 1、满足切实合理的需要、用途和目的； 2、满足顾客的期望与受益者的要求； 3、符合适用的标准和规定； 4、符合社会要求； 3 5、及时提供完整合格的设计文件。
在各层平面图上还应标注各楼面面层和底层地面面层的标高（相对标高， 一般底层室内地面标高为±0.000，其它各层楼面面层标高为相对底层地面面 层之间的高差），在底层平面图上还应标注室外地面（室外地坪）的标高， 相对底层室内地面之间的高差，为负标高。
24
二、建筑立面图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平、剖面图中被剖切的主要建筑构造（包括构、配件）的轮廓线 建筑立面图的外轮廓线 建筑构造详图中被剖切的主要部分的轮廓线 建筑构配件详图中构配件的外轮廓线
平、剖面图中被剖切的次要建筑构造的轮廓线 建筑平、立、剖面图中建筑构配件的轮廓线 建筑构造详图及建筑构配件详图中一般轮廓线
尺寸线、尺寸界线、图例线、索引符号、标高符号等
索引符号：直径为10毫米的细实线园，细实线水平直径和引 出线及编号。
8 详图编号
（同一张图上）
12 详图编号
25 页号
（不同图上）
（用标准图集）
建筑精选课件
8
剖面详图，被剖切部位粗实线，引出线表示 剖切后投影方向
详图符号：直径为14毫米的粗实线园，细实线水平直径及编号。
9、指北针：
细实线园，直径24毫米， 指针尾端宽3毫米。当采 用更大直径园时，尾端宽 应是直径的1/8
10、图例：
建筑精选课件
13
建筑精选课件
14
建筑精选课件
15
建筑精选课件
16
建筑精选课件
17
2、总平面图的阅读
▪ 读图步骤如下：
（1）阅读标题栏和图名、比例，通过阅读标题栏可以知道工 程名称、性质、类型等
定位轴线采用细点画线绘制，轴线的端头绘一细实线园， 园的直径为8毫米，详图上可增为10毫米，圆心应在轴线的延 长线上。平面图轴线应注在下方和左侧，横向编号用数字， 从左至右顺序编号；竖向编号采用大写英文字母，自下至上 顺序编写，但是I、O、Z三个字母不能用于编号，以防与1、 0、2混淆，字母不够用时，可以用双字母或字母加下脚标表 示，如AA、BB，或A1、B1等。
中虚线 细虚线
建筑构造及建筑构配件不可见的轮廓线 平面图中的起重机（吊车）轮廓线 拟扩建建筑物的轮廓线
图例线、不可见轮廓线
粗点画线 起重机（吊车）轨道线
细点画线 中心线、对称线、定位轴线
折断线
不需画全的断开界线
波浪线
不需画全的建筑界精线选、课构件造层次的断开界线
3
▪ 2、比例
图名 总体规划图
常用比例 1：2000，1：5000，1：10000，1：25000
（1）图纸首页，包括目录、总说明、技术经济指标及选 用的标准图集列表等
（2）建筑总平面图
（3）建筑平面图
（4）建筑立面图
（5）建筑剖面图
（6）建筑详图
建筑施工图简称“建施”。图纸编号如：建施-1、建施-
2……
建筑精选课件
2
绘制和阅读建筑施工图，必须熟悉国家有关的建筑制图标准
▪ 1、线型
名称
用途
粗实线 中实线 细实线
▪ 建筑平面图的主要表示内容如下：
（1）反映建筑某一平面形状，房间的位置、形状、大小、用途 及相互关系
（2）墙、柱的位置、尺寸、材料、形式，各房间门、窗的位置 和开启形式等
（3）门厅、走道、楼梯、电梯等交通联系设施的位置、形式、 走向等
（4）其它的设施、构造，如阳台、雨蓬、台阶、雨水管、散水、 卫生器具、水池等
（5）属于本层但又位于剖切平面以上的建筑构造及设施，如高
窗、搁板、吊柜等用虚线
建筑精选课件
19
（6）一层平面图应注明剖视图的剖切位置和投影方向及编号，确 定建筑朝向的指北针
（2）读设计说明，在总平面图中常附有设计说明，一般包括 如下内容：有关建设依据和工程概况的说明，如工程规模、 主要技术经济指标、用地范围等；确定建筑物位置的有关事 项；标高及引测点说明、相对标高与绝对标高的关系；补充 图例说明等
（3）了解新建建筑的位置、层数、朝向等 （4）了解新建建筑的周围环境状况 （5）了解新建建筑物首层地坪、室外设计地坪的标高以及周 围地形、等高线等
附加轴线的编号应以分数表示。在两个轴线间的附加轴线， 应以分母表示前一轴线的编号，分子表示附加轴线的编号， 编号采用数字如1/1，1/A
建筑精选课件
5
建筑精选课件
6
建筑精选课件
7
▪ 4、索引符号和详图符号 工程图中某一局部无法表达清楚时，通常放大单独绘制，称
为详图，为便于查找和对照阅读，通常用索引符号和详图符号 表示基本图与详图的关系。
5 （详图与基本图在一张上）
12 详图编号 14 基本图所在页号
（详图与基本图不在一张上）
建筑精选课件
9
建筑精选课件
10
▪ 5、标高
标高表示建筑物某一部位相对于基准面（标高的零点）的竖 向高度，是竖向定位的依据。标高按基准面的不同分为相对标 高和绝对标高。相对标高可以自由选定，一般以建筑物一层主 要地面作为零点；绝对标高，以国家或地区统一规定的基准面 作为零点标高。我国规定黄海平均海水面作为标高的零点。
（6）了解原有建筑物、构筑物和计划扩建的项目等 （7）了解其它新建的项目，如道路、绿化等 （8）了解当地常年主导风向
建筑精选课件
18
3、建筑平面图
▪ 它是建筑最基本图。
▪ 对于多层建筑物，原则上每层都要画出平面图。但是，对于 平面布局相同的楼层，可以共用一个平面图表达。这样的平 面图称为标准层平面图。因此，一般情况下，三层及三层以 上的建筑物，至少应绘三个平面图，首层、标准层、顶层。
标高注法为3毫米高的等腰三角形，用细实线绘，可以指在 标高顶面上，也可以指在引出线上。
总平面图上， 标室外地坪 标高时用实 心黑三角
3.75
建筑精选课件
11
▪ 6、引出线
图中某些部位具体内容无法标注时用引出线，引出线用 细实线。
建筑精选课件
12
▪ 7、折断符号和连接符号
▪ 8、对称符号：
对称画形可以只画一半， 并画对称符号。对称符号 是细点画线，两端画出长 度6—10毫米平行线，线 间距2—3毫米
总平面图
1：500，1：1000，1：2000
建筑平立剖面图 1：50，1：100，1：200
建筑局部放大图 1：10，1：20，1：50
建筑构造详图
1：1，1：2，1：5，1：10，1：20，1：50
建筑精选课件
4
▪ 3、定位轴线
建筑施工图中的定位轴线是确定建筑物主要承重构件位置 的基准线，是施工定位、放线的重要依据。
建筑制图与识图
艺术系
建筑精选课件
1
建筑施工图
一、概述：建筑施工图是表达建筑物的外部形状、内部布置、 内外装修、构造及施工要求的工程图样，是根据正投影原理 和国家有关建筑制图标准以及建筑行业的习惯表达方式绘制 的，是建筑施工、编制建筑工程概预算、工程验收的重要技 术依据。
一套完整的建筑施工图，包括以下主要图纸内容
