机械制图基本知识
一.零件图的作用与内容
1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容
一张完整的零件图应该包括以下内容，如图1所示
图1INT72”的零件图
（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样标题栏 技术要求 精心整理
的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。
（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图
基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是: 精心整理
前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖
为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图
半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值
2、尺寸的分类： 精心整理
1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2）实际尺寸通过测量获得的尺寸。
3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。
单元九零件图
第一讲把握零件图的作用和内容、把握零件表达方案的选择和标注
教学课题 把握零件图的作用和内容、把握零件表达方案的选择和标注 方案
课时 1
教学目标 1. 零件图的作用和内容
2. 零件表达方案的选择
3. 零件图的标注
教学重点 把握零件视图选择的原那么
教学难点 把握零件视图选择的原那么
教学方法 采纳多媒体课件，结合轴的零件图讲解零件图的内容、视图的选择方法
教学手段 通过课件多媒体教学和在黑板上画图讲解相结合。
本讲主题
1. 零件图的作用和内容
2. 零件表达方案的选择
3. 零件图的标注
教
学
过
程 环节 方式 教学内容 所用时刻
一、 模型演示 三维零件图演示
瞧瞧实体模型
二、 分析讲解 1. 零件图的作用和内容
2. 零件表达方案的选择
三、 练习 四、 模型演示 三维零件图演示
五、 分析讲解 3.零件图的标注
布置
作业 课后练习 预习下一节内容
教学过程：
8.零件图的作用
零件图：用于表达单个零件的结构外形、大小和技术要求的图样。
作用：零件图是生产过程中，加工制造和检验测量零件的全然技术文件。
8.零件图的内容
1．一组视图：正确、完整、清晰、合理的表达零件的一组视图。
2．一组尺寸：完整、正确、清晰、合理的标出零件的全部尺寸。
3．技术要求：用文字或规定的代号讲明零件在制造和检验时应到达的技术要求。
4．标题栏：零件的名称、材料、数量、图号、比例等。
8.2零件表达方案的选择
8.视图选择的要求
完全：零件各组成局部的结构外形及相对位置，要表达完全且唯一确定
正确：各视图之间的投影关系及所采纳的视图、剖视、剖面等表达方法要正确
清晰：视图表达清晰易明白，便于读图。
8.视图选择的方法
1、分析零件的形体及功用
2、选择主视图
〔1〕外形特征原那么：主视图的投影方向，应符合最能表达零件各局部的外形特征。
〔2〕工作位置原那么：主视图的投影方向，应符合零件在机器上的工作位置。
【机械制图】机械零件图的制图与识图基础知识总结
一.零件图的作用与内容
1.零件图的作用
任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容
一张完整的零件图应该包括以下内容，如图1所示
图1 INT7 2”的零件图
（1）标题栏
位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。
（2）一组图形
用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。 （3）必要的尺寸
反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求
给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图
基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是:
前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖
为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图 半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值
2、尺寸的分类： 1）基本尺寸
通过它应用上、下偏差可计算出极限尺寸的尺寸。
2）实际尺寸
通过测量获得的尺寸。
3）极限尺寸
一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4）尺寸偏差
最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。
学习好资料 欢迎下载

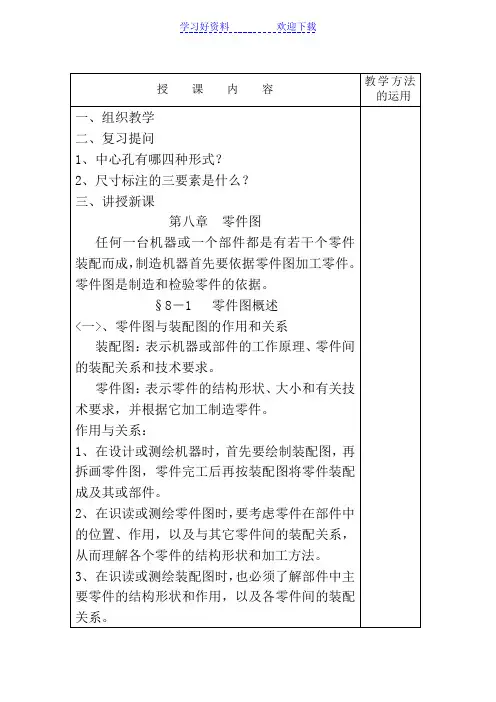

授 课 内 容 教学方法的运用
一、组织教学
二、复习提问
1、中心孔有哪四种形式？
2、尺寸标注的三要素是什么？
三、讲授新课

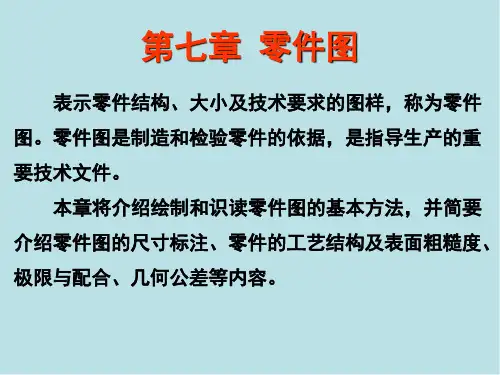

第八章 零件图
任何一台机器或一个部件都是有若干个零件装配而成，制造机器首先要依据零件图加工零件。零件图是制造和检验零件的依据。
§8－1 零件图概述
、零件图与装配图的作用和关系
装配图：表示机器或部件的工作原理、零件间的装配关系和技术要求。
零件图：表示零件的结构形状、大小和有关技术要求，并根据它加工制造零件。
作用与关系：
1、在设计或测绘机器时，首先要绘制装配图，再拆画零件图，零件完工后再按装配图将零件装配成及其或部件。
2、在识读或测绘零件图时，要考虑零件在部件中的位置、作用，以及与其它零件间的装配关系，从而理解各个零件的结构形状和加工方法。
3、在识读或测绘装配图时，也必须了解部件中主要零件的结构形状和作用，以及各零件间的装配关系。
学习好资料
欢迎下载
授 课 内 容 教学方法的运用
图8-1 滑动轴承轴测分解图
分析图8-1。
、零件图的内容
图8-2 轴承座零件图
结合图8-2轴承座零件图，一张完整的零件图要包括：
学习好资料 欢迎下载
授 课 内 容 教学方法的运用
1、视图
用一组视图（包括视图、剖视、断面等表达方法）完整、准确、清楚、简便地表达出零件的结构形状。
2、尺寸
零件图中应正确、齐全、清晰、合理地标注出表示零件各部分的形状大小和相对位置的尺寸。为零件的加工制造和检验提供依据。
3、技术要求
用规定的符号、代号、标记和简要的文字将制造和检验零件时应达到的各项技术指标和要求。
4、标题栏
在图幅的右下角按标准格式画出标题栏，以填写零件的名称、材料、图样的编号、比例及设计、审核、批准人员的签名、日期等。
