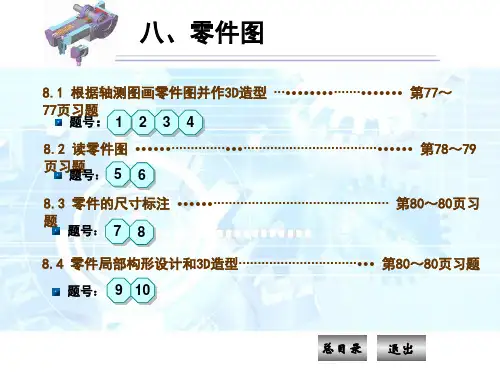

八、零件图8.1 根据轴测图画零件图并作3D 造型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第77～77页习题8.2 读零件图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第78～79页习题8.3 零件的尺寸标注∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第80～80页习题2345题号：题号：678910题号：18.4 零件局部构形设计和3D 造型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第80～80页习题题号：1. 根据支座的轴测图绘制其零件图（名称：支座，材料：HT150，图号：0801）。
2. 根据警报器壳体的轴测图绘制其零件图（名称：警报器壳体，材料：HT200，图号：0802）。
3. 根砂轮头架的轴测图绘制其零件图（名称：砂轮头架，材料：HT200，图号：0803）。
4. 根据变速箱盖的轴测图绘制其零件图（名称：变速箱盖，材料：HT150，图号：0804）。
5. 看懂零件的形状，并回答读图问题。
6. 看懂零件的形状，并回答读图问题。
7.标注盖的尺寸（数值由图上直接量取，俯视图中的两个小孔为通孔）。
8.标注支座的尺寸（数值由图上直接量取）。
八、零件图8.4 零件局部构形设计和3D造型9. 根据已给视图画出⑴俯视图（外形）；⑵A-A剖视（肋板厚度可取壁厚的0.7-1倍；⑶B向局部视图；⑷补全左视图；⑸作3D造型（自定尺寸，注意各部分比例，保持结构形状准确）。
注意：零件左半部外形可参照①处内腔确定；右端安装板②形状结构自行确定，其上应有4个Ø9供螺栓穿过之光孔；前后两凸起（B向视图）参考③处；其余未确定形体自定。
八、零件图8.4 零件局部构形设计和3D造型*10. 根据已给视图研究确定泵体的形状，并补充视图，完整、清楚、正确地表达泵体（左、右两边带圆弧头的板为安装板，上下两块板为连接板。
