灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第1页 共17页 点 检 是 核 心

維達力實業(深圳)有限公司平湖分公司

VITALINK INDUSTRY(SHENZHEN)CO.，LTD.PINGHU BRANCH

灵迪层架式烘炉

操作员方面培训资料

编制：冯耀鹏

灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第2页 共17页 点 检 是 核 心

目 录

第一章 层架式烘炉简介

1.1 各工位说明

1.2 主操作面板介绍

第二章 标准动作流程

第三章 日常故障处理

3.1 开机电源指示灯不亮

3.2 气压低，请检查气源

3.3 急停被按下，检查急停情况

3.4 出人口夹盘错误报警

3.5 伺服报警及过后限

3.6 气缸不动作，动作缓慢

3.7 超温报警及温度异常

3.8 进人红外保护区域，机器暂停中

3.9 前后机械手取料臂真空报警，设备不动作

3.10 开机时或复位动作过程中，设备不复位

第四章 日常点检与保养

4.1 机器试运检查

4.2 检查光眼光纤

4.3 检查气压

4.4 检查三色灯及蜂呜器

4.5 检查光栅、操作按钮

4.6 检查托盘数量及位置

4.7 机台内外表面清洁

第五章 安全及注意事项

5.1 安全事项

5.2 开机自动运行注意事项

5.3 相关安全标示介绍

灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第3页 共17页 点 检 是 核 心

第一章 层架式烘炉简介

1.1 各工位说明

出入口搬送臂：将丝印机丝印

好玻璃搬送进层式炉内/搬出分

流下设备外。 出入口机械手夹：将玻璃按指定位置放在托盘上/搬送出。

夹盘架：固定托盘，采用机械手

将入口单片玻璃放到托盘上，等

待搬送到预烘工位，到出口再进行分流。 预烘工位：采用机械手搬送托盘进入及离开预烘工位，实现产品预热和加快溶剂自挥发。

固化工位：采用两个独立的机械手搬送托盘进入及离开固化工位，实现产品表面油墨固化。

冷却工位：由机械手将托盘放入或取出，并在本工位进行冷却。

灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第4页 共17页 点 检 是 核 心

1.2 主操作面板介绍

1.2.1主操作面板结构

1.2.2主操作面板各功能简介

※ 人面界面：设置工艺参数及运行操作，显示运行过程信息、报警信息、趋势曲线。

※ 电源开关按钮：按下此按钮电源打开同时开关上指示变亮；再按下则关闭电源，指示灯同时也熄灭。

※ 自动启停按钮：自动状态时，按下此按钮自动运行开始，按钮上的指示灯变亮；再按下则关闭启动并暂停运行，指示灯熄灭。

※ 复位按钮：自动运行前，必须先复位使设备各部位处原点位置；按此按钮2秒后复位动作开始，复位完成到原点位，指示灯亮。

※ 紧急停止按钮：在紧急情况下按下此按钮扣各运行部位停止工作。

※ 加热启停按钮：按下此按钮预热和固化层开始加热，按钮上的指示自动运行按钮

电源开关按钮

自动启停按钮

复位按钮

加热启停按钮

紧急停止按钮 蜂

呜

器 人

机

界

面 左右伸缩臂机械手：将托盘在（预烘工位、固化工位、冷却工位）三个工位间左右上下自由移动 托盘架：将出口夹盘架上的空托盘搬移到入口夹盘架进行循环工作。

灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第5页 共17页 点 检 是 核 心 灯变亮；再按下则关闭预热和固化层加热，指示灯熄灭。

※ 蜂呜器：自动运行中出现故障报警时蜂呜器响。

第二章 标准动作流程

丝印机玻璃移出口平台

层架式IR炉入口搬送臂升降旋转将丝印好的玻璃入口平台位

平台感应器感应到玻璃，层架式IR炉入口夹手将平台玻璃夹紧至托盘指定位置上

层架式IR炉左机械手将托盘搬送进预烘工位指定位置预烘

固化时间完成，层架式IR炉右机械手将固化好托盘从固化工位搬到冷却工位

冷却时间完成，层架式IR炉右机械手将冷却好托盘从冷却工位升降搬送到出口夹紧架平台位

层架式IR炉出口搬送臂升降旋转将丝印固化好的玻璃送出

预烘时间完成，左机械手将托盘移动搬送进固化工位指定位置固化

层架式IR炉出口夹手夹移至夹紧架平台位托盘指定位置将玻璃夹紧移动到出口平台位 空托盘由托料架转移从出口回到入口位 灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第6页 共17页 点 检 是 核 心

第三章 日常故障处理

3.1 开机电源指示灯不亮

故障现象描述：

按下电源开关按钮后，人机介面没有显示，按钮上指示灯不亮。

故障处理方法：

打开电箱盖，检查断路器状态，如果在（图1）状态，请打开到（图2）的状态，如果打到（图2）状态后又跳回原来状态及其它情况请联技术人员处理。

图1 断路器在关闭状态

图2 断路器在正常开启状态

3.2 气压低，请检查气源

故障现象描述：

在开机或运行中，机台不能正常运行报警，显示屏提示：气压低，请检查气源。

故障处理方法：

打开电箱盖，检查压力表上显示压力值是否在0.5MP以上（图2），如果在0.5MP以下（图1）请调节气源调压阀（图3）使压力在规定范围内。

图1 压力小于0.5MP

图2 压力大于0.5MP

图3 气源调阀调整 ON

OFF

OK 不合格 灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第7页 共17页 点 检 是 核 心

3.3 急停被按下，检查急停情况

故障现象描述：

在开机或运行中，机台不能正常运行报警，显示屏提示：急停被按下，检查急停情况

故障处理方法：

检查主操作面板上急停按（图1）是否被按下，如果被按下请右旋复位急停按钮（图2），故障仍无法解除请及时联系技术人员处理。

图1 被按下的急停开关

图2 右旋复位急停开关

3.4 出人口夹盘错误报警

故障现象描述：

运行中，故障报警暂停，显示屏提示：出（入）口夹盘错误报警

故障处理方法：

A． 检查出（入）夹盘位置是否有夹具盘（图1）。

B． 检查夹具盘检测感应器有没有亮，如果感应器不亮（图2）请把夹具盘摆正使感应器发光（图3）检测到有夹具盘信号。

提醒：此操作请按下停止按钮后才可以处理

图1 夹盘位置没有夹具盘

图2感应器不亮 图3 感应器检测夹具盘

正常

没有夹具盘

感应器正常 感应器不亮 灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第8页 共17页 点 检 是 核 心

3.5 伺服报警及过后限

故障现象描述：

在调试或自动运行中设备报警不工作，显示屏提示：XX伺服报警或XX轴过后限

故障处理方法：

按下主操作面板上电源开关按钮断电（图1），手动将报警轴推动到中间位置（图2），重新按电源开关按钮上电后按照复位流程复位后继续，若故障仍无法解除请及时联系技术人员处理。

图1 按下电源开关按钮关闭电源

图2 报警轴推到中间位置

3.6 气缸不动作，动作缓慢

故障现象描述：

气缸不动作，动作缓慢

故障处理方法：

检查气管有无弯曲、漏气现象（图1），调整节流阀（图2）。

图1 气管有无弯曲、漏气现象

图2 调整节流阀

气管弯曲 灵迪层架式IR炉操作员培训资料

清 扫 是 基 础 第9页 共17页 点 检 是 核 心

3.7 超温报警及温度异常

故障现象描述：

在动行中，故障报警暂停，显示屏提示：超温报警及温度异常

故障处理方法：

1.超温报警请检查温控表参数设置是否太低，请调整温控表参数（图1）

2.温度异常请检查主操作面板加热按钮是否在开启状态（图2），检查实际温度是否达到设定温度（图3）。

图1 温控表参数设置

图2加热按钮状态

图3检查温度是否达到设定

置

3.8 进人红外保护区域，机器暂停中

故障现象描述：

在动行或调试中，故障报警暂停或无法启动，显示屏提示：进人红外保护区域，机器暂停中。

故障处理方法：

请检查红外光栅是否正常（有数字显示表示有物体感应）

图1 光栅正常

图2光栅不正常

合集下载

锡炉操作的培训教材

锡炉操作的培训教材

锡炉操作的培训教材

锡炉作为一种工业设备，广泛应用于各行各业，其操作是非常重要的。为了确保锡炉的正常运转，保证生产质量和工作安全，需要对锡炉操作人员进行培训。本文将针对锡炉操作的培训教材进行详细的介绍。

一、锡炉的基本构造和工作原理

首先，需要了解锡炉的基本构造和工作原理。锡炉主要由炉体、炉盖、炉底、加热器、温控仪等组成。在锡炉工作时，需要将原料放入炉内，并通过加热器进行加热，使原料开始熔化。同时，温控仪会对炉内温度进行监控和调节，确保温度在适宜的范围内。一旦原料熔化，就可以进行下一步的处理。

二、安全操作规程

在进行锡炉操作之前，需要了解一些基本的安全操作规程。首先，对于不了解锡炉的人员，不得私自进行操作。同时，操作人员必须穿戴适宜的劳保用品，如防护服、安全鞋等。操作时要保持清醒，不得在操作时吸烟、喝酒或者使用药物。在操作时不得擅自调整温度和停止加热。当锡炉出现异常时，应立即停止操作，并采取相应的处理措施。

三、锡炉的操作流程

在锡炉操作中，需要遵循相关的操作流程。首先，需要将加热器预热至适宜的温度。然后，将原料放入炉内，开启加热器进行加热。在炉内温度达到适宜的范围时，可以开始进行下一步处理。在炉内出现异常情况时，需要及时停止加热并采取相应的措施。

四、常见故障和处理方法

在实际的锡炉操作中，常常会遇到各种故障，操作人员需要能够及时识别故障并采取相应的处理措施。以下是一些常见故障和处理方法：

1、加热器故障：这种情况下，可以尝试更换加热管或者维修加热器。

2、炉内爆炸：这种情况下，需要立即停止加热并向上级报告，并采取相应的措施进行处理。

3、炉底破损：这种情况下，需要更换炉底或者采取其他的修补方法。

五、防护措施

为了保障操作人员的安全，需要对锡炉周围进行相应的防护措施。首先，要确保锡炉周围没有易燃物，并保持清洁。同时，需要安装防火器材，以备不时之需。在操作时应保持锡炉周围的照明充足，以提高操作的可见性。在使用锡炉时应保持谨慎，避免发生安全事故。

多用炉操作培训

多用炉操作培训

多用炉操作培训

注意：所有的设备仅能由经过培训及熟悉设备操作的人员操作！

 供气开始必定的四个条件：

1)、后室炉膛温度必定达到或高于安全温度750℃；

2）、工艺氮气的压力必定达到或高于设定值（50mbar）；

3）、废气点火烧嘴必定点燃；

4）、后室炉膛压力必定达到或高于设定值(1.5 mbar)。

 打开前门必定具备的条件：

1、调整状态下开前门：

a) 前门电机的马达保护开关必定合上；

b) 控制电压必定接通；

c) 前门火帘必定点燃且被火焰检测器检测到。

2、自动状态下开前门：

a）前门电机的马达保护开关必定合上；

b）控制电压必定接通；

c）中门下限位；

d）前室换气时间结束；

e）前门火帘必定点燃且被火焰检测器检测到。

 调整状态下打开中门必定的条件：

1）、中门电机的马达保护开关必定合上；

2）、前门必定完好打开；

3）、柜面上的变换角匙必定处于“调整”态。

 设备正常运行期间注意事项：

1）、设备看守人员要每隔5-10分钟对正在运行中的设备进行一次巡视，内容包括：

a ) 甲醇压力保持在0.2bar以上，流量保持在6L/h左右；

b ) 工艺氮气压力保持在40mbar以上，流量保持在6.6m3/h左右；

c ) 高压氮气压力必定高于5bar；

d) 丙烷气的压力应保持在0.04Mpa以上；

e) 炉压计指示保持在260Pa； 多用炉操作培训

f ) 废气排放口燃烧正常；

g ) 油泵、搅油器运行正常，无异常声响；

h ) 工艺程序运行正常，并掌握工步运行情况，正确判断料盘所在地址。

2）、注意观察报警及故障指示灯，一有报警，及时清除，并找到故障原因；

3）、及时记录炉子运行期间的各种数据，如装出炉时间、装炉量、工艺气流量等；

4）、用餐时间内，厂内必定留守一人看守设备；

5）、如期查察液氮储量，保证氮气的储量充足；

6）、如期给润滑部位加注润滑油；

7）、保证淬火油的油位在工作温度下向来高于最低油位。

多用炉操作培训 2

多用炉操作培训 2

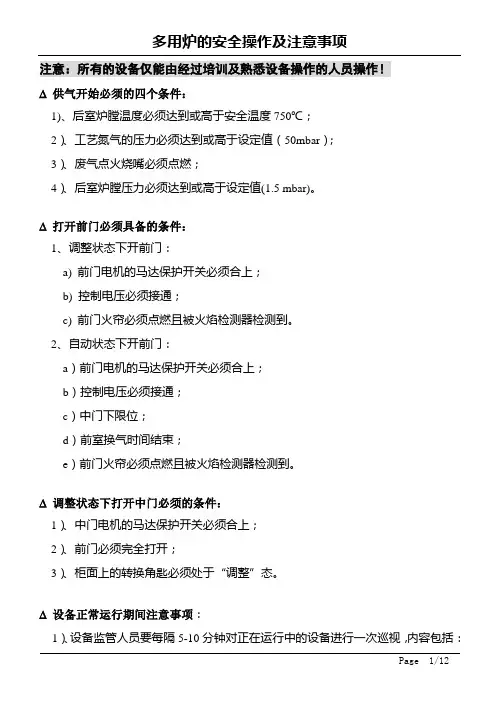

多用炉的安全操作及注意事项
