SMT操作员培训手册SMT培训资料

SMT基础知识培训教材一、教材内容1．SMT基本概念和组成2．SMT车间环境的要求.3．SMT工艺流程.4．印刷技术:4.1 焊锡膏的基础知识.4.2 钢网的相关知识.4.3 刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6 焊锡膏印刷的缺陷,产生原因及对策.5．贴片技术：5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6 工厂现有的机器维护保养工作.6．回流技术:6.1 回流炉的分类.6.2 GS-800热风回流炉的技术参数.6.3 GS-800 热风回流炉各加热区温度设定参考表.6.4 GS-800 回流炉故障分析与排除对策.6.5 GS-800 保养周期与内容.6.6 SMT回流后常见的质量缺陷及解决方法.6.7 SMT炉后的质量控制点7．静电相关知识。

《SMT基础知识培训教材书》二．目的为SMT相关人员对SMT的基础知识有所了解。

适用范围该指导书适用于SMT车间以及SMT相关的人员。

四．工具和仪器五术语和定义六．部门职责七．流程图八．教材内容1．SMT基本概念和组成：1.1SMT基本概念SMT是英文:Surface Mounting Technology的简称,意思是表面贴装技术.1.2SMT的组成总的来说:SMT包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT管理.2．SMT车间环境的要求2.1 SMT车间的温度:20度---28度,预警值:22度---26度2.2 SMT车间的湿度:35%---60% ,预警值:40%---55%2.3 所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽. 3．SMT工艺流程：4．印刷技术：4.1 焊锡膏(SOLDER PASTE)的基础知识4.1.1 焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分.4.1.2 我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小.4.1.3 焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果.4.1.4 影响焊锡膏黏度的因素4.1.4.1 焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加.4.1.4.2 焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.4.1.4.3 温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度.4.1.4.4 剪切速率对焊锡膏黏度的影响:剪切速率增加黏度下降.黏度粒度4.2 钢网(STENCILS)的相关知识4.2.1 钢网的结构一般其外框是铸铝框架,中心是金属模板,框架与模板之间依靠丝网相连接,呈”刚—柔---刚”结构.4.2.3 目前我们对新来钢网的检验项目4.2.3.1 钢网的张力:使用张力计测量钢网四个角和中心五个位置,张力应大于30N/CM.4.2.3..2 钢网的外观检查:框架,模板,窗口,MARK等项目.4.2.3.3 钢网的实际印刷效果的检查.4.3 刮刀的相关知识4.3.1 刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2 目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长,无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3 目前我们使用有三种长度的刮刀:300MM,350MM,400MM.在使用过程中应该按照PCB板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4 刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4 印刷过程4.4.1印刷焊锡膏的工艺流程:焊锡膏的准备支撑片设定和钢网的安装调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1 焊锡膏的准备从冰箱中取出检查标签的有效期，填写好标签上相关的时间，在室温下回温4H，再拿出来用锡膏摇均器摇匀锡膏，目前我们使用摇匀器摇3MIN-4MIN。

SMT操作员培训手册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT 是Surface mounting technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴装焊接到PCB表面规定位置上的焊接技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子焊接技术的发展趋势。

其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

2.电子产品功能更完整，所采用的集成电路(IC)因功能强大而引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

5.电子产品的高性能及更高焊接精度要求。

6.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子焊接技术。

由于其涉及多学科领域，使其在发展初期较为缓慢，随着各学科领域的协调发展，SMT在90年代得到迅速发展和普及，预计在21世纪SMT将成为电子焊接技术的主流。

SMT操作员培训手册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT 是Surface mounting technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴装焊接到PCB表面规定位置上的焊接技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子焊接技术的发展趋势。

其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

2.电子产品功能更完整，所采用的集成电路(IC)因功能强大而引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

5.电子产品的高性能及更高焊接精度要求。

6.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子焊接技术。

由于其涉及多学科领域，使其在发展初期较为缓慢，随着各学科领域的协调发展，SMT在90年代得到迅速发展和普及，预计在21世纪SMT将成为电子焊接技术的主流。

SMT员工机器操作培训资料第一篇：SMT员工机器操作培训资料SMT员工机器操作培训资料一、上板操作注意事项1、上板时板要与轨道平行放在轨道上，并轻轻推进。

2、上板时要确保板是放在轨道的皮带上。

不要歪放，造成把轨道撬开。

导致板卡住，长期如此还会导致轨道成喇叭口。

二、机器报报警的处理1若现场操作员熟悉报警信息，知道明确的处理措施及执行结果，可以自行对报警故障信息进行确认处理。

可以参考表1《关键设备报警信息处理权限（操作员）》执行。

若现场操作员熟悉报警信息，不知道明确的处理措施及执行结果，则不可自行对报警信息进行确认处理，应保护好报警信息，立即通知当线工程师或技术员处理。

若现场操作员不熟悉报警信息，则不可自行对报警信息进行确认处理，应保护好报警信息，立即通知当线工程师或技术员处理。

三、故障现场的保护和处理：分为三种情况处理设备在运行中有异常表现。

如：声音异常、异味、电机过热等，可采取停机办法并通知当线工程师或技术员处理；（特别注意：停机时要首先确保正在生产的产品已离开停机后会产生损害的区域，如：回流炉内，波峰焊高温区）设备在运行中发生故障后，对产品或人员不会有进一步危害的。

如电机卡死、正常的执行动作无法执行、运动部件损害或发生撞击、压接异常、控制计算机死机等，现场操作人员应停止设备有关的一切操作，保护现场后立即通知当线工程师或技术员处理。

设备在运行中发生故障后，可能对产品或人身有进一步危害的故障。

如：清洗机卡板、进出板机卡板、ICT线体卡板、自动货柜运转不停止、线体出现漏电等，现场操作人员应按紧急停止开关（关闭电源），保护现场后立即通知当线工程师或技术员处理。

四、贴片机安全操作注意事项贴片机作为高科技产品，安全、正确地操作对机器和对人都是很重要的。

安全地操作贴片机最基本的就是操作者应有最准确的判断，应遵循以下的基本安全规则：1.机器操作者应接受正确方法下的操作培训。

2.检查机器，更换零件或修理及内部调整时应关电源（对机器的检修都必须要在按下紧急按钮或断电源情况下进行。

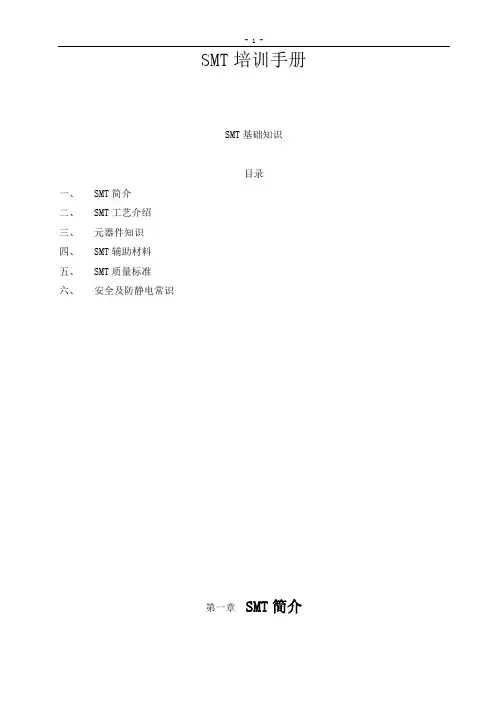

SMT培训手册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子装联技术的发展趋势。

其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

5.电子产品的高性能及更高装联精度要求。

6.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。

SMT操作员培训资料第一篇：SMT操作员培训资料SMT操作员培训资料一、操作员岗位要求：1.熟悉各种电子物料及其参数；2.了解熟记各相关管理制度、标准；3.熟悉岗位工作项目、并严格按各操作标准执行；4.了解SMT生产工艺流程，具备相关品质和管理知识；5.熟练操作所负责的机器，掌握该设备的性能并对机器和备件进行管理；6.具备一般品质异常的判断分析与良好的沟通反馈能力；二、培训内容：1、培训电子元器件知识 1.1贴片电阻电容结构、规格、参数1.1.1电阻器：在电器、电子设备的电路中，为控制电路的电压和电流，或使放大了的电压或电流实现它的工作效果，需要一种具有一定电阻数值得元件；主要参数有：标称值、允许偏差、额定功率、温度系数、电压系数、最大工作电压、噪声电动势、高频特性、老化系数；A)电路代号：R ；阻值单位：欧姆（Ω），换算：1GΩ=1000MΩ ；1MΩ=1000KΩ=1000000Ω B)贴片电阻封装：0402、0603、0805、1206、1812等C)标称值：常用有规定数值，如1k~2k之间有1k2、1k5、1k8，其他参数则需定制 D)阻值允许偏差如下表：允许偏差（%）文字符号（代号）允许偏差（%）文字符号（代号）±0.001 Y ±0.5 D ±0.002 X ±1 F ±0.005 E ±2 G ±0.01 L ±5 J ±0.02 P ±10 K ±0.05 W ±20 M ±0.1 B ±30 N ±0.2 C ——E)额定功率：电阻器在直流或交流电路中，当在一定大气压(87kpa~107kpa)和在规定温度（-55℃ ~ 125℃）下，长期连续工作所能承受的最大功率；F)电压系数：表示电阻器热稳定性随温度变化的物理量；表示温度每升高1度对应的电阻阻值的相对变化量；G)电压系数：表示阻值与电压的关系，表示对外加电压的稳定程度；H)最大工作电压：电阻器长期工作不发生过热或电击穿损坏等现象的电压；1.1.2 电容器：本身具有充放电的作用，可用于调谐、隔直流、滤波、交流旁路等，具体参数有：标称容量与允许偏差、额定工作电压、绝缘电阻、温度系数、电容器损耗、频率特性等A)电容代号：C，容量单位：法拉、微法、纳法、皮法；贴片电解电容单位一般用微法，贴片独石积层电容单位一般用皮法；换算：1法拉=1000000微法1微法=1000纳法=1000000皮法B)电解电容器封装为圆柱形；独石积层电容为长方形：封装有：0402、0603、0805、1206、1812等C)标称容量：便于生产和实际需要，国家规定了一系列容量值作为产品标准；容量误差：±0.05%、±0.1%、±0.25%、±0.5%、±1%、±2%、±5%、±10%、±20%、±30% D)额定工作电压：指在规定温度范围内，能够连续可靠工作的最高电压，又是分为额定直流工作电压和额定交流工作电压（有效值）；其标准额定电压有：6.3V、10V、16V、25V、35V、50V、63V、100V、160V、250V、300V、400V、450V、500V、630V、1000V、1600V、2000V、2500V、3000V、4000V、5000V、6300V至100000v E)绝缘电阻：等于加在电容两端的电压与电流的比值；F)漏电流：电容介质并不是绝缘的，总会有些漏电，漏电流较大时，电容会发热，严重时会损坏（各电容材料参数都有漏电流标准）；G)频率特性：电容在交流电路工作时（高频工作），其电容量等参数随电场频率而变化的性质；H)电容器损耗正切脚：表示电容能量损耗的大小； 1.2贴片晶体管结构和型号：一般为两个或三个引脚，晶体二极管和晶体三极管，其结构是一个或者两个PN结组成，封装有：晶体二极管有圆柱形和长方形（有极性之分）；晶体三极管为SOT-23/25/89/143 1.3贴片电感、连接器、变压器等结构、形状、参数贴片电感：封装有0603、0805、1206等，大功率电感也按圆柱形（根据磁芯形状）连接器：主要为外形状、引脚数量、引脚间距等变压器：分初级和次级绕组，也属电感类，贴装时必须注意方向1.4贴片IC芯片封装IC封装有：SOJ、SOL、PQFP、LQFP、PLCC、DIP等1.5贴片电子原件的包装、储存与防护：电子元器件包装有散装、卷带装、托盘装等，储存有效时间为1个月，环境要求控制温度（24±3℃）和湿度(45%-75%)、防尘、防腐等，2、培训物料编码2.1培训物料编码知识：参考《物料编码规则》、《物料编码清单》3、设备操作知识培训3.1设备结构和操作功能键，附件使用的注意事项3.1.1设备结构：主要为机体、控制线路、操作面板、导轨、置料台、贴装头组件、PCB固定平台等 3.1.2操作功能键：（参考设备说明书）3.1.3吸嘴：用碳化合金制作，硬度高，耐磨，较脆，嘴部有伸缩性； 3.1.4飞达（料架）：A.飞达规格和选用：有8mm、12mm、16mm、24mm飞达，普通元件（封装为0402、0603、0805、1206和小型晶体管等封装带宽为8mm）用8mm飞达，步进为4mm；其他根据物料的料带宽度而选用对应飞达，16mm飞达步进距离有4mm、8mm、12mm、16mm（可通过飞达气缸固定片调整），需根据物料间距进行选用调整；B.使用与存放：飞达使用时应注意避免撞击，并须定期清洁保养，存放不能堆叠、受压，对于不用的飞达应固定于机器上（或放置于指定位置）；3.2设备操作系统与设备开关机操作，开关机异常信息及处理4.2.1设备开关机：开关机时必须确认及内无异物，具体操作（参考设备操作文件）4.2.2热机（暖机）：对于停机时间超过2小时以上，开机时必须进行暖机5~10分钟； 3.3正常生产设备操作3.3.1备料与换料操作：应观察并根据物料使用状况提前上好将用完型号的物料（因不多于4个飞达）；物料应正确安装到位，飞达置于料台时应先将贴装头移离该位置，飞达应固定牢靠平整且双手操作；换料和操作应快速准确，并根据SMT制成管制进行二次确认；换装IC 时注意方向，用16mm飞达时要注意吸料位置的调整；3.3.2过程操作：A、生产效率方面注意机器利用率，每小时应核对是否达到标准产能，减少待机时间（照mark点时间、待料时间、吸料时间、报警次数等进行分析）；B、品质控制方面应对生产产品进行抽检有无偏位等不良；C、物料损耗控制方面应对设备异常记录（抛料）进行监测，对于超标的料站或物料进行处理并反馈拉组长、技术员或工程师对该不良进行改善控制；3.3.3换线操作：A、订单完成时应将所有飞达卸离机器，拆除所有物料，清理机器所有物料、杂物、灰尘；同时对飞达进行清洁；B、操作员应把所有余料退给物料员，准备好新订单物料并上于飞达上；C、由技术员或指定人员进行设备程式更换操作，重新调整设备（PCB定位），并由操作员按照生产程式进行上料，上料完毕须由IPQC进行二次确认；D、由技术人员进行首件生产并确认无品质异常（无偏位、漏贴、错铁等）后交由IPQC进行首件核对； 3.3.4过程记录：根据日生产状况进行记录设备运行状况并完成必须的记录；3.3.5交接班：A、每天下班时应清理废料盒里的废料，并交由拉组长进行分类处理B、操作员交接班时应把设备运行状况、出现异常等信息、设备附件、生产物料等进行交接；3.4设备日、周、月保养操作3.4.1参考《设备保养项目》 3.4.2 参考设备使用说明书4、异常处理4.1生产运行报警信息与处理4.1.1真空不足：吸嘴堵塞或真空管道堵塞通知技术员更换吸嘴或对吸嘴、真空管道进行清洁； 4.1.2气压不足：检查机器供气接头是否漏气，并通知技术员或工程师处理；4.1.3 贴装头X、Y位移溢出：手动移位溢出可开机运行后正常，如运行过程出现应通知工程师进行检查； 4.1.4 PCB传送错误：A、进出传送不顺畅，应反馈并对不良品尺寸交由IPQC检测，同时反馈技术员进行改善；4.1.4未贴装完毕产品处理：A、对于操作失误造成的应通知技术员进行重新送入机器补贴 B、异常停机的通知技术员进行处理；4.1.5飞件或漏贴：A、吸嘴不良，应停机进行检查元件对应吸嘴B、真空不足，应通知技术员进行真空检查C、PCB固定不良，检查PCB固定状态4.1.6偏位：A、固定位置偏位且有规律，有技术员对坐标进行修改；B、PCB固定不良（表面不平整、贴装时下沉、移位），检查并重新调整定位装置C、锡膏粘性不良引起，需由技术员干或工程师进行分析处理；4.2停电或环境（雷电）处理：A、遇到雷电天气时必须尽快清完待生产产品后待通知；B、停电时关闭设备电源、待供电后从新开机并将机内正生产产品进行处理； 4.3品质异常处理：未达到相关标准时必须进行反馈上司、设备技术员或工程师；4.4抛料超标：报技术员、上司和相关人员进行处理；4.4设备故障处理：应即时停机，由设备技术员或工程师解决并作记录；三、实际操作培训1.开关机操作——正常开关机，断电异常开关机2.机器的安全使用和注意事项：2.1机器在远作时,不能将头,手,等各部位伸到机器里面.2.2换物料时一定要先把机器停下来将安全门打开,或者按下紧急开关来换物料.2.3如果遇到紧急事故,要先把紧急开关按下来,再通知设备技术人员来解决.3.换料操作——飞达操作、普通物料换料、16mm换料操作、盘装物料换料操作、stick飞达使用3.1.换料时，要看清楚料的间距是多少，物料料带上孔与孔之间的标准距离是4mm，一般物料的间距为4mm。

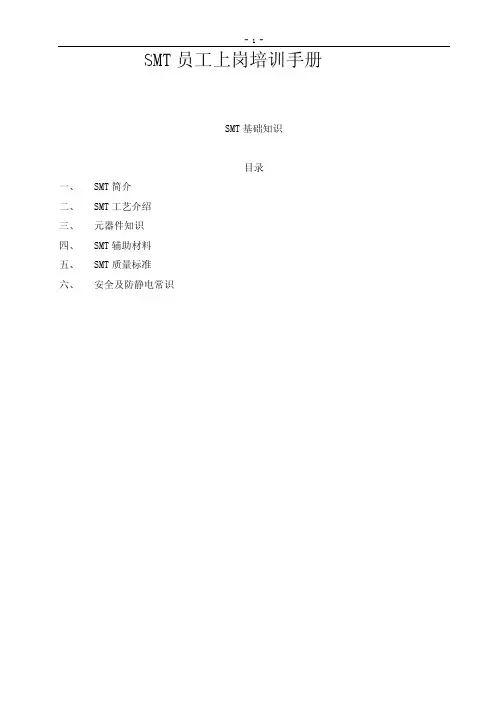

SMT员工上岗培训手册SMT基础知识目录一、 SMT简介二、 SMT工艺介绍三、 元器件知识四、 SMT辅助材料五、 SMT质量标准六、 安全及防静电常识第一章SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子装联技术的发展趋势。

其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

5.电子产品的高性能及更高装联精度要求。

6.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。

SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子装联技术的发展趋势。

其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

5.电子产品的高性能及更高装联精度要求。

6.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。
