建筑物照明通电试运行检验批质量验收记录

1

架空线路及杆上电气设备安装检验批质量验收记录表

GB 50303－2002

060101

工程名称 分项工程名称 验收部位

施工单位 专业工长 项目经理

施工执行标准名称及编号

分包单位 分包项目经理 施工班组长

施工质量验收规范规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 变压器中性点的接地及接地电阻值测试 第4。1。3条

2 杆上高压电气设备的交接试验 第4。1。4条

3 杆上低压配电装置和馈电线路的交接试验 第4。1.5条

4 电杆坑、拉线坑深度允许偏差/mm +100，-50

5 架空导线的弧垂值允许偏差 ±5％

6 水平排列的同档导线间的弧垂值偏差/mm ±50

一般项目 1 拉线及其绝缘子、金具安装 第4.2.1条

2 电杆组立 第4.2.2条

3 横担安装及防腐处理 第4。2.3条

4 导线架设 第4.2.4条

5 线路安全距离 第4.2.5条

6 杆上电气设备安装 第4.2。6条

施工单位检查评定结果

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

2

监理工程师

（建设单位项目专业技术负责人） 年 月 日

变压器、箱式变电所安装检验批质量验收记录表

GB 50303－2002

060102 060201

工程名称 分项工程名称 验收部位

施工单位 专业工长 项目经理

施工执行标准名称及编号

分包单位 分包项目经理 施工班组长

施工质量验收规范规定 施工单位检查评定记录 监理(建设）单位验收记录

主控项目 1 变压器安装及外观检查 第5.1.1条

2 变压器中性点、箱式变电所N和PE母线的接地连接及支架或外壳接地 第5。1。2条

1 建筑物景观照明灯、航空障碍标志灯和庭院灯安装工程检验批质量验收记录表 GB50303—2002 060107□□ 060509□□ 单位(子单位)工程名称 分部(子分部)工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录 主控项目 1 建筑物彩灯安装 第21.1.1条 2 霓虹灯灯管、专用变压器、导线的检查及固定 第21.1.2条 3 建筑物景观照明灯的绝缘、固定、接地或接零 第21.1.3条 4 航空障碍标志灯的位置、固定及供电电源 第21.1.4条 5 庭院灯安装、绝缘、固定、防水密封及接地或接零 第21.1.5条 一 般项目 1 建筑物彩灯安装检查 第21.2.1条 2 霓虹灯、霓虹灯变压器相关控制装置及线路 第21.2.2条 3 建筑物景观照明灯具的构架固定和外露电线电缆保护 第21.2.3条 4 航空障碍标志灯的安装 第21.2.4条 5 庭院灯的安装 第21.2.5条 施工单位检查评定结果 专业工长(施工员) 施工班组长 项目专业质量检查员： 年 月 日 监理(建设)单位验收结论 专业监理工程师： (建设单位项目专业技术负责人) 年 月 日 2 说 明 060107 060509 主控项目 1 建筑物彩灯安装应符合下列规定：1)建筑物顶部彩灯采用有防雨性能的专用灯具。灯罩要拧紧；2)彩灯配线管路按明配管敷设，且有防雨功能。管路间、管路与灯头盒间螺纹连接，金属导管及彩灯的构架、钢索等可接近裸露导体接地(PE)或接零(PEN)可靠；3)垂直彩灯悬挂挑臂采用不小于10#的槽钢。端部吊挂钢索用的吊钩螺栓直径不小于10mm，螺栓在槽钢上固定，两侧有螺帽，且加平垫及弹簧垫圈紧固；4)悬挂钢丝绳直径不小于4.5mm，底把圆钢直径不小于16mm，地锚采用架空外线用拉线盘，埋设深度大于1.5m；5)垂直彩灯采用防水吊线灯头，下端灯头距离地面高于3m。 2 霓虹灯安装应符合下列规定：1)霓虹灯管完好，无破裂；2)灯管采用专用的绝缘支架固定，且牢固可靠。灯管固定后，与建筑物、构筑物表面的距离不小于20mm；3)霓虹灯专用变压器采用双圈式，所供灯管长度不大于允许负载长度，露天安装的有防雨措施；4)霓虹灯专用变压器的二次电线和灯管间的连接线采用额定电压大于15kV的高压绝缘电线。二次电线与建筑物、构筑物表面的距离不小于20mm。 3 建筑物景观照明灯具安装应符合下列规定：1)每套灯具的导电部份对地绝缘电阻值大于2MΩ；2)在人行道等人员来往密集场所安装的落地式灯具，无围拦防护，安装高度距地面2.5m以上；3)金属构架和灯具的可接近裸露导体及金属软管的接地(PE)或接零(PEN)可靠，且有标识。 4 航空障碍标志灯安装应符合下列规定：1)灯具装设在建筑物或构筑物的最高部位。当最高部位平面面积较大或为建筑群时，除在最高端装设外，还在其外侧转角的顶端分别装设灯具；2)当灯具在烟囱顶上装设时，安装在低于烟囱口1.5～3m的部位且呈正三角形水平排列；3)灯具的选型根据安装高度决定；低光强的(距地面60m以下装设时采用)为红色光，其有效光强大于1600cd。高光强的(距地面150m以上装设时采用)为白色光，有效光强随背景亮度而定；4)灯具的电源按主体建筑中最高负荷等级要求供电；5)灯具安装牢固可靠，且设置维修和更换光源的措施。 5 庭院灯安装应符合下列规定：1)每套灯具的导电部位对地绝缘电阻值大于2MΩ；2)立柱式路灯、落地式路灯、特种园艺灯等灯具与基础固定可靠，地脚螺栓备帽齐全。灯具的接线盒或熔断器盒，盒盖的防水密封垫完整；3)金属立柱及灯具可接近裸露导体接地(PE)或接零(PEN)可靠，接地线单设干线，干线沿庭院灯布置位置形成环网状，且不少于2处与接地装置引出线连接，由干线引出支线与金属灯柱及灯具的接地端子连接，且有标识。 3 一般项目 1 建筑物彩灯安装应济合下列规定：1)建筑物顶部彩灯灯罩完整，无碎裂；2)彩灯电线导管防腐完好。敷设平整、顺直。 2 霓虹灯安装应符合下列规定：1)当霓虹灯变压器明装时，高度不小于3m；低于3m采取防护措施；2)霓虹灯变压器的安装位置方便检修，且隐蔽在不易被非检修人触及的场所，不装在吊平顶内；3)当橱窗内装有霓虹灯时，橱窗门与霓虹灯变压器一次侧开关有联锁装置，确保开门不接通霓虹灯变压器的电源；4)霓虹灯变压器二次侧的电线采用玻璃制品绝缘支持物固定，支持点距离不大于下列数值：水平线段：0.5m；垂直线段：0.75m。 3 建筑物景观照明灯具构架应固定可靠，地脚螺栓拧紧，备帽齐全；灯具的螺栓紧固、无遗漏。灯具外露的电线或电缆应有柔性金属导管保护； 4 航空障碍标志灯安装应符合下列规定：1)同一建筑物或建筑群灯具间的水平、垂直距离不大于45m；2)灯具的自动通、断电源控制装置动作准确。 5 庭院灯安装应符合下列规定：1)灯具的自动通、断电源控制装置动作准确，每套灯具熔断器盒内熔丝齐全，规格与灯具适配；2)架空线路电杆上的路灯，固定可靠，紧固件齐全、拧紧，灯应正确；每套灯具配有熔断器保护。 检查数量：主控项目1钢索等悬挂结构及接地全数检查；灯具和线路抽查10%，少于10套，全数检查：2- 4全数检查；5抽查10％，少于5套，全数检查。 一般项目2～4全数检查：1、5抽查10％，少于5套，全数检查。 检验方法：见本规范第28.0.7条。 判 定：应检数量全部符合本规范规定判为合格。

精心整理

普通灯具安装检验批质量验收记录表

GB50303—2002

060507□□

单位（子单位）工程名称 创洁·武冈王城商贸物流中心9#楼

分部（子分部）工程名称 建筑电气安装 验收部位 一层

施工单位 武冈市建筑工程有限公司 项目经理 胡光明

施工执行标准名称及编号 《建筑电气工程施工质量验收规范》GB50303－2002

分包单位 分包项目经理

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 灯具的固定 第19.1.1条 √

2 花灯吊钩选用、固定及悬吊装置的过载试验 第19.1.2条 √

3 钢管吊灯灯杆检查 第19.1.3条 √

4 灯具的绝缘材料耐火检查 第19.1.4条 √ 精心整理

5 灯具的安装高度和使用电压等级 第19.1.5条 √

6 距地高度小于2.4m的灯具金属外壳的接地或接零 第19.1.6条 √

一般项目 1 引向每个灯具的电线线芯最小载面积 第19.2.1条 √

2 灯具的外形，灯头及其接线检查 第19.2.2条 √

3 变电所内灯具的安装位置 第19.2.3条 √

4 装有白炽灯泡的吸顶灯具隔热检查 第19.2.4条 √

5 在重要场所的大型灯具的玻璃罩安全措施 第19.2.5条 √

6 投光灯的固定检查 第19.2.6条 √

7 室外壁灯的防水检查 第19.2.7条 √

施工单位检查评定结果 专业工长（施工员） 刘国文 施工班组长

项目专业质量检查员：年月日 精心整理

监理（建设）单位验收结论 监理工程师：

（建设单位项目专业技术负责人）年月日

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表 GB50303—2002

（Ⅲ）照明配电箱（盘）

060501□□

单位（子单位）工程名称 印江县新寨农中食堂楼楼工程

分部（子分部）工程名称 电气照明子分部工程 验收部位 一层~二层

施工单位 思南县共和建筑工程有限公司 项目经理 杨波

水电安装检验批质量验收记录表

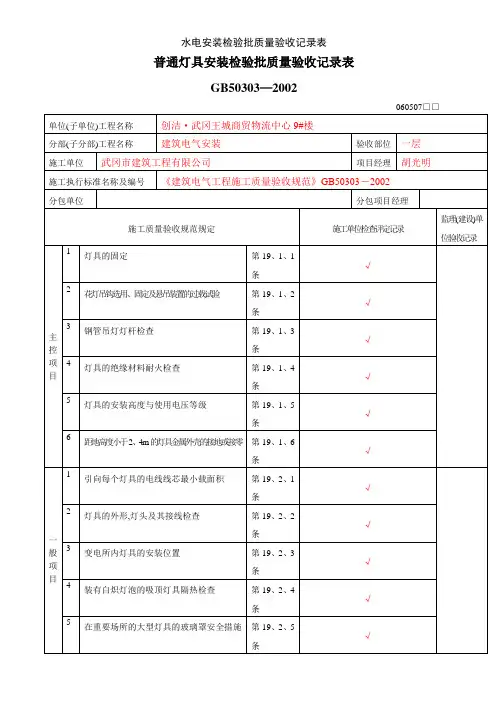

普通灯具安装检验批质量验收记录表

GB50303—2002

060507□□

单位(子单位)工程名称 创洁·武冈王城商贸物流中心9#楼

分部(子分部)工程名称 建筑电气安装 验收部位 一层

施工单位 武冈市建筑工程有限公司 项目经理 胡光明

施工执行标准名称及编号 《建筑电气工程施工质量验收规范》GB50303－2002

分包单位 分包项目经理

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 灯具的固定 第19、1、1条 √

2 花灯吊钩选用、固定及悬吊装置的过载试验 第19、1、2条 √

3 钢管吊灯灯杆检查 第19、1、3条 √

4 灯具的绝缘材料耐火检查 第19、1、4条 √

5 灯具的安装高度与使用电压等级 第19、1、5条 √

6 距地高度小于2、4m的灯具金属外壳的接地或接零 第19、1、6条 √

一般项目 1 引向每个灯具的电线线芯最小载面积 第19、2、1条 √

2 灯具的外形,灯头及其接线检查 第19、2、2条 √

3 变电所内灯具的安装位置 第19、2、3条 √

4 装有白炽灯泡的吸顶灯具隔热检查 第19、2、4条 √

5 在重要场所的大型灯具的玻璃罩安全措施 第19、2、5条 √ 水电安装检验批质量验收记录表

6 投光灯的固定检查 第19、2、6条 √

7 室外壁灯的防水检查 第19、2、7条 √

施工单位检查评定结果 专业工长(施工员) 刘国文 施工班组长

项目专业质量检查员: 年 月 日

监理(建设)单位验收结论 监理工程师:

(建设单位项目专业技术负责人) 年 月 日
