洞口边仰坡开挖与支护施工工艺1

洞口边、仰坡开挖与防护施工工艺
一 工艺概述
洞口施工是保证能否尽早进洞，确保施工安全的关键环节，因此应抓早抓好，确
保全面展开施工。本工艺适用于客运专线铁路双线隧道进出口段洞门工程。
洞口边、仰坡施工应遵循下列原则：
1 根据洞口地形、地质条件正确拟定进洞方案，尽量维持原始地形、地貌，保护
生态环境，减少刷坡工程量，减少地质扰动，减少施工用地；
2 结合洞口相邻工程及场地布置通盘考虑，妥善安排，及早完成；
3 不宜安排在雨季及冬季施工
二 适用条件
在铁路客运专线隧道洞口工程中边仰坡开挖与防护中使用。
三 作业内容
1 测量放线；
2 施作截水天沟；
3 地表加固；
4 边、仰坡开挖；
5 边、仰坡防护。
四 质量检验标准
1 隧道洞口边、仰坡土石方开挖及防护工程施工，应符合设计要求和环境保护、
水土保持的有关规定；
2 边、仰坡应自上往下开挖，不得采用洞室爆破，开挖后应及时进行防护工程施
工；
3 边、仰坡地质条件不良时，开挖前应采取稳定措施。当采用地表注浆对洞口地
表进行加固处理时，其施工质量应符合国家现行有关标准的规定和设计要求；
4 边、仰坡施工过程中应随时检查地表及坡面情况，发现开裂、滑动等现象时应
立即采取加固措施保证边、仰坡稳定和施工安全；
5 边、仰坡周围的排水沟、截水沟应在边、仰坡开挖前修建完成；
6 隧道洞口的边、仰坡开挖形式和坡度应符合设计要求；
7 洞口排水沟、截水沟的平面位置、开挖断面应符合设计要求，保证排水畅通；
8 边、仰坡以上的山坡危石应在边、仰坡开挖前清除干净；
9 边、仰坡的开挖形式应符合设计要求。
10 边、仰坡防护的型式应符合设计要求。绿色防护和喷锚防护工程施工质量的
验收应符合铁道部《客运专线铁路路基工程施工质量验收暂行标准》（铁建设[2005]160
号）的相关规定。
五 施工准备
1 熟悉施工图纸，编制施工工艺设计和作业指导书，做好各项技术交底；组织技
术培训、考核；
2 做好现场劳动力组织及工艺特点，准备好各种施工机械，并检查其性能及完好
率，使其能满足施工要求；
3 组织好施工所需的各项材料，在数量和质量上应满足施工要求；
4 清理场地，清除洞门口范围内边坡、仰坡以上可能滑塌的表土、危石，不留后
患。
六 施工机械及工艺装备
洞口边、仰坡开挖施工机械及工艺装备见表1。
表1 施工机械及工艺装备表
序号 名称 技术条件 数量(台/
1 装载机 ZL403 2
2 挖掘机 PC200－34 2
3 气腿式凿岩YT－28 12
4 电动空压机 4L—20/87 1
5 自卸汽车 1～5m3 8
6 风镐 G1010 5
7 搅拌站 HX60A11 1
8 湿喷机 10m3/h 4
9 电焊机 500A15 3
10 钢筋切断机 1
11 钢筋弯曲机 1
七 工艺及质量控制流程
洞口边、仰坡开挖及防护质量控制流程见图1。
八 工艺步序说明

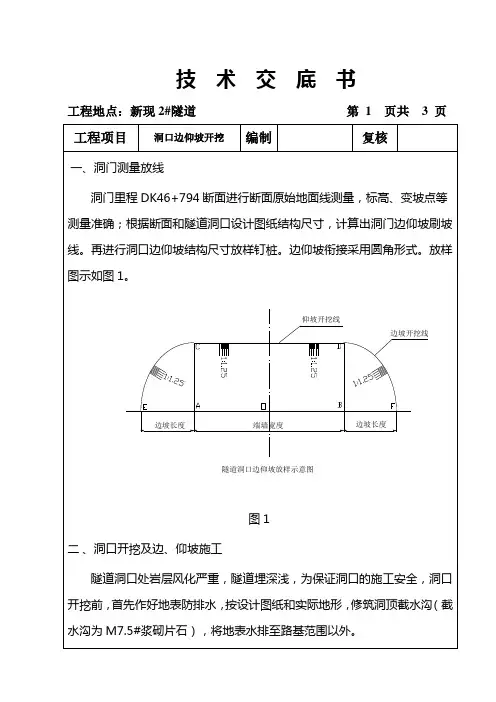

1 测量放线：
测量组首先对进洞的各个桩点进行复核，做到准确无误，然后放出边、仰坡的开
挖边线，自上而下开挖，在开挖过程中根据施工需要进行边坡成型检查。
2 截水天沟的施作：
洞顶截水沟位置结合现场实际情况布设，采用人工开挖和人工砌筑，自低处向高
图1 洞口边、仰坡开挖及防护质量控制流程框图

处分段开挖和砌筑，并根据现场实际情况进行分段，分段长度应根据天沟坡度来确定，
一般情况下，为15～20m。并必须在边、仰坡施工前完成，确保坡面稳定。
3 边、仰坡开挖：
1）根据施工图标示的里程、高程对洞口边坡进行放线。标出边坡开挖边线及土方
开挖厚度，以便进行边、仰坡防护施工；
2）洞口边、仰坡开挖严格按设计控制坡度，对于边坡厚度较大的地方采用挖掘机
辅助开挖、人工修坡的方式进行。开挖自上而下进行，分层开挖，并每层检查边坡坡度，
随挖随支护，加强防护，随时监测、检查山坡稳定情况。边坡、仰坡上浮石、危石要清
除，坡面凹凸不平处予以修整平顺。挖掘机开挖后预留20～30cm进行人工修坡，清除
虚土。对于边坡土层较硬的围岩采用人工手持风镐进行凿除，减少边、仰坡原状土的扰
动，确保边、仰坡稳定，防止洞口边、仰坡坍塌。明洞土石方开挖距坡底1m为止，施
作套拱前突击开挖至坡底，立即施作套拱混凝土，为进洞施工做准备。
4 边、仰坡防护：
边、仰坡应边开挖边支护，首先利用风钻钻孔和安装锚杆，然后挂钢筋网，最后

开始
施工图复核
施工放样
修筑洞口及坡面截排水设施
洞口坡面危石处理
洞口开挖及防护
开始
喷射混凝土。支护参数为：边坡坡面采用6cm厚C20喷射混凝土防护。仰坡坡面采用采
用Φ25长5m的中空注浆锚杆，间距为1m*1m梅花型布置，锚杆留出体外10cm，焊接φ
8钢筋网(20×20cm)，并喷射C20混凝土10cm支护。
九 作业组织
洞口边、仰坡开挖劳动力组织见表2。
表2 边、仰坡开挖每班劳动力组织表
工种名
称 工序名称 普工 喷射工 修理工 安全 电工 司机 钢筋工 电焊工 班长 合计

边、仰坡开挖及
支护
20 5 2 1 1 8 8 4 1 50

十 生产效率及材料消耗
1 生产效率
工作效率视具体围岩级别及施工难易确定一个循环周期。
2 材料损耗
根据现场围岩级别及岩性确定各种材料消耗。
十一 施工安全及环境保护
1 安全要求
1）所有施工人员必须戴安全帽，特殊工种按规定佩戴好防护用品。
2）搞好安全用电，场内架设电线应绝缘良好，悬挂高度及悬挂点间距必须符合安
全规定。
3）加强各类量测管理工作，搞好量测信息反馈，通过量测指导施工。
4）施工作业中所用的物料，须堆放平稳，以防滑落；
5）施工后的余料及废料，不得向下抛掷；
6）高处作业必须系安全带，安全带挂在牢固的物件上。严禁在一个物件上拴挂几
根安全带或一根安全绳上拴几个人；
7）高处作业不允许上下重叠施工。
2 环境保护要求
1）合理布置场地。各项临时设施必须符合规定标准，做到场地整洁、道路平顺、
排水畅通、标志醒目、生产环境达到标准作业要求。
2) 施工现场坚持工完料清，垃圾杂物集中整齐堆放，及时处理。施工废水严禁任
意排放，严格按照招标文件要求经处理后达标排放。
3) 弃土不得随意堆放，须运至指定的弃土场。
4) 施工中采取有效措施，保护环境，爆破时采用控制爆破，不影响临近建筑物及
其它设施正常安全使用。
5) 合理布置施工场地，生产、生活设施尽量布置在征地线以内，少占或不占耕地，
尽量不破坏原有植被，不随意砍伐树木，并在其周围植草或植树绿化，创建美好环境。
6) 施工期间生产场地和生活区修建必要的临时排水渠道，污水经处理后，与永久
性排水设施相接，不至引起渠道淤积冲刷。
7) 对弃碴场基层清除的土层和基坑开挖的土石方集中堆放，避免被水冲刷，污染
河流。
