HGM9200/9300/9400系列发电机组控制器(HGM9210/HGM9220/HGM9310/HGM9320/HGM9410/HGM9420)用户手册郑州众智科技股份有限公司本文档适用于HGM9200系列、HGM9300系列、HGM9400系列控制器(HGM9210/HGM9220/HGM9310/HGM9320/HGM9410/HGM9420)。
本文档所用符号的说明符号说明该图标提示或提醒操作员正确操作。
注意该图标表示错误的操作有可能损坏设备。
小心该图标表示错误的操作有可能会造成死亡、严重的人身伤害和重大的财产损失。
警告目录1概述 (5)2型号对比及产品缩写 (5)2.1型号对比 (5)2.2产品缩写 (6)3性能和特点 (6)4规格 (8)5操作 (9)5.1指示灯 (9)5.2按键功能描述 (9)5.3显示 (11)5.3.1主显示 (11)5.3.2参数设置菜单 (12)5.4自动开机停机操作 (14)5.5手动开机停机操作 (15)5.6发电机组控制器开关控制过程 (15)5.6.1HGM9X20 开关控制过程 (15)5.6.2HGM9X10 开关控制过程 (16)6保护 (17)6.1警告 (17)6.2停机报警 (19)6.3跳闸停机报警 (20)6.4跳闸不停机报警 (21)7接线 (21)8编程参数范围及定义 (24)8.1参数设置内容及范围一览表(表一) (24)8.2可编程输出口可定义内容一览表(表二) (30)8.2.1自定义时间段输出 (35)8.2.2自定义组合输出 (35)8.3可编程输入口定义内容一览表(全部为接地(B-)有效)(表三) (36)8.4传感器选择(表四) (38)8.5起动成功条件选择(表五) (39)9参数设置 (40)10传感器设置 (40)11试运行 (41)12典型应用 (42)13安装 (44)14GSM短信报警与遥控 (45)14.1GSM短信报警 (45)14.2GSM短信遥控 (45)15控制器与发动机的J1939连接 (46)15.1CUMMINS ISB/ISBE(康明斯) (46)15.2CUMMINS QSL9 (46)15.3CUMMINS QSM11(进口) (46)15.4CUMMINS QSX15-CM570 (47)15.5CUMMINS GCS-MODBUS (47)15.6CUMMINS QSM11(西安康明斯) (47)15.7CUMMINS QSZ13(东风康明斯) (48)15.8DETROIT DIESEL DDEC III / IV(底特律) (48)15.9DEUTZ EMR2(道依茨) (48)15.10JOHN DEERE(强鹿) (49)15.11MTU MDEC (49)15.12MTU ADEC(SMART模块) (49)15.13MTU ADEC(SAM模块) (49)15.14PERKINS(珀金斯) (50)15.15SCANIA (50)15.16VOLVO EDC3(沃尔沃) (50)15.17VOLVO EDC4 (50)15.18VOLVO-EMS2 (51)15.19玉柴 (51)15.20潍柴 (52)16故障排除 (52)1 概述HGM9200/9300/9400系列电站自动化控制器用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。
GU660A发电机组控制器使用说明一、控制器概述GU660A发电机组控制器是一种集电气自动控制、监测、测量于一体的智能控制设备。
它通过集成微处理器和各种传感器，实现发电机组的自动化控制和运行监测。
该控制器可以自动检测发电机组的工作状态，对故障进行保护和报警，并能够通过人机界面进行参数设置和操作。
二、控制器功能1.自动启停功能：能够根据用户的需求，实现发电机组的自动运行和停机。
2.电气保护功能：具备对发电机组的电气参数进行实时监测和保护的功能，如电压、电流、频率等。
3.发电机故障保护功能：能够对发电机组的故障进行实时检测和报警，如过载、短路、缺相等。
4.油压、水温等监测功能：能够对发电机组的油压、水温、燃油水位等参数进行监测和保护。
5.数据记录和查询功能：能够对发电机组的运行数据进行实时记录和查询，便于用户分析和诊断故障。
6.远程监测功能：通过网络连接，可以实现对发电机组的远程监测和控制，方便用户远程操作和管理。
三、控制器使用步骤1.接线：将GU660A控制器与发电机组的电气系统正确接线，确保电源供电正常。
2.参数设置：通过控制器的人机界面，设置发电机组的相关参数，如启停方式、额定功率等。
3.启动发电机组：按下控制器的启动按钮，控制器将自动启动发电机组，开启发电机的燃料、冷却和供电系统。
4.运行监控：控制器将实时监测发电机组的各项参数，如电压、电流、频率、油压、水温等，并能够及时报警和保护。
5.数据记录和查询：控制器将对发电机组的运行数据进行实时记录，用户可以通过人机界面查询历史数据和故障记录。
6.停机：按下停止按钮，控制器将自动停止发电机组的运行，并关闭相关系统。
四、常见问题和解决方法1.控制器无法启动发电机组：检查电源供电是否正常，查看控制器是否设置正确。
2.控制器报警：根据报警信息查看故障原因，排除故障后重新启动发电机组。
3.参数设置错误：通过人机界面重新设置参数，并保存到控制器中。
五、注意事项1.安装前请确保电源供电符合要求，并仔细阅读本说明书。

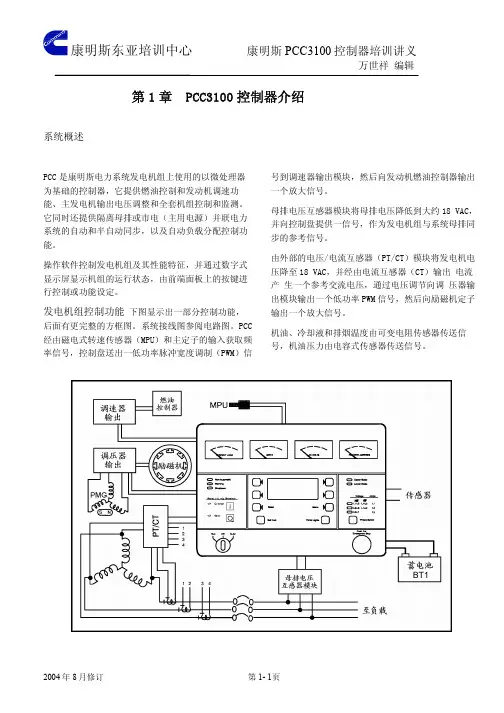

第1章 PCC3100控制器介绍 系统概述PCC是康明斯电力系统发电机组上使用的以微处理器为基础的控制器，它提供燃油控制和发动机调速功能、主发电机输出电压调整和全套机组控制和监测。
它同时还提供隔离母排或市电（主用电源）并联电力系统的自动和半自动同步，以及自动负载分配控制功能。
操作软件控制发电机组及其性能特征，并通过数字式显示屏显示机组的运行状态，由前端面板上的按键进行控制或功能设定。
发电机组控制功能 下图显示出一部分控制功能，后面有更完整的方框图。
系统接线图参阅电路图。
PCC 经由磁电式转速传感器（MPU）和主定子的输入获取频率信号，控制盘送出一低功率脉冲宽度调制（PWM）信号到调速器输出模块，然后向发动机燃油控制器输出一个放大信号。
母排电压互感器模块将母排电压降低到大约18 VAC，并向控制盘提供一信号，作为发电机组与系统母排同步的参考信号。
由外部的电压/电流互感器（PT/CT）模块将发电机电压降至18 VAC，并经由电流互感器（CT）输出 电流产 生一个参考交流电压，通过电压调节向调 压器输出模块输出一个低功率PWM信号，然后向励磁机定子输出一个放大信号。
机油、冷却液和排烟温度由可变电阻传感器传送信号，机油压力由电容式传感器传送信号。
电路板和模块概述以下叙述有关PCC控制盘和附件箱内的电路板与模块的功能方框图显示了PCC系统的内部和外部部件。
静电放电将损坏电路板，当接触电路板或接插晶片时，请预先戴好手腕型接地环带。
电路板位置方框图数字电路板（A32）数字电路板包含控制盘用微处理器和操作软件，同时数字电路板还连接到控制盘内其它电路板。
数字电路板也为PCC 提供模拟信号与数字信号之间的转换。
开关S5 将开关推向左侧为接电模式，此时控制盘电源/操作软件一直通电，直到开关扳到备用模式。
建议在所有应用中始终将S5开关设在接电模式位置，除非不能提供辅助蓄电池充电。
向右推动此开关将PCC 切换到备用模式。
