WEST仪表使用手册

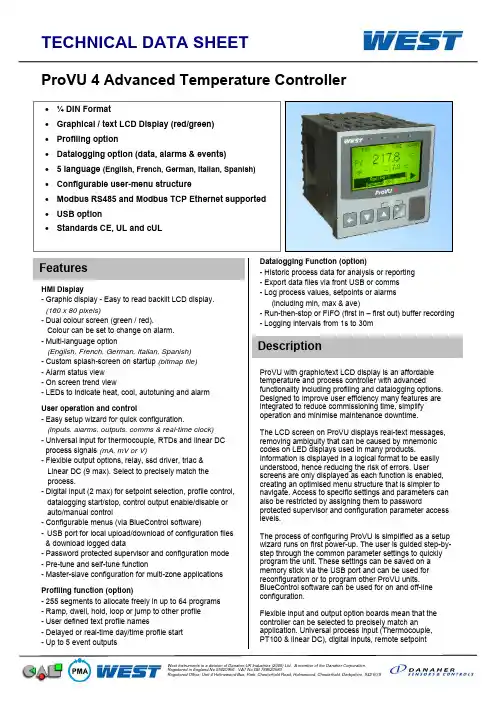

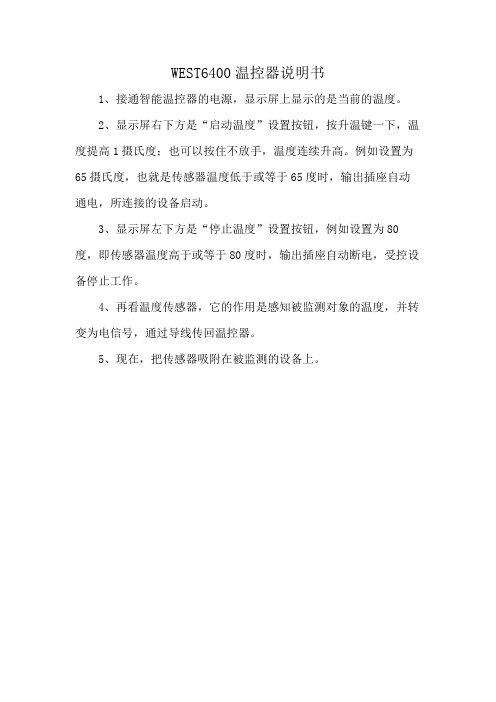

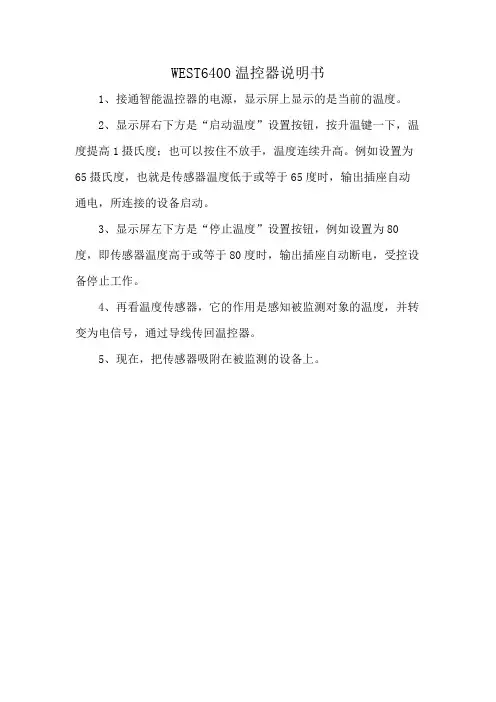

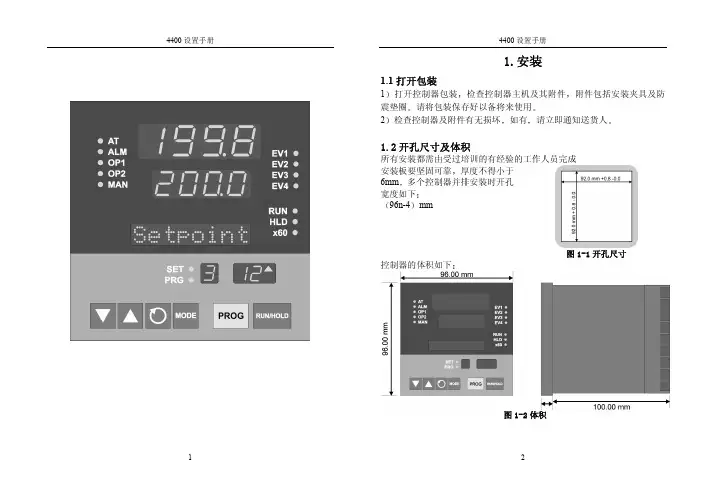

WEST6400温控器说明书
1、接通智能温控器的电源，显示屏上显示的是当前的温度。

2、显示屏右下方是“启动温度”设置按钮，按升温键一下，温度提高1摄氏度；也可以按住不放手，温度连续升高。

例如设置为65摄氏度，也就是传感器温度低于或等于65度时，输出插座自动通电，所连接的设备启动。

3、显示屏左下方是“停止温度”设置按钮，例如设置为80度，即传感器温度高于或等于80度时，输出插座自动断电，受控设备停止工作。

4、再看温度传感器，它的作用是感知被监测对象的温度，并转变为电信号，通过导线传回温控器。

5、现在，把传感器吸附在被监测的设备上。

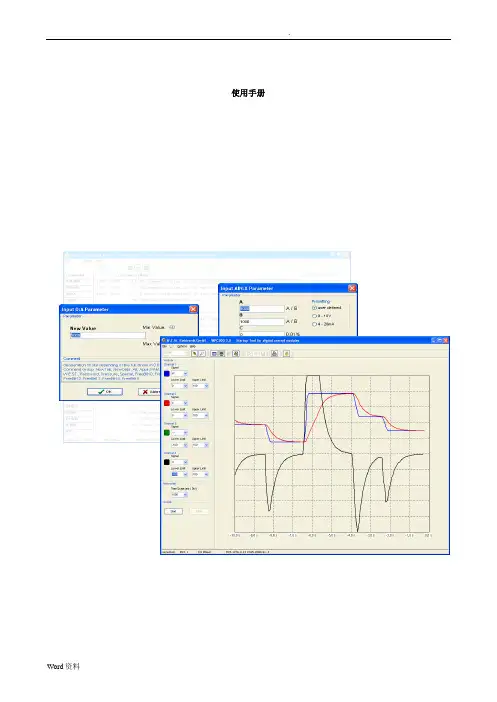

·使用手册目录1概述 (5)1.1 安装 (5)1.1.1 自动安装 (5)1.2 程序和模块之间的数据连接 (6)1.2.1 与模块的连接 (6)1.2.2 识别模块 (7)1.3 离线模式 (8)1.3.1 载入离线数据 (8)1.3.2 保存离线数据 (8)2功能 (9)2.1 参数表（表格式输入） (9)2.1.1 参数输入 (10)2.1.2 参数组 (13)2.2 显示器 (14)2.2.1 工艺参数 (15)2.2.2 远程控制 (15)2.2.3 状态信息 (15)2.3 示波器 (16)2.3.1 光标功能 (17)2.4 终端 (18)3特殊功能 (20)3.1 保存/默认/回送 (20)3.1.1 保存 (20)3.1.2 默认 (20)3.1.3 回送 (20)3.2 导入/导出 (20)3.3 固件更新（来自 3.2 版本的对话框） (21)3.3.1 启动固件更新 (21)3.3.2 安全密钥组合 (21)3.3.3 有效期 (22)3.4 固件更新（从传统版本到 3.1 版） (22)4选项 (24)4.1 界面 (24)4.2 示波器 (26)4.3 显示器 (27)5系统前提条件 (28)5.1 设置 Windows 延迟计时器（仅 USB 接口） (28)6安装 USB 驱动程序 (30)7备注 (36)备忘录/计划扩展：1 概述这个新版本主要关注表格式数据输入。

也可以使用终端输入。

可借助监控和示波器功能动态评估工艺变量。

除了工艺变量之外，现在还可以显示各种其他状态信息。

新增了远程控制功能，可从用户界面轻松地远程控制各模块。

同时还整合了固件升级功能。

与我们的所有产品一样，本软件经过特殊设计，以确保简单操作，同时尽可能获得最高灵活性。

但是，我们仍欢迎您提出宝贵的改进意见和建议。

1.1 安装可以人工或者自动安装程序，过程十分简单。

1.1.1 自动安装如选择自动安装，您只需启动设置程序，剩下的过程将会自动进行，无需您操心。

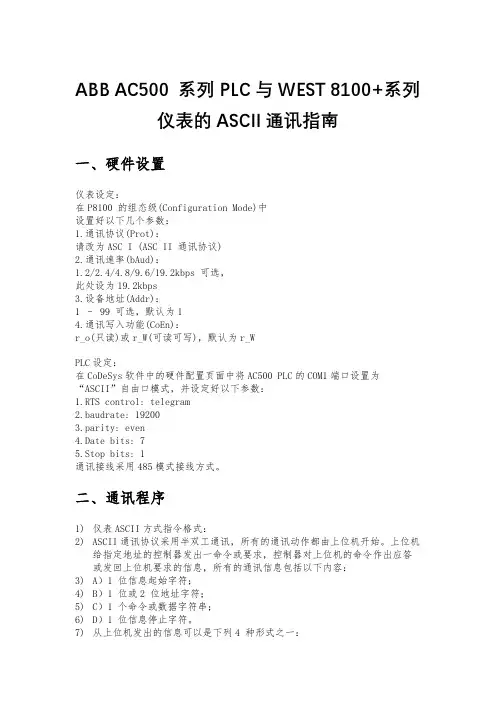

ABB AC500 系列PLC与WEST 8100+系列仪表的ASCII通讯指南一、硬件设置仪表设定：在P8100 的组态级(Configuration Mode)中设置好以下几个参数：1.通讯协议(Prot)：请改为ASC I (ASC II 通讯协议)2.通讯速率(bAud)：1.2/2.4/4.8/9.6/19.2kbps 可选，此处设为19.2kbps3.设备地址(Addr)：1 – 99 可选，默认为14.通讯写入功能(CoEn)：r_o(只读)或r_W(可读可写)，默认为r_WPLC设定：在CoDeSys软件中的硬件配置页面中将AC500 PLC的COM1端口设置为“ASCII”自由口模式，并设定好以下参数：1.RTS control: telegram2.baudrate: 192003.parity: even4.Date bits: 75.Stop bits: 1通讯接线采用485模式接线方式。

二、通讯程序1)仪表ASCII方式指令格式：2)ASCII通讯协议采用半双工通讯，所有的通讯动作都由上位机开始。

上位机给指定地址的控制器发出一命令或要求，控制器对上位机的命令作出应答或发回上位机要求的信息，所有的通讯信息包括以下内容：3)A）1 位信息起始字符；4)B）1 位或2 位地址字符；5)C）1 个命令或数据字符串；6)D）1 位信息停止字符。

7)从上位机发出的信息可以是下列4 种形式之一：8)一类指令：L{N}??*9)确认从站状态正常返回信息: L{N}?A 表示可用10)二类指令：L {N} {P} {C}*11)查询/修改从站的某参数正常返回信息: L{N}{P}{DATA}A*12)三类指令：L {N} {P} #{DATA}*13)设置从站的某参数正常返回信息: L{N}{P}{DATA}I*表示：数据和参数有效14)四类指令：L {N} {P}I *15)在指令3 之后发送给同一从站, 如果指令3 中的数据和参数有效, 从站收到此指令后执行参数设置。

---WORD 格式--可编辑------使用手册目录1 概述 (8)1.1 安装 (8)1.1.1 自动安装 (8)1.2 程序和模块之间的数据连接 (9)1.2.1 与模块的连接 (9)1.2.2 识别模块 (11)1.3 离线模式 (12)1.3.1 载入离线数据 (12)1.3.2 保存离线数据 (12)2 功能 (14)2.1 参数表（表格式输入） (14)2.1.1 参数输入 (16)2.1.2 参数组 (21)2.2 显示器 (22)2.2.1 工艺参数 (24)2.2.2 远程控制 (24)2.2.3 状态信息 (25)2.3 示波器 (26)2.3.1 光标功能 (28)2.4 终端 (29)3 特殊功能 (32)3.1 保存/默认/回送 (32)3.1.1 保存 (32)3.1.2 默认 (32)3.1.3 回送 (32)3.2 导入/导出 (33)3.3 固件更新（来自 3.2 版本的对话框） (34)3.3.1 启动固件更新 (34)3.3.2 安全密钥组合 (34)3.3.3 有效期 (36)3.4 固件更新（从传统版本到 3.1 版） (36)4 选项 (40)4.1 界面 (40)4.2 示波器 (42)4.3 显示器 (43)5 系统前提条件 (44)5.1 设置 Windows 延迟计时器（仅 USB 接口） (44)6 安装 USB 驱动程序 (46)7 备注 (52)备忘录/计划扩展：1 概述这个新版本主要关注表格式数据输入。

也可以使用终端输入。

可借助监控和示波器功能动态评估工艺变量。

除了工艺变量之外，现在还可以显示各种其他状态信息。

新增了远程控制功能，可从用户界面轻松地远程控制各模块。

同时还整合了固件升级功能。

与我们的所有产品一样，本软件经过特殊设计，以确保简单操作，同时尽可能获得最高灵活性。

但是，我们仍欢迎您提出宝贵的改进意见和建议。

1.1 安装可以人工或者自动安装程序，过程十分简单。

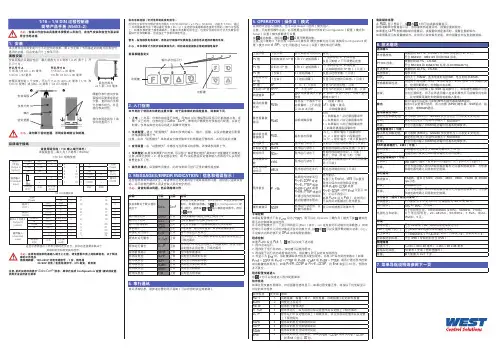

3. MESSAGES/ERROR INDICATION（信息和错误指示）这些信息表明有错误发生，或者表明过程变量的信号或其线路有问题。

该信息只是提供帮助，并不能替代操作人员及安装人员的安全责任。

小心：请首先解决问题，然后再继续工作。

置后，将看到该屏幕。

按进入 Configuration（配)模式，接着按或继续4. 串行通讯有关详细信息，请参考完整的用户指南（可以向您的供应商索取）。

5. OPERATOR（操作员）模式在加电时会进入该模式，也可以从 Select（选择）模式进入。

注意：开始常规操作之前，必须根据应用的要求对所有的 Configuration（配置）模式和 Setup（设置）模式参数进行设置。

按滚动参数，然后按或设置所需要的值。

注意：显示策略 6 下的所有 Operator（操作员）模式参数均为只读（请参阅 Configuration（配置）模式中的 diSP)，它们只能通过 Setup（设置）模式来进行调整。

上显示屏下显示屏显示策略及可见时间说明PV 值当前有效的 SP 值1 和 2（初始屏幕）PV 值和所选 SP 的目标值在显示策略 2 下可调整设定值PV 值实际的 SP 值 3 和 6（初始屏幕）PV 值和所选 SP 的实际值（比如斜坡时的SP 值）。

（只读）PV 值（空白）4（初始屏幕）仅显示过程变量。

（只读）当前有效的SP 值（空白）5（初始屏幕）仅显示设定值的目标值。

（只读）SP 值SP1，3，4，5和6所选 SP 的实际值。

只读实际的SP 值SPrp rP 不为OFF所选 SP 的实际（斜坡）值。

只读斜坡速率rpSpr 在设置模式中被使能SP斜率，单位/小时，可调（显示策略6除外）激活的报警状态ALSt当存在一个或多个活动报警时。

上行将显示ALM 并闪烁报警 2 激活L21 报警 1 激活回路报警激活警告报警被激活ALdG诊断故障报警123i1 = 如果输出1的记数报警动作2 =如果输出2的记数报警动作3 =如果输出3的记数报警动作i = 如果环境超温报警动作输出锁存报警被激活ALOL输出锁存报警OL1_ =锁存 输出1报警动作OL_2 =锁存 输出2报警动作OL12 =锁存 输出1或2报警动作程序段号SGnb程序运行状态下当前运行程序的程序段号（只读）目标设定值SGtS程序运行状态下当前程序段的目标设定值（只读）剩余时间SGtr程序运行状态下当前程序段剩余时间。

3. MESSAGES/ERROR INDICATION（信息和错误指示）这些信息表明有错误发生，或者表明过程变量的信号或其线路有问题。

该信息只是提供帮助，并不能替代操作人员及安装人员的安全责任。

小心：请首先解决问题，然后再继续工作。

置后，将看到该屏幕。

按进入 Configuration（配)模式，接着按或继续4. 串行通讯有关详细信息，请参考完整的用户指南（可以向您的供应商索取）。

5. OPERATOR（操作员）模式在加电时会进入该模式，也可以从 Select（选择）模式进入。

注意：开始常规操作之前，必须根据应用的要求对所有的 Configuration（配置）模式和 Setup（设置）模式参数进行设置。

按滚动参数，然后按或设置所需要的值。

注意：显示策略 6 下的所有 Operator（操作员）模式参数均为只读（请参阅 Configuration（配置）模式中的 diSP)，它们只能通过 Setup（设置）模式来进行调整。

上显示屏下显示屏显示策略及可见时间说明PV 值当前有效的 SP 值1 和 2（初始屏幕）PV 值和所选 SP 的目标值在显示策略 2 下可调整设定值PV 值实际的 SP 值 3 和 6（初始屏幕）PV 值和所选 SP 的实际值（比如斜坡时的SP 值）。

（只读）PV 值（空白）4（初始屏幕）仅显示过程变量。

（只读）当前有效的SP 值（空白）5（初始屏幕）仅显示设定值的目标值。

（只读）SP 值SP1，3，4，5和6所选 SP 的实际值。

只读实际的SP 值SPrp rP 不为OFF所选 SP 的实际（斜坡）值。

只读斜坡速率rpSpr 在设置模式中被使能SP斜率，单位/小时，可调（显示策略6除外）激活的报警状态ALSt当存在一个或多个活动报警时。

上行将显示ALM 并闪烁报警 2 激活L21 报警 1 激活回路报警激活警告报警被激活ALdG诊断故障报警123i1 = 如果输出1的记数报警动作2 =如果输出2的记数报警动作3 =如果输出3的记数报警动作i = 如果环境超温报警动作输出锁存报警被激活ALOL输出锁存报警OL1_ =锁存 输出1报警动作OL_2 =锁存 输出2报警动作OL12 =锁存 输出1或2报警动作程序段号SGnb程序运行状态下当前运行程序的程序段号（只读）目标设定值SGtS程序运行状态下当前程序段的目标设定值（只读）剩余时间SGtr程序运行状态下当前程序段剩余时间。

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

使用手册目录1概述.............................................................................................错误!未定义书签。

1.1 安装 ......................................................................................错误!未定义书签。

1.1.1 自动安装 ......................................................................错误!未定义书签。

1.2 程序和模块之间的数据连接..............................................错误!未定义书签。

1.2.1 与模块的连接..............................................................错误!未定义书签。

1.2.2 识别模块......................................................................错误!未定义书签。

1.3 离线模式 ..............................................................................错误!未定义书签。

1.3.1 载入离线数据..............................................................错误!未定义书签。

1.3.2 保存离线数据..............................................................错误!未定义书签。

APT2000系列70-82-03-353/01二线制无极式第一页电导率变送器技术规格综述霍尼韦尔过程分析变送器（APT）2000系列变送器是一种连续测量电导率、化学浓度和盐度的24伏二线制仪表。

它主要应用于化学、食品和奶制品、造纸、炼油、冶金等工业过程中。

APT2000的外壳为NEMA 4x和IP65防护等级，它是为满足本质安全、防火和各领域通用的测量需求而专门设计的。

霍尼韦尔Toroidal电极或其它兼容电极可应用于APT2000变送器。

此外，CONF可选HART通讯协议对测量过程进行双向远程监测/控制。

ENTER详述图 1 － APT2000TC变送器霍尼韦尔APT2000系列变送器是一种经济、可靠的仪表，有多种先进的功能可供选择。

快速解决问题APT2000有一个大显示屏，可迅速Sensoface 图形可以持续反馈电极显示过程参数和诊断信息，乃至在是否有问题。

这些易学和可识别符可靠性优先远处也可看清。

APT2000有可视反号使得APT2000在任何语境都易APT2000变送器的高级功能保证了馈功能，能减少启动的维护时间，于使用。

它的安全性。

一旦发生问题，对电并减少标定过程产生的误差。

可视极和电子元件连续监控的APT2000反馈是以图形形式显示的，它可对变送器就立即显示诊断信息。

错误控制器或过程改变作出迅速响应。

标定简单或诊断一经发现，变送器将指示相每个霍尼韦尔电极出厂时都具有各应的错误代码或图形（见图2）。

图形符号也可显示问题的诊断报告，自独特的测量属性。

这些属性有可发光二极管红灯闪烁，如有需要可以便解决问题。

甚至还有一种能因为安装不同而发生轻微变化。

将错误电流调到22mA。

做一个手所以新电极安装时，最好在一个电动回路检查，可测试4-20mA输出。

导率已知的溶液中做个单点标定，来保证测量精度最佳。

在特殊应用时，需要再做标定校正以提高精度。

传感与控制, 11 West Spring Street, Freeport, Illinois 61032美国出版◎版权 2001 霍尼韦尔70-82-03-35第二页与各种电极兼容认证齐全易于集成APT2000系列变送器的输入可选APT2000TC的地区认证证书有来APT2000系列变送器可以通过含一个1000欧姆铂热电偶的霍尼自FM的一级, 2区, A－D组(防火)HART通讯协议，使用手操器或韦尔5000TC Toroidal电极，此外认证。

West P6010 1/16 DIN 数字显示器West P6010 可以进行多点测量，具有扣除毛重功能，更具灵活性。

它具有通用的输入，可显示为红色和绿色。

插入模块允许最多4个报警继电器（可以锁存或非锁存），PV 再传送或电源变送。

无需跳线 最小值/最大值保持 硬件自动监测 扣除毛重(自动归零)功能 最多4路报警输出 多点标定 Modbus 和 ASC II 通讯 计算机组态技术指标特点• 输出配置 最多 4 个输出，其中最多3个单路/1个双路继电器，最多1个PV 变送，最多1个变送器电源 • 报警类型 最多5个过程高/低报警、逻辑”或”报警(直接或反向操作)。

过程报警滞后可调。

• 可视变量 过程变量、最大值、最小值、上次复位后报警1的间隔时间。

• 人机界面 3 按键操作， 4 位 10mm 红色或绿色显示屏，3路报警指示，最大和最小值指示灯。

• 计算机组态 离线计算机组态（不需通讯选件）。

组态软件：Windows 98以上。

West 订货号：PS1-CON 输入• 热电偶 J 、K 、C 、R 、S 、T 、B 、L 、N & PtRh20%vsPtRh40% • RTD 3 线制 PT100，每线最大阻值50Ω（三线要平衡）。

• 线性直流 0-20/4-20mA ，0-50/10-50mV ，0-5/1-5/0-10/2-10V 。

量程 -1999 至 9999，小数点位置可调。

• 阻抗 热电偶和mV 输入时>10M Ω，V 输入时47k Ω，mA 输入时为5Ω。

• 精度输入量程的±0.1%，±1 LSD （热电偶输入时冷端补偿误差小于1°C ）。

• 采样频率 每秒 4 次，精度 14 位。

• 传感器断线检测 <2秒（0-20mA 除外），热电偶和mV 输入时显示高报警，RTD 、mA 或V 输入时显示低报警。

输出和选件• 单路报警继电器 单刀双掷继电器 2 A ，240V （交流），>500,000 次。
