包钢2250热轧和2030冷轧工艺和产品介绍-1 (1)

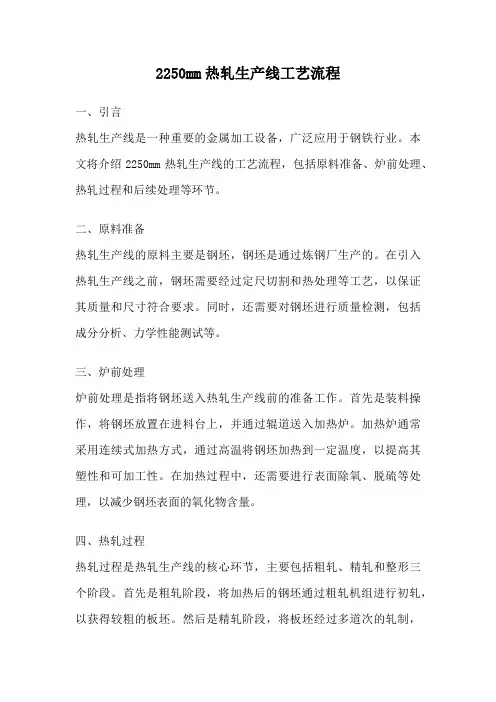

2250mm热轧生产线工艺流程一、引言热轧生产线是一种重要的金属加工设备，广泛应用于钢铁行业。

本文将介绍2250mm热轧生产线的工艺流程，包括原料准备、炉前处理、热轧过程和后续处理等环节。

二、原料准备热轧生产线的原料主要是钢坯，钢坯是通过炼钢厂生产的。

在引入热轧生产线之前，钢坯需要经过定尺切割和热处理等工艺，以保证其质量和尺寸符合要求。

同时，还需要对钢坯进行质量检测，包括成分分析、力学性能测试等。

三、炉前处理炉前处理是指将钢坯送入热轧生产线前的准备工作。

首先是装料操作，将钢坯放置在进料台上，并通过辊道送入加热炉。

加热炉通常采用连续式加热方式，通过高温将钢坯加热到一定温度，以提高其塑性和可加工性。

在加热过程中，还需要进行表面除氧、脱硫等处理，以减少钢坯表面的氧化物含量。

四、热轧过程热轧过程是热轧生产线的核心环节，主要包括粗轧、精轧和整形三个阶段。

首先是粗轧阶段，将加热后的钢坯通过粗轧机组进行初轧，以获得较粗的板坯。

然后是精轧阶段，将板坯经过多道次的轧制，逐渐减小厚度，提高板坯的形状和尺寸精度。

最后是整形阶段，通过整形机组对板坯进行进一步轧制和成形，以获得最终产品的形状。

五、冷却和后续处理在热轧过程中，钢坯会产生大量的热量，需要通过冷却设备进行散热。

冷却方式通常有空冷和水冷两种，具体选择根据产品的要求和工艺条件来确定。

冷却后的板坯需要进行定尺切割、探伤和质量检测等工艺，以确保产品的质量和尺寸符合要求。

最后，还需要对产品进行包装、标识和入库等操作，准备发往客户。

六、结论2250mm热轧生产线的工艺流程包括原料准备、炉前处理、热轧过程和后续处理等环节。

通过对钢坯的加热、轧制和冷却等工艺操作，可以获得符合要求的热轧产品。

在实际应用中，还需要根据具体产品的要求和工艺条件进行相应的调整和优化，以提高产品的质量和生产效率。

热轧钢与冷轧钢的差异热轧钢与冷轧钢的差异"CRS (Cold Roll Steel)" or "HRS (Hot Roll Steel)"轧钢工艺不同，成分可以是相同的，同样的钢号的话，热轧一般更软。

高精度薄板一般都采用冷轧方式生产。

汽车工业和家用电器使用冷軋鋼很多。

多数都是热轧的，通常尺寸精密的钢材都是冷加工而成的冷轧钢一般分为普通级(C<0.12%)、低碳级(C<0.10%)和超低碳级(C<0.08%),含碳量越低冷塑性越好,在电子行业应用较为广泛,板厚一般小于3mm,大于3mm的冷轧钢板冷加工时较困难.热轧钢板由于生产加工工艺不同,冷塑性较好,冲压成形性好,对模具的摩损也小,因此在工业应用上,热轧钢板一般都可以较冷轧钢板厚.一般冷轧钢如镀锌、彩钢板都须退火，所以塑性和延伸率也较好，广泛应用于汽车、家电、五金等行业！热轧板一般表面光洁度达不到要求，所以热轧钢带需冷轧，还有热轧钢带厚度最薄一般在1.0mm，冷轧可达到0.1mm。

专业一点说热轧是结晶温度点以上的轧制,冷轧是结晶温度点以下的轧制.钢铁生产的一个大致过程，如下：炼铁→炼钢→连铸（或模铸）→热轧（出热轧产品）→冷轧（出冷轧产品）一般结构用的工、角、槽钢，H型钢都是热轧钢材，中厚板也是热轧钢材，也就是热轧之后就出成品了。

有的产品热轧之后还需要进行冷轧，比如热轧卷板到冷轧卷板。

在有的应用上，比如汽车面板、家电板，就需要冷轧板，保证尺寸精度和表面质量，而建筑结构一般用热轧材就足够了。

热轧、冷轧都可选的情况，在钢管中见的多一些，同一种规格的无缝钢管，既有热轧的，也有冷轧或冷拔的，热轧基本是生产线连续生产，冷轧和冷拔为非连续生产。

冷轧的钢管表面质量和尺寸精度要优于热轧钢管。

从成分上讲, 冷轧钢都是低碳钢, 因为含碳量低, 其塑性好,才可以冷轧. 从表面质量上讲,冷轧板表面质量好于热轧板, 因为热轧时钢表面会产生氧化皮.热轧是在金属材料的再结晶温度以上进行轧制的,冷轧是指在金属材料的再结晶温度以下进行轧制的,每种金属材料都有自己的再结晶温度.热轧就是轧钢过程中或轧钢之前需要对材料进行加热的，一般要加热到再结晶温度以上，如：1000度以上等；冷轧就是轧钢过程不需要对材料进行加热的，或者说加热到该材料的再结晶温度以下的。

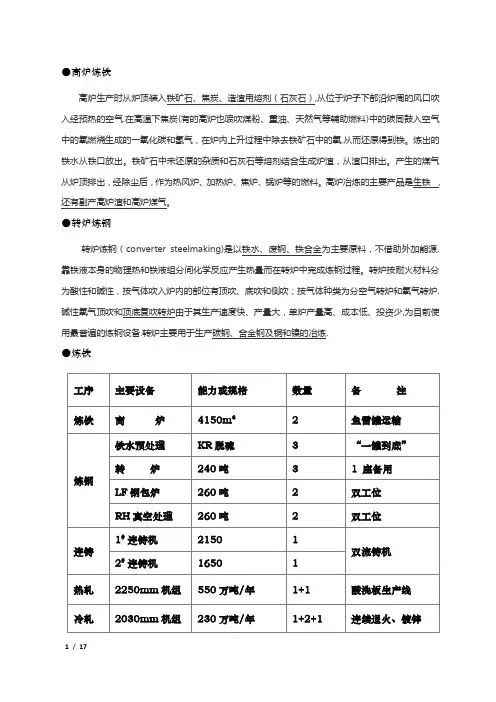

●高炉炼铁高炉生产时从炉顶装入铁矿石、焦炭、造渣用熔剂（石灰石）,从位于炉子下部沿炉周的风口吹入经预热的空气.在高温下焦炭(有的高炉也喷吹煤粉、重油、天然气等辅助燃料)中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气，在炉内上升过程中除去铁矿石中的氧,从而还原得到铁。

炼出的铁水从铁口放出。

铁矿石中未还原的杂质和石灰石等熔剂结合生成炉渣，从渣口排出。

产生的煤气从炉顶排出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。

高炉冶炼的主要产品是生铁，还有副产高炉渣和高炉煤气。

●转炉炼钢转炉炼钢（converter steelmaking)是以铁水、废钢、铁合金为主要原料，不借助外加能源,靠铁液本身的物理热和铁液组分间化学反应产生热量而在转炉中完成炼钢过程。

转炉按耐火材料分为酸性和碱性，按气体吹入炉内的部位有顶吹、底吹和侧吹；按气体种类为分空气转炉和氧气转炉.碱性氧气顶吹和顶底复吹转炉由于其生产速度快、产量大，单炉产量高、成本低、投资少,为目前使用最普遍的炼钢设备.转炉主要用于生产碳钢、合金钢及铜和镍的冶炼.●炼铁2座4150 m3高炉，高炉利用系数2。

2 t/m3.d卡鲁金顶燃式热风炉系统无钟炉顶装料系统【高炉利用系数是衡量高炉炼铁生产率的一项重要技术经济指标。

利用系数值越高,表示高炉生产率越高.在中国以每立方米高炉有效容积1昼夜的合格生铁产量表示，计算式如下：利用系数=高炉日产量/高炉容积ηV=P/V式中ηV为高炉利用系数，t/(m3·d）；P为高炉1昼夜生铁产量，t；V为高炉有效容积，m 。

d为1天】●铁水预处理3 套KR法脱硫装置［S ］含量≤50 ppm （ppm是浓度单位（百万分之一））如果ppm换算成百分号“％”为：1ppm=0.0001％【KR法最早是由日本1965年开发的,它是将浇注耐火材料并经过烘烤的十字形搅拌头,浸入铁水包熔池一定深度，利用在大型搅拌器激烈搅拌作用下产生的漩涡，使氧化钙或碳化钙基脱硫粉剂与铁水充分接触反应，达到脱硫目的.其优点是动力学条件优越，金属损失少，有利于采用廉价的脱硫剂如CaO，脱硫效果比较稳定，效率高（脱硫可至≤0。

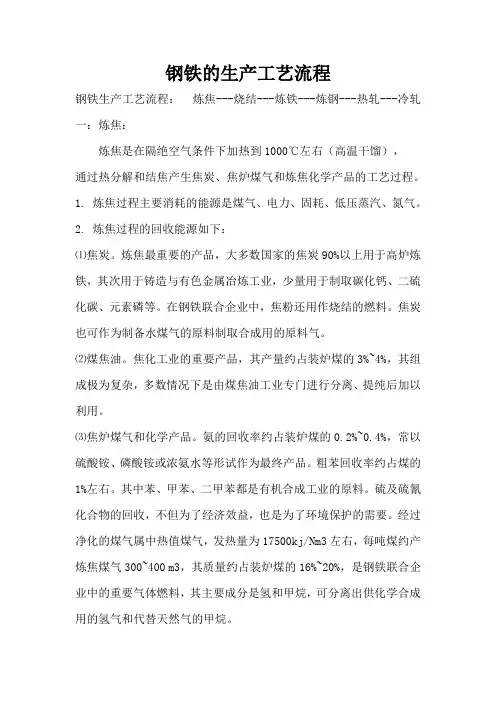

钢铁的生产工艺流程钢铁生产工艺流程：炼焦---烧结---炼铁---炼钢---热轧---冷轧一：炼焦：炼焦是在隔绝空气条件下加热到1000℃左右（高温干馏），通过热分解和结焦产生焦炭、焦炉煤气和炼焦化学产品的工艺过程。

1. 炼焦过程主要消耗的能源是煤气、电力、固耗、低压蒸汽、氮气。

2. 炼焦过程的回收能源如下：⑴焦炭。

炼焦最重要的产品，大多数国家的焦炭90%以上用于高炉炼铁，其次用于铸造与有色金属冶炼工业，少量用于制取碳化钙、二硫化碳、元素磷等。

在钢铁联合企业中，焦粉还用作烧结的燃料。

焦炭也可作为制备水煤气的原料制取合成用的原料气。

⑵煤焦油。

焦化工业的重要产品，其产量约占装炉煤的3%~4%，其组成极为复杂，多数情况下是由煤焦油工业专门进行分离、提纯后加以利用。

⑶焦炉煤气和化学产品。

氨的回收率约占装炉煤的0.2%~0.4%，常以硫酸铵、磷酸铵或浓氨水等形试作为最终产品。

粗苯回收率约占煤的1%左右。

其中苯、甲苯、二甲苯都是有机合成工业的原料。

硫及硫氰化合物的回收，不但为了经济效益，也是为了环境保护的需要。

经过净化的煤气属中热值煤气，发热量为17500kj/Nm3左右，每吨煤约产炼焦煤气300~400 m3，其质量约占装炉煤的16%~20%，是钢铁联合企业中的重要气体燃料，其主要成分是氢和甲烷，可分离出供化学合成用的氢气和代替天然气的甲烷。

二：烧结：就是把铁矿粉造块，为高炉提供精料的一种方法。

是利用铁矿粉、熔剂、燃料及返矿按一定比例制成块状冶炼原料的一个过程。

1. 烧结过程主要消耗的能源有焦粉、焦炉煤气、电力、生活水、工业水、压缩空气、蒸汽。

2. 烧结又会产生烧结余热、蒸汽等二次能源，可用来给某些工序加热。

三：炼铁：铁矿石刚开采出来时无法直接用于冶炼，必须经过粉碎、选矿、洗矿等工序处理，变成铁精矿、粉矿，才能作为冶炼生铁的主要原料。

将铁精矿、粉矿，配加焦炭、熔剂，烧结后，放在100米高的高炉中，吹入1200摄氏度的热风。

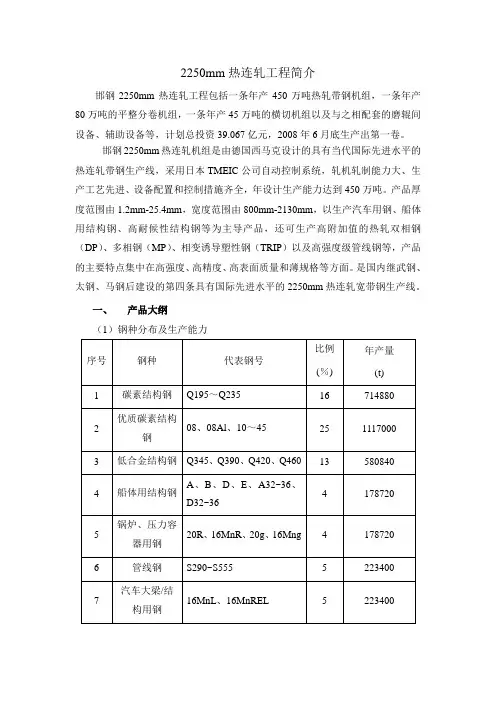

2250mm热连轧工程简介邯钢2250mm热连轧工程包括一条年产450万吨热轧带钢机组，一条年产80万吨的平整分卷机组，一条年产45万吨的横切机组以及与之相配套的磨辊间设备、辅助设备等，计划总投资39.067亿元，2008年6月底生产出第一卷。

邯钢2250mm热连轧机组是由德国西马克设计的具有当代国际先进水平的热连轧带钢生产线，采用日本TMEIC公司自动控制系统，轧机轧制能力大、生产工艺先进、设备配置和控制措施齐全，年设计生产能力达到450万吨。

产品厚度范围由1.2mm-25.4mm，宽度范围由800mm-2130mm，以生产汽车用钢、船体用结构钢、高耐候性结构钢等为主导产品，还可生产高附加值的热轧双相钢（DP）、多相钢（MP）、相变诱导塑性钢（TRIP）以及高强度级管线钢等，产品的主要特点集中在高强度、高精度、高表面质量和薄规格等方面。

是国内继武钢、太钢、马钢后建设的第四条具有国际先进水平的2250mm热连轧宽带钢生产线。

一、产品大纲（1）钢种分布及生产能力（2）原料及产品规格原料规格：厚度：230mm，250mm宽度：900－2150mm长度：9000－11000mm，短尺坯4500－5300mm 最大重量：40t热轧商品钢卷：带钢厚度： 1.2～25.4mm带钢宽度：800～2130mm钢卷内径：762mm钢卷外径：max.2150mm钢卷质量：max.40.0t单位宽度卷重：max.24kg/mm平整分卷钢卷：平整钢卷厚度： 1.2～6.35mm宽度：800～2130mm分卷钢卷厚度： 1.2～12.7mm宽度：800～2130mm钢卷内径：762mm钢卷外径：max.2150mm卷质量：5～40 t单位宽度卷质量：max.24kg/mm横切钢板抗拉强度：max. 800 N/mm2 屈服强度：max. 680 N/mm2 钢板厚度： 5.0～25.4mm钢板宽度：850～2100mm 钢板长度：2000～16000mm 钢板垛高：max. 400mm钢板垛质量：max. 10.0 t供冷轧钢卷带钢厚度： 1.8～6.0mm带钢宽度：800～2130mm 钢卷内径：762mm钢卷外径：max.2150mm 钢卷质量：max.40t单位宽度卷重：max.24kg/mm按产品的规格分配的综合年产量计划表二、总体工艺布局主车间内主要包括加热炉区、主轧制线区、钢卷运输系统、横切机组、平整分卷机组、磨辊间几个部分。

轧钢工艺流程轧钢是一种重要的金属加工方法，通过轧制可以将钢坯加工成各种规格和形状的钢材，广泛应用于建筑、机械制造、汽车制造等领域。

轧钢工艺流程包括热轧和冷轧两种方式，下面将详细介绍这两种工艺的流程。

热轧工艺流程：1. 原料准备：热轧的原料是钢坯，钢坯通常由炼钢厂生产，其主要成分为铁、碳和少量合金元素。

钢坯经过初次加热后，进入轧机进行轧制。

2. 加热：将钢坯加热至一定温度，通常在1100°C以上，以使钢坯达到易于塑性变形的状态。

加热的方式包括火焰加热和感应加热，确保钢坯均匀受热。

3. 粗轧：将加热后的钢坯送入粗轧机进行初步轧制，将钢坯变形成较厚的钢板或钢型材。

4. 精轧：经过粗轧后的钢材再经过多道次的精轧，逐渐减小厚度，使钢材的表面质量和尺寸精度得到提高。

5. 冷却：经过轧制后的钢材通过冷却设备进行快速冷却，以固定其内部组织结构，提高钢材的力学性能。

6. 整形：通过切割、定尺等工艺对钢材进行整形，使其达到客户要求的尺寸和形状。

冷轧工艺流程：1. 原料准备：冷轧的原料同样是钢坯，但与热轧不同的是，冷轧钢坯的温度要求较低，通常在室温下进行加工。

2. 洗涤：将钢坯表面的氧化皮和杂质清洗干净，以保证冷轧后的钢材表面质量。

3. 冷轧：将经过清洗的钢坯送入冷轧机进行轧制，由于温度较低，冷轧后的钢材表面光洁度较高，尺寸精度也更高。

4. 酸洗：对冷轧后的钢材进行酸洗处理，去除表面氧化皮和锈蚀，提高表面质量。

5. 淬火：通过淬火处理，使冷轧后的钢材获得一定的强度和硬度，适用于特定的使用环境。

6. 整形：同样需要对钢材进行整形，以满足客户的需求。

总结：无论是热轧还是冷轧，轧钢工艺都是一个复杂的过程，需要多道工序配合完成。

在整个工艺流程中，需要严格控制温度、压力和速度等参数，以确保最终生产出符合标准的钢材产品。

同时，对于不同种类的钢材，其轧制工艺也会有所不同，需要根据具体情况进行调整。

轧钢工艺的不断改进和优化，将有助于提高钢材的质量和生产效率，满足市场对于高品质钢材的需求。

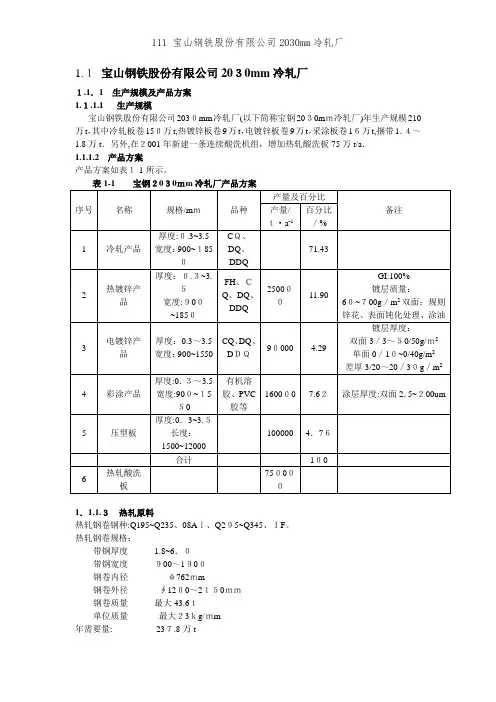

1.１宝山钢铁股份有限公司20３0mm冷轧厂１.1．1 生产规模及产品方案1.１.1.1生产规模宝山钢铁股份有限公司203０mm冷轧厂(以下简称宝钢20３0mｍ冷轧厂)年生产规模210万t，其中冷轧板卷15０万t,热镀锌板卷9万t，电镀锌板卷9万t，采涂板卷1６万t,捆带1．４～1.8万t．另外,在２001年新建一条连续酸洗机组，增加热轧酸洗板75万t/a．1.1.1.2产品方案产品方案如表１-1所示。

1．1.1.３热轧原料热轧钢卷钢种:Q195~Q235、08Aｌ、Q2９5~Q345、ＩF。

热轧钢卷规格：带钢厚度 1.8~6．０带钢宽度９00～1９0０钢卷内径φ762ｍm钢卷外径∮12０0～2１５0ｍｍ钢卷质量最大43.6ｔ单位质量最大２3ｋg/ｍm年需要量: 23７.8万t供给方式: 由宝山钢铁股份有限公司２030mm热轧厂供给1.1.2 机组组成1号连续酸洗机组1条2号连续酸洗机组1条连续式五机架冷轧机组1条罩式退火炉152座单机架平整机１条连续退火机组1条连续热镀锌机组1条连续电镀锌机组１条彩涂机组１条电解脱脂机组１条压型机组1条横剪机包装机组1条纵剪及包装机组1条重卷机组1条1．1.3 机组设备１.1.3.1 1号连续酸洗机组（1）机组主要工艺参数如下：机组形式:连续酸洗机组。

酸洗工艺:浅槽紊流酸洗。

钢卷规格:入口出口带钢厚度 1.8~６.0mm 1.８~6.0mm带钢宽度900~1９０0mｍ900~1９00mｍ钢卷内径φ７62mmφ76２mm钢卷外径∮1200～２1５0mm ∮1200~２150mｍ钢卷质量最大４3.6t 最大45ｔ单位质量最大23kg/mｍ最大23kg/mm(带宽小于1３00m ｍ）最大34．5kg／mm(带宽不小于1300ｍm)酸洗工艺速度: 最大360m/min酸洗介质: HCl 2０0g/ｌ年酸洗量: 237．8万ｔ投产年月:１９88年供货商：西马克（2）机组主要单体设备性能如表1－２所示。

冷轧的定义‎是再结晶下‎的轧制,但一般理解‎为使用常温‎轧制材料的‎轧制.铝冷轧分为‎板轧和箔轧‎.厚度在0.15~以上的称为板,0.15~以下的称为‎箔.欧美多采用‎3~6台连续式‎轧机作为冷‎轧设备生产工艺生产过程中‎由于不进行‎加热，所以不存在‎热轧常出现‎的麻点和氧‎化铁皮等缺‎陷，表面质量好‎、光洁度高。

而且冷轧产‎品的尺寸精‎度高，产品的性能‎和组织能满‎足一些特殊‎的使用要求‎，如电磁性能‎、深冲性能等‎。

规格：厚度为0.2-4mm，宽度为60‎0-2 000mm‎，钢板长度为‎1 200-6 000mm‎。

牌号：Q195A‎-Q235A‎、Q195A‎F-Q235A‎F、Q295A‎(B)-Q345 A(B)；SPCC、SPCD、SPCE、ST12-15;DC01-06性能：主要采用低‎碳钢牌号，要求具有良‎好的冷弯和‎焊接性能，以及一定的‎冲压性能。

应用领域冷轧板带用‎途很广，如汽车制造‎、电气产品、机车车辆、航空、精密仪表、食品罐头等‎。

冷轧薄钢板‎是普通碳素‎结构钢冷轧‎板的简称，也称冷轧板‎，俗称冷板，有时会被误‎写成冷扎板。

冷板是由普‎通碳素结构‎钢热轧钢带‎，经过进一步‎冷轧制成厚‎度小于4m‎m的钢板。

由于在常温‎下轧制，不产生氧化‎铁皮，因此，冷板表面质‎量好，尺寸精度高‎，再加之退火‎处理，其机械性能‎和工艺性能‎都优于热轧‎薄钢板，在许多领域‎里，特别是家电‎制造领域，已逐渐用它‎取代热轧薄‎钢板。

适用牌号：Q195、Q215、Q235、Q275；SPCC（日本牌号）；ST12（德国牌号）符号：1、Q—普通碳素结‎构钢屈服点‎（极限）的代号，它是“屈”的第一个汉‎语拼音字母‎的大小写；195、215、235、255、275—分别表示它‎们屈服点（极限）的数值，单位：兆帕MPa‎（N/mm2）；由于Q23‎5钢的强度‎、塑性、韧性和焊接‎性等综合机‎械性能在普‎通碳素结构‎钢中属最好‎，能较好地满‎足一般的使‎用要求，所以应用范‎围十分广泛‎。

不锈钢轧制工艺
不锈钢轧制工艺主要包括热轧和冷轧两种。

以下是详细的不锈钢轧制工艺：
1. 热轧不锈钢工艺：
热轧不锈钢是在高温下（通常在1000-1200℃）将不锈钢坯料轧制成所需厚度和宽度的钢板或钢带。

热轧过程主要包括以下步骤：
- 加热：将不锈钢坯料加热至适当的温度，以提高轧制的顺利进行。

- 轧制：通过轧制设备，如轧辊，将加热后的不锈钢坯料轧制成所需厚度和宽度的钢板或钢带。

- 冷却：轧制完成后，将热轧不锈钢产品冷却至室温。

- 矫平：冷却后的热轧不锈钢板或钢带可能存在翘曲和扭曲，通过矫平设备进行矫平处理。

2. 冷轧不锈钢工艺：
冷轧不锈钢是在室温下将热轧不锈钢板进一步轧薄至目标厚度的钢板。

冷轧过程主要包括以下步骤：
- 退火：为了提高冷轧过程中的可塑性，通常需要对热轧不锈钢板进行退火处理。

退火过程可以消除内应力，提高不锈钢板的柔软性。

- 酸洗：退火后，对不锈钢板进行酸洗处理，以去除表面的氧化物和污垢。

- 表面平整：酸洗后，通过表面平整设备对不锈钢板进行平整处理，以获得光滑、均匀的表面。

- 轧制：采用冷轧设备，如冷轧辊，将退火和平整后的不锈钢板轧制成所需厚度和宽度的钢板。

- 精整：冷轧完成后，对不锈钢板进行精整处理，包括切割、抛光等，以满足客户的不同需求。

不锈钢轧制工艺生产的钢板或钢带具有厚度均匀、表面光滑、机械性能优越等特点，广泛应用于石油、化工、建筑、食品等行业。

不同类型的不锈钢轧制工艺可以满足不同应用场景的需求，为不锈钢产品的多样化提供了有力保障。

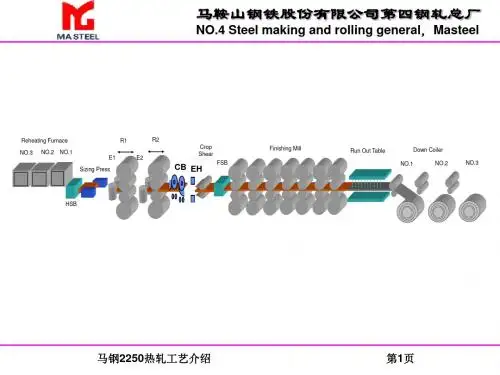

概念1.热轧用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除磷后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机控制轧制，终轧后即经过层流冷却（计算机控制冷却速率）和卷取机卷取、成为直发卷。

直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。

其卷重较重、钢卷内径为760mm。

(一般制管行业喜欢使用。

)将直发卷经切头、切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。

热轧精整卷若经酸洗去除氧化皮从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。

热轧的终止温度一般为800～900℃，之后一般在空气中冷却，因而热轧状态相当于正火处理。

大部分钢材都用热轧方法轧制。

热轧状态交货的钢材，由于高温的缘故，表面生成一层氧化铁皮，因而具有一定的耐蚀性，可露天存放。

但这层氧化铁皮也使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，要用热轧半成品或成品为原料再冷轧生产。

并涂油后即成热轧酸洗板卷。

2.冷轧用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，冲压性能恶化，只能用于简单变形的零件。

轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。

轧硬卷重一般在6~13.5吨，钢卷内径为610mm。

一般冷连轧板、卷均应经过连续退火（CAPL机组）或罩式炉进行去退火处理，消除冷作硬化及轧制应力，达到标准规定的力学性能指标。

冷轧钢板的表面质量、外观、尺寸精度均优于热轧板。

冷轧，是指在常温下，用轧辊的压力挤压钢材，改变钢材形状的轧制方法。

尽管加工过程也会使钢板升温，但仍然称为冷轧。

具体一点说，冷轧用热轧钢卷为原料，经酸洗去除氧化皮后进行压力加工，其成品为轧硬卷。

2150热轧冷轧超高强钢上线保温的实践应用近年来，随着工业技术的不断进步和应用，2250热轧冷轧超高强钢上线保温技术在钢铁行业得到了广泛的应用。

该技术通过对超高强度钢材进行上线保温处理，显著提高了钢材的性能和品质，同时也极大地促进了钢铁行业的发展。

本文将从多个方面对2250热轧冷轧超高强钢上线保温的实践应用进行全面评估，并深入探讨其价值和意义。

1. 技术原理解析2250热轧冷轧超高强钢上线保温技术是利用先进的加热设备和控制系统，对钢材进行精确的温度控制和保温处理。

通过在特定温度下对钢材进行保温，可以使钢材内部的组织结构得到调整和改善，从而提高其强度、硬度和耐磨性。

该技术的原理在于利用热处理和保温的方式，使钢材的晶粒细化、组织变致密，从而得到更高的强度和韧性。

2. 实践应用案例在工程建设和制造生产中，2250热轧冷轧超高强钢上线保温技术已经得到了广泛的实践应用。

例如在汽车制造、船舶建造、桥梁工程、建筑设备等领域，超高强度钢材的使用越来越频繁，而上线保温技术的应用则为这些领域的发展提供了有力支持。

通过实际的工程案例，我们可以看到2250热轧冷轧超高强钢上线保温技术在提高产品质量、延长使用寿命、降低制造成本等方面的显著效果。

3. 价值和意义2250热轧冷轧超高强钢上线保温技术的实践应用不仅仅是一种新型的工艺技术，更是对钢铁行业传统认知的颠覆和更新。

该技术的应用为钢铁行业的产业升级和技术创新提供了新的方向和思路，同时也为相关领域的发展带来了更多的机遇与挑战。

在未来的发展中，2250热轧冷轧超高强钢上线保温技术将持续发挥重要作用，为全行业的可持续发展贡献更多力量。

4. 个人观点和理解作为钢铁行业的新兴技术，2250热轧冷轧超高强钢上线保温技术具有巨大的潜力和发展空间。

我个人认为，该技术的应用不仅能够改善钢材的品质和性能，还能够推动整个行业的技术进步和产业升级。

我也希望通过深入研究和实践，不断完善和优化这一技术，使其真正成为钢铁行业发展的重要支撑和推动力量。
