进口废钢铁标准大全

废钢铁标准废钢铁标准&Nb sp; 国家废钢标准为2004年发布，原1996年废钢标准也同时撤消。

由国家质量监督检验检疫总局、国家标准化管理委员会发布的新修改的《废钢铁》国家标准(GB4223-2004)经批准发布，于2004年12月1日起正式实施。

其中：废钢的碳含量一般小于2.0％，硫含量、磷含量均不大于0.050％。

非合金废钢中残余元素应符合以下要求：镍的质量分数不大于0．30％、铬的质量分数不大于0.30％、铜的质量分数不大于0.30％。

除锰、硅以外，其他残余元素含量总和(质量分数)不大于0.60％。

废钢按其用途分为熔炼用废钢和非熔炼用废钢。

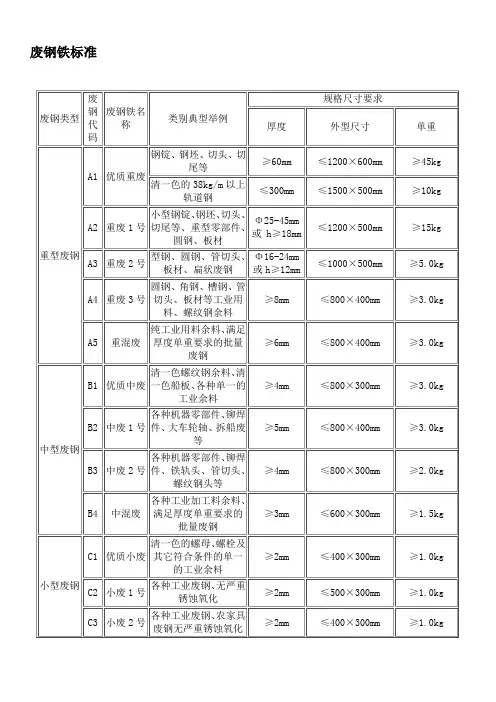

熔炼用废钢熔炼用废钢按其外形尺寸和单件重量分为5个型号：重型废钢、中型废钢、小型废钢、统料型废钢、轻料型废钢。

各类型废钢尺寸的正偏差应不大于10％。

熔炼用废钢按其化学成分分为非合金废钢、低合金废钢和合金废钢。

非合金废钢、低合金废钢参照GB／T 13304的规定。

熔炼用合金废钢按化学成分及主要合金元素含量分为6个钢类46个钢组，见附录B。

非熔炼用废钢不再分类，由供需双方协议确定。

废钢铁标准(GB4223-2004)由国家质量监督检验检疫总局、国家标准化管理委员会发布的新修改的《废钢铁》国家标准(GB4223-2004)经批准发布，于2004年12月1日起正式实施。

现将部分内容摘要如下：4 分类废钢铁分为废铁和废钢两大类。

4．1 废铁4．1．1 废铁的碳含量一般大于2.0%。

优质废铁的硫含量（质量分数）和磷含量（质量分数）分别不大于0.07%和0.40%。

普通废铁、合金废铁的硫含量（质量分数）和磷含量（质量分数）分别不大于0.12%和1.00%。

高炉添加料的含铁量应不小于65.0%。

4．1．2 废铁按其用途分为熔炼用废铁和非熔炼用废铁。

4．1．2．1 熔炼用废铁4．1．2．1．1 熔炼用废铁按质量和形状分类，如表1规定。

表1 熔炼用废铁分类 品种 类别 典型举例 代码 A B C优质废铁 101 长度≤1000mm，宽度≤500mm，高度≤300mm，单件重量≤200kg 经破碎、熔断容易成为一类形状的废铁生铁粉(车削下来的生铁屑末混入异物的生铁)及其冷压块 生铁机械零部件、输电工程各种 铸件、铸铁轧辊、汽车缸体、发动机壳、钢锭模等 普通废铁 102 铸铁管道、高磷铁、高硫铁、火烧铁等 合金废铁 103 合金轧辊、球墨轧辊等高炉添加料 104 外形尺寸应≥lOmmXlOmmXlOmm，≤200mmX200mmX200mm，单件重量≤5kg 加工压块等4．1．2．1．2 铁屑冷压块的密度不小于3000kg/m3。

废钢铁质量要求及判定标准1废钢铁质量要求1.1废铁的碳含量一般＞2.0%.Ⅰ类废铁（即优质废铁，以下简称优废）硫、磷含量分别≤0.07%和0.40%。

Ⅱ类废铁（即普通废铁，以下简称普废）硫、磷含量分别≤0.12%和1.00%。

1.2废钢的碳含量一般＜2.0%，硫、磷含量均≤0.050%；残余元素中镍≤0.30%、铬≤0.30%、铜≤0.30%、砷≤0.20%，且除锰、硅外，其他残余元素含量总和≤0.60%。

1.3废钢铁必须分类，并按约定的尺寸要求供应。

1.4废钢铁表面无严重及剥落状锈蚀。

对于单件表面有锈蚀的废钢铁，其表面附着的铁锈厚度应≤单件厚度的10%。

1.5废钢铁表面和器件、打包件内部不应存在泥块、水泥、粘砂、油脂、耐火材料、炉渣以及珐琅等，打包块不应包芯、掺杂等。

1.6废钢铁还不得混有以下物品：（1）炸弹、炮弹等爆炸性武器弹药、废旧武器及其他易燃易爆物品；（2）两端封闭的管状物、封闭器皿等物品；（3）橡胶和塑料制品（包括但不限于汽车、板车、自行车、摩托车、玩具车轮胎）；（4）成套的机器设备及结构件；（5）其浸出液中有害物质浓度超过GB 5085.3中鉴别标准值的有害废物；其浸出液中PH≥12.5或PH ≤2.0的夹杂物；（6）多氯联苯含量超过GB 13015控制标准值的有害物；（7）放射性废物，具体要求按GB 16487.6执行；（8）成分不明的批量铸件；（9）医药废物、废药品、医疗临床废物；农药和除草剂废物、含木材防腐废物；废乳化剂、有机溶剂废物；精(蒸)馏残渣、焚烧处置残渣；感光材料废物；铍、六价铬、砷、硒、镉、碲、汞、铊、铅及其化合物废物，含氟、氰、酚化合物的废物；石棉废物；厨房废物、卫生间废物等；（10）渣铁、炉底铁、铁合金、生铁、合金炉条、离合器片、油桶、废钢压块、地条钢、电梯铁、配重生铁块、微量元素含量高的废钢、电阻丝（内是绝缘材料）、含高硫磺的散热片、高锰高铬衬板、碎料（碎锅铁、碎落水管、统料等级以下的铁钉、瓶盖、铁皮等细碎料）及袋装废钢铁；（11）金属矿类、冶炼渣；（12）其他影响炼钢、炼铁的物品。

美国废钢分类标准一般标准A．清洁。

所有等级废钢都必须无污垢，不含有色金属或任何异物，不能有过多的铁锈和腐蚀，然而，"无污垢，无有色金属或任何异物"的措辞并不意味着不得含偶然混入极少量的夹杂物。

因为在正常加工和搬运特定品种废钢中，显然，有极少量的夹杂物是不可避免的。

B．等外物料。

在交货的特定品种的废钢铁中含有极少量的尺寸略微超过规定范围以及在质量和种类方面略微不能满足规定的要求的物料时，如果能证明在正常加工和搬运中这种品种废钢铁中含这种等外物料是不可避免的话，则不应该改变交货废钢铁的分类等级。

C．残余合金元素。

在本标准分类中，只要用"无金属元素术语之处，系特钢中所含的残余合金元素，并非为炼合金钢而加入的元素。

当残余金属元素不超过以下百分比时，可以认为是无合金元素废钢：镍：0.45% 钼：0.10% 铬：0.20% 锰：1.65%除锰外的所有残余元素的总量不得超过0.60%。

D．偏差。

与废钢铁一般分类标准中的任何偏差，由买卖双方协商解决，ISRI代号NO.：200 1号熔炼用重废钢。

废锻钢或废钢，厚度≥1/4英寸，单块尺寸不得超过60×24英寸（装料箱尺寸），需加工成能确保压实装料作业。

201 1号熔炼用重废钢，3英尺×18英寸，废锻铁或废钢，厚度≥1/4英寸，单块尺寸不得超过36×18英寸，（装料箱尺寸），需加工成能够保证压实装料作业。

202 1号熔炼用重废钢，5英尺×18英寸。

废锻铁或废钢，厚度≥1/4英寸，单块尺寸不得超过60×18英寸（装料箱尺寸），需加工成能确保压实装料作业。

203 2号熔炼用重废钢，废锻铁和/或废钢，无涂层的和镀锌的，厚度≥1/8英寸，装料规格包括不适合作1号熔炼用重废钢的物料，需加工成能确保压实装料作业。

204 2号熔炼用重废钢。

废锻铁或废钢，无涂层的和镀锌的，最大尺寸为36×18英寸，可包括所有经适当加工的汽车废钢。

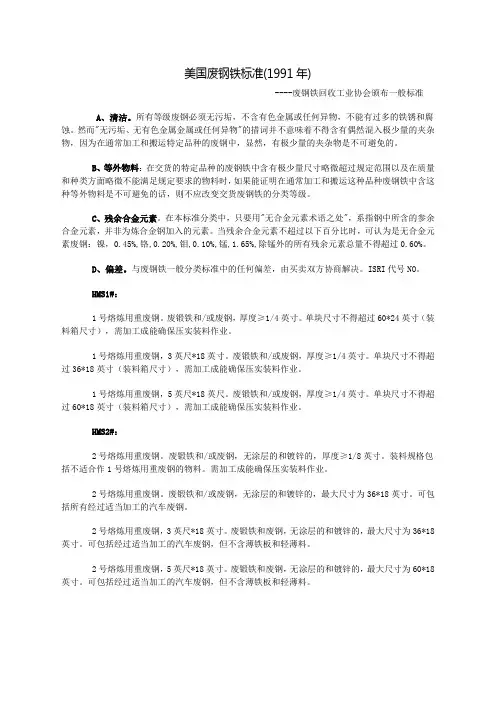

美国废钢铁标准(1991年)----废钢铁回收工业协会颁布一般标准A、清洁。

所有等级废钢必须无污垢，不含有色金属或任何异物，不能有过多的铁锈和腐蚀。

然而"无污垢、无有色金属金属或任何异物"的措词并不意味着不得含有偶然混入极少量的夹杂物，因为在通常加工和搬运特定品种的废钢中，显然，有极少量的夹杂物是不可避免的。

B、等外物料：在交货的特定品种的废钢铁中含有极少量尺寸略微超过规定范围以及在质量和种类方面略微不能满足规定要求的物料时，如果能证明在通常加工和搬运这种品种废钢铁中含这种等外物料是不可避免的话，则不应改变交货废钢铁的分类等级。

C、残余合金元素。

在本标准分类中，只要用"无合金元素术语之处"，系指钢中所含的参余合金元素，并非为炼合金钢加入的元素。

当残余合金元素不超过以下百分比时，可认为是无合金元素废钢：镍，0.45%,铬,0.20%,钼,0.10%,锰,1.65%,除锰外的所有残余元素总量不得超过0.60%。

D、偏差。

与废钢铁一般分类标准中的任何偏差，由买卖双方协商解决。

ISRI代号NO。

HMS1#：1号熔炼用重废钢。

废锻铁和/或废钢，厚度≥1/4英寸。

单块尺寸不得超过60*24英寸（装料箱尺寸），需加工成能确保压实装料作业。

1号熔炼用重废钢，3英尺*18英寸。

废锻铁和/或废钢，厚度≥1/4英寸。

单块尺寸不得超过36*18英寸（装料箱尺寸），需加工成能确保压实装料作业。

1号熔炼用重废钢，5英尺*18英尺。

废锻铁和/或废钢，厚度≥1/4英寸。

单块尺寸不得超过60*18英寸（装料箱尺寸），需加工成能确保压实装料作业。

HMS2#：2号熔炼用重废钢。

废锻铁和/或废钢，无涂层的和镀锌的，厚度≥1/8英寸。

装料规格包括不适合作1号熔炼用重废钢的物料。

需加工成能确保压实装料作业。

2号熔炼用重废钢。

废锻铁和/或废钢，无涂层的和镀锌的，最大尺寸为36*18英寸。

可包括所有经过适当加工的汽车废钢。
