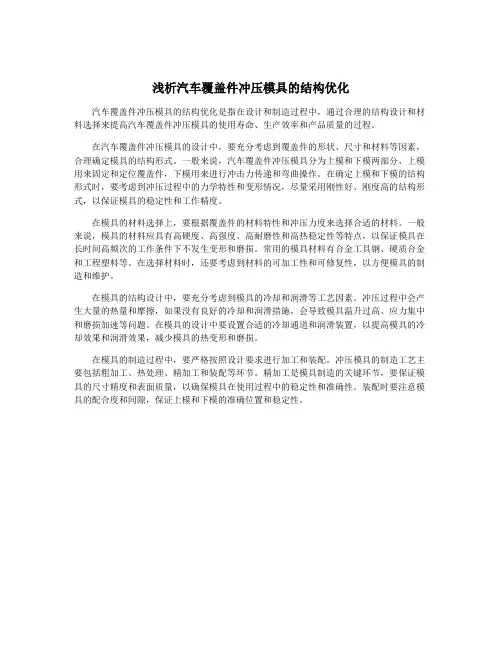

浅析汽车覆盖件冲压模具的结构优化
汽车覆盖件冲压模具的结构优化是指在设计和制造过程中，通过合理的结构设计和材料选择来提高汽车覆盖件冲压模具的使用寿命、生产效率和产品质量的过程。
在汽车覆盖件冲压模具的设计中，要充分考虑到覆盖件的形状、尺寸和材料等因素，合理确定模具的结构形式。
一般来说，汽车覆盖件冲压模具分为上模和下模两部分，上模用来固定和定位覆盖件，下模用来进行冲击力传递和弯曲操作。
在确定上模和下模的结构形式时，要考虑到冲压过程中的力学特性和变形情况，尽量采用刚性好、刚度高的结构形式，以保证模具的稳定性和工作精度。
在模具的材料选择上，要根据覆盖件的材料特性和冲压力度来选择合适的材料。
一般来说，模具的材料应具有高硬度、高强度、高耐磨性和高热稳定性等特点，以保证模具在长时间高频次的工作条件下不发生变形和磨损。
常用的模具材料有合金工具钢、硬质合金和工程塑料等。
在选择材料时，还要考虑到材料的可加工性和可修复性，以方便模具的制造和维护。
在模具的结构设计中，要充分考虑到模具的冷却和润滑等工艺因素。
冲压过程中会产生大量的热量和摩擦，如果没有良好的冷却和润滑措施，会导致模具温升过高、应力集中和磨损加速等问题。
在模具的设计中要设置合适的冷却通道和润滑装置，以提高模具的冷却效果和润滑效果，减少模具的热变形和磨损。
在模具的制造过程中，要严格按照设计要求进行加工和装配。
冲压模具的制造工艺主要包括粗加工、热处理、精加工和装配等环节。
精加工是模具制造的关键环节，要保证模具的尺寸精度和表面质量，以确保模具在使用过程中的稳定性和准确性。
装配时要注意模具的配合度和间隙，保证上模和下模的准确位置和稳定性。

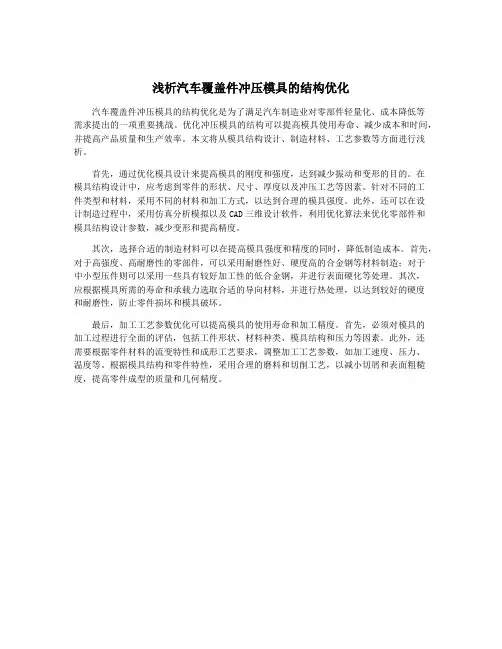

浅析汽车覆盖件冲压模具的结构优化
汽车覆盖件冲压模具的结构优化是为了满足汽车制造业对零部件轻量化、成本降低等
需求提出的一项重要挑战。
优化冲压模具的结构可以提高模具使用寿命、减少成本和时间，并提高产品质量和生产效率。
本文将从模具结构设计、制造材料、工艺参数等方面进行浅析。
首先，通过优化模具设计来提高模具的刚度和强度，达到减少振动和变形的目的。
在
模具结构设计中，应考虑到零件的形状、尺寸、厚度以及冲压工艺等因素。
针对不同的工
件类型和材料，采用不同的材料和加工方式，以达到合理的模具强度。
此外，还可以在设
计制造过程中，采用仿真分析模拟以及CAD三维设计软件，利用优化算法来优化零部件和
模具结构设计参数，减少变形和提高精度。
其次，选择合适的制造材料可以在提高模具强度和精度的同时，降低制造成本。
首先，对于高强度、高耐磨性的零部件，可以采用耐磨性好、硬度高的合金钢等材料制造；对于
中小型压件则可以采用一些具有较好加工性的低合金钢，并进行表面硬化等处理。
其次，
应根据模具所需的寿命和承载力选取合适的导向材料，并进行热处理，以达到较好的硬度
和耐磨性，防止零件损坏和模具破坏。
最后，加工工艺参数优化可以提高模具的使用寿命和加工精度。
首先，必须对模具的
加工过程进行全面的评估，包括工件形状、材料种类、模具结构和压力等因素。
此外，还
需要根据零件材料的流变特性和成形工艺要求，调整加工工艺参数，如加工速度、压力、
温度等。
根据模具结构和零件特性，采用合理的磨料和切削工艺，以减小切屑和表面粗糙度，提高零件成型的质量和几何精度。
汽车覆盖件冲压模具制造工艺特点汽车覆盖件冲压模具制造工艺是指利用冲压模具对汽车覆盖件进行成形加工的一种制造工艺。
冲压模具是用于冲压工艺的专用工具，通过对金属板材的冲击和力的作用，使其产生塑性变形，从而得到所需的形状和尺寸。
汽车覆盖件冲压模具制造工艺具有以下几个特点：1. 高精度要求：汽车覆盖件通常是外观要求较高的部件，要求其形状和尺寸精度较高。
冲压模具制造工艺能够通过模具的设计和加工来实现高精度的成形加工，保证汽车覆盖件的质量和外观。
2. 复杂形状加工：汽车覆盖件往往具有复杂的形状，如弯曲、拉伸、凹凸等。
冲压模具制造工艺能够通过设计和制造适应复杂形状的模具，实现对汽车覆盖件的复杂形状加工，满足汽车外观设计的要求。
3. 高效率和大批量生产：冲压模具制造工艺具有高效率和大批量生产的优势。
通过模具的设计和制造，可以实现对汽车覆盖件的快速成形，大大提高生产效率。
同时，冲压模具可以进行多腔位设计，一次冲压可以同时成形多个汽车覆盖件，适应大批量生产的需求。
4. 节约材料和成本：冲压模具制造工艺可以充分利用金属板材的材料性能，减少材料的浪费和损失。
相比其他加工工艺，冲压模具制造工艺可以实现材料的最大利用率，降低生产成本。
5. 适用性广泛：冲压模具制造工艺适用于不同类型的汽车覆盖件，包括钣金、外壳、罩等。
无论是小型车、中型车还是大型车，冲压模具制造工艺都能够满足其覆盖件的成形需求。
在汽车覆盖件冲压模具制造工艺中，需要通过以下几个步骤来完成整个制造过程：1. 模具设计：根据汽车覆盖件的形状和尺寸要求，进行模具的设计。
模具设计需要考虑到材料的可用性、成形工艺的要求以及模具的使用寿命等因素。
2. 模具制造：根据模具设计的要求，进行模具的制造。
模具制造包括材料的选择、加工工艺的确定以及模具的装配和调试等环节。
3. 冲压成形：将制造好的模具安装在冲压机上，将金属板材放置在模具上，并施加一定的压力，使其产生塑性变形，最终得到所需的汽车覆盖件。
汽车覆盖件模具工艺设计汽车覆盖件模具是汽车工业中一个非常重要的关键部件，通常情况下，其实现了进一步加工成型的目的。
随着汽车工业的不断发展，汽车覆盖件模具工艺设计也日趋成熟和完善，本文将从设计思路、制造工艺等方面阐述汽车覆盖件模具工艺设计的相关知识。
设计思路方面，汽车覆盖件模具工艺设计主要是以汽车外部构造的形态为基础，在此基础之上进行模具的分配、结构、尺寸以及模具使用材料等因素的选择，并且还需要对模具使用的具体使用条件以及维护保养方案进行充分的考虑，从而为模具的使用安全和效率上保障。
在汽车覆盖件模具工艺设计的过程中，关于模具的理论知识是非常重要的，比如需要根据具体的加工要求选择合适的成型方式，此配合选择合适的材料可以有效地降低模具的制造和维护成本，提高了模具的使用寿命。
在制造工艺方面，汽车覆盖件模具工艺设计需要考虑带有较高精度的组件成型及生产工艺的实际要求。
在制造模具前，需要对因模具工艺特点对材料所产生的变形、热处理方法等进行充分的分析与计算，针对不同的变形形式及其对材料的影响，制定合理的加工方案，从而进一步提升模具的加工质量。
同时，要确保模具的重要部位有足够的强度和韧性，避免在模具的使用过程中发生形变甚至破裂等情况。
当然，在汽车覆盖件模具工艺设计中还需要考虑到模具使用和维护带来的问题。
经过实际应用和使用，模具可能会因为使用或维护时疏忽或者过度使用等原因出现劣化甚至破坏的情况，因此，在汽车覆盖件模具工艺设计的过程中，还需要制定出相应的保养方案，保证模具能够正常使用和维护，确保模具在使用过程中可以及时发现和修复模具出现的问题。
在总的来说，汽车覆盖件模具工艺设计是汽车工业的必要组成之一，其质量的保障需要全面而完善的思路和相应的技术来支持。
对于制造模具的企业及从事汽车制造的相关人员来说，深入研究和实践汽车覆盖件模具工艺设计，对于提升汽车工业的质量、效率和生产力有着重要意义。
汽车覆盖件模具的设计汽车覆盖件模具的设计是汽车制造行业中的重要环节之一，它直接影响着汽车的外观、质量和安全性能。
合理的模具设计能够提高汽车覆盖件的加工精度和工作效率，降低生产成本，同时还能够保证汽车的安全性和耐用性。
本文将从三个方面探讨汽车覆盖件模具的设计原则、设计流程和设计要点。
一、汽车覆盖件模具设计的原则1、合理性原则设计要以降低成本、提高质量和效率为目的，模具各部分应按照功能和制造工艺的要求进行选型、配置和调配，模具结构应简洁明了，具有一定的通用性，以增强设计的可操作性和适应性。
2、稳定性原则模具在工作过程中需要承受巨大的压力和磨损，设计者应该保证模具的结构稳定，各部分之间紧密配合，这样可以避免配件松动或变形，影响模具的使用寿命，同时还可以保证模具制造的精度和一致性。
3、先进性原则模具设计要紧跟时代发展的趋势，采用现代化的设计思想和技术手段，例如使用CAD/CAM软件、结构分析软件等工具，以提高设计效率和精度，使模具可以适应不断变化和升级的汽车制造工艺和技术要求。
二、汽车覆盖件模具的设计流程汽车覆盖件模具设计流程包括以下几个环节：1、分析和调研在进行模具设计之前，需要对汽车外观和结构进行分析和调研，掌握汽车覆盖件的尺寸、形状、强度等特点，了解生产工艺和使用要求等相关信息，以便为模具设计提供精确、详尽的基础数据。
2、方案确定依据分析和调研的结果，设计师可以确定适合的模具设计方案，包括基础结构、操作方式、安全措施等方面的内容，方案要充分考虑可操作性、生产效率、成本等各种因素，并与客户进行沟通和协商。
3、3D设计在确定方案后，设计师可以使用CAD软件制作三维模型，对模具的各个部分进行设计和修正，以达到尽可能精确和合理的效果，同时还可以使用其他辅助工具对模具的结构进行分析和模拟，以验证设计的正确性和可行性。
4、工艺设计设计师需要根据模具结构和客户要求，制定生产工艺和加工方案，确定加工工序、工艺参数、质量控制标准等，以保证模具加工的精度和一致性。
汽车覆盖件模具设计总结模型1. 实体模型传统的冲模加工方法是采纳实体模型作为加工依据。
实体模型具有直观、采集数据可靠、加工设备要求低等优点。
因此，目前国内大多数厂家仍采纳实体模型加工方法。
工艺模型通常利用主模型按冲压工序的需要，高速冲压方向，并增加工艺补充部分改制而成。
由于工艺模型的型面都取覆盖件的内表面，因此工艺模型可直截了当用来仿型或数控仿型加工拉延模的凸模和压料圈。
至于拉延模的凹模加工，目前有两种方法：其一是按凸模的工艺模型反制一个凹的工艺模型，再按凹的工艺模型由运算机直截了当生成凹模的加工程序，这种方法正逐步取代前一种方法。
由此可见，实体模型只需制造一个具有凸模形状的正工艺模型，即要满足模具加工的需要，工艺样架等过渡模型已不再采纳。
2. 数学模型应用电子运算机建立覆盖件的数学模型，为汽车模具的运算机辅助设计与制造制造了条件，数学模型能够在运算机的屏幕上进行模拟装配、调整冲压方向，这是实体模型无法实现的。
因此，采纳数学模型加工模具代表了模具工业的进展方向，它将完全改变模具质量依靠工匠技艺的状态。
四、覆盖件模具的成套性覆盖件具的成套性有两个含意，一个是指全车模具的成套性，另一个指某个覆盖件所需假设干模具的成套性。
汽车车身由数百个冲压件构成、全车所需冲模高达一千套以上〔见下表〕。
全车模具的和谐一致和成套性供应是保证全车质量的关键。
假如把全车模个的成套性视为一个大的系统工程，那么每个覆盖件的成套模具确实是一个子系统，子系统的成套和谐是保证全车质量的基础。
采纳运算机辅助设计和辅助制造方法，可有效地保证模具的成套性。
几种汽车产品选用模具数量工艺设计内容工艺设计是在模具设计制造之前的技术预备工作，通常由用户方进行，其要紧内容有以下诸项：〔1〕依照生产纲领确定工艺方案。
〔2〕依照覆盖件结构形状，分析成型可能性和确定工序数及模具品种。
〔3〕依照装配要求确定覆盖件的验收标准。
〔4〕依照工厂条件决定模具使用的压床。
汽车覆盖件形状复杂，表面质量要求高。
用最少的模具成本、最少的设备台时加工出高质量的冲压件，需要编制合理精益的工艺方案，是对工艺人员的高要求。
汽车覆盖件的特点和要求汽车覆盖件（以下简称覆盖件）是指构成汽车车身或驾驶室、覆盖发动机和底盘的薄金属板料制成的异形体表面和部零件。
轿车的车前板和车身、载重车的车前板和驾驶室等都是由覆盖件和一般冲压件构成的。
覆盖件组装后构成了车身或驾驶室的全部外部和部形状，它既是外观装饰性的零件，又是封闭薄壳状的受力零件。
覆盖件的制造是汽车车身制造的关键环节。
一、覆盖件的分类按功能和部位分类，可分为外部覆盖件、部覆盖件和骨架类覆盖件三类。
外部覆盖件和骨架类覆盖件的外观质量有特殊要求，部覆盖件的形状往往更复杂。
按工艺特征分类如下：（1）对称于一个平面的覆盖件。
诸如发动机罩、前围板、后围板、散热器罩和水箱罩等。
这类覆盖件又可分为深度浅呈凹形弯曲形状的、深度均匀形状比较复杂的、深度相差大形状复杂的和深度深的几种。
（2）不对称的覆盖件。
诸如车门的、外板，翼子板，侧围板等。
这类覆盖件又可分为深度浅度比较平坦的、深度均匀形状较复杂的和深度深的几种。
（3）可以成双冲压的覆盖件。
所谓成双冲压既指左右件组成一个便于成型的封闭件，也指切开后变成两件的半封闭型的覆盖件。
（4）具有凸缘平面的覆盖件。
如车门板，其凸缘面可直接选作压料面。
（5）压弯成型的覆盖件。
以上各类覆盖件的工艺方案各有不同，模具设计结构亦有很大差别。
二、覆盖件的特点和要求同一般冲压件相比，覆盖件具有材料薄、形状复杂、结构尺寸大和表面质量要求高等特点。
覆盖件的工艺设计、冲模结构设计和冲模制造工艺都具有特殊性。
因此，在实践中常把覆盖件从一般冲压件中分离出来，作为一各特殊的类别加以研究和分析。
覆盖件的特点决定了它的特殊要求。
1. 表面质量覆盖件表面上任何微小的缺陷都会在涂漆后引起光线的漫反射而损坏外形的美观，因此覆盖件表面不允许有波纹、皱折、凹痕、擦伤、边缘拉痕和其他破坏表面美感的缺陷。
汽车覆盖件模具设计DR报告汽车覆盖件模具设计DR报告一、报告目的本报告旨在对所设计的汽车覆盖件模具进行设计分析，以期在生产实践中提高生产效率、降低生产成本、提高企业盈利能力。
二、报告方法本报告主要采用DR（Design Review）方法，对汽车覆盖件模具的设计进行分析、评估和改进。
三、设计介绍汽车覆盖件模具是用于生产汽车覆盖件的一种模具。
该模具采用钢材制作，包括上、下模具和配合模，通过上下模具的外形与装模孔相互配合，使汽车覆盖件在模腔中加工成型。
该模具主要由下模具底座、下模板、上模板、上模针座及上模针组成。
四、DR分析结果1. 尺寸设计合理：模具尺寸设计合理，模腔设计符合要求，能够达到产品的设计要求，无须进行尺寸修正。
2. 结构设计优良：模具结构设计简单，易于制造和维护，能够提高生产效率，并且可以适应不同规格的汽车覆盖件生产。
3. 选材考虑周全：模具选材采用优质钢材，硬度高、强度好，能够满足模具使用寿命要求。
4. 处理工艺正确：模具采用热处理工艺，确保模具韧性和硬度均衡，延长模具寿命，提高模具使用效果。
5. 操作过程人性化：模具在设计过程中，考虑了操作人员的实际操作习惯和生产要求，使模具的操作过程更加人性化，方便操作和维护。
6. 安全性较高：模具在使用过程中，有较高的安全性，能够保障操作人员的人身安全。
五、改进意见通过DR分析，对模具设计提出以下改进意见：1. 在保证模具刚性的前提下，优化模具结构设计，降低模具重量。
2. 确保模具孔的精度，保证模具的恒定性。
3. 加强模具的调整性，在保证产品尺寸精度的情况下，提高模具的调整灵活度。
4. 优化模具攻丝结构设计，使其易于调整，提高焊接接头结构牢固度。
六、总结本文采用DR方法，对汽车覆盖件模具进行评估，发现设计方案存在尺寸设计合理、结构设计优良等优点。
但在优化模具设计中，需要加强模具的调整性，并优化攻丝结构设计，提高焊接接头的牢固度。
设计人员在模具设计和制造过程中需要注重工艺和加强交流，做到优化设计，以满足生产要求，提高企业生产效率和盈利能力。
浅析汽车覆盖件冲压模具的结构优化
随着汽车工业的发展，汽车覆盖件冲压模具的结构优化已成为制造业中的重要一环。
为了达到高效、精确、省力的目的，必须对汽车覆盖件冲压模具进行结构优化，以满足汽车行业对零部件制造的高要求。
汽车覆盖件冲压模具的结构优化是一个综合性的问题，受到很多因素的影响。
为了使模具的寿命更长、工作效率更高，必须在模具设计和制造过程中考虑以下几个方面。
一、模具材料的选择。
汽车覆盖件冲压模具需要选择优质的材料，如高强度钢、工具钢、硬质合金等。
这些材料具有高硬度、高韧性、高耐磨性等优点，在模具制作中可达到更好的切削效果、更长的寿命、更高的加工精度。
二、冲压模具的结构设计。
在冲压模具的结构设计中，必须考虑到零件的大小、外形、材料、厚度、垂直和水平深度以及模具的壁厚等因素。
这些因素会直接影响到模具的结构设计、成本和可靠性，需要在设计过程中仔细考虑。
三、模具工艺的优化。
模具的制造过程需要考虑到各种制造工艺的优化，以便在生产过程中使模具的工作效率更高、精度更高、寿命更长。
要优化模具制造过程，需要先了解模具的生产工序流程、人工制造过程和机械制造过程等。
四、模具维护和保养。
在生产过程中，必须对模具进行定期维护和保养，以使其保持良好的工作状态。
要保养好模具，需要考虑到模具的使用频率、使用环境、运输方式等因素，并按照正确的方式进行维护和保养。
总之，汽车覆盖件冲压模具的结构优化是一个非常重要的环节，需要我们从多个方面进行考虑和研究，才能达到最好的制造效果和最长的使用寿命。
汽车覆盖件模具工艺设计二．DL 图的制作1. 认识DL 图2.1 DL 图的简介一个汽车覆盖件的冲压成形完成, 需要一步或者多步完成, 这样的” 每一步”我们称为零件完成的一道工序, 在结构中我们已经介绍, 比如拉延工序, 修边冲孔工序等等。
那么这些内容会在哪里体现出来呢?就是在DL图中体现出来，因此在模具的结构设计之前，必须先完成DL图的设计。
这个完成DL图设计的过程，我们称为汽车覆盖件模具的工艺设计。
DL 图, 英文名称为Die Layout, 又称工艺图、工法图、工艺流程图等等。
2.2 DL 图在模具设计中的作用和地位这样来打个比喻吧, 设计师在设计完一个产品的外观后, 需要有人把她做出来, 而如何做出它, 把这个外观合理的分解成几个小块, 而且在实际冲压过程中, 机器能够把它做出来, 然后将它整合成设计要求的外观式样!这时, 需要一个教人如何把它一步步做出来的工艺流程图, 这个就是DL 图。
DL 图的要求非常高, 除了正常的构件尺寸、角度、工序内容、冲压方向等等细致的一步步工艺流程外, 还要附有顶杆分布图, 废料排向示意图，废料刀刃入状态图等等，如果做了CAE分析,最好将拉延完成，材料收缩的状态表示一下。
因为经过DL 图, 任何一家有硬件条件的工厂, 都能够经过DL图的步骤，调整生产线，生产指定的构件。
DL图现在国内主要用于在汽车覆盖件模具，一般采用UG软件进行绘制。
由此我们能够总结下DL图对于后续整个模具设计的作用：完整表示零件的工艺流程、各工序内容、冲压方向、冲压设备等等为模具结构设计人员提供设计信息，指导设计；为零件的制作提供可行性分析，其中包括CAE成型分析，回弹分析等等；以及为后续设计提供所有要求和技术保证。
除此之外，DL图还有以下作用：检奇训论成形性、加工性，将其结果具体以图来表现。
工序间的加工内容及加工范围明确化，以防止设计及后工序失误明确加工基准及制件基准。
实型时制作时基准点的指示，以及冲压转角的转角基点及转角方法指示作为各工序工序图的制成依据及Nc编程的基准。
汽车车身覆盖件冲压工艺教案【教案】汽车车身覆盖件冲压工艺【引言】车身覆盖件是汽车外部的重要部件，其外观和质量对汽车整体形象和安全性能起着至关重要的作用。
而冲压工艺作为车身覆盖件制造的基本工艺之一，具有高效、精确和成本较低等优势，因此在汽车制造过程中得到广泛应用。
本教案将介绍汽车车身覆盖件冲压工艺的基本概念、工艺流程及其关键要点，以期为相关从业人员提供参考。
【一、概述】汽车车身覆盖件冲压工艺是指将金属板材在冲压模具的作用下，通过模具上的压力，使板材发生塑性变形，进而形成所需的车身覆盖件外形。
通常，冲压工艺包括下料、冲孔、弯曲、成形、脱模等多个步骤。
【二、工艺流程】1. 下料：在选定的金属板材上，根据设计要求，通过切割工具将板材切割成所需的几何形状和尺寸。
2. 冲孔：利用冲模将板材上的孔洞冲出，以便后续的装配和使用。
3. 弯曲：通过模具的作用，使板材在特定位置发生塑性弯曲，以形成所需的弯曲角度和弯曲形状。
4. 成形：利用成形模具，通过对板材的连续冲压作用，使板材塑性变形，并最终形成车身覆盖件的外形。
5. 脱模：将成形后的覆盖件从模具中取出，并进行清理和处理，以便进行下一步的加工和装配。
【三、关键要点】1. 材料选择：根据车身覆盖件的要求选择合适的金属板材。
常用的材料包括钢板、铝板等，不同材料的选择将直接影响到覆盖件的性能和成本。
2. 模具设计：精确的模具设计是冲压工艺成功的关键。
模具结构的合理性和几何尺寸的准确性将直接影响到冲压件的质量和外观。
3. 工艺参数：包括冲压速度、冲击力、温度等。
合理的工艺参数设计将保证冲压过程的稳定性和后续加工的顺利进行。
4. 设备选型：选择适合的冲压设备是冲压工艺成功的前提。
设备的稳定性和先进性将提高冲压件的质量和生产效率。
【四、实践操作】为使学员能够更好地掌握汽车车身覆盖件冲压工艺，教学需结合实践操作进行。
教师可在实际车身覆盖件冲压工艺生产线上，引导学员操作冲压设备，进行下料、冲孔、弯曲、成形等操作，使学员熟练掌握工艺流程和关键要点。
1 概述1.1 课题来源随着科技的不断发展进步，汽车越来越普及。
铰链支座是汽车中支撑架的一个重要零件。
该铰链支座和一个活动板结合成一个机构，可以实现汽车车门在一定的范围内旋转。
为了保证汽车门旋转的精度和稳定性，本课题将根据制件拟进行排样的设计，工艺设计和计算，然后设计出合理的多工位级进模，使得冲压成形的制件能够满足要求。
1.2 选题目的该铰链支座在汽车车门中主要起支撑作用，其制造精度直接关系到汽车的旋转稳定性，若出现汽车旋转不稳定，不平衡，旋转角度不容易调节，将直接影响到汽车车门的顺利开闭问题。
该铰链支座的成形工序较多，包括冲孔、弯曲、成型、切断等。
通过设计排样来提高材料的利用率及设计出合理的级进模。
1.3 研究现状和发展趋势级进模是指模具上沿被冲原材料的直线送料方向，至少有两个或是两个以上的工位，并在压力机的一次行程中，在不同工位上完成两个或是两个以上的冲压工序的冲模。
级进模在过去，因技术水平的限制，工位相对较少。
近年来由于对冲压自动化、高精度、长寿命提出了更高要求，模具设计与制造高新技术的应用与进步，工位数已不再是限制模具设计与制造的关键。
目前，在国内工位间步距精度可控制在3 m 之内，工位已达几十个，多的已有70 多个。
例如，空调器翅片级进模级进模制造精度达2 m，具有18 个工位；集成电路引线框架级进模的制造精度达2微米，引线框架已经有4排24列，管脚64只，最小间隙尺寸为0.13mm。
其冲压次数也大大提高，由原来的每分钟冲几十次，提高到每分钟几百次，对于纯冲裁高达1500 次/min 。
当然这速度和冲床及周边设备的性能有关。
冲压方式由早期的手动送料，手工低速操作，发展到如今的自动、高速、安全生产。
模具的总寿命由于新材料的应用，加工精度的提高和一些容易磨损的零件具有互换性，也不是早先几十万次，而是几千万次，上亿次。
如汽车零件级进模的寿命至少达100万冲次；电机铁芯自动片级进模的寿命可达1 亿冲次；空调器翅片级进模的寿命可达3 亿冲次。
级进模结构与精度正朝着两方面发展。
一方面为了适应高效、自动、精密、安全等大批量自动化生产的需要，冲模正向高效、精密、长寿命、多工位、多功能方向发展；另一方面，为适应市场上产品更新换代迅速的要求，各种快速成形方法和简易经济冲模的设计与制造业得到迅速发展。
其中模具CAD 、CAM 技术向宜人化、集成化、智能化和网络化方向发展，并提高模具CAD 、CAM 系统专用化程度。
因此本课题研究是对该制件进行工艺性分析，然后进行排样设计和工资计算，最后根据相关理论只是完成多工位级进模的设计。
2 模具设计2.1 冲压工艺性分析冲压件如图2-1 所示：图2-1 制件图1、该冲压件的形状性对比较简单，其结构对称，也没有复杂形状的曲线，且各相接处都有圆角过渡。
2、该冲压件没有较长的窄槽。
3、最小冲孔直径为6mm，冲孔的最小尺寸d≥1.0t 。
故冲孔不会过小，冲孔凸模不易折断。
4、孔与边、孔与孔之间的距离由表2-20[1]可知最小孔间距远大于2t ，孔边距也（1-1.5 ）t,故制件上的孔边距和孔与孔之间的距离都不会小，不会使工件的冲压时产生变形。
5、弯曲的直边高度该冲压件的弯曲边的高度H远大于2t ，不会使弯曲根部发生开裂。
6、材料为JSH270C钢：具有良好的塑性和冲压性能，常用来制造连接结构件和冲压件。
7、尺寸精度：按公差IT12 查出来的。
尺寸精度较低，普通冲裁完全能够满足生产要求。
2.2 工艺方案的确定该工件包括冲孔，切边，成型，弯曲四个基本工序，可以有以下三种工艺方案：方案一：先落料，后冲孔，成型，最后弯曲，采用单工序模生产。
方案二：冲孔- 落料-弯曲- 成型复合冲压，采用复合模生产。
方案三：冲孔- 切边-成型- 弯曲- 冲孔-切断级进冲压，采用级进模生产。
方案一单工序冲裁模指在压力机一次行程内只完成一个冲压工序的冲裁模。
该模具结构简单，但需要四道工序三副模具，成本高而生产效率低，难以满足中批量生产的要求。
方案二复合冲裁模是指在一次工作行程中，在模具同一部位同时完成数道冲压工序的模具。
该模具只需要一副模具，工件的精度及生产效率都很高，但由于工件上不是所有的孔都在同一平面上，冲孔凸模与弯曲凸模的防止存在干涉现象。
方案三级进模（又称为连续模、跳步模）：是指压力机在一次行程中，依次在模具几个不同的位置上同时完成多道冲压工序的模具。
它也只需要在一副模具内可以完成多道不同的工序，可包括冲裁、弯曲、拉深等，具有比复合更好的生产效率。
它的制件和废料均可以实现自然漏料，所以操作安全、方便，易于实现自动化。
难以保证制件内、外相对位置的准确性因此制件精度不高。
通过对上述三种方案的的分析比较，因为该制件的精度要求不高，用于中批量生产。
所以该制件的冲压生产采用方案三为佳。
2.3 排样的设计根据材料经济利用程度，排样方法可以分为有废料、少废料和无废料排样三种，根据制件在条料上的布置形式，排样有可以分为直排、斜排、对排、混合排、多排等多重形式。
采用少、无废料排样法，材料利用率高，不但有利于一次冲程获得多个制件，而且可以简化模具结构，降低冲裁力，但是，因条料本身的公差以及条料导向与定位所产生的误差的影响，所以模具冲裁件的公差等级较低。
同时，因模具单面受力（单边切断时），不但会加剧模具的磨损，降低模具的寿命，而且也直接影响到冲裁件的断面质量。
由于该产品为左右件，最适合的排样方法为对排式排样法。
2.3.1 搭边值和料宽的确定1、搭边值的确定排样时零件之间以及零件与条料侧边之间留下的工艺余料，称为搭边。
搭边的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。
搭边过大，浪费材料。
搭边过小，冲裁时容易翘曲或被拉断，不仅会增大冲件毛刺，有时还有拉入凸、凹模间隙中损坏模具刃口，降低模具寿命。
或影响送料工作。
搭边值通常由经验确定，表所列搭边值为普通冲裁时经验数据之一。
搭边值工件间a为料厚的1到1.5 倍取6mm沿边a1 为2mm2、条料宽度的确定排样方式和搭边值确定以后，条料的宽度和进距也就可以设计出。
计算条料宽度有三种情况需要考虑；○1 有侧压装置时条料的宽度。
○2 无侧压装置时条料的宽度。
○3 有定距侧刃时条料的宽度。
当模具有定距侧刃时，在能保证定距侧刃冲切剪口的断面质量时，应该使料边宽度尽可能小，以保证提高材料利用率避免浪费和尽量减小模具体积和材料。
单边条料宽度公式：B=（D+a+nC）-0△其中条料宽度偏差上偏差为0，下偏差为—△。
D——条料宽度方向冲裁件的最大尺寸。
a——侧搭边值。
4.3 2 mmD 取值由设计条料宽度方向冲裁件的最大尺寸为70(mm) 侧搭边值a 为2mm故带入单边条料宽度公式得；B=(70+2+4.26)-01.2=76.26 - 1.2 (mm)故而双边调料宽度为152mm，考虑其他方面圆整为156mm 查表 4.3 —2中，可得条料宽度偏差下偏差—△为-1.2mm3、导料板间距离的确定条料的宽度确定了，进而就可以确定导料板间距离, 根据经验，条料与导料板间的间隙取为单边0.2mm，所以导料板间距为156.4mm2.3.2 工序的安排多工位级进模中的工位顺序一般是：冲裁——成形——切断分离。
各个工位内容安排如下：第一工位：冲导正孔第二工位：冲成型孔和成型侧刃第三工位：同上第四工位：成型第五工位：弯曲第六工位：空工位第七工位：冲侧孔第八工位：空工位第九工位：切断分离2.3.3 排样图图 4.2 —1排样图材料利用率:η=2s/B*LS——产品的展开面积B——料宽L——步距η =2×3761/160 ×85=55%对于55%的这样一个材料利用率来说，在冲压工艺的排样设计中是一个比较低的材料利用率，但是考虑到排样时的废料都为工艺废料，是不可省略的。
若是考虑改变排样方法，例如斜排，这样不对称的排样又不能保证模具的对称而不能保证模具的受力平衡。
2.4 冲压工艺计算2.4.1 第一站工序：冲定位工艺孔这一站为普通平刃冲裁模，其冲裁力F p 一般可以按下式计算：Fp=KtLτ式中τ——材料抗剪强度MPa；L——冲裁周边总长（mm）；t ——材料厚度（mm）;系数K 是考虑到冲裁模刃口的磨损，凸模与凹模间隙之波动（数值的变化或分布不均），润滑情况，材料力学性能与厚度公差的变化等因数而设置的安全系数K，一般取1.3 。
当查不到抗剪强度r 时，可以用抗拉强度σ b 代替τ，而取K=1 的近似计算法计算。
客户给出所用材料JSH270C钢，查参考文献的抗剪强度为273MPa冲孔周长为：L 2=2π R=2× 3.14 × 5.04=31.6 (mm) 冲裁力为：F 1=KtL τ=1.3 ×3.2 ×31.6 ×273 =36000(N)5.4 1按顶件力公式算顶件力FQ2FQ2=KdFpKd查表5.4—1 得0.05根据公式得FQ2=KdFp=0.05 ×36000=180（N）刃口尺寸的计算这一站属于级进模的工艺孔，在汽车模具行业，这种孔一般标准直径为10.8mm，所以凸模（俗称冲孔冲头），凹模（俗称冲孔入子）都为行业内标准件，一般凸模做准，间隙取在凹模。
所以凸模直径为Φ 10.08mm，凹模内径为Φ 10.64mm。
2.4.2 第二、三站工序：冲孔和切边这一站也为普通平刃冲裁，与上一站不同的是有冲一个不规则孔和一个修边工序，但是这并不影响冲裁力的计算。
从料带上量的，总的冲裁周长为：328.3mmFp=KtLτ=1.3 ×3.2 ×328.3 × 273=N按顶件力公式算顶件力FQ2FQ2=KdFp=0.05 ×=18738N 刃口尺寸计算这一站为异形冲裁，凸模，凹模都为异形零件。
一般采用线切割加工，发方法是直接从三维实体里面调取零件的二维数据，然后利用数控机床编程，编程时，线切割加工轨迹包含了零件外形尺寸和线切割铜丝或钼丝半径一般为0.09mm和线切割放电火花为0.02mm。
2.4.3 第四站工序：成型工序和打字码成型工序可以看成是局部的剪切，既材料分离形成小于料厚的剪切，所以冲压力的计算仍可以采用冲裁力计算公式计算。
可知，这一站的材料移动位移为1.95mm。
冲才周长为：114mmFp=KtLτ=1.3 ×1.95 ×114×273=78894N打字码工序和成型工序属同一站，并且冲压力相对很小，并且，这里的冲压力计算属于大致估算，所以，可以在打字码的冲压力基本可以忽略不计，这一站的总冲压力可以在成型冲压力的基础上稍微放大。
另外，在实际的生产中，无论何种成型工序的冲压力计算一律采用冲裁力计算公式计算，对于这一站来说，既用全部的料厚3.2mm代入计算公式计算得冲压力为N。
