第一章供电系统第一节电力系统基础由发电厂、电力网与电能用户（电力负荷）所组成的整体，叫电力系统，它的任务是生产、变换、输送、分配与消费电能。
一、电力系统目前以火力发电厂和水力发电厂为主。
其他类型有核电厂、风力发电厂、潮汐发电厂、地热发电厂和太阳能发电厂等。
根据电压等级的高低，将电力网分成低压、高压、超高压和特高压等四种。
电压在1kV 以下的电网为低压电网；3～330kV的为高压电网；330～1000kV的为超高压电网；1000kV 以上的为特高压电网。
在工程实际中，常把电力系统中的发电，输变电与供配电等环节叫做一次系统。
电力系统中的二次系统包括继电保护、测量和调度等环节。
变电所有升压和降压之分，根据它在电力网中所处的地位不同，又分为枢纽、地区、企业变电所及车间变电所等，主要由电力变压器和开关控制设备等组成。
变电所中主要设备有变压器T、母线WB、断路器QF、隔离开关QS等，如图1－2所示，其他还有保护和测量装置以及所用电操作电源等设备。
母线是汇集受电电源和配出负荷线路的设备，常用的母线材料是钢芯铝绞线和矩形铝板。
断路器用作线路主开关，有性能较好的灭弧装置，用来切、合负荷及事故电流，决定线路的运行状态。
隔离开关因没有灭弧装置，不能切断负荷电流和事故（短路等）电流，故主要在检修等情况下用来隔离电源，通过其明显的断口结构，保证操作人员的安全。
图1－2 变电所的主要设备及符号二、电力负荷及对供电的要求（一）电力负荷电力负荷是电力系统中所有用电设备消耗功率的总和。
将各工业部门消耗的电功率与农业、交通运输业、通讯业和市政生活等所消耗的电功率相加即为电力系统的综合用电负荷，该负荷再加上电力网中损耗的功率就是系统中各发电厂应提供的功率，称为电力系统的供电负荷。
供电负荷再加上各发电厂本身消耗的功率（厂用电），就是系统中各发电机应发出的功率，称为电力系统的发电负荷。
（二）电力负荷分级及其对供电的要求1．一级负荷这类负荷若供电突然中断将造成对人员的生命危害，或造成重大设备损坏且难以修复，或打乱复杂的生产过程并使大量产品报废，给国民经济带来极大损失。

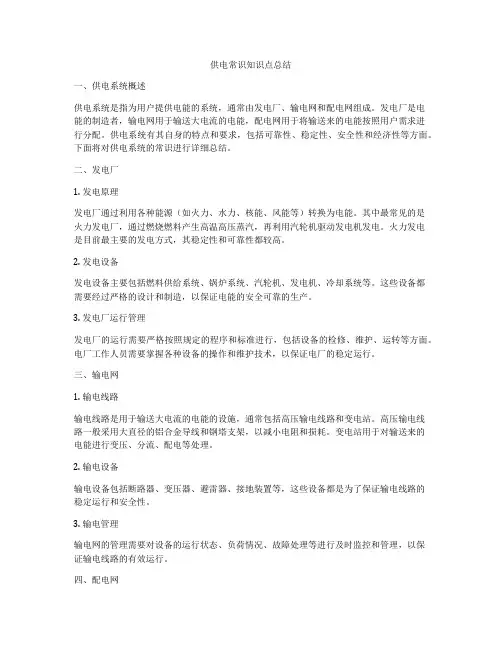

供电常识知识点总结一、供电系统概述供电系统是指为用户提供电能的系统，通常由发电厂、输电网和配电网组成。
发电厂是电能的制造者，输电网用于输送大电流的电能，配电网用于将输送来的电能按照用户需求进行分配。
供电系统有其自身的特点和要求，包括可靠性、稳定性、安全性和经济性等方面。
下面将对供电系统的常识进行详细总结。
二、发电厂1. 发电原理发电厂通过利用各种能源（如火力、水力、核能、风能等）转换为电能。
其中最常见的是火力发电厂，通过燃烧燃料产生高温高压蒸汽，再利用汽轮机驱动发电机发电。
火力发电是目前最主要的发电方式，其稳定性和可靠性都较高。
2. 发电设备发电设备主要包括燃料供给系统、锅炉系统、汽轮机、发电机、冷却系统等。
这些设备都需要经过严格的设计和制造，以保证电能的安全可靠的生产。
3. 发电厂运行管理发电厂的运行需要严格按照规定的程序和标准进行，包括设备的检修、维护、运转等方面。
电厂工作人员需要掌握各种设备的操作和维护技术，以保证电厂的稳定运行。
三、输电网1. 输电线路输电线路是用于输送大电流的电能的设施，通常包括高压输电线路和变电站。
高压输电线路一般采用大直径的铝合金导线和钢塔支架，以减小电阻和损耗。
变电站用于对输送来的电能进行变压、分流、配电等处理。
2. 输电设备输电设备包括断路器、变压器、避雷器、接地装置等，这些设备都是为了保证输电线路的稳定运行和安全性。
3. 输电管理输电网的管理需要对设备的运行状态、负荷情况、故障处理等进行及时监控和管理，以保证输电线路的有效运行。
四、配电网1. 配电线路配电线路是用于将输送来的电能按照用户需求进行分配的设施。
通常包括变电所、配电线路、变压器、开关设备等。
配电线路一般采用较低电压的线缆，以适应用户的用电需求。
2. 配电设备配电设备包括变压器、配电盘、开关设备等，这些设备都是为了保证用户用电的安全和稳定。
3. 配电管理配电网的管理需要对设备的运行状态、负荷情况、用电需求等进行及时监控和管理，以保证用户用电的正常供应。
第一章供电系统概述第一节电力系统与供电系统一、电力系统的构成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。
1．发电厂（1）功能：发电厂是生产电能的场所。
把自然界中的一次能源转换为用户可以直接使用的二次能源——电能。
（2）种类：火力发电厂、水利发电厂、核能发电厂、潮汐发电、地热发电、太阳能发电、风力发电等。
（3）发电设备：发电机。
2．电力网（1）功能：变换电压、传送电能。
（2）组成：由升压和降压变电所和与之对应的电力线路组成。
3．电力用户（用电设备）消耗电能的场所，将电能通过用电设备转换为满足用户需求的其他形式的能量例如：电动机将电能转换为机械能、电热设备将电能转换为热能、照明设备将电能转换为光能等。
二、配电系统的组成1．供电电源配电系统的电源可以取自电力系统的电力网或企业、用户的自备发电机。
2．配电网（1）作用：接受电能、变换电压、分配电能。
（2）组成：由企业或用户的总降压变电所（或高压配电所）、高压输电线路、车间降压变电所（或配电所）、低压配电线路组成。
3．用电设备（1）作用：用电设备是指专门消耗电能的电气设备。
据统计用电设备中70%是电动机类设备，20%左右是照明用电设备。
（2）结构：与电力系统是极其相似的，所不同的是配电系统的电源是电力系统中的电力网，电力系统的用户实际上就是配电系统。
（3）分类：高压用电设备：额定电压在1kV以上。
低压用电设备：额定电压在400V以下。
第二节供电质量供电质量指标是评价供电质量优劣的标准参数。
一、电压偏移1．定义：电压偏移指用电设备的实际端电压偏离其额定电压的百分数。
用公式表示为U－U NU%＝────×100%U N式中U N——用电设备的额定电压，kV；U——用电设备的实际端电压，kV。
2．原因：是系统滞后的无功负荷所引起的系统电压损失。
3．用电设备端子处电压偏移允许值（以额定电压百分数表示）：（1）一般电动机±5%，特殊情况下-10%～+5%。
