城市轨道交通供电系统及电力技术分析一、城市轨道交通供电系统城市轨道交通供电系统通常采用第三轨供电和架空线供电两种方式，其中第三轨供电主要应用于地铁系统，而架空线供电则主要应用于轻轨、有轨电车等系统。
无论是第三轨供电还是架空线供电，其基本构成和组成原理大致相同，即由电源、供电装置、接触网或第三轨、车辆等组成。
1. 供电方式第三轨供电是指在轨道旁边或轨道中间铺设一根金属轨，通过轨道供电装置向车辆提供电能。
相比于架空线供电，第三轨供电的优势在于无须建设高架架空线路，不会影响城市景观，但其缺点在于安全性较差、受环境影响大等。
而架空线供电则是指在路轨上方悬挂一根或多根电力导线，通过接触网将电能传输给车辆。
架空线供电的优势在于供电安全性高、可靠性强，但其缺点在于对城市景观影响大、对环境要求高等。
2. 供电装置城市轨道交通供电系统的供电装置通常包括变电设备、开闭所、接触网或第三轨等部分。
变电设备主要用于将城市电网供电的高压交流电转换为适合交通车辆使用的低压直流电，以及对供电系统进行监控和保护。
开闭所则用于控制供电系统的通断，保障其安全、稳定地运行。
接触网或第三轨则用于向行驶中的车辆提供电能。
这些供电装置的设计和运行状态对城市轨道交通系统的安全性和可靠性具有重要影响。

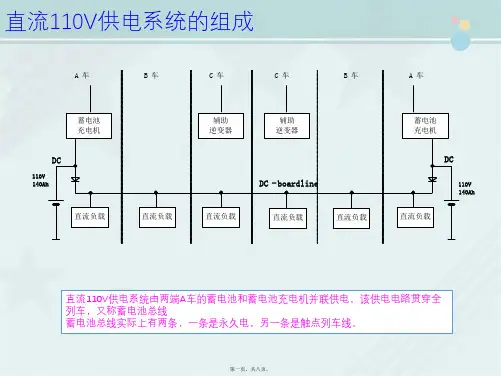

3. 车辆城市轨道交通车辆是供电系统的终端使用者，其接受并利用供电系统提供的电能。
车辆的设计和制造质量，电力系统以及电气设备的性能表现等都与城市轨道交通供电系统的安全、稳定运行密切相关。
二、电力技术城市轨道交通供电系统的高效、稳定运行需要电力技术的支撑，在此我们将从电源技术、供电技术和电力质量技术三个方面对相关技术进行分析。
1. 电源技术城市轨道交通供电系统的电源一般来自城市电网，而城市电网的电能来源多种多样，包括火电、水电、风电、光伏发电等。
电源技术的发展趋势主要包括提高电能利用率、降低对环境的影响、提高系统的可靠性和稳定性等。
还需要考虑城市电网与城市轨道交通供电系统之间的匹配性和互动性，以保障城市轨道交通供电系统能够获得高质量的电能供应。

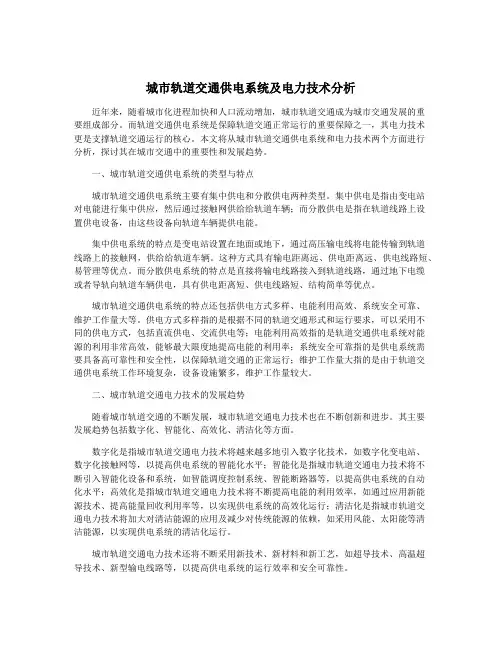

城市轨道交通供电系统及电力技术分析近年来，随着城市化进程加快和人口流动增加，城市轨道交通成为城市交通发展的重要组成部分。
而轨道交通供电系统是保障轨道交通正常运行的重要保障之一，其电力技术更是支撑轨道交通运行的核心。
本文将从城市轨道交通供电系统和电力技术两个方面进行分析，探讨其在城市交通中的重要性和发展趋势。
一、城市轨道交通供电系统的类型与特点城市轨道交通供电系统主要有集中供电和分散供电两种类型。
集中供电是指由变电站对电能进行集中供应，然后通过接触网供给给轨道车辆；而分散供电是指在轨道线路上设置供电设备，由这些设备向轨道车辆提供电能。
集中供电系统的特点是变电站设置在地面或地下，通过高压输电线将电能传输到轨道线路上的接触网，供给给轨道车辆。
这种方式具有输电距离远、供电距离远、供电线路短、易管理等优点。
而分散供电系统的特点是直接将输电线路接入到轨道线路，通过地下电缆或者导轨向轨道车辆供电，具有供电距离短、供电线路短、结构简单等优点。
城市轨道交通供电系统的特点还包括供电方式多样、电能利用高效、系统安全可靠、维护工作量大等。
供电方式多样指的是根据不同的轨道交通形式和运行要求，可以采用不同的供电方式，包括直流供电、交流供电等；电能利用高效指的是轨道交通供电系统对能源的利用非常高效，能够最大限度地提高电能的利用率；系统安全可靠指的是供电系统需要具备高可靠性和安全性，以保障轨道交通的正常运行；维护工作量大指的是由于轨道交通供电系统工作环境复杂，设备设施繁多，维护工作量较大。
二、城市轨道交通电力技术的发展趋势随着城市轨道交通的不断发展，城市轨道交通电力技术也在不断创新和进步。
其主要发展趋势包括数字化、智能化、高效化、清洁化等方面。
数字化是指城市轨道交通电力技术将越来越多地引入数字化技术，如数字化变电站、数字化接触网等，以提高供电系统的智能化水平；智能化是指城市轨道交通电力技术将不断引入智能化设备和系统，如智能调度控制系统、智能断路器等，以提高供电系统的自动化水平；高效化是指城市轨道交通电力技术将不断提高电能的利用效率，如通过应用新能源技术、提高能量回收利用率等，以实现供电系统的高效化运行；清洁化是指城市轨道交通电力技术将加大对清洁能源的应用及减少对传统能源的依赖，如采用风能、太阳能等清洁能源，以实现供电系统的清洁化运行。

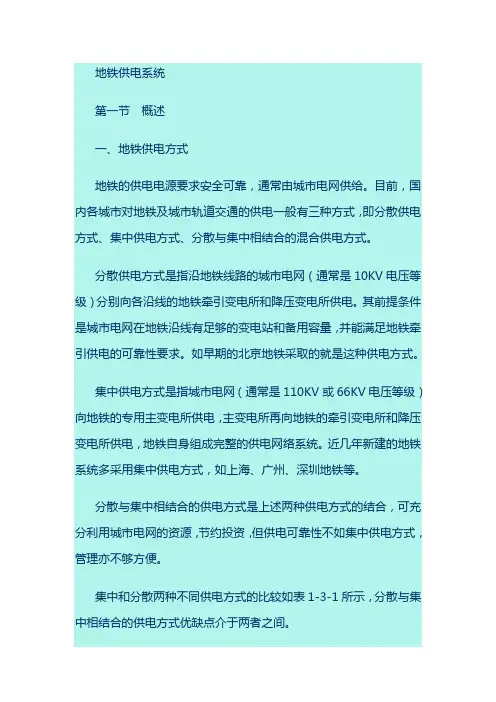

地铁供电系统第一节概述一、地铁供电方式地铁的供电电源要求安全可靠，通常由城市电网供给。
目前，国内各城市对地铁及城市轨道交通的供电一般有三种方式，即分散供电方式、集中供电方式、分散与集中相结合的混合供电方式。
分散供电方式是指沿地铁线路的城市电网（通常是10KV电压等级）分别向各沿线的地铁牵引变电所和降压变电所供电。
其前提条件是城市电网在地铁沿线有足够的变电站和备用容量，并能满足地铁牵引供电的可靠性要求。
如早期的北京地铁采取的就是这种供电方式。
集中供电方式是指城市电网（通常是110KV或66KV电压等级）向地铁的专用主变电所供电，主变电所再向地铁的牵引变电所和降压变电所供电，地铁自身组成完整的供电网络系统。
近几年新建的地铁系统多采用集中供电方式，如上海、广州、深圳地铁等。
分散与集中相结合的供电方式是上述两种供电方式的结合，可充分利用城市电网的资源，节约投资，但供电可靠性不如集中供电方式，管理亦不够方便。
集中和分散两种不同供电方式的比较如表1-3-1所示，分散与集中相结合的供电方式优缺点介于两者之间。
表1-3-1 地铁供电方式的比较供电方式优 点 缺 点集中供电方式l 供电可靠性高，受外界因素影响较小；l 主变电所采用110/35KV 有载自动调压变压器，并有专用供电回路，供电质量好；l 地铁供电可独立进行调度和运营管理；检修维护工作相对独立方便；l 可提高地铁供电的可靠性和灵活性；l 牵引整流负荷对城市电网的影响小；l 只涉及城市电网几个220KV 变电站的增容改造，工程量较小，相对易于实现。
l 投资较大。
分散供电方式l 投资较小；l 便于城市电网进行统一规划和管理。
l 因同时受110KV 和10KV 电网故障影响，故受外界因素影响较多；l 10KV 电网直接向一般用户供电，引起的故障几率大，可靠性较低；l 与城市电网的接口多，调度和运营管理环节增多，故障状态下的转电不方便；l 牵引整流机组产生的高次谐波直接进入10KV 电网对其他用户的影响较大；l 要求城市电网的变电所应具有足够的备用容量，以满足地铁牵引供电的要求；涉及较多110KV 变电站的增容改造，工程量较大。
轨道交通供电系统毕业论文一、轨道交通供电系统概述(一)概论城市轨道交通供电系统的功能:城市轨道交通供电系统，担负着运行所需的一切电能的供应与传输，是城市轨道交通安全可靠运行的重要保证。
城市轨道交通的用电负荷按其功能不同可分为两大用电群体。
一是电动客车运行所需要的牵引负荷。
二是车站、区间、车辆段、控制中心等其他建筑物所需要的动力照明用电，诸如:通风机、空调、自动扶梯、电梯、水泵、照明、AFC系统、FAS、BAS、通信系统、信号系统等。
在上述用电群体中，有不同电压等级直流负荷、不同电压等级交流负荷;有固定负荷、有时刻在变化的运动负荷。
每种用电设备都有自己的用电要求和技术标准，而且这种要求和标准又相差甚远。
城市轨道交通供电系统就是要满足这些不同用户对电能的不同需求，以使其发挥各自的功能与作用。
保证电动客车畅行，安全、可靠、迅捷、舒适地运送乘客，是供电系统的根本目的。
(二)供电系统的组成根据功能的不同，对于集中式供电，城市轨道交通供电系统可分成以下几部分:外部电源、主变电所、牵引供电系统、动力照明配电系统、电力监控(SCADA)系统。
对于分散式供电，城市轨道交通供电系统则可分成以下几部分:外部电源、(电源开闭所)、牵引供电系统、动力照明配电系统、电力监控(SCADA)系统。
牵引供电系统，又可分成牵引变电所与牵引网系统。
动力照明配电系统，又可分成降压变电所与动力照明。
但在进行初步设计与施工设计时，为便于设计管理，供电系统往往被划分成:系统设计;主变电所设计;牵引变电所(或牵引降压混合变电所)及降压变电所设计;牵引网设计;电力监控系统设计;杂散电流腐蚀防护设计(注:动力照明随同土建一起设计)。
根据城市电网构成的不同特点，可采用集中式、分散式、混合式等不同形式:1、集中式供电在城市轨道交通沿线，根据用电容量和线路长短，建设专用的主变电所，这1轨道交通供电系统毕业论文种由主变电所构成的供电方案，称为集中式供电。
城市轨道交通供电原理
城市轨道交通供电原理是指城市轨道交通系统如地铁、轻轨等运营所需要的电力供应方式和原理。
城市轨道交通供电主要采用第三轨供电、架空线供电和集电系统供电等方式。
其中，第三轨供电是一种常见的供电方式。
它通过将电源接入于轨道上的第三条导轨，通过接触器和集电装置将电能传输给地铁列车；架空线供电则是通过在轨道上方悬挂架空电缆，由接触网与列车接触，实现电能传输；而集电系统供电则是通过电汇流器等设备将电能从线路传输到集电装置上，通过接触剂与列车接触来实现供电。
城市轨道交通供电原理是通过这些方式将电能传输给地铁列车，从而为其提供动力。
当列车行驶时，集电装置与供电装置之间的接触或接触网与轨道之间的接触会产生电流。
这些电流通过电力系统传输到轨道交通车辆的电机，驱动电机运行，使列车正常运行。
此外，城市轨道交通供电原理还涉及到电力系统的维护、保护和监控等方面。
为了确保供电的可靠性和安全性，需要对供电系统进行定期维护和检修，及时解决供电故障。
同时，还需要建立有效的保护装置，避免因电力故障或其他原因导致供电设备损坏或出现危险。
为了实现对供电系统的监控，通常会采用远程监控和控制系统，实时监测供电设备的工作状态和运行情况，保障供电系统的正常运行。
综上所述，城市轨道交通供电原理是通过不同的供电方式将电
能传输给地铁列车，驱动其正常运行。
同时，为了确保供电的可靠性和安全性，还需要进行维护、保护和监控等工作。
