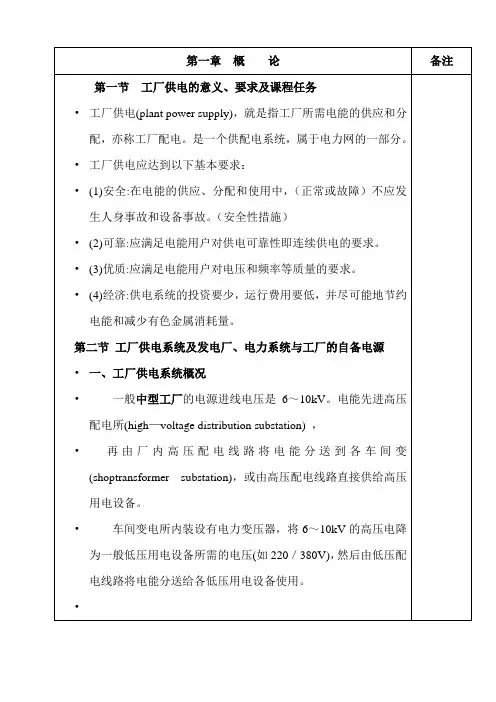

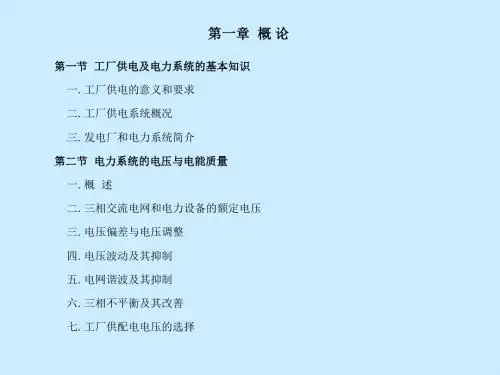

工厂供电教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。
2、重要性：工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。
第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。
有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。

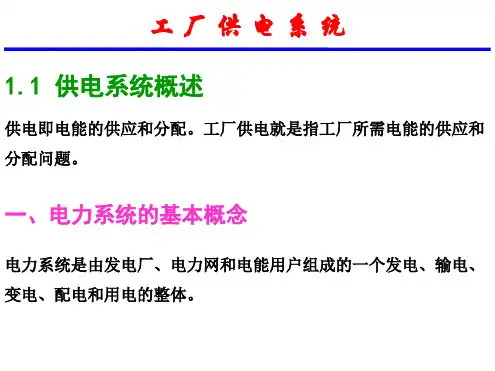

2、电力系统(power system)：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电网第三节电力系统的电压与电能质量一、电压和频率的质量参数。
规定：频率偏差正负0.2Hz电压偏差正负5%二、三相交流电网和电力设备的额定电压1、电网（线路）的额定电压2、用电设备的额定电压规定与同级电网的额定电压相同。
3、发电机的额定电压：高于同级电网电压5%4、电力变压器的额定电压的规定第四节电力系统中性点运行方式一、中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统正常运行及单相接地时的不同点。
工厂供电（5篇）第一篇：工厂供电工厂供电第一章概论1.工厂供电定义：是指工厂所需电能的供应和分配2.工厂供电的基中性线（N线）的功能：一是用来接用额定电压为系统相电压的单相用电设备；二是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线（PE线）的功能：是保证人身安全、本要求：安全、可靠、优质、经济3.单母线分段制：工厂的高压配电所的两条电源进线，分别接在高压配电所的两段母线上，这两段母线之间装有一个分段隔离开关。
4.高压深入负荷中心的直配方式：高压线路直接引入靠负荷中心的车间变电所，经车间变电所的配电变压器直接降为低压用电设备所需的电压。
5.母线（又称汇流排，符号W或WB）:是配电装置中用来汇集和分配电能的导体。
高压配电所的母线，通常采用单母线制。
高压配电所通常采用一路电源工作、一次电源备用的运行方式，因此母线分段开关通常是闭合的，高压并联电容器对整个配电所进行无功补偿。
6.配电所的任务：接受电能和分配电能，不改变电压变电所的任务：接受电能、变换电能和分配电能母线的任务：汇集和分配电能7.水力发电的能量转换：水流位能__（水轮机）__→机械能__（发电机）__→电能8.火力发电厂能量转换：燃料的化学能__(锅炉)__ →热能__（汽轮机）__→机械能__(发电机)__ →电能9.核能发电的能量转换：核裂变能__(核反应堆)__ →热能__（汽轮机）__→机械能__（发电机）__→电能 10.（一）坝式水电站在河流峡谷处，拦河筑坝，坝前壅水，在坝址处集中落差形成水头。
优点：筑坝形成水库，可调节流量，电站引用流量大，电站规模也大，水能利用程度充分；缺点：水头受坝高限制，坝工程量大，形成水库会造成库区淹没，投资大，工期长。
适用：河道坡降较缓，流量较大，有筑坝建库条件的河段。
（二）引水式水电站在河流坡降较陡的河段上游，通过人工建造的引水道引水到河段下游集中落差，再经压力管道，引水至厂房。
现在我国电力系统额定电压系列正在扩充发展。
•设备额定电压包括两个部分：•用电设备和供电设备•用电设备额定电压。
由于用电设备运行时在线路上各点电压略有不同，如图虚线所示。
用电设备的额定电压不可能按线路上各点的实际电压来制造，而只能按线路始端与末端的平•电压偏差对设备运行的影响•(2)．电压波动的产生与危害•GB／T15543—1995《电能质量·三相电压允许不平衡度》规定：•《供电营业规则》规定：•供电企业(指供电电网)供电的额定电压，低压有单相220V，三相380V；•高压有10、35(66)、110、220kV。
•并规定：除发电厂直配电压可采用3kV或6kV外，其他等级的电压应逐步过渡到上述额定电压。
•当系统发生单相接地故障时，假设是C相接地，如图•这时C相对地电压为零，•而A相对地电压U A’=(U A+(-U C)=U AC，•B相对地电压U B’=U B+(-U C)=U BC，如图b所示。
•由图b的相量图可知，C相接地时，完好的A、B两相对地电中性点不接地系统当网络比较庞大、线路长时，在发生单相接地故障时接地电流较大，将在接地故障点出现断续电弧。
由于电力线路既有电阻R、电感L、又有电容发生单相弧光接地时，可形成一个R-L-C的串联谐振电路，从•中性点直接接地的系统发生单相接地时，其他两完好相的对地电压不会升高。
因此中性点直接接地的系统中的供用电设备绝缘只需按相电压考虑，而无需按线电压考虑。
这对110kV上的超高压系统是很有经济技术价值的。
•因为电器绝缘要求的降低，不仅降低了电器的造价，而•2．TN-S系统(图1-20b) 三相五线制，其中的N线与PE线全部分开，设备的外露可导电部分均接PE线。
•该系统在发生单相接地故障时，线路的保护装置动作，将切除故障线路。
•TN-S系统主要用于对安全要求较高(如潮湿易触电的浴室•3．TN-C-S系统•该系统的前一部分全部为TN-C系统，而后边有一部分为TN-C系统，有一部分则为TN-S系统，其中设备的外露可导电部分接PEN线或PE线。
《工厂供电》复习大纲第一章：工厂供电，指工厂所需电能的供应和分配，也称工厂配电。
工厂供电基本要求：安全，可靠，优质，经济。
中型工厂的电源进线电压是6～10kV。
35kv线路直经车间变电所配电变电压直接降为第一用电设备所需的电压，高压深入负荷中心的直配方式，配电所:接受电能和分配电能，变电所:接受电能，交换电压，分配电能，母线:汇集和分配电能。
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有的高低压供配电线路在正常供电电源之外，设置应急自备电源--柴油发电机组。
交流不停电电源主要由整流器、逆变器和蓄电池组等三部分组成。
电压和频率是衡量电能质量的两个基本参数。
我国现在统一以1000V为界线来划分电压的高低我国交流电力设备的额定频率为50Hz，通称为工频。
电压质量是按照国家标准或规范对电力系统电压的偏差、波动、波形及其三相的对称性（平衡性）的一种质量评估。
电压偏差线电气设备的端电压与其额定电压之差。
电压波动是指电网电压有效值的连续快速变动三相交流电网和电力设备的额定电压：线路首端与末端的平均电压即电网的额定电压。
因此用电设备的额定电压与同级电网的额定电压相同。
工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。
由于在同一输送功率和输送距离条件下，供电电压越高，则线路电流越小，从而使线路导线或电缆截面越小，可减少线路的投资和有色金属消耗量。
工厂供电系统的高压配电电压，主要取决于工厂高压用电设备的电压和容量、数量等因素。
工厂采用的高压配电电压通常为10kV。
工厂的低压配电电压，一般采用220/380V。
在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：(1) 电源中性点不接地；(2) 中性点经阻抗接地；(3) 中性点直接接地。
前两种合称为小接地电流系统，后一种中性点直接接地系统，称为大接地电流系统。
