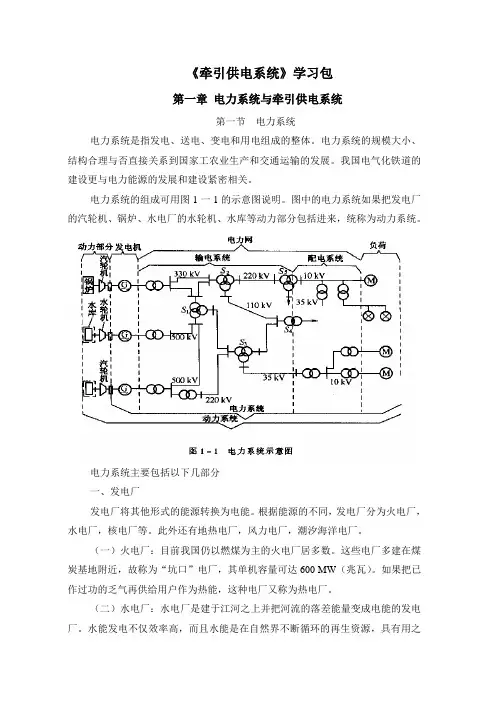

《牵引供电系统》学习包第一章电力系统与牵引供电系统第一节电力系统电力系统是指发电、送电、变电和用电组成的整体。
电力系统的规模大小、结构合理与否直接关系到国家工农业生产和交通运输的发展。
我国电气化铁道的建设更与电力能源的发展和建设紧密相关。
电力系统的组成可用图1一1的示意图说明。
图中的电力系统如果把发电厂的汽轮机、锅炉、水电厂的水轮机、水库等动力部分包括进来，统称为动力系统。
电力系统主要包括以下几部分一、发电厂发电厂将其他形式的能源转换为电能。
根据能源的不同，发电厂分为火电厂，水电厂，核电厂等。
此外还有地热电厂，风力电厂，潮汐海洋电厂。
（一）火电厂：目前我国仍以燃煤为主的火电厂居多数。
这些电厂多建在煤炭基地附近，故称为“坑口”电厂，其单机容量可达600 MW（兆瓦）。
如果把已作过功的乏气再供给用户作为热能，这种电厂又称为热电厂。
（二）水电厂：水电厂是建于江河之上并把河流的落差能量变成电能的发电厂。
水能发电不仅效率高，而且水能是在自然界不断循环的再生资源，具有用之不竭的特点。
我国水能资源丰富，水能发电的潜力很大，目前世界最大发电机的容量为750 MW o我国水轮发电机的单机容量为700 M W，例如长江三峡装设了数台700 M W的水轮发电机。
（三）核电厂：核电厂是将原子核裂变时所产生的核能转变为电能。
核电厂的重要部分是核子反应堆和蒸汽发生器，相当于发电厂的蒸汽锅炉。
其发电设备仍为一般汽轮机和发电机。
核电厂建设需要大量公用辅助和防护设施，故为了提高效益，核电厂的单机容量较大，近年来多在900 MW以上。
发电机一般采用三相同步发电机，电压多为10.5 kV。
每台发电机都有相应的升压变压器，组成发电机一变压器组。
二、电力网及电网电压电力网简称电网，由输电线路，配电线路和变电所组成。
输电线路的作用是输送电能，其特点是电压较高，线路较长；配电线路的作用是分配电能，电压较低，线路较短。
电网按其规模主要分为地区电网和区域电网，前者多限于一个地区或一个省，电压等级为110～220 kV 。
