机械识图培训课件
1. 简介
机械识图（Mechanical Drawing），也称为机械工程制图，是一种用于描述和表示机械产品的图形语言。机械识图是机械工程师在设计和制造过程中必须掌握的基本技能之一。本课程将介绍机械识图的基本知识和技巧，帮助学员掌握机械识图的原则和方法。
2. 机械识图的重要性
机械识图在机械设计和制造过程中起到了至关重要的作用。以下是机械识图的几个重要方面： 2.1. 传递设计意图
机械识图是设计师将自己的设计意图传递给制造工人和其他相关人员的重要工具。通过绘制准确的机械图纸，设计师可以将产品的每个细节清晰地传达给制造人员，确保产品的准确制造。
2.2. 形象展示设计方案
通过机械识图，设计师可以将自己的设计方案以图形的形式展示出来，更容易被其他人理解和接受。机械图纸能够直观地展示产品的形状、尺寸、结构等重要信息，帮助团队成员更好地理解和评估设计方案。
2.3. 实现设计标准化和规范化
机械识图是机械行业中标准化和规范化的基础。通过规范的机械图纸，可以确保不同制造环节的协调和一致性，提高产品的可靠性和稳定性。 3. 常用的机械图纸符号
机械图纸中使用了许多特定的符号和标记来表示不同的元素和特性。以下是一些常用的机械图纸符号：
3.1. 尺寸标注
尺寸标注是机械图纸中非常重要的一部分，用于表示零件的尺寸和几何要求。常见的尺寸标注符号包括直径符号、尺寸线、箭头等。
3.2. 表面粗糙度符号
表面粗糙度符号用于表示零件表面的光洁度和粗糙程度。常见的表面粗糙度符号包括Ra、Rz、Rmax等。
3.3. 螺纹符号
螺纹符号用于表示螺纹的类型、规格和方向。常见的螺纹符号包括内螺纹符号、外螺纹符号等。 3.4. 表示方法符号
表示方法符号用于表示特殊的加工方法和要求。常见的表示方法符号包括切削加工符号、焊接符号、装配符号等。
4. 机械图纸绘制步骤
绘制准确的机械图纸需要遵循一定的步骤和规范。以下是机械图纸绘制的基本步骤：

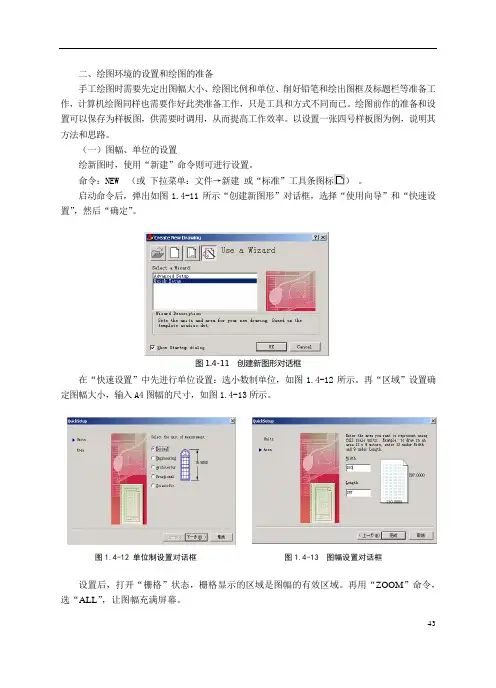

43 二、绘图环境的设置和绘图的准备
手工绘图时需要先定出图幅大小、绘图比例和单位、削好铅笔和绘出图框及标题栏等准备工作，计算机绘图同样也需要作好此类准备工作，只是工具和方式不同而已。绘图前作的准备和设置可以保存为样板图，供需要时调用，从而提高工作效率。以设置一张四号样板图为例，说明其方法和思路。
（一）图幅、单位的设置
绘新图时，使用“新建”命令则可进行设置。
命令：NEW （或 下拉菜单：文件→新建 或“标准”工具条图标） 。
启动命令后，弹出如图1.4-11所示“创建新图形”对话框，选择“使用向导”和“快速设置”，然后“确定”。
在“快速设置”中先进行单位设置：选小数制单位，如图1.4-12所示。再“区域”设置确定图幅大小，输入A4图幅的尺寸，如图1.4-13所示。
设置后，打开“栅格”状态，栅格显示的区域是图幅的有效区域。再用“ZOOM”命令，选“ALL”，让图幅充满屏幕。
图1.4-11 创建新图形对话框
图1.4-12 单位制设置对话框
图1.4-13 图幅设置对话框
44 (二)图层的设置
图层是手工绘图时所没有的概念，在AutoCAD2004中，图层是用来管理和控制绘图的工具。工程图中不同的内容：如不同的线型﹑线宽是用不同的图层来绘制的。图层好比不同粗细、不同类型的各种铅笔，好比多张透明纸将绘制的图形重叠在一起。绘图前，一定要先设置图层。
命令：LAYLE ↙（或下拉菜单：格式→图层 或“对象特性”工具条图标）。
启动命令后弹出如图1.4-14所示对话框。
新建：创建新图层。
显示细节（隐藏细节）：打开（隐藏）信息框，在框中可对新建层的名称、颜色、线宽、线型等内容进行设置和编辑：图层的名称最好应体现该层的特点，如图1.4-14中所示。线型的设置通过点击层的线型说明“continuous”，弹出“线型管理器”对话框，如图1.4-15所示。
点击“加载”，从“加载线型”对话框（图1.4-16）中选择所需线型到当前图形中。
43 第三节 装配图的识读
一、装配图的基本内容
装配图是表达设计意图，表达部件或机器的工作原理、零件间的装配关系以及检验、安装和维修时的重要技术文件。
从图1.3-1可以看出，一张完整的装配图，包括以下四个方面的内容：
1.一组视图 表示各零件间的相对位置关系、相互连接方式和装配关系，表达主要零件的结构特征以及机器或部件的工作原理。
2.必要的尺寸 表示机器或部件的规格性能、装配、安装尺寸，总体尺寸和一些重要尺寸。
3.技术要求 用符号或文字说明装配、检验及及使用时必须满足的条件。
4.零件序号、明细栏和标题栏 说明零件的序号、名称、数量和材料等有关事项。
二、装配图的特殊表达方法
零件图的各种表达方法，如视图、剖视、断面等，在装配图的表达中也同样适用。由于装配图表达的重点在于反映机器或部件的工作原理、零件间的装配连接关系和主要零件的结构特征，所以装配图还有一些特殊的表达方法。
1.沿结合面剖切和拆卸画法
绘制装配图时，根据需要可沿某些零件的结合面选取剖切平面，这时在结合面上不应图1.3-1 正滑动轴承 44 画出剖面线，但被横向剖切的螺钉和定位销等应画剖面线，如图1.3-2中A-A所示。同时，在装配图中，为表达某个零件的形状，可另外单独画出该零件的形状，如图10.4中的B向视图是专门表达转子油泵泵盖形状的一个视图。
在装配图中，当某个或几个零件遮住了需要表达的其它结构或装配关系，而该结构在其它视图中已表示清楚时，可假想将其拆去，只画出所要表达的部份视图，此时应在该视图的上方加注“拆去××等”，这种画法称为拆卸画法,如图1.3-1所示的俯视图。
2.假想画法
当需要表达运动零件的运动范围或极限位置时，可将运动件画在一个极限位置上，另一个极限位置用双点划线画出。如图1.3-3所示。当需要表达装配体与相邻机件的装配连接关系时，也可用双点划线表示出相邻机件的外形轮廓。
3.简化画法
在装配图中，对零件的工艺结构如圆角、倒角和退刀槽等工艺结构允许省略不画。对于螺纹连接件等若干相同零件组，允许详细地画出一处或几处，其余则以中心线或轴线表示其位置。如图1.3-4所示。

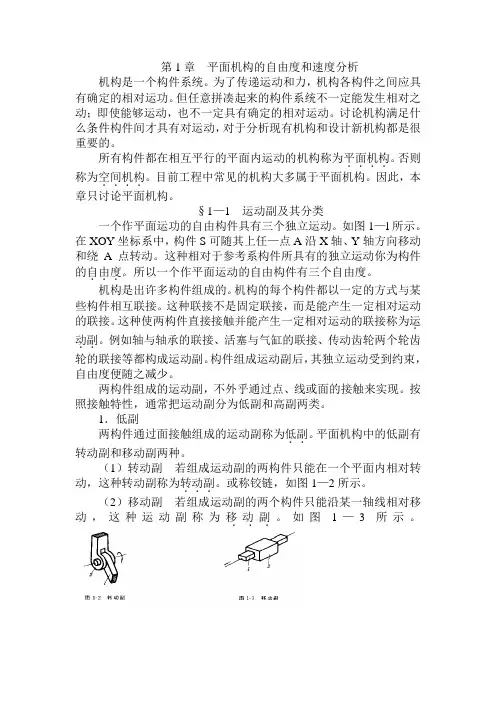

第1章 平面机构的自由度和速度分析
机构是一个构件系统。为了传递运动和力，机构各构件之间应具有确定的相对运功。但任意拼凑起来的构件系统不一定能发生相对之动；即使能够运动，也不一定具有确定的相对运动。讨论机构满足什么条件构件间才具有对运动，对于分析现有机构和设计新机构都是很重要的。
所有构件都在相互平行的平面内运动的机构称为平面机构．．．．。否则称为空间机构．．．．。目前工程中常见的机构大多属于平面机构。因此，本章只讨论平面机构。
§1—1 运动副及其分类
一个作平面运功的自由构件具有三个独立运动。如图1—l所示。在XOY坐标系中，构件S可随其上任—点A沿X轴、Y轴方向移动和绕A点转动。这种相对于参考系构件所具有的独立运动你为构件的自由度．．．。所以一个作平面运动的自由构件有三个自由度。
机构是出许多构件组成的。机构的每个构件都以一定的方式与某些构件相互联接。这种联接不是固定联接，而是能产生一定相对运动的联接。这种使两构件直接接触并能产生一定相对运动的联接称为运．动副．．。例如轴与轴承的联接、活塞与气缸的联接、传动齿轮两个轮齿轮的联接等都构成运动副。构件组成运动副后，其独立运动受到约束，自由度便随之减少。
两构件组成的运动副，不外乎通过点、线或面的接触来实现。按照接触特性，通常把运动副分为低副和高副两类。
1．低副
两构件通过面接触组成的运动副称为低副．．。平面机构中的低副有转动副和移动副两种。
（1）转动副 若组成运动副的两构件只能在一个平面内相对转动，这种转动副称为转动副．．．。或称铰链，如图1—2所示。
（2）移动副 若组成运动副的两个构件只能沿某一轴线相对移动，这种运动副称为移动副．．．。如图1—3所示。 2．高副
两构件通过点或线接触组成的运动副称为高副．．。图1—4a中的车轮与钢轨、图b中的凸轮与从动件、图c中的轮齿1与轮齿2分别在接触处A组成高副。组成平面高副二构件间的相对运动是沿接触处切线tt方向的相对移动和在平面内的相对转动。
