《机械制图及计算机绘图》试题库一、填空题1.零件的可见轮廓线应用绘制，对称图形的对称中心线、轴线用线绘制。
答案：粗实线；点画2.比例是指的图样上的与之比。
答案：图上尺寸；实际尺寸3.图纸上的图框线用绘制。
答案：粗实线4.标题栏中的文字方向为方向。
答案：看图方向5.图样中的尺寸，以为单位时，不需标注计量单位的代号或名称。
答案：毫米6.对物体由上向下进行投影所得的视图，称为。
答案：俯视图7.在俯、左视图中，靠近主视图的一侧，表示物体的面。
答案：后8.三视图的投影规律是：主、俯视图；主、左视图；俯、左视图。
答案：长对正；高平齐；宽相等9.对称中心线、轴线用线表示；尺寸线及其界限用线表示。
答案：点划；细实线10.图纸幅面共有种。
答案：511.标题栏通常位于图框的。
答案：右下角12.零件的每一尺寸，一般应标注次。
答案：113.对物体由前向后进行投影所得的视图，称为。
答案：主视图14.在俯、左视图中，远离主视图的一侧，表示物体的面。
答案：前15.工程中绘图常用的方法是。
答案：正投影法16.机械制图当阿中基本图幅有哪五种、、、、其中A4图纸幅的尺寸为。
答案：A0；A1；A2 ；A3；A4；210×29717.机械制图当中的汉字应写成体。
答案：长仿宋18.在标注直径时，在数字前面应该加，在标注半径时应在数字前加。
答案：φ；R19.尺寸标注由、和尺寸数字组成。
答案：尺寸界线；尺寸线20.在标注角度尺寸时，数字应书写。
答案：水平21.机械制图中通常采用两种线宽，粗、细线的比例为。

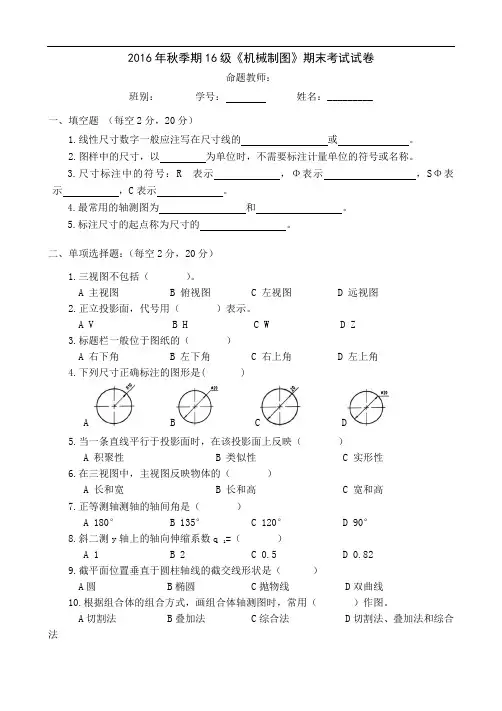

答案：2：122.线性尺寸数字一般应注写在尺寸线的或。
答案：上方；左方23.平面图形中所注尺寸按作用分为和。
答案：定形尺寸；定位尺寸24.工程上常采用的投影法是和法，其中平行投影法按投射线与投影面是否垂直又分为和法。
答案：中心投影法；平行投影法；正投影法；斜投影25.主视图所在的投影面称为，简称，用字母表示，俯视图所在的投影面称为，简称，用字母表示。
左视图所在的投影面称为简称，用字母表示。
答案：正立投影面；正面；V；水平投影面；水平面；H；侧立投影面；侧面；W26.零件有长宽高三个方向的尺寸，主视图上只能反映零件的和，俯视图上只能反映零件的和，左视图上只能反映零件的和。
答案：长；高；长；宽；宽；高27.零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的方位，俯视图上只能反映零件的方位。
答案：上下左右；前后左右28.直线按其对三个投影面的相对位置关系不同，可分为、、。
答案：投影面的平行线；投影面的垂直线；一般位置直线29.与一个投影面垂直的直线，一定与其它两个投影面，这样的直线称为投影面的。
答案：平行；垂直线30.与正面垂直的直线，与其它两个投影面一定，这样的直线称为。
答案：平行；正垂线31.与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的，具体又可分为、、。
答案：平行线；正平线；水平线；侧平线32.与三个投影面都倾斜的直线称为。
答案：一般位置直线33.空间平面按其对三个投影面的相对位置不同，可分、、。
答案：投影面的平行面；投影面的垂直面；一般位置平面34.与一个投影面平行的平面，一定与其它两个投影面，这种平面称为投影面的平行面，具体可分为、、。
答案：垂直；正平面；水平面；侧平面35.与正面平行的平面，与其它两个投影面这样的平面称为。
它的投影反映实形。
答案：垂直；正平面；正36.工程常用的投影法分为两类和，其中正投影法属于投影法。
答案：中心投影法；平行投影法；平行投影法37.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。
答案：视图38.在图纸上必须用画出图框，标题栏一般应位于图纸的方位。
答案：粗实线；右下39.图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。
答案：粗实线；虚线；细实线；细点划线40.比例是与相应要素的线性尺寸比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。
无论采用哪种比例，图样上标注的应是机件的尺寸。
答案：图形；实物；原值；缩小；放大；实际41.机件的真实大小以图样上所标注的尺寸数值为依据与及无关。
答案：比例；视图大小42.标注尺寸的三要素、和。
答案：尺寸数字；尺寸线；尺寸界线43.尺寸标注中的符号：R表示，Φ表示。
答案：半径；直径44.标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
答案：向上；向左；水平；断开45.平面图形中的线段有、和三种。
答案：已知线段；中间线段；连接线段46.绘图板是用来固定，丁字尺是用来画。
答案：图纸；水平线47.在机械制图中选用规定的线型，虚线是用于线，中心线、对称线就用线。
答案：不可见轮廓；细点划48.标注圆的直径尺寸时，应在数字前加注符号，标注球的直径符号为。
答案：Φ；SΦ49.图样上的尺寸，由、、尺寸数字和尺寸起止符号组成。
答案：尺寸线；尺寸界线50.三视图的投影规律。
答案：长对正，高平齐，宽相等51.图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为答案：基本；加长；5；A0、A1、A2、A3、A452.图纸格式分为和种，按标题栏的方位又可将图纸格式分为和两种。
答案：不留装订边；留装订边；x型；Y型53.标题栏应位于图纸的标题栏中的文字方向为。
答案：右下方；看图方向54.汉字应用体书写，数字和字母应书写为体或体。
答案：仿宋；斜；正55.机械制图中图线形式的种类有等九种。
答案：细实线、粗实线、细点画线、细虚线、双折线、波浪线、粗虚线、粗点画线、细双点画线56.图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号。
答案：实际；毫米57.尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示， C表示。
答案：半径；直径；球直径；厚度；45°58.标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
答案：向上；向左59.平面图形中的线段可分为、、三种。
它们的作图顺序应是先画出，然后画，最后画。
答案：已知；中间；连接；已知；中间；连接60.平面图形中的尺寸，按其作用可分为和两类。
答案：定形；定位61.已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫。
答案：已知线段；连接线段；中间线段62.当投射线互相，并与投影面时，物体在投影面上的投影叫。
按正投影原理画出的图形叫。
答案：平行；垂直；正投影；正投影图63.一个投影确定物体的形状，通常在工程上多采用。
答案：不能；多个投影64.与一个投影面垂直的直线，一定与其他两个投影面，这样的直线称为投影面的线；与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的线，具体又可分为、、。
答案：平行；垂直；平行；水平线；正平线；侧平线65.与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。
答案：不平行；垂直面；铅垂面；正垂面；侧垂面66.与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。
答案：垂直；平行；水平面；正平面；侧平面67.空间两直线的相对位置有、、三种。
答案：平行；相交；交叉68.两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点；既不平行，又不相交的两直线，一定。
答案：平行；相交；为两直线的共有点；交叉69.看组合体三视图的方法有和。
答案：形体分析法；线面分析法70.组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
答案：定形；定位；总体；基准71.组合体的组合类型有型、型和型三种。
答案：叠加；切割；综合72．是确定组合体外形大小的总长、总宽和总高尺寸。
答案：总体尺寸73．确定组合体各组成部分的形状大小的尺寸是。
答案：定形尺寸74．确定组合体各组成部分之间相对位置的尺寸是。
答案：定位尺寸75.组合体相邻的表面可能形成、、和四种关系。
答案：表面不平齐；表面平齐；表面相切；表面相交76.在机械制图中通常把由基本体组合而成的物体称为。
答案：组合体77.基本视图一共有个，它们的名称分别是。
答案：6；主视图、俯视图、左视图、后视图、仰视图、右视图。
78.基本视图的“三等关系”为：视图；视图；视图。
答案：主、俯、后、仰；长对正；主、左、后、右；高平齐；俯、左、仰、右；宽相等。
79.表达形体外部形状的方法，除基本视图外，还有、、、四种视图。
答案：向视图、斜视图、局部视图、剖视图。
80.按剖切范围的大小来分，剖视图可分为、、三种。
答案：全剖视图、半剖视图、局部剖视图。
81.剖视图的标注包括三部分内容：、、。
答案：剖切符号、投射方向、剖视图的名称。
82.半剖视图适用于_ ，其剖视图与外形图的分界线为线。
答案：内、外形都需要表达，而形状又基本对称；细点划线。
83.省略一切标注的剖视图，说明它的剖切平面通过机件的。
答案：对称面。
84.断面图用来表达零件的形状，剖面可分为和两种。
答案：断面；移出断面；重合断面。
85.移出断面和重合断面的主要区别是：移出断面图画在，轮廓线用绘制；重合断面图画在，轮廓线用绘制。
答案：视图之外；粗实线；视图之内；细实线。
86.将物体的某一部分向基本投影面投射所得的视图称为。
答案：局部视图。
87.物体向不平行于任何基本投影面的平面投射所得的视图称为，必要时，允许将斜视图。
答案：斜视图；旋转配置。
88．画剖视图时，不要漏画剖切面后面的。
答案：可见轮廓线。
89.向视图是可以的视图。
向视图通常用指明投射方向。
答案：自由配置；箭头。
90.将机件的部分结构用大于原图形所采用的比例画出的图形称为。
答案：局部放大图。
91.局部剖视图中，视图与剖视图的分界线用线，也可以用线。
答案：波浪线；双折线。
92.机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画出。
答案：细虚线。
93.机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用图。
答案：局部放大。
94.局部放大图的比例数值是放大图与的比例，而不是对的比例。
答案：实际物体；原图。
95.对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画，而用将它与其邻接部分分开。
答案：剖面符号；粗实线。

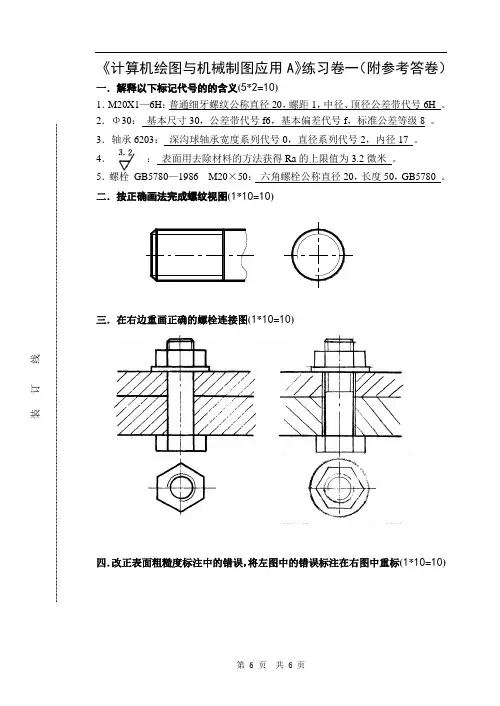

96.螺纹的要素是、、、、。
只有当内、外螺纹的要素时，它们才能互相旋合。
答案：牙型；螺纹直径；螺距和导程；线数；旋向；完全相同97.螺纹的三要素是、、。
当螺纹的三要素都符合国家标准规定的称为螺纹；牙型不符合国家标准的称为螺纹；牙型符合国家标准，但不符合国家标准的称为特殊螺纹。
