机械制图基础知识完整版

机械制图基础知识完整版

机械制图基础知识一、 . 图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的采用（1）两种粗线都用来指示部件上的某一部分有特别要求。

但应用处合不尽同样。

粗虚线特意用于指示该表面有表面办理要求。

（表面办理包含镀（涂）覆、化学办理和冷作硬化办理。

）（2）粗点画线是限制范围的表示线常有于以下场合：a.限制局部热办理的范围（如上图）b.限制不镀（涂）范围（以下左图）c.限制形位公差的被测因素和基准因素的范围（以下右图）二、视图1.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“ 向”三、剖视图及剖面地区的表示法GB/T 17452～图形不对称时，移出断面不得画在中止四、简化画法1.管子1）可仅在端部画出部分形状，其他用细点画线画出此中心线2）可用与管子中心线重合的单根粗实线表示。

2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003不论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。

依据 GB/T 197-2003 的规定，将一般螺纹的标志方法介绍以下：六、弹簧表示法七、尺寸注法GB/T 4458.4-2003 GB/T 19096-20031.在圆滑过渡处标明尺寸时，应用细实线将轮廓线延伸，从它们的交点处引出尺寸界限。

（以下列图）2.标明角度的尺寸界限应沿径向引出（图5），标明弦长的尺寸界限应平行于该弦的垂直平分线（图 6），标明弧长的尺寸界限应平行于该弧所对圆心角的角均分线（图 7），但当弧度较大时，可沿径向引出（图 8）。

3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超出对称中心线或断裂处的界限，此时仅在尺寸线的一端画出箭头。

尺寸数字：标明尺寸的符号及缩写词（如上图）标明尺寸的符号及缩写词（以下表）八、尺寸的简化注法九、极限与配合的标明方法十、形状和地点公差的图样表示法GB/T 1182-19961.形位公差分类及特点项目符号其端点应画一个黑* 形位公差带的定义（见GB/T 1182-1996 ）* 形位公差标明符号的比率和尺寸（见GB/T 1182-1996 ）十一、形位公差的未注公差GB/T 1184-19961. 定义见 GB/T 1184-1996十二、表面粗拙度标明GB/T 131-2006特别说明：4- ￠6（×）4×￠ 6（√）。

机械制图基础

机械制图基础
下一页 返回
任务一 机动车的基础知识
单元一 机动车的分类 单元二 机动车的基本构造
返回
单元一 机动车的分类
一、按国家标准分类 （一） 乘用车 乘用车是在其设计和技术特性上主要用于
载运乘客及其随身行李或临时物品的汽车， 包括驾驶员座位在内最多不超过９ 个座位， 它也可以牵引一辆挂车。 与旧分类方式相比， 乘用车涵盖了轿车、 微型车以及不超过９ 座的轻型客车， 而 载货汽车和９ 座以上的客车则不属于乘用 车。有一类特殊情况， 如金杯海狮及其同
度，斜度的画法如图1-11所示。 （2）锥度 锥度是指圆锥的底面直径与锥体高度之比，如果是圆台，则
为上、下两底圆的直径差与锥台高度之比值，锥度的画法如 图1-12所示。
上一页 下一页 返回
1.1 制图的初步知识
4. 椭圆的画法 作椭圆的方法有同心圆法和四心近似画法。 （1）椭圆的同心圆画法 ① 以O为圆心，OA与OC为半径作两个同心圆。 ② 由O作圆周12等份的放射线，使其与两圆相交，各得12
3. 平面图形的作图方法和步骤 准备工具，固定图纸，画图框及标题栏，布置图的位置，画
底稿，加粗，标注尺寸，填写标题栏。 画平面图形线段连接时，先画已知线段，再画中间线段，最
后画连接线段。
上一页 下一页 返回
1.1 制图的初步知识
4. 平面图形的尺寸标注 标注平面图形的要求是：正确、完整、清晰。 ① 正确是指标注尺寸要按国家标准的规定标注，尺寸数值不
单元一 机动车的分类
活顶乘用车具有固定侧围框架的可开启式 车身， 车顶为硬顶或软顶， 至少有两个 位置：一是封闭， 二是开启或拆除。可开 启式车身可以通过使用一个或数个硬顶部 件和／ 或合拢软顶将开启的车身关闭。活 顶乘用车具有４ 个或４ 个以上座位， 至 少两排； 具有２ 个或４ 个侧门和４ 个或 ４ 个以上侧窗。

(完整版)机械制图基础大全

(完整版)机械制图基础大全

简介：一、常用绘图工具 1.图板图板是用来固定图纸的矩形木板。

其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。

＃常用图板规格： 0号（900mm×1200mm）、1号（600mm×900mm）、2号（4一、常用绘图工具1.图板图板是用来固定图纸的矩形木板。

其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。

＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2.丁字尺丁字尺由“尺头”和“尺身”组成。

＃其用途：（1）与图板配合来画平行线。

（2）与图板、三角板配合来画角度线、垂直线。

3.三角板一副三角板由两块三角板组成，一块45°，另一块30°（或60°）。

＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45°、30°、60°、75°、105°和150°等；（2）两块三角板配合来画已知直线的平行线或垂直线。

4.比例尺比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。

注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。

5.曲线板曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。

＃其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）；（2）两段之间应有重复。

二、常用的绘图用品1.铅笔铅笔分：硬、中、软三种。

＃其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。

其中：6H为最硬，HB为中等硬度，6B为最软。

＃铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）；（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。

机械制图基础(完整版)

机械制图基础(完整版)

1.2 制图国家标准的一般规定
4）尺寸数字不可被任何图线所通过，否则应将该图线断 开，以保证尺寸数字清晰。
1.2 制图国家标准的一般规定
3、标注尺寸时应注意的问题 尺寸在图样中的排布要清晰、整齐、匀称，如图1-8。 （1）数字 字高采用3.5号字，不能根据数值的大小而改变字符的大
线引出。也可利用轮廓线、轴线或对称中心线代替。
1.2 制图国家标准的一般规定
② 一般应与尺寸线垂直，并超过尺寸线约2-3mm
1.2 制图国家标准的一般规定
必要时才允许尺寸界线倾斜，画成与尺寸线成60°
1.2 制图国家标准的一般规定
③在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长 ，从它们的交点处引出尺寸界线。
1.2 制图国家标准的一般规定
用作指数、分数、极限偏差、注脚的数字及字母，一般应 采用小一号字体。
※ 综合应用示例
1.2 制图国家标准的一般规定
五、图线（GB/T 4457.4—2002、GB/T 17450—1998） 1、图线的线型及应用：国家标准GB/T 4457.4—2002中规
1.11.1 常用手工绘来自工具、仪器的使用5.分规
1.1
1.2 制图国家标准的一般规定
一、图纸幅面和格式(GB/T14689—1993) 1、图纸幅面尺寸 图纸幅面：图纸宽度与长度组成的图面。绘制技术图样时
，应优先采用表1-1规定的基本幅面尺寸。
表1-1 图纸幅面尺寸
幅面代号
A0
A1
小；字符间隔要均匀；字体应严格按GB规定书写。 （2）箭头 在同一张图上箭头的大小应一致，机械图样中箭头一般为
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定

机械制图基础课件完整版课件全套ppt整套电子教案最全电子讲义(最新)

机械制图基础课件完整版课件全套ppt整套电子教案最全电子讲义(最新)
1:10×10n
第二系列
4:1 2.5:1 4×10n:1 2.5×10n:1 1:1.5 1:2.5 1:3 1:4 1:6 1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n
注意： ① 无论采用缩小或放大的比例绘图，图样中标注的尺寸应为物体
的实际大小，而与使用的比例无关 。 ② 绘制图样时，比例大小一般应标注在标题栏中的“比例”栏内。
丁字尺由尺头和尺身组成，主要用于画水平直线。使用时， 尺头必须紧贴图板左边缘，然后使尺头沿图板的左导边上下滑 动到需要画线的位置，接着从左向右画水平线。
3．三角板
三角板与丁字 尺配合使用
两块三角板配合使用
4．比例尺
①先标出需要
（4）虚线与虚线、虚线与粗 实线相交应是线段相交；当虚 线处于粗实线的延长线上时， 虚线与粗实线之间应留有空隙 。
1.1.6 尺寸标注
1．基本规则
（1）机件的真实大小应以图样上所标注的尺寸数值为依据，与 图形的大小和绘图的准确度无关。 （2）当图样中（包括技术要求和其他说明）的尺寸以毫米（mm） 为单位时，不需要标注单位符号和名称，如采用其他单位，则必 须注明相应的单位符号，如m、cm、kg等。 （3）图样中所标注的尺寸应为该图样所示机件的最后完工尺寸， 否则应另加说明。 （4）机件的每一尺寸一般只标注一次，并应标注在反映该结构 最清晰的图形上。
2．尺寸要素
一个完整的尺寸应由尺寸界线、尺寸线及尺寸数字三个要素 组成 。 ➢ 尺寸界线：用来表示所注尺寸的范围。一般来说，尺寸界线用 细实线绘制，可以从图形的轮廓线、轴线或对称中心线引出，也 可用轮廓线、轴线或对称中心线作为尺寸界线。
➢ 尺寸线：尺寸线用细实线绘制在两尺寸界线之间，用来表示 尺寸度量的方向。尺寸线的终端一般采用箭头表示。 ➢ 尺寸数字：一般注写在尺寸线的上方，也允许注写在尺寸线 的中断处。同一张图样上尺寸数字应保持字高一致 。

第一讲机械制图基础知识全篇

第一讲机械制图基础知识全篇
为尺寸线的终端形式。
注： 机械制图中规定的箭头为实心箭头。
2 标注线性尺寸时，尺寸线应与所标注的线段 平行。尺寸线不能用其他图线代替。
尺寸标注
1 ★当没有足够的位置画箭头或注写尺寸数字时， 中间位置允许用圆点代替箭头，两侧允许将箭 头移至尺寸线外侧，箭头指向尺寸边界，并将 尺寸数字注写在尺寸界限的中间（或侧面）， 并位于尺寸线上方。
尺寸标注
★在光滑过渡处标注尺寸，必须用细实线将轮廓线延 长，从他们的交点处引出尺寸界线。
尺寸标注
★角度的数字一律写成水平方向，注写在尺寸线的中 断处。
★线性尺寸数字不可被任何图线所通过，否则必须将 图线断开。
尺寸标注
当对称机件的图形只画出一半或略大于一半时，尺寸 线应略超过对称中心线或断裂处的边界，此时只在尺 寸线的一端画出箭头。
c 需要标注角度时，角度应注写在字母之后。
图样画法 视图
◆ 局部视图
局部视图是将物体的某一部分向基本投影面投射 所得的视图。局部视图可按基本视图的配置形式配置， 也可按向视图的配置形式配置。
画局部视图时其断裂边界线可用波浪线或双折线， 当局部视图按基本投影关系配置，中间又没有其他图 形隔开时，则不必标注代表视图的任何字母。
相同结构要素的标注
尺寸标注
★线性尺寸的标注应避免标准中限定的30º范围，当 无法避免时，非水平方向的尺寸，其数字可水平地注 写在尺寸线的中断处。
尺寸简化标注
原则 1 简化必须保证不致引起误解和不会产生理解的多意性； 2 简化后的制图应便于识读和绘制，并注重简化的综合
效果。 简化标注示例：
字体
2 绘制技术图样时，应首先考虑看图方便，根据物体的结 构特点，选用适当的表示方法，在完整、清晰的表示物 体形状的前提下，力求制图简便。

(完整word版)机械制图基础知识讲义

(完整word版)机械制图基础知识讲义

机械制图基本知识一、培训范围本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。

二、培训目的了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项,能够读懂基本的零件图、装配图,以及绘制简单的零件图。

三、培训内容1图纸幅面1.1绘制图样时，应优先采用下表中规定的图号，各图号幅面按约二分之一的关系递减.1.2图纸应画有图框，其格式如图2、图3、图4、图5所示，图2、图3为留有装订边的图框格式，图4、图5为不留装订边的图框格式。

在图纸上必须用粗实线画出图框。

1.3为了绘制的图样便于查阅和管理，每张图纸都必须有标题栏. 标题栏应位于图框的右下角，看图方向应与标题栏方向一致。

标题栏一般由更改区、签字区、名称及代号区、其他区组成，也可按实际需要增加或减少.1.4在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方,按由下而上的顺序填写.明细栏一般由序号、代号、名称、数量、材料、质量（单件、总计)、分区、备注等组成,也可按实际需要增加或减少。

2比例2.1绘制图样时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。

2.2绘制图样一般采用下表中规定的比例。

2.3注意：1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。

当某个视图需要采用不同的比例时,必须另行标注。

2）当图纸中孔的直径或板的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。

3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1的比例画图.4）图样不论放大或缩小,图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。

3字体3.1图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。

汉字应用长仿宋体书写。

3.2字体的号数，即字体的高度（单位为毫米)，分为20、14、10、7、5、3。

机械制图基础(共100张PPT)全

机械制图基础(共100张PPT)全

机械制图的基本规范
机械制图的基本规范
一、常用的图线线型
机械制图的基本规范
二、尺寸的标注
1. 尺寸标注的基本要求
a.正确：尺寸注写必须符合国家标准；
b.完整：齐全，不遗漏，不重复； c.清晰：整齐，清晰，便于读图; d.合理：符合加工要求。
机械制图的基本规范
国家标准中关于尺寸的标注的一些要点：
标注直径时，应在尺寸数字前加注符号“Ø”，标注半径时应 在尺寸数字前加注符号“R”，其尺寸线应通过圆心，尺寸线的终 端应画成箭头。标注球面的直径或半径时，应在符号“Ø”或 “R”前再加注符号“S”。
机械制图的基本规范
直径的标注方法
机械制图的基本规范
直径半径标注的界限是以圆弧的大小为准，超过一半 的圆弧，必须标注直径；小于一半的圆弧或半圆只能标注 半径。
Z
900
X
o
450
Y
轴测图的画法
p＝q＝1 r＝1／2
X
Z
l
l
l ／2
Y
实例：小书架效果图的绘制
根据书架整体结构，画一个长方体
对长方体进行分割，设计书架结构、功能分区
去掉部分无用线条
增加部分线条，增强结构层次感
进一步增加结构层次感
结构交界面处进行处理
交界面
进一步完善结构交界面
对局部进行适当修改
1:6
1 : 1.5 × 10n 1 : 2.5 × 10n 1 : 3 × 10n
1 : 4 × 10n
1 : 6 × 10n
三视图的绘制
•
(1) 为了在图样上直接获得实际机件大小的
真实概念，应尽量采用1:1的比例绘图。
(2) 如不宜采用1:1的比例时，可选择放大或缩小

第1章机械制图基础知识精选全文完整版

第1章机械制图基础知识精选全文完整版

A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两 个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。 量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量 尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度 ，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明 细栏格式。 学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 （3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择 ）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30

机械制图基础知识全篇

机械制图基础知识全篇
抓住特征并联系其他视 图就可准确、迅速地读懂 视图。
试分析图中所示物体的 形状特征并想象其整体形 状。
§5 — 4 读组合体的视图
一、读图的基本知识 2.读图要点 ⑵寻找特征视图
形体分析： 该形体是由A、B、C、和D四个部分 叠加而成。 1.主视图较好反映A、B的形状特征。 2.左视图较好反映C部分的形状特征。 3.俯视图较好地反映出D形状特征。
现在就问你为什么俯视图和左视图会有 宽相等的对应关系？
让我们带着这样一个问题重新演示三视 图的形成。
（点击图形演示动画）
4.三视图与物体方位的对应关系
物体有上、下、左、右、前、后六个方 位，各视图反映的方位如图所示：
主视图能反映物体的上下和左右方位
俯视图能反映物体的左右和前后方位 左视图能反映物体的上下和前后方位 （点击图形演示动画）
掌握各视图的方位关系可以 帮助我们确定视图中物体各部 分之间的相对位置。
一、平面立体的截交线 1.作图分析 求作平面立体的截交线首先应掌握在立体表 面上找点的方法，并能根据所给出的视图确 定要找的点。 平面立体截交线上的点可以分为： 1.棱线的断点，如图中的1、2、3、4点，作 图时此类点比较容易确定
§5 — 4 读组合体的视图
一、读图的基本知识 1.了解视图中的线框和图线的含义 掌握视图中的线框和图线的含义，是读图 的基础。 ⑴视图中图线的含义 视图中的图线可能由以下三种情况形成。 ①两表面交线的投影 ②面的积聚性投影 ③回转体轮廓素线的投影
⑵视图中线框的含义 ①形体上平面的投影 ②曲面的投影 ③复合表面的投影
轴分成两条，记做Yh和Yw。
（点击图形演示动画）
3.三视图之间的度量对应关系
思考一个问题： 物体的大小是由长、宽和高三个方向的 尺寸所决定的，三视图中的每一个视图能 反映几个方向尺寸？

(完整版)机械制图识图基本知识

(完整版)机械制图识图基本知识

02
制图基础知识
图纸幅面与格式
图纸幅面
根据国际标准ISO规定，机械制图图纸幅面有A0、A1、A2、A3、A4五种基本 幅面，其尺寸关系为前一号的图纸是后一号图纸面积的2倍。
图纸格式
图纸格式分为横式和立式两种，一般根据图样的总体尺寸和布局需要选择。在 图纸上，必须画出图框线，其格式分为留装订边和不留装订边两种。
要点二
便于加工和装配
标注的尺寸应便于加工和装配过程中的测量和调整。
装配尺寸标注原则及示例
• 简化标注：在满足设计要求和加工装配的前提下，尽量简化标注，避免重复和冗余。
装配尺寸标注原则及示例
配合尺寸
标注相互配合的孔和轴的直径及公差带代号 ，如“Φ50H7/f6”。
相对位置尺寸
标注部件间相对位置的尺寸，如平行度、垂 直度等。
(完整版)机械制图识图基本知 识
目
CONTENCT
录
• 机械制图概述 • 制图基础知识 • 视图表达方法 • 标准件与常用件表示法 • 零件图识读技巧 • 装配图识读技巧 • 总结与展望
01
机械制图概述
机械制图定义与作用
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原 理和技术要求的学科。图样由图形、符号、文字和数字等组成， 是表达设计意图和制造要求以及交流经验的技术文件，常被称为 工程界的语言。
图线画法
画图时应保持图线清晰、均匀，不得有重复线段和多余的线条。同时，应注意不 同种类图线的交接和连接方式。
尺寸标注方法
尺寸标注的组成
一个完整的尺寸标注包括尺寸界线、尺寸线、尺寸数字和箭 头四个部分。其中，尺寸界线表示尺寸的起始和终止位置； 尺寸线表示尺寸的大小和方向；尺寸数字表示尺寸的数值； 箭头表示尺寸的指向。

机械制图基础知识 全套

机械制图基础知识 全套

60

2．当设备所需要的视图较多时，允 许将部分视图画在数张图纸上，但 主要视图及该设备的明细表、技术 要求、技术特性表，管口表等内容， 均应安排在第一张图纸上。
61

3．零件图可与装配图画在同一张图 纸上。因化工设备结构比较简单， 且多为标准件，故允许零件图与装 配图画在同一张图纸上。如果在装 配图上已经表达清楚，也可以不画 零件图。
82



方案流程图的内容 1．图形 设备的示意图形和流程线。 2．标注 设备的位号，名称及物 料的来源或去向。 3．标题栏 包括图名，图号，设 计者签名等。

83



方案流程图的画法 1．先用细实线画出厂房各层地平线。 2 ．再用细实线，根据流程，依次画各 种设备示意图。 3 ．用粗实线，画出主要物料 ( 介质 ) 流 程线。 4 。用比细线稍粗的线型，画出其它介 质的流程线。
52
53
二、化工设备的结构特点


1．设备的主体结构（壳体），一般 为钢板卷制成型的回转形体。 2 ．尺寸相差悬殊，设备的总体尺寸 与某些局部结构（如壁厚、管口等） 的尺寸，往往相差悬殊。
54

3．壳体上有较多的开孔和接管口。 4．大量采用焊接结构。 5．广泛采用标准化零部件。设备上 一些常用的零部件，越大多数已经 标准化、系列化。
62
（二）多次旋转的表达方法 由于化工设备多为回转体，设备 壳体周围分布着各种管口或零部件， 为在主视图上清楚地表达它们的形 状和位置，主视图可采用多次旋转 的画法。即假设将设备上不同方位 的管口和零部件，分别旋转到与主 视图所在的投影面平行的位置，然 后进行投影，所画出的视圈或剖视 图。以表示这些结构的形状、装配 关系和轴向位置，

机械制图基础知识(汇总完整版)

机械制图基础知识(汇总完整版)

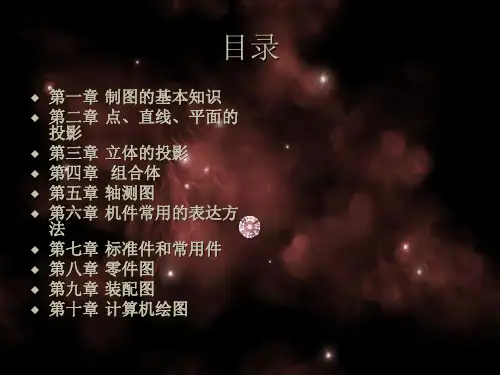

目录
第一章 制图的基本知识 第二章 点、直线、平面的
投影 第三章 立体的投影 第四章 组合体 第五章 轴测图 第六章 机件常用的表达方
法 第七章 标准件和常用件 第八章 零件图 第九章 装配图 第十章 计算机绘图
§3 — 1 投影法及三视图的形成
三、三视图的形成 下图是用正投影方法画出的三个不同形体的单面投影图 可以看到三个投影图的形状是相同的。
下面以轴承座为例介绍叠加类组合体的画图方法。 画图步骤：
§5 — 2 组合体三视图的画法
二、叠加类组合体三视图画法
画图步骤：
§5 — 2 组合体三视图的画法
三、切割类组合体三视图画法 切割类组合体的画图顺序：
在画出组合体原形的基础上，按切去部分的位置和形 状依次画出切割后的视图。
下面以图中所示的立体图为例介绍切割类组合体的画 图方法。
现在就问你为什么俯视图和左视图会有 宽相等的对应关系？
让我们带着这样一个问题重新演示三视 图的形成。
（点击图形演示动画）
4.三视图与物体方位的对应关系
物体有上、下、左、右、前、后六个方 位，各视图反映的方位如图所示：
主视图能反映物体的上下和左右方位
俯视图能反映物体的左右和前后方位 左视图能反映物体的上下和前后方位 （点击图形演示动画）
如图中的轴承座由五个部分组成，各 部分的相对位置如图所示。
其中凸台与圆筒相交会在内外表面上 产生相贯线，支承板与圆筒外表面相切， 肋板则与圆筒外表面相交。
§5 — 2 组合体三视图的画法
画图前的准备工作。 2.选择主视图 为方便看图，应选择最能反映该组合体形状特征和位置 关系的视图作为主视图。 比较下图中的A、B、C和D四个方向，沿B向观察所得视图 较好。

机械制图01第一章-基本知识可编辑全文

机械制图01第一章-基本知识可编辑全文

标注示例:
1:5
1:5
斜度符号：
例1：参照所示图形，用1:1的比例在指定位置处画出图形，并标注尺寸。
锥度：是指正圆锥体的底圆直径与其高度之比。
锥度=D/H=1:H/D=1:n
锥度符号：
标注示例:
1:3
1:3
例2： 参照所示图形，用1:1在指定位置处画出图形，并标注尺寸。
三、 圆弧连接
用已知半径的圆弧 光滑地连接两已知线段 （直线或圆弧），其作 图方法称为圆弧连接。
宽度比例关系为2l。
3. 图线应用示例
细双点画线 粗实线
细虚线 双折线
波浪线 细点画线
细实线
4. 画线时注意的事项
(1) 点画线和双点画线的首末两端应为“画” 而不应为“点”。
画线相交
（2）绘制圆的对称中心线时，圆心应为“画” 的交点。首末两端超出图形外2—5mm。
（3）在较小的图形上绘制细点画线和细双点 画线有困难时，可用细实线代替。
尺寸组成：
尺寸数字
尺寸线终端
尺寸界线 尺寸线
（1）尺寸界线（细实线） （2）尺寸线（细实线） （3）尺寸线终端 （4）尺寸数字
尺寸界线：
尺寸界线用细实线绘制，可用轮廓线、轴线或对称中心 线作尺寸界线，也可用上述图线的延长线。
轮廓线作尺寸界线
轮廓线作 尺寸界线
中心线延长线作尺寸界线
尺寸线
尺寸线终端
（1）尺寸线不能用其它图线代替，也不能
d
与其它图线重合或画在其延长线上。
（2）标注线性尺寸时，尺寸线必须与所标
注的线段平行。
（3）尺寸标注应小尺寸在里，大尺寸在外，
尽量避免尺寸线与尺寸界线交叉。
d h

机械制图基础知识

机械制图基础知识
2.注意事项: ⑴通常选用与投影面平行的剖切平面 ⑵其它视图不受剖视图的影响， 仍应按完整机件画出视图 ⑶剖开机件后凡可见轮廓线都应画出 ⑷一般省去剖视图中的虚线
3.剖面符号 按国标规定应在机件被剖切处画上表示材料类别的剖 面符号 金属材料的剖面符号为一组间隔相等、方向相同且平 行的细实线（称为剖面线）
螺纹大径（D）— 细实线 螺纹小径 — 粗实线
注意: 只画3/4个圆
注意: D1≈0.85D
螺纹终止线—粗实线
剖面线画到粗实线
⑶内、外螺纹旋合的规定画法
在剖视图中, 内、外 螺纹旋合部分应按外 螺纹的规定画法绘制。 其余部分则按各自规 定画法绘制。
直齿轮测绘
3.直齿圆柱齿轮的规定画法
⑴单个齿轮的画法 按规定轮齿部分的三个圆三种线型: 齿顶圆（齿顶线）—粗实线 分度圆（分度线）—细点画线 齿根圆 — 细实线（可省略）
轮齿按不剖绘制齿轮其余部分按其投影绘制
第三章
AutoCAD绘图注意事项
一、不同的线型采用的不同的层 机械版AutoCAD推荐: 粗实线——AM_0 虚线——AM_3 尺寸标注——AM_5 细实线——AM_6 点划线——AM_7 剖面线——AM_8 双点划线——AM_11
二、视图选择的要求: 1.完全: 零件各部分的结构、形状及其相对位置表达完全
且唯一确定； 2.正确: 视图之间的投影关系及表达方法要正确； 3.清楚: 所画图形要清晰易懂。 三、视图选择的方法及步骤
3.选择其他视图: 首先考虑表达主要形体的其它视图， 再补全次要形体的视图。
四、零件分类: 1 .轴类零件: 阶梯轴、电主轴、凸轮轴…… 2.箱体类零件: 主轴箱箱体、变速箱箱体、发动机箱体…… 3.盘类零件: 轴承盖、皮带轮、链轮、齿轮…… 4.钣金类零件 5.螺纹类零件: 滑动丝杠…… 6.杠件、板件类零件…… 7.专用类零件……
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的上方；如图 ②对于铅垂方向的尺寸，其尺寸数字一般应注写在尺寸线
的左方；如图
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
③ 对于倾斜方向的尺寸，其尺寸数字一般应在尺寸线靠 上的一方。
1.2 制图国家标准的一般规定
④允许将尺寸数字注写在尺寸线的中断处。
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
② 标注线性尺寸时，尺寸线应与所标注的线段平行。不 能与其他图线重合或画在其延长线上。互相平行尺寸线， 小尺寸在里，大尺寸在外。
1.2 制图国家标准的一般规定
③ 标注角度时，尺寸线应画成圆弧，其圆心是该角的顶 点，尺寸线的终端应画成箭头。
1.2 制图国家标准的一般规定
⑤ 当无法避免在30°内标注尺寸时，按下图形式注写。
1.2 制图国家标准的一般规定
方法二：对于非水平方向的尺寸，其尺寸数字可水平的注 写在尺寸线的中断处。
1.2 制图国家标准的一般规定
特别提示：一般应采用方法一注写；同一张图样中，应尽 可能采用同一种方法。
3）角度的数字一律写成水平方向，一般注写在尺寸线的 中断处，必要时，也可注写在尺寸线的外面或注写在引出 线的上方。
a
图框 c
10
e
20
A2 420 594
25
A3
A4
297 420 210 297
5 10
跳转
1.2 制图国家标准的一般规定
（2）不留装订边格式：尺寸按表1-1的规定画出
1.2 制图国家标准的一般规定
二、标题栏（GB/T 10609.1—1989） 为使图样便于管理及查阅，每张图都必须有标题栏。通常
）的公称尺寸系列为： 1.8 、2.5 、3.5 、5 、7 、10 、14 、20 ｍｍ，共８种。 如需要书写更大的字，其字体高度应按 的比率递增。 1、汉字 应采用长仿宋体字，汉字高度ｈ不应小于3.5ｍｍ，其字 宽一般为ｈ／
1.2 制图国家标准的一般规定
长仿宋体汉字的特点：横平竖直、注意起落、结构匀称、 填满方格。
应位于图框的右下角。 若标题栏的长边置于水平方向并与图纸长边平行时，则构
成X型图纸；若标题栏的长边垂直于图纸长边时，则构成Y 型图纸，如图。 GB/T 10609.1—1989《技术制图标题栏》规定了标题栏分 区型式。如图1－2所示。 标题栏由名称及代号区、签字区，更改区和其他区组成。
1.2 制图国家标准的一般规定
机械制图与计算机绘图
2012年2月
第1章 制图的基本知识与技能
1.1 常用手工绘图仪器的使用 1.2 制图国家标准一般规定 1.3 常用几何图形的画法 1.4 平面图形分析及绘图步骤 1.5 计算机绘图基础（调整）
主要学习应用手工绘 图工具和计算机绘图软 件绘制平面图形的方法 以及国家标准对机械图 样的有关规定，目的是 掌握国家标准对图样的 有关规定，培养制图的 基本技能，为学习本课 程做好基础准备。
表1-2 标准比例
（一）
（二）
应优先选取比例系列（一）中适当的比例绘制图样。
1.2 制图国家标准的一般规定
特别提示：不论缩小或放大，在图样上标注的尺寸均为机 件设计要求的尺寸，而与比例无关,如图1-3所示。
2、标注方法 比例符号为“∶”,表示方法如：1:1、1:500、20:1 一般应标注在标题栏中的比例栏内。必要时可在视图名称
1.2 制图国家标准的一般规定
（２）尺寸线 ① 尺寸线：用来表示所注尺寸的度量方向。用细实线绘
制，其终端有箭头和斜线两种形式。
1.2 制图国家标准的一般规定
斜线终端用细实线绘制，方向以尺寸线为准逆时针旋转 45°画出。必须在尺寸线与尺寸界线相互垂直时才使用。
1.2 制图国家标准的一般规定
a
图框 c
10
e
20
A2 420 594
25
A3
A4
297 420 210 297
5 10
1.2 制图国家标准的一般规定
ＧＢ／Ｔ14689－1993是《技术制图》中图纸幅面和格式 的标准代号。
其中：“ＧＢ”— 国家标准中“国”与“标”的第一 个汉语拼音字母的组合；
“Ｔ”— 为“推荐”中推的第一个汉语拼音字母； “ＧＢ／Ｔ”— 表示是推荐性国家标准； “14689”— 是国家标准的编号； “－”— 是分隔号； “ 1993 ”— 是发布该标准的公元年号。
④ 当对称机件的图形只画出一半或略大于一半时，尺寸 线应略超过对称中心线或断裂处的边界，此时仅在尺寸线 的一端画出箭头。
1.2 制图国家标准的一般规定
（３）尺寸数字 尺寸数字：用来表示所注尺寸的数值。 注写尺寸数字时应符合下列规定： 1）线性尺寸数字的注写位置 ①对于水平方向的尺寸，其尺寸数字一般应注写在尺寸线
闭合的实心箭头。 （3）尺寸线 相互平行的尺寸线间距要相等；尽量避免尺寸线相交。
1.2 制图国家标准的一般规定
标注尺寸的应注意的问题
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
4）尺寸数字不可被任何图线所通过，否则应将该图线断 开，以保证尺寸数字清晰。
1.2 制图国家标准的一般规定
3、标注尺寸时应注意的问题 尺寸在图样中的排布要清晰、整齐、匀称，如图1-8。 （1）数字 字高采用3.5号字，不能根据数值的大小而改变字符的大
小；字符间隔要均匀；字体应严格按GB规定书写。 （2）箭头 在同一张图上箭头的大小应一致，机械图样中箭头一般为
线引出。也可利用轮廓线、轴线或对称中心线代替。
1.2 制图国家标准的一般规定
② 一般应与尺寸线垂直，并超过尺寸线约2-3mm
1.2 制图国家标准的一般规定
必要时才允许尺寸界线倾斜，画成与尺寸线成60°
1.2 制图国家标准的一般规定
③在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长 ，从它们的交点处引出尺寸界线。
0.7 、1.0 、1.4 、2 中选取（单位：mm)。 标准规定：粗线、细线的宽度比率2∶1。 线素（不连续线的独立部分）的长度应符合表1-4。 3、图线的应用举例：如图
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
图线应用举例
1.2 制图国家标准的一般规定
4、图线的画法 （1）同一图样中同类型的宽度应基本一致。虚线、点画
1.1
1.1 常用手工绘图工具、仪器的使用
5.分规
1.1
1.2 制图国家标准的一般规定
一、图纸幅面和格式(GB/T14689—1993) 1、图纸幅面尺寸 图纸幅面：图纸宽度与长度组成的图面。绘制技术图样时
，应优先采用表1-1规定的基本幅面尺寸。
表1-1 图纸幅面尺寸
幅面代号
A0
A1
尺寸B L 841 1189 594 841
“ＧＢ”-强制性国家标准；“ＧＢ／Z”-指导性国家标
准。
返回
1.2 制图国家标准的一般规定
特别提示:允许加长幅面，应按基本幅面的短边整数倍增加。
图中粗实线所 示为基本幅面 （优先选择） 细实线所示为 第一种加长幅 面(第二选择) 虚线所示为第 二种加长幅面 ( 第三选择 )
图1-1 基本幅面与加长幅面尺寸
25
100
25
不以mm为单位 需注出单位符号
25 40
25 40
55
55
10cm
1:2
1:4
（1）尺寸数值为零件的真实大小，与绘图比例及绘图的准 确度无关。
（2）图样中的尺寸，以毫米为单位，如采用其它单位时， 则必须注明单位名称。
1.2 制图国家标准的一般规定
（3）机件的每一尺寸，一般只标注一次，并应标注在反 映该结构最清晰的图形上。
线的画线长度及间隔应各自相等。 （2）绘制圆的对称中心线时，圆心应为“画”的交点。
首末两端应为“画”而不应为“点”且超出图形外3～ 5mm。在较小的图形上绘制细点画线和细双点画线有困难 时，可用细实线代替。如图 （3）虚线、点画线或双点画线和实线相交或它们自身相 交时，应以“画”相交，而不应为“点”或“间隔”。 （4）虚线、点画线或双点画线为实线的延长线时，不得 与实线相连。
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
（5）图线不得与文字、数字或符号重叠、混淆。不可避 免时，应首先保证文字、数字或符号清晰。
（6）两条平行线之间的最小间隙不得小于0.7mm。 （7）当不同图线互相重叠时，应按粗实线、细虚线、细
的下方或右侧标注比例。
不同比例的标注
返回
1.2 制图国家标准的一般规定
图1-3 用不同比例画出的图形
1.2 制图国家标准的一般规定
四、字体（GB/T 14691—1993） 图样上所注写的汉字、数字、字母必须做到：字体工整（
端正）、笔画清楚、间隔均匀、排列整齐。 国标规定：字体高度代表字体号数。字体高度（用h表示
（4）图样中所标注的尺寸，为零件的最后完工尺寸，否 则应另加说明。
1.2 制图国家标准的一般规定
2、尺寸的组成及其注法 一般由尺寸界线、尺寸线和尺寸数字三部分组成。
1.2 制图国家标准的一般规定
（１）尺寸界线 尺寸界线：用来限定尺寸的度量范围。 ① 用细实线绘制，并由图形的轮廓线、轴线或对称中心
２）线性尺寸数字的注写方向 方法一：①水平尺寸的数字字头向上。
1.2 制图国家标准的一般规定
② 铅垂尺寸的数字字头朝左。
1.2 制图国家标准的一般规定
③ 倾斜尺寸的国家标准的一般规定
④ 应尽可能避免下图所指明的30°内标注尺寸。
1.2 制图国家标准的一般规定
