机械制图与计算机绘图 练习 答案

29第三章 组 合 体 3-1 根椐轴测图，按1∶1画出三视图（不注尺寸）1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编30 3-2 参照轴测图，补画视图中所缺的图线（一）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编31 3-3 参照轴测图，补画视图中所缺的图线（二）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-4 多项选择——选择正确的第三视图，在括号内画√2．3．1．4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编3233 3-5 补画视图中所缺的图线1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编34 3-6 补全俯视图中所缺的图线1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编35 3-7 用简化画法补全相贯线的投影1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编36 3-8 补画第三视图1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编37 3-9 用简化画法补全相贯线的投影1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编38 3-10 检查各视图中尺寸标注是否正确？（将标注错误的尺寸打×）；修改标注不妥的尺寸1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-11 补全视图中漏注的尺寸（尺寸数值按1∶1从图中量取整数）1．2．3．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编393-12 先标注立板、三角形肋板和底板的尺寸，再标注组合体的尺寸（按1∶1的比例从图中量取整数）1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编4041 3-13 标注组合体尺寸，尺寸数值按1∶1从图中量取整数（一）1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编42 3-14 标注组合体尺寸，尺寸数值按1∶1从图中量取整数（二）1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编3-16 尺规图作业（画组合体三视图）433-17-1 画组合体三视图443-17-2 画组合体三视图4546 3-18 参照轴测图，补画左视图1．2．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编47 3-19 根据轴测图，补画组合体的另外两个视图（所缺尺寸由轴测图中量取整数）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编48 3-20 补画俯视图中的漏线1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编49 3-21 已知两视图，补画第三视图（一）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编50 3-22 已知两视图，补画第三视图（二）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编51 3-23 补画视图中所缺的图线1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编52 3-24 看懂三视图，补画视图中的漏线或改正画错的图线1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编53 3-25 已知主、俯视图，补画左视图（一）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编54 3-26 已知主、俯视图，补画左视图（二）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编55 3-27 已知两视图，补画第三视图1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编56 3-28 根据两面视图，构思物体形状，补画第三视图（有多种答案，至少画出三个）1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编57 3-29 根据相同的一面视图，构思不同形状的组合体，补画另外两个视图（未定尺寸自定）1．2．3．4． 5． 6．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编58 3-30 根据已知视图，构思不同形状的组合体，补画所缺的视图（未定尺寸自定）1．2．3．4． 5． 6．（机工高职）机械制图与计算机绘图 《习题答案》第三章 胡建生 编。

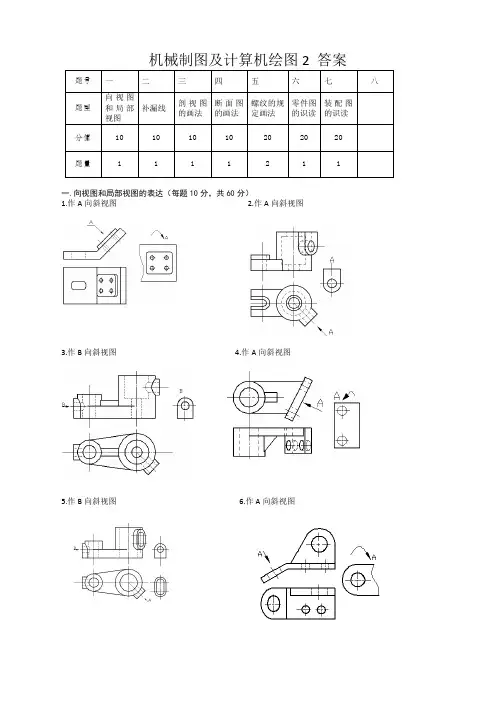

机械制图及计算机绘图2 答案一.向视图和局部视图的表达（每题10分，共60分）1.作A向斜视图2.作A向斜视图3.作B向斜视图4.作A向斜视图5.作B向斜视图6.作A向斜视图二.向视图和局部视图的表达（每题10分，共60分）1. 2.3． 4.5. 6.三．剖视图的画法（每题10分，共60分）1.在指定位置将主视图画成全剖视图2.用平行平面将主视图改画成全剖视图。

3.将主视图改画成全剖视图。

4.在指定位置将主视图画成全剖视图。

5.在指定位置将主视图画成全剖视图。

6.在指定位置将主视图画成全剖视图。

四，断面图1.2.在指定位置画出剖面图(键槽深3mm)，所需尺寸从图中直接量取。

3.在指定位置画出移出剖面图，所需尺寸从图中直接量取。

4.作，所需尺寸从图中直接量取。

5.作A —A 断面图和B —B 断面图（键槽深4 mm ），所需尺寸从图中直接量取。

6.画出A ─A 移出断面图 ，所需尺寸从图中直接量取。

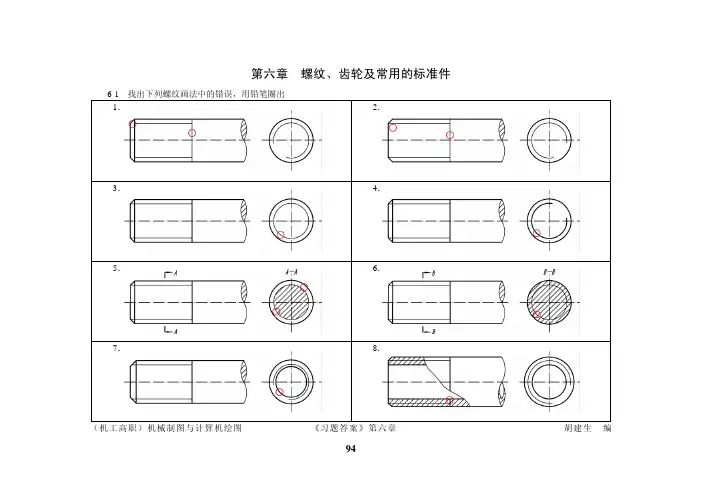

1、补全螺栓连接图中所缺的图线(10分)2、指出下列螺纹画法中的错误，并将正确的画在指定位置(10分)。

3、指出下列螺纹画法中的错误，并将正确的画在指定位置(10分)。

4、改正双头螺柱连接中的错误画法，将正确的画法绘制在右边规定的位置。

(10分)1)粗牙普通螺纹，大径30mm，螺距3.5mm，单线右旋，中径和顶径的公差带代号为6H，长旋合长度。

2)梯形螺纹，公称直径32mm，螺距6mm，双线，左旋。

6 、完成螺栓的连接图(10分)7、改错（10分）8、改错（10分）9、改错（10分）10、补缺线，并标注螺纹连接件的规定代号(10分)(1)A级六角螺栓：螺纹规格d=30，公称长度L=70（GB/T5728-2000）(2)双头螺柱：螺纹规格d=24，公称长度L=70（GB/T897-1988）标记：螺栓GB/T5728-2000 M30×70 标记：螺柱GB/T897-1988 M24×70 11.根据图中给出的尺寸位置画出螺栓连接。

第五章物体的表达方法5-1 根据主、俯、左视图，（按基本视图位置配置）补画右、后、仰视图（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编675-2 根据主、俯视图，（按向视图位置配置）补画左、右、后、仰视图6869 5-3 局部视图和斜视图1．判断A向和B向视图正确与否，指出错误图例的错误原因。

2．判断K向视图正确与否，指出错误图例的错误原因。

（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编70 5-4 判断K向视图正确与否，指出错误图例的错误原因1．2．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编71 5-5 从图中直接量取尺寸，画出A 向斜视图（可旋转配置），并按规定标注1．2．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编72 5-6 参照轴测图，补画剖视图中的漏线1．2．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编73 5-7 补画剖视图中所缺的图线1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编74 5-8 将主视图改画成全剖视图，需去掉的线画×1．2．3．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编75 5-9 画出全剖的左视图1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编76 5-10 选择正确的主视图，在括号内画√1．2．3．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编77 5-11 在指定位置将主视图改画成半剖视图1．2．3．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编78 5-12 画出半剖的左视图1．2．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编79 5-13 在指定位置改画剖视图1．将主视图改画成全剖视图，并补画半剖的左视图。

拓展练习7-1 读球阀装配图，回答问题。

（1）该球阀由12 种零件组成，其中，标准件有 2 种。

（2）装配图由 3 个基本视图组成，分别是主视图、俯视图和左视图。

主视图采用了全剖视和断开画法，左视图采用了半剖视和拆卸画法，俯视图采用了假想画法。

（3）件11在剖视图中按不剖切处理，仅画出外形，原因是件11是杆状实心件。

（4）根据视图想象零件形状，分析零件类型。

属于轴套类的有阀芯、阀杆、手柄、填料压紧套，属于盘盖类的有阀盖，属于箱体类的有阀体。

（5）Φ14H11/c11是件11 与件10 的配合尺寸，是基孔制间隙配合。

（6）Φ18H11/c11是件11 与件 1 的配合尺寸，是基孔制间隙配合。

（7）件4由零件11 带动做旋转运动，图中所示该球阀为打开状态。

7-2 读微动机构装配图，画出导杆（件11）的零件图，尺寸从图中按比例量取。

任务要求：（1）合理的视图表达；（2）标注尺寸及公差、表面粗糙度、几何公差；（3）注写技术要求；（4）填写标题栏。

已知条件：（1）Φ20圆柱面：Ra值为1.6；圆柱度为0.01；Φ20f7的上、下极限偏差是-0.020、-0.041。

（2）其余表面：Ra值为3.2或6.3。

（3）倒角为c1。

（4）调质处理：HRB220~250。

工作情况说明：该部件为氩弧焊机的微调装置，系螺纹传动机构。

导杆的右端有一个螺孔是固定焊枪用的。

当转动手轮时，螺杆7做旋转运动，导杆11在导套10内做轴向移动，进行微调。

拓展练习7-3 根据旋塞阀的装配示意图和零件图，用A3图纸按1:1拼画旋塞阀装配图。

拓展练习7-4 根据千斤顶的装配示意图和零件图，应用AutoCAD绘制千斤顶装配图。

机械制图与计算机绘图第1章习题及答案第1章第2章第3章第4章第5章第6章第7章第8章第9章1.1 点的投影1.2 直线的投影1.3 平面的投影1.4 直线与平面间的相对位置（一）1.5 直线与平面间的相对位置（二）1.6 投影变换—换面法1点、直线和平面的投影第1章第2章第3章第4章第5章第6章第7章第8章第9章1.1.1 1.1.2 1.1.31.1.4 1.1.51 .1 点的投影第1章第2章第3章第4章第5章第6章第7章第8章第9章1.2.1a-b1.2.1c-d1.2.21.2.31.2.41.2.131.2.141.2.6 1.2.71 .2 直线的投影1.2.5 1.2.81.2.121.2.101.2.91.2.151.2.16第1章第2章第3章第4章第5章第6章第7章第8章第9章1.3.1 a, b1.3.1c, d1.3.2 1.3.3 1.3.4 1.3.51.3.61.3.71.3.81.3.91 .3 平面的投影第1章第2章第3章第4章第5章第6章第7章第8章第9章1.4.1 1.4.21.4.31 .4 直线与平面间的相对位置（一）1.4.4 1.4.51.4.6 1.4.7第1章第2章第3章第4章第5章第6章第7章第8章第9章1.5.11.5.21.5.51.5.61.5.41 .5 直线与平面间的相对位置（二）1.5.71.5.91.5.81.5.10第1章第2章第3章第4章第5章第6章第7章第8章第9章1.6.11.6.51.6.2 1.6.3.1.6.4 1.6.6.1 .6 投影变换—换面法1.6.81.6.7 1.6.9第1章第2章第3章第4章第5章第6章第7章第8章第9章1.1.1原题1.1.1 已知下列点的坐标（1）A(20,15,20)；B(15,0,30)；C(30,25,0),作出它们三面投影图及轴测图。

第1章第2章第3章第4章第5章第6章第7章第8章第9章习题解答1.1.1答案1.1.1 已知下列点的坐标（1）A (20,15,20)；B (15,0,30)；C (30,25,0),作出它们三面投影图及轴测图。

机械制图与计算机绘图习题集答案机械制图与计算机绘图习题集答案机械制图与计算机绘图是工程技术领域中非常重要的一门课程，它涉及到了工程设计、制造和加工等方面。

通过学习这门课程，我们可以掌握绘制和解读工程图纸的技巧，从而更好地理解和应用工程图纸。

下面是一些机械制图与计算机绘图习题集的答案，希望对大家的学习有所帮助。

1. 机械制图的基本要素包括哪些？答：机械制图的基本要素包括图纸的标题、图例、尺寸标注、注释和视图等。

图纸的标题用来说明图纸的内容和用途，图例用来表示图纸中所使用的符号和图形的含义，尺寸标注用来表示零件的尺寸和公差，注释用来说明图纸中的一些特殊要求，视图用来表示零件的外形和内部结构。

2. 什么是等轴测投影？答：等轴测投影是一种将三维物体投影到二维平面上的方法。

它通过等距离地将物体的三个坐标轴投影到平面上，使得投影的比例保持一致，从而呈现出物体的三维形态。

等轴测投影可以分为等角测投影和等切测投影两种形式，它们在投影的角度和比例上有所不同。

3. 如何绘制等轴测投影？答：绘制等轴测投影可以通过以下步骤进行：首先确定物体的主轴方向，然后按照一定比例绘制主轴方向上的线段，再根据物体的形状和尺寸绘制其他线段，最后连接线段形成物体的等轴测投影。

在绘制等轴测投影时，需要注意线段的长度和角度，以保证投影的比例和形态准确。

4. 什么是计算机绘图？答：计算机绘图是利用计算机软件进行绘图的一种方法。

它通过计算机的图形处理能力和用户的操作指令，将图形数据转化为图像显示在计算机屏幕上。

计算机绘图具有绘制速度快、修改方便和输出质量高等优点，广泛应用于工程设计、建筑设计和艺术设计等领域。

5. 常用的计算机绘图软件有哪些？答：常用的计算机绘图软件包括AutoCAD、SolidWorks、Pro/ENGINEER、CATIA和UG等。

这些软件具有强大的绘图和建模功能，可以满足不同领域的设计需求。

其中，AutoCAD是最为常用的计算机绘图软件之一，它具有丰富的绘图工具和命令，可以实现各种复杂的绘图任务。

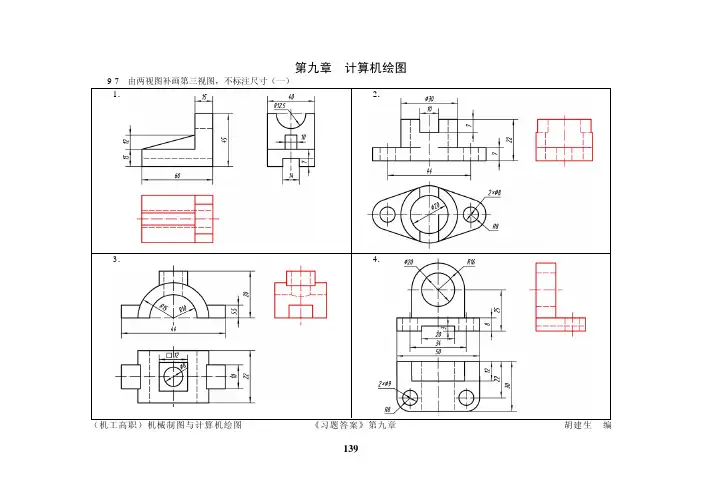

139第九章 计算机绘图 9-7 由两视图补画第三视图，不标注尺寸（一） 1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第九章 胡建生 编140 9-8 由两视图补画第三视图，不标注尺寸（二）1．按1∶1补画半剖的主视图，不画虚线。

2．按1∶1补画半剖的左视图，不画虚线。

3．按1∶1补画半剖的左视图，不画虚线。

4．按1∶1补画半剖的俯视图，不画虚线。

（机工高职）机械制图与计算机绘图 《习题答案》第九章 胡建生 编141 9-9 由两视图补画第三视图，不标注尺寸（三） 1．按1∶1补画半剖的主视图，不画虚线。

2．按1∶1补画半剖的左视图，不画虚线。

3．按1∶1补画半剖的左视图，不画虚线。

（机工高职）机械制图与计算机绘图 《习题答案》第九章 胡建生 编142 9-10 按题目要求，完成作图1．画平面图形，回答问题（不标注尺寸、保留两位小数）。

（1）A 弧圆心至B 弧圆心距离为 48.817 mm 。

（2）直线l 1与直线l 2的夹角为 83.728 度。

（3）图形外轮廓的周长为 177.535 mm 。

（4）整个图形的面积为 1367.409 mm 2（去除三个小圆面积）。

2．提取图符，画出紧固件联接图形，标注尺寸和引出注释。

（机工高职）机械制图与计算机绘图 《习题答案》第九章 胡建生 编9-13 按要求绘制“行程开关”装配图1439-15 按要求绘制“.溢流阀”装配图144。

模块一制图的基本知识与基本技能1-1 抄画平面图形（略）1-2 字体练习（略）1-3 字体练习（略）1-4 在右侧按照1∶1比例绘制左侧图形（略）1-5 标注平面图形的尺寸（略）121-6 标注尺寸（数值从图中度量，取整数）31-7 指出图中尺寸标注的错误，并在下面中正确地标注尺寸41-8 标注平面图形的尺寸（尺寸从图中量取，取整数）1-9 正多边形和椭圆练习（略）1-10 按照1∶1的比例抄绘平面图形，并标注尺寸（略）1-11 按照1∶2的比例抄绘平面图形，并标注尺寸（略）561-12 按照样图上所注尺寸完成下面图形的线段连接（比例1∶1）71-13 按照样图上所注尺寸完成下面图形的线段连接（比例1∶1）1-14 选择合适的比例，绘制拉楔平面图，并标注斜度、锥度和尺寸（略）891-15 斜度和锥度练习1-16 按照样图上所注尺寸，选择合适的比，在下方绘制图形，并标注尺寸（略）10111-17 按照样图上所注尺寸，在下方绘制图形（比例1∶1）121-18 按照样图上所注尺寸，在下方绘制图形（比例1：1）1-19 按照样图上所注尺寸，在下方绘制图形（比例1：1）模块二绘制物体的三视图2-1 绘制三视图（略）14152-2 参照立体图，根据两视图补画第三视图162-3 参照立体图，补画三视图中漏画的图线172-4 根据两视图补画第三视图182-5 根据两视图补画第三视图192-6 根据两视图补画第三视图202-7 根据两视图补画第三视图212-8 根据两视图补画第三视图222-9 点的投影232-10 参照立体图补画第三视图，并求其表面上点的未知投影242-11 直线的投影252-12 在三视图上找出标注字母的棱线的未知投影并描粗，填空说明直线的种类262-13 平面的投影272-14 在三视图上标出平面的投影，并填空2-15 绘制基本几何体的三视图，并标注尺寸（略）28292-16 基本几何体的三视图及尺寸标注302-17 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）312-18 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）32 2-19 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）332-20 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）342-21 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）352-22 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）模块三轴测图3-1 看懂两视图，绘制正等轴测图（略）36373-2 看懂两视图，绘制正等轴测图（尺寸从图中量取，取整数）3-3 看懂两视图，绘制正等轴测图（略）38393-4 看懂两视图，补画第三视图，并绘制正等轴测图（尺寸从图中量取，取整数）403-5 看懂两视图，补画第三视图，并绘制正等轴测图（尺寸从图中量取，取整数）3-6 看懂两视图，绘制斜二等轴测图（略）41423-7 看懂两视图，绘制斜等轴测图（尺寸从图中量取，取整数）3-8 看懂两视图，绘制斜等轴测图（尺寸从图中量取，取整数）模块四截交线与相贯线4-1 求作立体表面上点的投影（略）44454-2 求作立体表面上点的投影464-3 求作平面立体上的截交线474-4 求作平面立体上的截交线4-5 求作曲面立体上的截交线（略）48494-6 根据两视图补画第三视图504-7 根据两视图补画第三视图。

拓展练习6-1.1 图样中技术要求的注法1.按表中给定的Ra值在图中标注指定表面的表面结构要求。

表面A B C D E F G H Ra（um）25 3.2 3.2 3.212.512.50.4 3.2表面A用不去除材料的方法获得，除指定表面外的其余表面Ra为25um。

2.标注零件尺寸（按1:1从图中量取），按表中给定的Ra值，在图中标注表面结构要3.已知孔的公称尺寸为Φ30，基本偏差代号为H，公差等级为IT7；轴的公称尺寸为Φ30，基本偏差代号为f，公差等级为IT7。

查表确定孔、轴的极限偏差。

（1）孔的上极限偏差为+0.021 ，下极限偏差为0 ，公差为0.021 。

（2）轴的上极限偏差为-0.02 ，下极限偏差为-0.041 ，公差为0.021 。

（3）以极限偏差的形式在图中标注孔、轴尺寸公差。

4.根据配合代号，在零件图上分别标注孔和轴的尺寸公差，并指出是何种配合。

Φ30H7/h6属于基孔制间隙配合5.根据零件图中孔、轴的极限偏差，查表确定其公差带代号，在装配图上标注配合尺寸，并解释其含义。

（1）轴与轴套的配合尺寸为Φ20 H8/f7 ，属于基孔制间隙配合。

（2）轴套与座体的配合尺寸为Φ36 H7/k6 ，属于基孔制过渡配合。

6.将文字说明的几何公差用公差框格标注在零件图上。

（2）Φ28h7圆柱面对Φ15h6轴线的径向跳动公差为0.015mm，Φ15h6轴线对右端面的垂直度公差为Φ0.02mm。

7.解释图中标注的几何公差的含义。

（1）（2）6-1.2 读泵轴零件图（1）该零件属于轴类零件，材料为45 。

（2）该零件图采用 1 个基本视图表达零件的结构形状。

主视图采用局部剖视，表达轴的内部结构；此外采用局部放大图表达退刀槽结构；采用移出断面图表达键槽处断面形状。

（3）用带箭头指引线和文字在图中注明径向尺寸基准和轴向尺寸基准。

（4）键槽长度为10 ，宽度为 4 ，长度方向定位尺寸为 1.5 ，键槽深度为 2.5 ， 0是为了便于测量。

《机械制图及计算机绘图》试题库一、填空题1.零件的可见轮廓线应用绘制，对称图形的对称中心线、轴线用线绘制。

答案：粗实线；点画2.比例是指的图样上的与之比。

答案：图上尺寸；实际尺寸3.图纸上的图框线用绘制。

答案：粗实线4.标题栏中的文字方向为方向。

答案：看图方向5.图样中的尺寸，以为单位时，不需标注计量单位的代号或名称。

答案：毫米6.对物体由上向下进行投影所得的视图，称为。

答案：俯视图7.在俯、左视图中，靠近主视图的一侧，表示物体的面。

答案：后8.三视图的投影规律是：主、俯视图；主、左视图；俯、左视图。

答案：长对正；高平齐；宽相等9.对称中心线、轴线用线表示；尺寸线及其界限用线表示。

答案：点划；细实线10.图纸幅面共有种。

答案：511.标题栏通常位于图框的。

答案：右下角12.零件的每一尺寸，一般应标注次。

答案：113.对物体由前向后进行投影所得的视图，称为。

答案：主视图14.在俯、左视图中，远离主视图的一侧，表示物体的面。

答案：前15.工程中绘图常用的方法是。

答案：正投影法16.机械制图当阿中基本图幅有哪五种、、、、其中A4图纸幅的尺寸为。

答案：A0；A1；A2 ；A3；A4；210×29717.机械制图当中的汉字应写成体。

答案：长仿宋18.在标注直径时，在数字前面应该加，在标注半径时应在数字前加。

答案：φ；R19.尺寸标注由、和尺寸数字组成。

答案：尺寸界线；尺寸线20.在标注角度尺寸时，数字应书写。

答案：水平21.机械制图中通常采用两种线宽，粗、细线的比例为。

答案：2：122.线性尺寸数字一般应注写在尺寸线的或。

答案：上方；左方23.平面图形中所注尺寸按作用分为和。

答案：定形尺寸；定位尺寸24.工程上常采用的投影法是和法，其中平行投影法按投射线与投影面是否垂直又分为和法。

答案：中心投影法；平行投影法；正投影法；斜投影25.主视图所在的投影面称为，简称，用字母表示，俯视图所在的投影面称为，简称，用字母表示。

机械制图与计算机绘图答案【篇一：计算机绘图试题及答案】题(每题2 分，共40 分)1.对于缩放命令，可以执行( d )次“上一个”。

a． 4 b． 6 c． 8 d.102.要重复输入一个命令，可在命令行出现“命令：” 提示符后，按( b ) 。

a．f1 键 b．空格或回车键 c．鼠标左键 d．ctrl+f1 键3.在系统提示“指定下一点：”时，输入“@50.0,35”，输入点的坐标为( b )。

a．绝对直角坐标 b．相对直角坐标 c．绝对极坐标 d．相对极坐标 4. 在确定选择集时，要选择绘制的全部图形对象，可采用( a )选择对象方式。

a．“all”方式 b．“w”方式 c．“l”方式 d．“p”方式5. 在绘图过程中，按( a )功能键，可打开或关闭正交模式。

a.f8 b．f3 c．f6 d．f76. 用夹点方式编辑图形时，不能直接完成( d )操作。

a．镜像 b．比例缩放 c．复制 d．阵列7. 用矩形命令不能绘制( d )图形。

a．圆角矩形 b．直角矩形 c．带线宽矩形 d．一侧圆角另一侧直角矩形8. 使用椭圆命令绘制椭圆时,以下描述不正确的是( c )。

a.可以绘制椭圆孤 b．可以根据长轴以及倾斜角度绘制出椭圆 c．根据圆心和长轴即可以绘制出椭圆 d.可以根据长轴和短轴绘制出椭圆 9. 在打开“图层特性管理器”对话框后，想要显示详细信息应单击按钮（ c）。

a. 新建b. 当前c. 显示细节d. 恢复状态10. 当图层锁定时，下列说法不正确的是（c ）。

a. 可以显示图层上的图形元素b. 可以捕捉或添加新的图形元素c. 可以修改图层上图形元素d. 不能编辑图层上图形元素11. 将文字对齐在第一个字符的文字单元的左上角，则应选择的文字对齐方式是（ b ）。

a . 右上 b. 左上 c. 中上 d. 左中12. 设置文字的“倾斜角度”是指（ a ）。

a.文字本身的倾斜角度b. 文字行的倾斜角度c.文字反向d. 无意义13.对图样进行尺寸标注时，下列中不正确的做法是（ d ）。
