FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

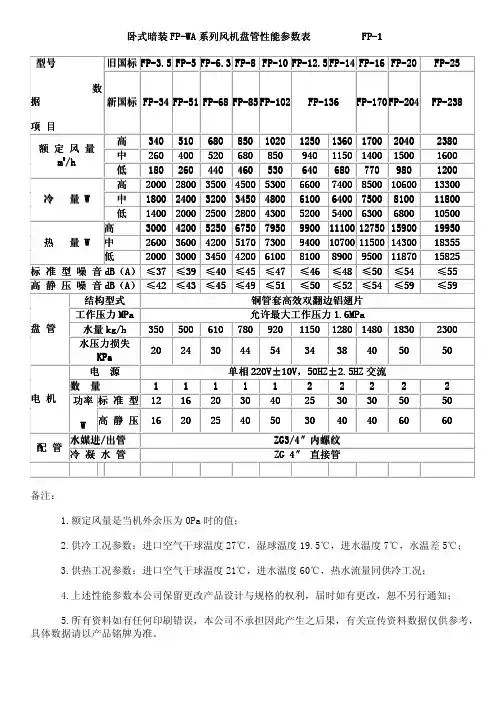

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa 供冷工况参数：进口空气干球温度27 C，湿球温度19.5 'C,进水温度7C,水温差5 °C供热工况参数：进口空气干球温度21 C，进水温度60C，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

实用标准230FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）CB型号规格 34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA A(mm) 840 940 1040 1140 1240 1540 1740 1840 1970 B(mm) 495 595 695 795 895 1130 1395 1510 1695 C(mm) 465 565 665 765 865 1100 1365 1480 1665 风机 1只 1只 2只 2只 2只 3只 4只 4只 4只 电机 1只 1只 1只 1只 1只 2只 2只 2只 4只 略重（kg ） 161821242735404346FP 系列立式暗装风机盘管外型及安装尺寸T_［十吊孔（减震垫） 30ZG3/4"4- 9X 18III III Illi'"- -"Hill II IIIDN3/4"475265150"A型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA A(mm) 640 740 840 940 1040 1275 1540 1650 1840 C(mm) 510 610 710 810 910 1145 1410 1525 1710 风机（只） 1 2 2 2 2 3 4 4 4 电机（只） 1 1 1 1 1 2 2 2 2 净重（kg ）182023262938444750FP 系列暗装风机盘管风管安装示意图CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员 的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ）,占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降 到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

侧出风安装法-回风口（检修口）下出风安装法回风风管及下出风安装法i 回风口 检修口 /■ \下吹出风口CFP系列超薄型风机盘管性能参数表供冷工况参数：进口空气干球温度27 C，湿球温度19.5 'C,进水温度7C,水温差5 °C 供热工况参数：进口空气干球温度21 C，进水温度60C，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

实用标准ICFP系列超薄型卧式、立式明装风机盘管CFP-WM/LM外型尺寸单位：mmL型号尺寸CFP-34 CFP-51 CFP-68 CFP-85 CFP-102 CFP-136CFP-170CFP-204 CFP-238A 768 924 1 4 1860B 468 624 78 1248 1404 1560立式明装风机盘管图片卧式明装风机盘管图片3、超薄豪华型卧式暗装风机盘管CFP-WA1B1|| lllllllll ......... I IIIIIIII |]1 ---D卧式暗装风机盘管（后回风）阀电机过滤网进出水管手动放气42060DN3/4" ZG1/2" 出风口CFP-WA 型外型尺寸单位：mm型号尺寸CFP-34 CFP-51 CFP-68CFP-85CFP-102 CFP-136 CFP-170CFP-204 CFP-238 A 528 684 84B468 624 78D 643 799 955 15 H49865481净重（Kg ） 不带回风箱1243841净重（Kg ）带回风箱3 38 43 48超薄豪华型立式暗装风机盘管 CFP- LA卧式暗装风机盘管 [1 llllllllllIM' .... Illllllllllll [出风口4- 9x18 （带减震垫）60160420ZG1/2' 手动放气阀ZG1/2' DN3/4'（下回风）"433水凝冷CFP- LA 型外型尺寸单位：mm型号CFP-34CFP-51 CFP-68 CFP-85CFP-102 CFP-136 CFP-170 CFP-204 CFP-238A 528 684 84B46862478净重（Kg ）3384348CFP 系列暗装风机盘管风管安装示意图FP 系列嵌入式风机盘管特点:嵌入式风机盘管（两出风、四出风）置于天花板隔层，完全不占用室内空间。

机身采用ABS 面板轻而薄，其主机厚度有 290mm 和390mm 供选，外观豪华，极富装饰性，是房间内的一种高级装饰品，特别 适用于餐厅、超市、娱乐中心、另隍客厅、会议室、各种户式住宅等场合。

四（两）方向送风及三段风向 设定，循环风量强劲，即使天花板高度超过标准层高，也可将舒适的气流送到。

智能排水装置可使水位落 差达1500毫米，长效过滤清洁网可将清扫周期延长，无需频繁清洗过滤网。

•圆形热交换器设计，出风均匀。

涡流风扇四维送风 保特均匀舒适温度。

•涡流风扇强力吸附污浊空气，可进行室内外换气，室内空气更清新自然。

•送风范围广：四侧向下 65°送风。

• 三维螺旋风叶，确保风量且形状更薄，不规则风叶螺矩大大降低运转噪声 • 机壳采用优质橡塑消音（保温），使噪音降至最低。

•产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

OOa回风口t —I 冋L■':13« 17023S98 54 10 9 0 6 11 82 149 4 165水平出风安装要求示意:250内之挙O下出风安装要求示意:口斜出风安装要求示意:内之米吊装孔安装尺寸示意图:新风口尺寸制作；如送风口为方形，风管连接应制成锥度连 接，严禁用变截面风管连接。

2 、出风口风管超出1米以上的应为高静压，订货时须注明。

3 、吊装时冷凝水出水管应底5-10mm4、吊杆用8m 丝杆。

FP系列嵌入式风机盘管性能参数表供冷工况参数：进口空气干球温度27 C，湿球温度19.5 'C,进水温度7C,水温差5 °C供热工况参数：进口空气干球温度21 C，进水温度60C，热水流量同供冷工况。

低静压机组在不带风口和过滤器的余压值为12P a。

上述表格中性能参数如有更改，恕不另行通知。

超薄型嵌入式风机盘管FP - KMQ/D 外型尺寸:嵌入式四出风风机盘管(FP-KMQ)外形尺寸注----------- 』 /-■4只吊装孔自然出水口 3/4 "进出水管ZG3/4 "排水泵冷凝水出水口 3/4 "M。
