风机盘管全参数尺寸

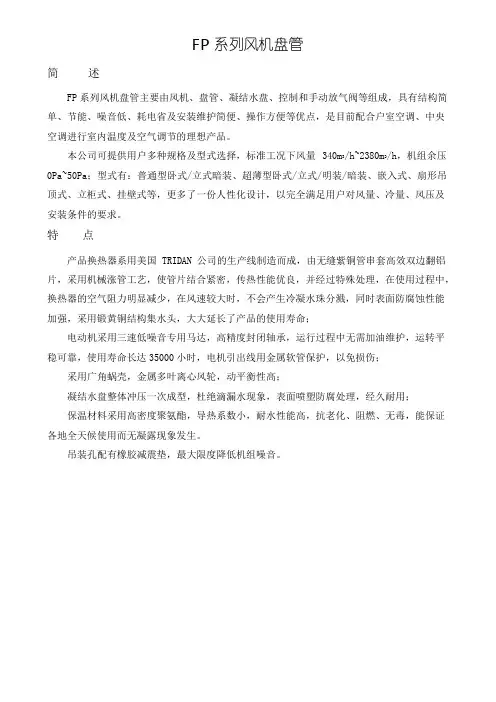

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

3数据型号FP系列风机盘管性能参数表FP-34FP-51FP-68FP-85FP-102FP-136FP-170FP-204FP-238项目风量m/h冷量(w)低静压高静压50Pa低静压高静压50Pa低静压高中低高中低高中低高中低高中340255180470315245192016801297198217401387313525555103832556504403502810242019202934255320304550372468051034084060048037203300248038903414269659824902850638425940700500466040203220485642323341736060421020765510115080070055584860378657905024396787207134136010206801600118090072826250489073986491514511381937617001275850206014751170909379806230927981266443142181170420401530102024501642143010980942174561110696167645167501381323801785119026521935168012860111308537130571125288961943016026热量低188127363610528269541026911922(w)高静压50Pa 高中低330026951973478439192883629751613803774763574695917475125560119819865732414967123189149176281453710811204501686712551低静压噪声dB（A）高静压噪声dB（A）≤37≤40≤39≤42≤41≤44≤43≤46≤45≤47≤46≤48≤48≤50≤50≤52≤52≤54盘管风机型式数量型式工作压力MPa水量L/h冷水阻力(KPa)热水阻力(KPa)电源前向多翼双进风离心风机112223444无缝紫铜管，双面裂隙式铝翅片，附手动放气阀允许最大工作压力3024546057569071325154519002200220V±10V，50HZ±电机数量低静压高静压30Pa高静压50Pa输入功率W137444915259661627284176871001961081182134156174215217421021892122502228253300配管水媒进\出管冷凝水管ZG3/4″内螺纹DN3/4″外螺纹注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

风机盘管的铜管型号和规格全文共四篇示例，供读者参考第一篇示例：风机盘管是一种常见的空调系统组件，用于将冷热气体传递到室内或室外。

其中的铜管是起到连接和导热的关键部件，不同的铜管型号和规格会对盘管的性能和使用寿命产生影响。

本文将介绍一些常见的风机盘管铜管型号和规格，帮助您在选择和使用风机盘管时更加了解。

1. 直径：风机盘管的铜管直径通常有6mm、8mm、10mm、12mm、16mm等不同规格，直径越大则可以承载更大的压力和流量，一般而言直径大于10mm的铜管适用于中大型空调系统。

2. 壁厚：铜管的壁厚在选择时需要根据系统的压力和温度来确定，一般而言壁厚越厚则可以承受更大的压力和温度，避免管道破裂或漏水。

3. 长度：风机盘管铜管的长度通常有6米、3米、2米等不同规格，根据安装空间和使用需求来选择合适的长度，避免浪费或者不足。

4. 强度：风机盘管铜管的强度主要指其抗压能力和耐腐蚀能力，一般而言高强度和耐腐蚀的铜管可以延长盘管的使用寿命，减少维护和更换的频率。

5. 焊接：在安装和连接铜管时需要进行焊接处理，一般而言常用的焊接方法有气焊、电焊、激光焊等，选择合适的焊接方法可以确保连接牢固和密封性好。

6. 表面处理：铜管的表面处理一般有镀锌、喷漆、喷涂等不同方法，可以提高铜管的耐腐蚀能力和美观度，同时也可以减少维护和清洁的频率。

7. 其他：在选择风机盘管铜管时还需要考虑系统的环境条件、使用要求、预算和品牌信誉等因素，选择适合自己的铜管型号和规格可以提高系统的稳定性和效率。

风机盘管铜管的型号和规格对系统的性能和使用寿命有着直接影响，选择合适的铜管可以提高系统的效率和稳定性，延长盘管的使用寿命，减少维护和更换的频率。

希望本文可以帮助您更加了解风机盘管铜管的选择和使用，确保系统的正常运行和性能表现。

第二篇示例：风机盘管是一种常见的暖通设备，通常由铜管和铝片组成。

铜管是风机盘管中至关重要的组成部分之一，其型号和规格不仅影响到风机盘管的性能和耐用性，也关系到整个暖通系统的正常运行。

风机盘管详细参数风机盘管是一种采用风扇驱动循环空气并通过冷热水管道进行换热的设备。

它主要由风机、换热器、水泵、阀门、温度传感器等组成。

以下是风机盘管的详细参数。

1.风机参数：风机盘管使用的风机一般采用直流风机或交流风机。

直流风机的功率一般在30W到300W之间，噪音一般在25dB(A)到50dB(A)之间，风量可调。

交流风机的功率一般在100W到1000W之间，噪音一般在35dB(A)到65dB(A)之间，风量可调。

2.换热器参数：换热器是风机盘管中最重要的组件之一，它通过冷热水管道实现热交换。

换热器的材料一般采用铜管和铝翅片，具有良好的热传导性能和耐腐蚀性能。

换热器的换热面积一般在0.5m²到2m²之间。

3.水泵参数：水泵是风机盘管的另一个核心组件，它负责将冷热水输送到换热器中进行热交换。

水泵的功率一般在50W到500W之间，流量一般在0.5m³/h到2m³/h之间，工作压力一般在0.5MPa到1.5MPa之间。

4.阀门参数：阀门是控制风机盘管的冷热水流量和温度的关键组件。

常见的阀门类型包括电动阀、手动阀和比例阀等。

电动阀一般采用24V电压控制，功率在3W到10W之间；手动阀采用手动操作，可以手动调节冷热水的流量；比例阀则通过电信号调节冷热水的流量和温度。

5.温度传感器参数：温度传感器用于监测风机盘管的冷热水温度。

常用的温度传感器包括热电偶和温度传感器。

热电偶的测温范围一般在-200℃到1200℃之间，精度一般在0.1℃到1℃之间；温度传感器的测温范围一般在-40℃到150℃之间，精度一般在0.1℃到0.5℃之间。

6.其他参数：除了以上主要参数外，风机盘管还有一些其他参数，如整机功率、噪音、外形尺寸、重量等。

整机功率一般在100W到2000W之间，噪音一般在25dB(A)到60dB(A)之间，外形尺寸一般在900mm×600mm×300mm到2000mm×1500mm×600mm之间，重量一般在30kg到200kg之间。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA51LA68LA85LA102LA136LA170LA204LA238LA171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

一. 中央空调的最佳搭档:AFP系列风机盘管空调器主要有热交换器（高效换热盘管）、低噪声离心风机、凝水盘、壳体及控制器组成，是中央空调系统的末端装置，设计先进，品种齐全，性能优越，用途广泛，通常用于噪声小，温度调节灵活的各种宾馆、饭店、医院商业大楼等处。

特点和优点：机器精致、适用范围广高能量、高效率优质材料、工艺精湛结构紧凑、占地少遥控调控、任选室温超低噪音、运转宁静防菌装置、健康伴侣二. 机组结构特色：盘管：超高效传热-采用高纯度无紫铜管与美国TRIDAN专用翅片冲床冲制的正弦波形铝制散热翅片，经机械胀管与铝片紧密结合；专用水流分布均匀的集水头。

这些都能发挥理想的整体传热效果。

壳体：坚固、简洁、漂亮。

暗装壳体使用一级热镀锌钢板经专用模具加工成型，结构坚实不易变形。

明装壳体明亮流畅，工艺上采用酸洗、磷化、烘烤后喷塑涂妆，以确保机体防锈及美观。

水盘：专用模具一次性拉伸成型，无焊缝存在，随后表面进经热浸电著烤漆处理。

底部和四周均沾贴δ5PE板避免水盘表面冷凝水存在。

风机：运转宁静-风轮为高效率低噪声之翼截式离心风叶，动平衡性高。

电机：效率高耗电少-三速电机可依靠不同转速调整风机风量和压头。

轴承为含油滑动轴承，可自动填注润滑油，延长使用寿命，机座采用橡胶减振，降低运转噪音。

遥控开关：中央空调电子式风机开关，由于应用了国际最先进的微型集成电路中央处理器技术，从而使产品的电气性能更加稳定可靠，遥控开关外型小巧，操作简便。

可与机组联动，实现异地控制机组启停。

开关带有启停、风速调节、定时、控制盘管循环回路中电动阀的通断\等功能。

红外线遥控，最大接受距离15m。

三. 健康环保机型:风机盘管的健康伴侣——新型物理防菌装置风机盘管在制冷运行时，会产生大量的冷凝水，冷凝水会在积水盘中形成一层水膜。

由于温湿度适宜（10℃左右）。

病菌便会在水盘中存活，然后在风机盘管停止工作后，水盘中的温度便达到室温（30℃左右），病菌便会大量繁殖，久而久之，水盘中存在大量各种不同的病菌，成为一个污染源，严重恶化室内空气品质，尤其是适合空气传播的病菌在水盘中生存和繁殖后，便会成为病源。

风机盘管参数风机盘管(Fan Coil Unit, FCU)是一种常见的暖通空调设备，广泛应用于商业建筑、办公室和住宅等场所。

风机盘管作为空调系统的重要组成部分，能够提供供暖和制冷功能，并通过空气循环来调节室内温度。

1. 风机盘管的定义和分类风机盘管是一种集风机、热交换器和控制系统于一体的设备，通过空气流动来传递热量。

根据应用场景和功能需求的不同，风机盘管可以分为垂直风机盘管和水平风机盘管两种类型。

1.1 垂直风机盘管垂直风机盘管是指风机盘管的风机安装在垂直方向上，通常用于墙壁或柱子上。

垂直风机盘管的空气出口通常位于顶部，可以实现较好的空气对流效果，适用于较高的天花板空间。

1.2 水平风机盘管水平风机盘管是指风机盘管的风机安装在水平方向上，通常安装在天花板或地板下方。

水平风机盘管通常具有较小的尺寸和噪音，适用于狭小或要求较低噪音的空间。

2. 风机盘管的主要参数风机盘管的性能参数对于选择合适的设备和优化系统运行都非常重要。

以下是风机盘管常见的主要参数：2.1 风量风量是指风机盘管每小时送风的空气体积，通常以立方米/小时(m³/h)为单位。

风量的大小直接影响空调系统的制冷和供暖能力，因此在选购风机盘管时需要根据具体场所的面积和人员密度来确定适当的风量。

2.2 静压静压是指风机盘管在运行过程中产生的阻力，通常以帕斯卡(Pa)为单位。

静压的大小直接影响风机的工作能力和风量调节能力。

过大的静压会使风机工作负荷过大，降低效率，过小的静压会导致送风不足。

因此，在选购风机盘管时需要确保静压能够满足系统的需求。

2.3 制冷/供暖能力制冷/供暖能力是指风机盘管在制冷或供暖模式下能够提供的制冷功率或供暖功率，通常以千瓦(KW)为单位。

制冷/供暖能力的大小取决于设备的制冷/供暖效果和工作参数，如冷却剂的循环量、温度差等。

2.4 噪音噪音是指风机盘管在运行过程中产生的声音，通常以分贝(dB)为单位。

噪音的大小直接影响使用场所的舒适度和环境噪声水平。

风机盘管型号全参数表 The Standardization Office was revised on the afternoon of December 13, 2020FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

风机盘管出风回风口尺寸标准摘要：1.风机盘管出风口、回风口尺寸对照表2.风机盘管型号与出风口尺寸的关系3.影响风机盘管出风口尺寸的因素4.风机盘管出风口、回风口的安装建议正文：一、风机盘管出风口、回风口尺寸对照表风机盘管出风口、回风口尺寸对照表（卧式暗装盘管）提供了不同规格的风机盘管出风口和回风口的尺寸信息。

表格中列举了不同盘管规格、送风口（双层百叶风口）、回风口（单层百叶风口、带活网）以及回风口（可开、也做检修口、两用）的尺寸参数。

这些尺寸参数可为安装和选购风机盘管提供参考。

二、风机盘管型号与出风口尺寸的关系风机盘管的型号决定了其性能参数，如风量、冷量等。

不同型号的风机盘管，其出风口尺寸也会有所不同。

一般来说，型号较大的风机盘管，其出风口尺寸也会相应较大，以满足更大的风量需求。

因此，在选购风机盘管时，需要根据实际需求选择合适型号的风机盘管，并参考相应的出风口尺寸。

三、影响风机盘管出风口尺寸的因素1.风量：风量是风机盘管的一个重要性能参数，它直接影响到空调系统的制冷效果。

风量大的风机盘管，其出风口尺寸通常较大；反之，风量小的风机盘管，其出风口尺寸较小。

2.冷量：冷量是风机盘管的另一个重要性能参数，它直接影响到空调系统的制冷能力。

冷量大的风机盘管，其出风口尺寸通常较大；反之，冷量小的风机盘管，其出风口尺寸较小。

3.安装位置：风机盘管的安装位置也会影响到出风口尺寸的选择。

如果安装位置空间较大，可以选择较大尺寸的出风口；如果安装位置空间较小，则需要选择较小尺寸的出风口。

四、风机盘管出风口、回风口的安装建议1.在安装风机盘管出风口时，应根据实际空间大小选择合适尺寸的出风口，并确保出风口与风机盘管的连接牢固可靠。

2.安装回风口时，回风口的尺寸一般比风机盘管的尺寸稍大一点，以便于卸下风机盘管进行维护。

同时，回风口的安装位置应避免受到阳光直射，以免影响空调系统的制冷效果。

3.检修口的尺寸一般为风机盘管宽度的一个正方形，方便进行检修和维护。

风机盘管参数表风机盘管机组性能参数（GB/T19232-2003）型号性能FP-34FP-51FP-68FP-85FP-102FP-136FP-17FP-204FP-238额定风量m³/h H34051068085010201360170020402380 M2603905106407701020128015301790 L17026034043051068085010201190额定冷量KW Kcal/h H 1.98 2.8 3.87 4.58 5.427.389.0811.112.9 H1702240833283938466163467808954611094额定热量KW Kcal/h H 3.39 4.5 6.357.459.2212.416.319.520.2 H2915387054606407793010665140201677017370输入功率W 12Pa H3446557087117140181223 30Pa H42567081101149165202241 50Pa H46658289109163201228286噪声dB（A）12Pa H363838404345464748 30Pa H383942444546474951 50Pa H404143454748505354水量 Kg/h3505106808009801280160019202230水压损失 KPa61017213115182126风机数量1234重量KgWA171819222639434952带回风箱202223273044485458进出水接管3/4‘’内螺纹凝结水管3/4‘’外螺纹电源220V/50Hz备注1、供冷量工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

2、供热量工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

3、机组经2.0MPa耐压试验，允许最大工作压力1.6MPa。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
