(完整版)风机盘管型号参数表

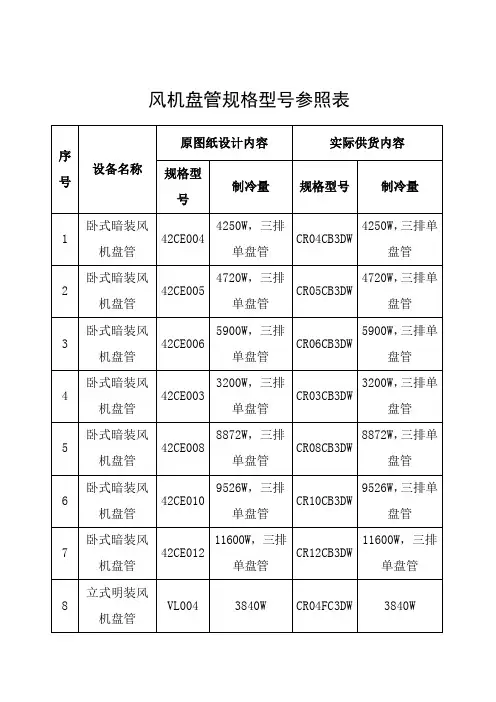

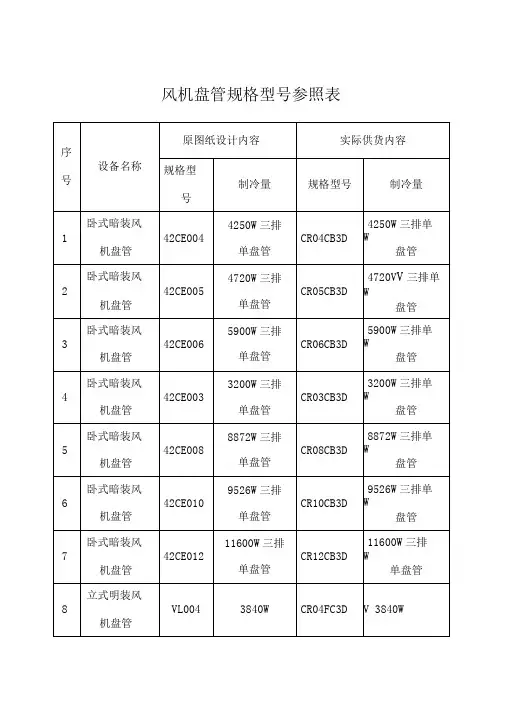

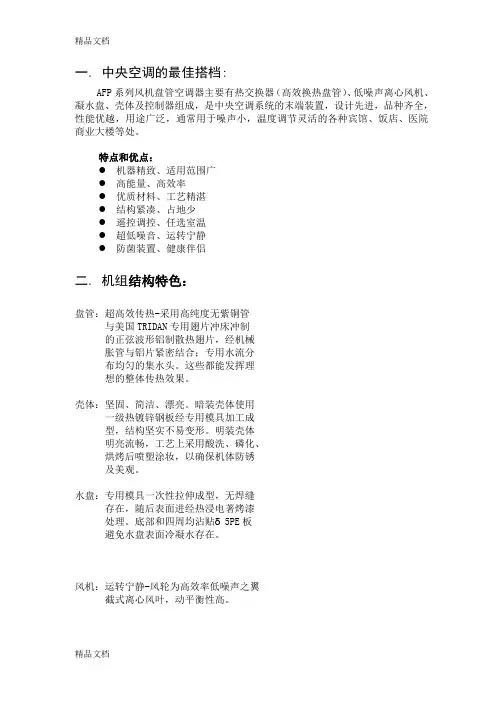

一. 中央空调的最佳搭档:AFP系列风机盘管空调器主要有热交换器（高效换热盘管）、低噪声离心风机、凝水盘、壳体及控制器组成，是中央空调系统的末端装置，设计先进，品种齐全，性能优越，用途广泛，通常用于噪声小，温度调节灵活的各种宾馆、饭店、医院商业大楼等处。

特点和优点：●机器精致、适用范围广●高能量、高效率●优质材料、工艺精湛●结构紧凑、占地少●遥控调控、任选室温●超低噪音、运转宁静●防菌装置、健康伴侣二. 机组结构特色：盘管：超高效传热-采用高纯度无紫铜管与美国TRIDAN专用翅片冲床冲制的正弦波形铝制散热翅片，经机械胀管与铝片紧密结合；专用水流分布均匀的集水头。

这些都能发挥理想的整体传热效果。

壳体：坚固、简洁、漂亮。

暗装壳体使用一级热镀锌钢板经专用模具加工成型，结构坚实不易变形。

明装壳体明亮流畅，工艺上采用酸洗、磷化、烘烤后喷塑涂妆，以确保机体防锈及美观。

水盘：专用模具一次性拉伸成型，无焊缝存在，随后表面进经热浸电著烤漆处理。

底部和四周均沾贴δ5PE板避免水盘表面冷凝水存在。

风机：运转宁静-风轮为高效率低噪声之翼截式离心风叶，动平衡性高。

电机：效率高耗电少-三速电机可依靠不同转速调整风机风量和压头。

轴承为含油滑动轴承，可自动填注润滑油，延长使用寿命，机座采用橡胶减振，降低运转噪音。

遥控开关：中央空调电子式风机开关，由于应用了国际最先进的微型集成电路中央处理器技术，从而使产品的电气性能更加稳定可靠，遥控开关外型小巧，操作简便。

可与机组联动，实现异地控制机组启停。

开关带有启停、风速调节、定时、控制盘管循环回路中电动阀的通断\等功能。

红外线遥控，最大接受距离15m。

三. 健康环保机型:风机盘管的健康伴侣——新型物理防菌装置风机盘管在制冷运行时，会产生大量的冷凝水，冷凝水会在积水盘中形成一层水膜。

由于温湿度适宜（10℃左右）。

病菌便会在水盘中存活，然后在风机盘管停止工作后，水盘中的温度便达到室温（30℃左右），病菌便会大量繁殖，久而久之，水盘中存在大量各种不同的病菌，成为一个污染源，严重恶化室内空气品质，尤其是适合空气传播的病菌在水盘中生存和繁殖后，便会成为病源。

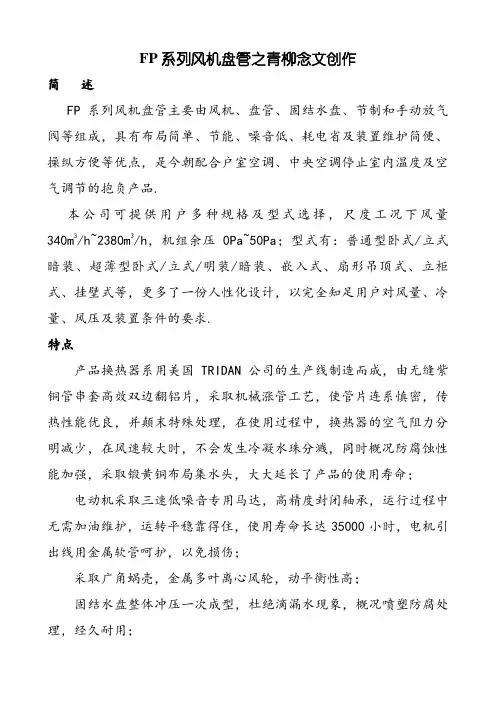

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

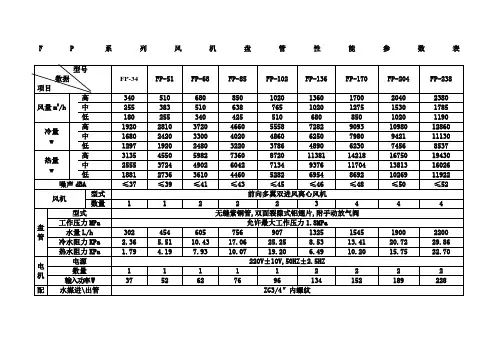

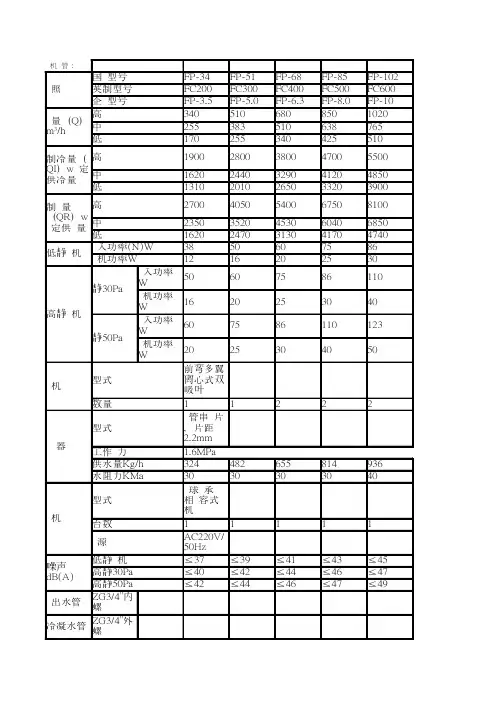

3数据型号FP系列风机盘管性能参数表FP-34FP-51FP-68FP-85FP-102FP-136FP-170FP-204FP-238项目风量m/h冷量(w)低静压高静压50Pa低静压高静压50Pa低静压高中低高中低高中低高中低高中340255180470315245192016801297198217401387313525555103832556504403502810242019202934255320304550372468051034084060048037203300248038903414269659824902850638425940700500466040203220485642323341736060421020765510115080070055584860378657905024396787207134136010206801600118090072826250489073986491514511381937617001275850206014751170909379806230927981266443142181170420401530102024501642143010980942174561110696167645167501381323801785119026521935168012860111308537130571125288961943016026热量低188127363610528269541026911922(w)高静压50Pa 高中低330026951973478439192883629751613803774763574695917475125560119819865732414967123189149176281453710811204501686712551低静压噪声dB（A）高静压噪声dB（A）≤37≤40≤39≤42≤41≤44≤43≤46≤45≤47≤46≤48≤48≤50≤50≤52≤52≤54盘管风机型式数量型式工作压力MPa水量L/h冷水阻力(KPa)热水阻力(KPa)电源前向多翼双进风离心风机112223444无缝紫铜管，双面裂隙式铝翅片，附手动放气阀允许最大工作压力3024546057569071325154519002200220V±10V，50HZ±电机数量低静压高静压30Pa高静压50Pa输入功率W137444915259661627284176871001961081182134156174215217421021892122502228253300配管水媒进\出管冷凝水管ZG3/4″内螺纹DN3/4″外螺纹注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

风机盘管型参数表集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa 供冷工况参数：进口空气干球温度27 C，湿球温度19.5 'C,进水温度7C,水温差5 °C供热工况参数：进口空气干球温度21 C，进水温度60C，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

实用标准230FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）CB型号规格 34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA A(mm) 840 940 1040 1140 1240 1540 1740 1840 1970 B(mm) 495 595 695 795 895 1130 1395 1510 1695 C(mm) 465 565 665 765 865 1100 1365 1480 1665 风机 1只 1只 2只 2只 2只 3只 4只 4只 4只 电机 1只 1只 1只 1只 1只 2只 2只 2只 4只 略重（kg ） 161821242735404346FP 系列立式暗装风机盘管外型及安装尺寸T_［十吊孔（减震垫） 30ZG3/4"4- 9X 18III III Illi'"- -"Hill II IIIDN3/4"475265150"A型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA A(mm) 640 740 840 940 1040 1275 1540 1650 1840 C(mm) 510 610 710 810 910 1145 1410 1525 1710 风机（只） 1 2 2 2 2 3 4 4 4 电机（只） 1 1 1 1 1 2 2 2 2 净重（kg ）182023262938444750FP 系列暗装风机盘管风管安装示意图CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员 的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ）,占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降 到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

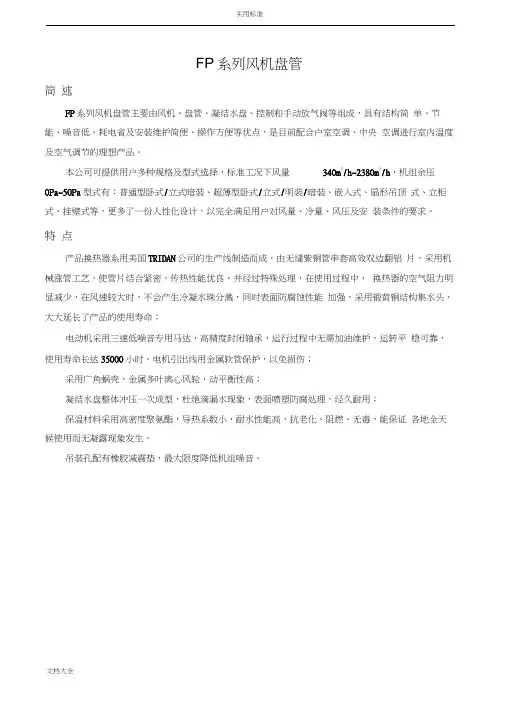

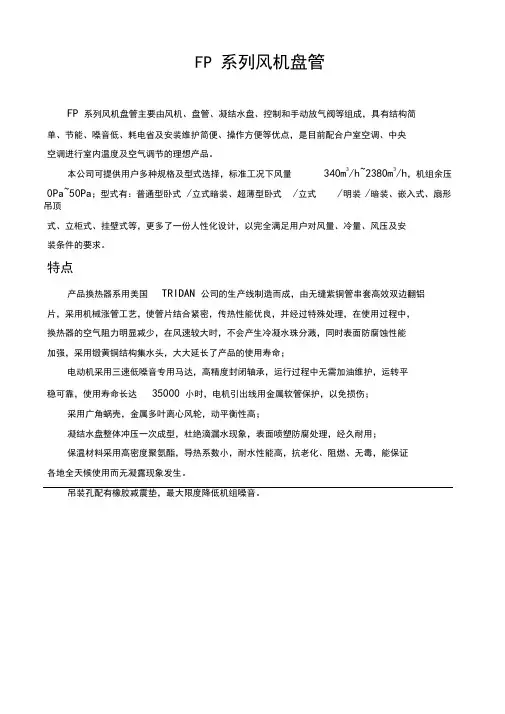

FP 系列风机盘管FP 系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN 公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000 小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP 系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21 ℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP 系列暗装风机盘管外型及安装尺寸4- 9X18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WAA(mm) 840 940 1040 1140 1240 1540 1740 1840 1970 B(mm) 495 595 695 795 895 1130 1395 1510 1695C(mm) 465 565 665 765 865 1100 1365 1480 1665 风机1只1只2只2只2只3只4只4只4只电机1只1只1只1只1只2只2只2只4只略重(kg)16 18 21 24 27 35 40 43 46FP 系列立式暗装风机盘管外型及安装尺寸进出水管冷凝FP 系列暗装风机盘管风管安装示意图回风风管及下出风安装法回风口检修口下吹出风口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

风机盘管型号参数表FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图侧出风安装法下出风安装法回风风管及下出风安装法CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
