FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸(请在订货时注明出风及回风形式)吊孔(减震垫)4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口(检修口)侧出风口侧出风安装法回风口(检修口)下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员的宝贵意见,精心研制而成,具有:机体厚度薄(明装仅188mm ),占地面积小,就位安装方便,可任意调节安装高度; 超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降到最低;采用优质注塑面板,整体外形设计美观流畅; 可内置双盛水盘,立式、卧式任意选择安装;产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸(请在订货时注明出风及回风形式)FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员的宝贵意见,精心研制而成,具有:机体厚度薄(明装仅188mm),占地面积小,就位安装方便,可任意调节安装高度;超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降到最低;采用优质注塑面板,整体外形设计美观流畅;可内置双盛水盘,立式、卧式任意选择安装;产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸(请在订货时注明出风及回风形式)吊孔(减震垫)4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口(检修口)侧出风口侧出风安装法回风口(检修口)下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员的宝贵意见,精心研制而成,具有:机体厚度薄(明装仅188mm ),占地面积小,就位安装方便,可任意调节安装高度; 超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降到最低;采用优质注塑面板,整体外形设计美观流畅; 可内置双盛水盘,立式、卧式任意选择安装;产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。

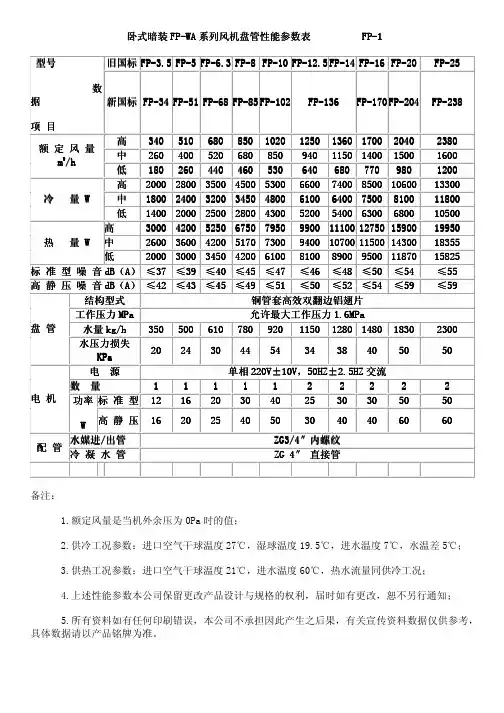

卧式暗装FP FP--WA 系列风机盘管性能参数表系列风机盘管性能参数表 FP FP--1型号型号 数据 项 目旧国标旧国标 FP FP--3.53.5 FP FP FP--5 FP FP FP--6.3FP FP--8 FP FP--1010 FP FP FP--12.5FP FP--1414 FP FP FP--1616 FP FP--2020 FP FP--2525 新国标新国标 FP FP--3434 FP FP FP--5151 FP FP FP--6868 FP FP FP--8585 FP FP--102FP FP--136136 FP FP--170170 FP FP--204204 FP FP--238238 额 定 风 量m 3/h/h 高 340340 510510 680680 850850 10201020 12501250 13601360 17001700 20402040 23802380 中 260260 400400 520520 680680 850850 940940 11501150 14001400 15001500 16001600 低 180180 260260 440440 460460 530530 640640 680680 770770 980980 12001200 冷 量 W 高 20002000 28002800 35003500 45004500 53005300 66006600 74007400 85008500 1060010600 1330013300 中 18001800 24002400 32003200 34503450 48004800 61006100 64006400 75007500 81008100 1180011800 低 14001400 20002000 25002500 28002800 43004300 52005200 54005400 63006300 68006800 1050010500 热 量 W 高 30003000 42004200 52505250 67506750 79507950 99009900 1110011100 127501275012750 1590015900 1995019950 中 26002600 36003600 42004200 51705170 73007300 94009400 1070010700 115001150011500 1430014300 1835518355 低 20002000 30003000 34503450 42004200 61006100 81008100 89008900 95009500 1187011870 1582515825 标 准 型 噪 音dB dB((A )≤37≤37 ≤39≤39 ≤40≤40 ≤45≤45 ≤47≤47 ≤46≤46 ≤48≤48 ≤50≤50 ≤54≤54 ≤55≤55 高 静 压 噪 音dB dB((A )≤42≤42 ≤43≤43 ≤45≤45 ≤49≤49 ≤51≤51 ≤50≤50 ≤52≤52 ≤54≤54 ≤59≤59 ≤59≤59 盘 管 结构型式结构型式 铜管套高效双翻边铝翅片铜管套高效双翻边铝翅片 工作压力MPaMPa 允许最大工作压力1.6MPa1.6MPa 水量kg/h kg/h 350350 500500 610610 780780 920920 11501150 12801280 14801480 18301830 23002300 水压力损失水压力损失KPa KPa 2020 2424 3030 4444 5454 3434 3838 4040 5050 5050 电 机 电 源 单相220V±10V 220V±10V,,50HZ±2.5HZ 交流交流 数 量 11 1 1 12 2 2 2 2 功率功率 W标 准 型 1212 1616 2020 3030 4040 2525 3030 3030 5050 5050 高 静 压 1616 2020 2525 4040 5050 3030 4040 4040 6060 6060 配 管水媒进水媒进//出管出管 ZG3/4″ZG3/4″内螺纹内螺纹内螺纹 冷 凝 水 管 ZG 4″ ZG 4″ 直接管直接管直接管 备注:1.额定风量是当机外余压为0Pa 时的值;2.供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃;3.供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况;4.上述性能参数本公司保留更改产品设计与规格的权利,届时如有更改,恕不另行通知;5.所有资料如有任何印刷错误,本公司不承担因此产生之后果,有关宣传资料数据仅供参考,具体数据请以产品铭牌为准。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸(请在订货时注明出风及回风形式)吊孔(减震垫)4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA51LA68LA85LA102LA136LA170LA204LA238LA171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP系列暗装风机盘管风管安装示意图回风口(检修口)侧出风口侧出风安装法回风口(检修口)下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员的宝贵意见,精心研制而成,具有:机体厚度薄(明装仅188mm),占地面积小,就位安装方便,可任意调节安装高度;超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降到最低;采用优质注塑面板,整体外形设计美观流畅;可内置双盛水盘,立式、卧式任意选择安装;产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
风机盘管型号参数表标准化管理部编码-[99968T-6889628-J68568-1689N]FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸(请在订货时注明出风及回风形式)FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员的宝贵意见,精心研制而成,具有:机体厚度薄(明装仅188mm),占地面积小,就位安装方便,可任意调节安装高度;超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降到最低;采用优质注塑面板,整体外形设计美观流畅;可内置双盛水盘,立式、卧式任意选择安装;产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸(请在订货时注明出风及回风形式)吊孔(减震垫)4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图回风口(检修口)侧出风口侧出风安装法回风口(检修口)下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员的宝贵意见,精心研制而成,具有:机体厚度薄(明装仅188mm ),占地面积小,就位安装方便,可任意调节安装高度; 超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降到最低;采用优质注塑面板,整体外形设计美观流畅; 可内置双盛水盘,立式、卧式任意选择安装;产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa 供冷工况参数:进口空气干球温度27 C,湿球温度19.5 'C,进水温度7C,水温差5 °C供热工况参数:进口空气干球温度21 C,进水温度60C,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
实用标准230FP 系列暗装风机盘管外型及安装尺寸(请在订货时注明出风及回风形式)CB型号规格 34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA A(mm) 840 940 1040 1140 1240 1540 1740 1840 1970 B(mm) 495 595 695 795 895 1130 1395 1510 1695 C(mm) 465 565 665 765 865 1100 1365 1480 1665 风机 1只 1只 2只 2只 2只 3只 4只 4只 4只 电机 1只 1只 1只 1只 1只 2只 2只 2只 4只 略重(kg ) 161821242735404346FP 系列立式暗装风机盘管外型及安装尺寸T_[十吊孔(减震垫) 30ZG3/4"4- 9X 18III III Illi'"- -"Hill II IIIDN3/4"475265150"A型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA A(mm) 640 740 840 940 1040 1275 1540 1650 1840 C(mm) 510 610 710 810 910 1145 1410 1525 1710 风机(只) 1 2 2 2 2 3 4 4 4 电机(只) 1 1 1 1 1 2 2 2 2 净重(kg )182023262938444750FP 系列暗装风机盘管风管安装示意图CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员 的宝贵意见,精心研制而成,具有:机体厚度薄(明装仅188mm ),占地面积小,就位安装方便,可任意调节安装高度; 超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降 到最低;采用优质注塑面板,整体外形设计美观流畅; 可内置双盛水盘,立式、卧式任意选择安装;产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
风机盘管型号全参数表 The Standardization Office was revised on the afternoon of December 13, 2020FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;采用广角蜗壳,金属多叶离心风轮,动平衡性高;凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。
FP系列风机盘管性能参数表注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸(请在订货时注明出风及回风形式)FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员的宝贵意见,精心研制而成,具有:机体厚度薄(明装仅188mm),占地面积小,就位安装方便,可任意调节安装高度;超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降到最低;采用优质注塑面板,整体外形设计美观流畅;可内置双盛水盘,立式、卧式任意选择安装;产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
FP系列风机盘管
简述
FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成,具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点,是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择,标准工况下风量340m3/h~2380m3/h,机组余压0Pa~50Pa;型式有:普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等,更多了一份人性化设计,以完全满足用户对风量、冷量、风压及安装条件的要求。
特点
产品换热器系用美国TRIDAN公司的生产线制造而成,由无缝紫铜管串套高效双边翻铝片,采用机械涨管工艺,使管片结合紧密,传热性能优良,并经过特殊处理,在使用过程中,换热器的空气阻力明显减少,在风速较大时,不会产生冷凝水珠分溅,同时表面防腐蚀性能加强,采用锻黄铜结构集水头,大大延长了产品的使用寿命;
电动机采用三速低噪音专用马达,高精度封闭轴承,运行过程中无需加油维护,运转平稳可靠,使用寿命长达35000小时,电机引出线用金属软管保护,以免损伤;
采用广角蜗壳,金属多叶离心风轮,动平衡性高;
凝结水盘整体冲压一次成型,杜绝滴漏水现象,表面喷塑防腐处理,经久耐用;
保温材料采用高密度聚氨酯,导热系数小,耐水性能高,抗老化、阻燃、无毒,能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫,最大限度降低机组噪音。

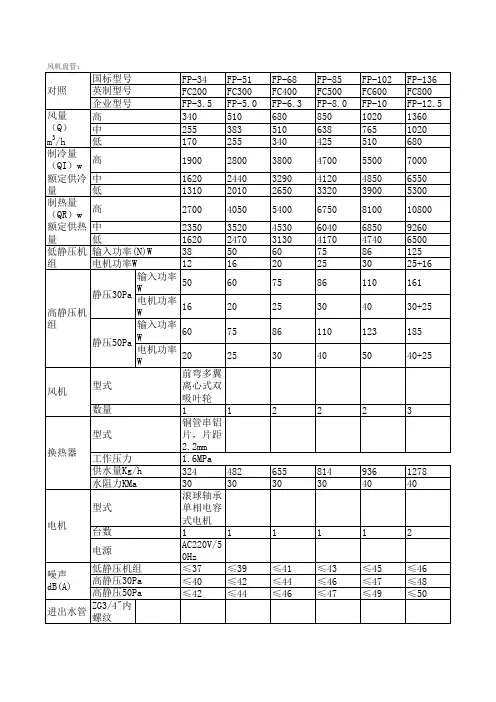

FP系列风机盘管性能参数表
注:低静压机组的额定风量是机外余压为0Pa时的值,在不带风口和过滤器的余压值为12Pa。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸
(请在订货时注明出风及回风形式)
吊孔(减震垫)4-9X 18
型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)
13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)
18
16
24
21
35
27
43
40
46
FP 系列立式暗装风机盘管外型及安装尺寸
冷凝水管 3/4"
型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)
141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)
20
18
26
23
38
29
47
44
50
电机(只)
FP 系列暗装风机盘管风管安装示意图
侧出风安装法
下出风安装法
回风风管及下出风安装法
CFP 系列超薄型风机盘管特点
超薄型豪华风机盘管系吸取国外同类产品之精华,并采纳空调专家和工程安装技术人员的宝贵意见,精心研制而成,具有:
机体厚度薄(明装仅188mm ),占地面积小,就位安装方便,可任意调节安装高度; 超静音设计,采用精心研制的铝合金贯流风叶,同时采用优质吸音保温材料,使噪音降到最低;
采用优质注塑面板,整体外形设计美观流畅; 可内置双盛水盘,立式、卧式任意选择安装;
产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
CFP系列超薄型风机盘管性能参数表
注:额定风量是当机外余压为0Pa时的值。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
上述表格中性能参数如有更改,恕不另行通知。
CFP 系列超薄型卧式、立式明装风机盘管
3、超薄豪华型卧式暗装风机盘管CFP-WA
超薄豪华型立式暗装风机盘管CFP- LA
CFP 系列暗装风机盘管风管安装示意图
吊装孔安装尺寸示意图:
水平出风安装要求示意:
下出风安装要求示意:
斜出风安装要求示意:
FP 系列嵌入式风机盘管特点:
嵌入式风机盘管(两出风、四出风)置于天花板隔层,完全不占用室内空间。
机身采用ABS 面板轻而薄,其主机厚度有290mm 和390mm 供选,外观豪华,极富装饰性,是房间内的一种高级装饰品,特别适用于餐厅、超市、娱乐中心、别墅客厅、会议室、各种户式住宅等场合。
四(两)方向送风及三段风向设定,循环风量强劲,即使天花板高度超过标准层高,也可将舒适的气流送到。
智能排水装置可使水位落差达1500毫米,长效过滤清洁网可将清扫周期延长,无需频繁清洗过滤网。
●圆形热交换器设计,出风均匀。
涡流风扇四维送风 保特均匀舒适温度。
●涡流风扇强力吸附污浊空气,可进行室内外换气,室内空气更清新自然。
●送风范围广:四侧向下65°送风。
● 三维螺旋风叶,确保风量且形状更薄,不规则风叶螺矩大大降低运转噪声 ● 机壳采用优质橡塑消音(保温),使噪音降至最低。
● 产品包装采用专用模具制成塑料泡沫内衬,确保机组在运输中不被损坏。
FP系列嵌入式风机盘管性能参数表
注:额定风量是当机外余压为0Pa时的值。
供冷工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
供热工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
低静压机组在不带风口和过滤器的余压值为12Pa。
上述表格中性能参数如有更改,恕不另行通知。
嵌入式四出风风机盘管(FP-KMQ)外形尺寸
