冲击碾压

技术分册 - 1 - 目录 一、 工艺简介 ······················································································ 2 二、 冲击压实机结构及工艺流程 ······················································· 3 三、 机械设备、人员配置 ·································································· 7 四、 安全保证措施 ·············································································· 8 五、 保证工期的主要措施 ································································ 10 六、 文明施工、环境保护措施 ························································· 12 七、 职业健康安全保障措施 ····························································· 12 技术分册

- 2 - 路基冲击碾压作业指导书 一、工艺简介 施工工艺的编制是按照客运专线铁路路基施工技术指南、客运专线铁路路基工程施工质量验收标准及相关客运专线要求进行编制。 （一）工程概况 新建宝鸡至兰州铁路客运专线东川货场位于甘肃省兰州市西固区，地处黄河南岸河谷高级阶地区。线路处于兰州铁路枢纽西端，东接兰新线起点、陇海线，西连兰新线和兰青线，北通包兰线。东川铁路货运中心站设在河口南站与坡底下站之间(东川），距河口南站2km，布设于黄河南岸台地上，场地西侧为蝎尾坪，北侧为既有兰新铁路，东侧为471厂与504厂家属区，南侧为皋兰山。货车联络线线路分上、下行线路，自坡底下车站东、西端咽喉分别引出后，沿既有兰新线行进，至兰新线K28+400处折向西北，走在504厂家属区与471厂之间，在471厂家属区北侧到发厂后折向西，穿越东川隧道后引入河口南站。其中路基土方共2945042m³，冲击碾压103241㎡。 （二）冲击碾压施工工艺简介及要求 冲击碾压施工主要是采用冲击压实机对软土地基处理，路基冲碾后可 技术分册 - 3 - 以减少沉降量4～5.5cm，压实度提高1个百分点以上，能够达到施工的要求。厚度宜控制在每2.0m为一层进行冲碾，分层冲碾时应注意搭接重合部分宜大于2.0m；压路机的行驶速度宜控制在15km/h左右，这就要求填筑层要有一定的工作长度，好让机械能达到要求的速度。用冲击式压路机冲碾路基时应大面积的进行，长度至少应大于80m，以便于压路机冲击时提高行驶速度，增加激振效果。路基表面必须平整，无坑槽；冲击碾压深度2m内无涵洞。碾压试验完成后，进行处理范围全面积冲击碾压。路基冲击压实自路基一侧开始，一条碾压线碾压完成后移到第二条碾压线上，全面积压实一遍后再压第二遍，直至达到设计压实标准。冲击压实时应均匀碾压。相邻两段冲击压实搭接长度不小于15米。冲击压实前，要及时对地基适量洒水，使水份充分渗透，然后冲击碾压。冲击压实10遍左右后。平地机大致整平，再冲击压实。冲击碾压完成后，表层的松土重新刮平，并用振动压路机压实。 二、冲击压实机结构及工艺流程 （一）冲击压实机的结构 冲击压实机到目前已发展成十几种机具，压实轮分为3、4、 5、6

边形及实体、空体、可填式多种产品。其主要结构，如图1所示。 技术分册

- 4 - 图1冲击压实机 1.牵引车 2.十字缓冲连接组件 3.压实机机架 4.压实轮举升和缓冲组件 5.压实轮 6.轮胎

（二）冲击压实机的应用 冲击压路机的压实是依靠冲击力、振动力和碾静重压力三者共同作用

(见图2)。

图2 冲击式压实机的工作原理 压实机质心位于最高时坠落而发生的冲量；

压实轮以一定速度旋转和跳动引起的振动； 技术分册 - 5 - 压实轮静重在滚动过程中压实土基时做功。 冲击压实机以其静止时的势能来标定，这个势能在运动时产 生动量，从而转化成很大的冲击力的。如冲击压实机质量为15t，其势能E为25KJ、冲击力为250t，是压实轮质量的 16倍。 1.冲击压路机的冲击能量 现有冲击压路机冲击轮的质量范围在6000kg~14000kg之间，静态能

量范围在12kJ~30kJ之间。 静态能量（N1）计算公式为： N1=M×g×（R-r）(kJ)(1) 其中：M—冲击轮质量（1000kg） R—冲击轮外接圆半径（m） r—冲击轮内接圆半径（m） 工作状态中的冲击压路机冲击能量由三部分构成，式中讨论了静态能量，总冲击能量还应包括平动能量和转动惯性能量。 2.冲击压路机的冲击力 冲击压路机的冲击力与冲击轮接地时的加速度、与地表接触时间、土壤

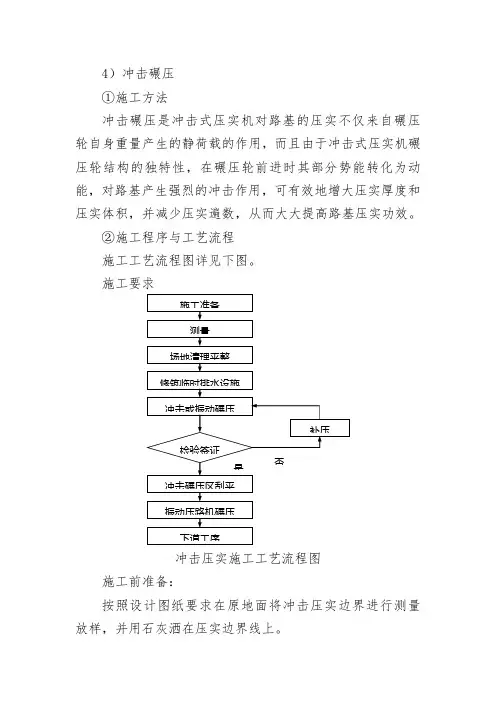

的弹塑性等多种参数密切相关。确定其冲击力应保证在一种工况下，才可能有较稳定的数值，才可能有对比试验的再现性。 技术分册 - 6 - 一般25kJ冲击压路机，作业行驶速度为12km/h（工作轮质量12000kg），当与已压实地面冲击作用时间为0.02秒时，根据冲量定理计算，其冲击力计算值约为2000kN（约200t）。 冲击压实机的施工流程图

不合格 合格 冲击碾压施工流程图 （三）冲击式压路机的应用 1.准备工作： 冲碾前统计冲击路段填筑高度、层次、已经用于填筑的土的物理（力学）

性能实验结果（包括颗粒分析、液塑限、最大干密度、最佳含水量、CBR值及天然含水量），在路基上有规律的布置一系列测点，用白灰作出标记。路基按每20m一个断面，每端面布置3个测点，分别在路基中线、距离左、右边线2m处。然后用水准仪测量高程（或相对于某固定点的读数），记录第一组测量数据（即冲碾前的高程），再用灌砂法检测所布测点的压实度，记录第一组试验数据（即冲碾前的压实度）。注意压实度的测点应避免与高程点重复，

平整场地 试验确定冲击碾压 检测 碾压完毕 技术分册

- 7 - 此时的压实度应是测点以下30cm的数据。 2.具体冲碾过程 （1）施工顺序 冲碾时压路机先从路基一侧边缘行驶，行至终点时转弯反向沿线路中心

向起点行驶，行至起点再转向路基边侧行驶，牵引车行驶应使压实轮的轮迹应重叠三分之一以上，以保证弧形轮中间的部分被冲碾到，就这样一环一环的进行。当压路机轮迹到达另一侧边缘时完成冲碾一遍。由于压实轮弧形的构造特点，冲碾一遍结束时仍有部分路基未被冲碾到，此时应接着进行第一遍、第二遍……，当冲碾完成三遍时整个路基基本上都被冲碾到，此时停止冲碾，进行压实度和高程检测。 （2）检测 先准确恢复测点，测出测点高程，记录第二组测量数据（即冲碾第五遍

时的高程）。由于路基上部约30cm厚范围内的土已被冲碾结块或松散，所以检测压实度时应该在测量处挖掉30cm深的表层土样，再按正常检测方法进行，记录第二组数据（即冲碾五遍时压实度）。 （3）数据处理 然后冲碾继续进行，检测并记录冲碾第3遍、5遍、8遍的高程和压实

度数据并将结果整理汇总成表见《冲击压路机应用后数据统计》）。 三、机械设备、人员配置 （1）机械设备配置 技术分册 - 8 - 每一工作点机械配备如下： 序号 机械名称 规格 数量（台） 说明 1 牵引式冲击碾 XG104001 1 2 平地机 PY180 1 3 水准仪 DZS3 2 4 灌砂法实验仪器 2 5 振动式压路机 YZ18 2 2.劳动力配备 每一工作点劳动力配置如下： 序号 工种名称 单位 数量 说明 1 牵引式冲击碾操作手 人 2 2 平地机操作手 人 2 3 压路机操作手 人 2 4 测量工 人 2 5 修理工 人 1 6 试验员 人 1 7 普工 人 4 四、安全保证措施 建立安全保证体系，分级负责，加强施工作业现场控制。开展安全技术教育，确立职工“安全第一”的思想，开展定期安全教育活动，实现施工人员持证上岗。认真建立安全教育台帐，实行“一人一卡”，使安全教育不留死角。 开展安全标准化工地活动，现场张贴安全生产标语和警示牌，建立安全管理台帐。同时建立定期和不定期检查制度，发现不安全因素及时整 技术分册 - 9 - 改，消灭安全隐患。 机械司机应严格遵守操作规程，每班检查机械状态，做好保养。填写机械运转记录，严防机械事故的发生。 严格遵守施工现场临时用电安全技术规范，坚持做到“一机一阀一漏一箱”、“三相五线制”、“三级配电两级保护”的安全要求，防止用电安全事故的发生。 施工用电按照中华人民共和国行业标准施工现场临时用电安全技术规范JGJ46-2005控制。现场移动式电器设备使用橡皮绝缘电缆，横过通道时穿管埋地敷设。配电箱、开关箱使用BD型标准电箱，电箱内开关电器必须完整无损，接线正确，电箱内设置漏电保护器。配电箱设总熔丝、分开关，动力和照明分别设置。金属外壳电箱作接地或接零保护。开关箱与用电设备实行一机一阀保险。同一移动开关箱严禁有380V和220V两种电压等级。架线必须设在专用电杆（水泥杆、木杆）上，严禁架设在树或脚手架上，架空线离地4米以上，机动车道6米以上。对高压线路、变压器等安设要有明显的标志牌。各种机电设备检修、维护时应断电、停运转；如要试运转，必须有针对性保护措施。 1.冲击碾压施工注意事项 1.刚冲碾完毕的路段看上去已凹凸不平，局部已结块脱层，此时应对该路段用平地机重新刮平，用光轮压路机碾压，待该层检验合格后方可进行下层填筑。 2.靠近结构物台背处2.0m及填土高度不大于2.0m的结构物顶部处禁止碾压。
