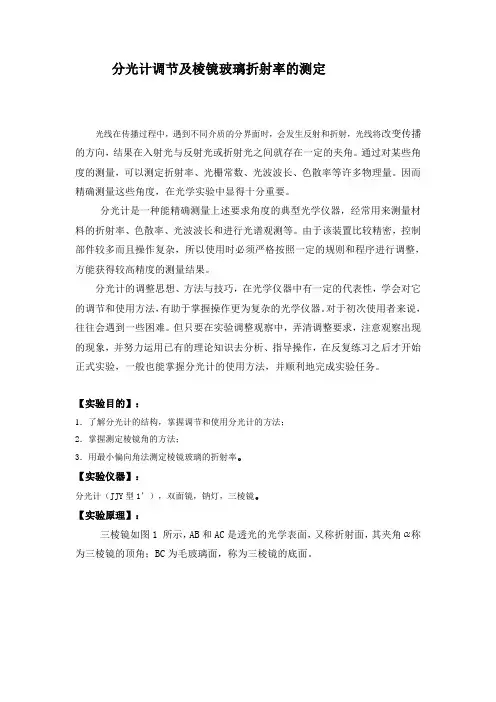

分光计调节及棱镜玻璃折射率的测定光线在传播过程中，遇到不同介质的分界面时，会发生反射和折射，光线将改变传播的方向，结果在入射光与反射光或折射光之间就存在一定的夹角。

通过对某些角度的测量，可以测定折射率、光栅常数、光波波长、色散率等许多物理量。

因而精确测量这些角度，在光学实验中显得十分重要。

•• 分光计是一种能精确测量上述要求角度的典型光学仪器，经常用来测量材料的折射率、色散率、光波波长和进行光谱观测等。

由于该装置比较精密，控制部件较多而且操作复杂，所以使用时必须严格按照一定的规则和程序进行调整，方能获得较高精度的测量结果。

分光计的调整思想、方法与技巧，在光学仪器中有一定的代表性，学会对它的调节和使用方法，有助于掌握操作更为复杂的光学仪器。

对于初次使用者来说，往往会遇到一些困难。

但只要在实验调整观察中，弄清调整要求，注意观察出现的现象，并努力运用已有的理论知识去分析、指导操作，在反复练习之后才开始正式实验，一般也能掌握分光计的使用方法，并顺利地完成实验任务。

【实验目的】：1．了解分光计的结构，掌握调节和使用分光计的方法；2．掌握测定棱镜角的方法；3．用最小偏向角法测定棱镜玻璃的折射率。

【实验仪器】：分光计（JJY型1’），双面镜，钠灯，三棱镜。

【实验原理】：•• 三棱镜如图1 所示，AB和AC是透光的光学表面，又称折射面，其夹角称为三棱镜的顶角；BC为毛玻璃面，称为三棱镜的底面。

图1三棱镜示意图•• 1．反射法测三棱镜顶角如图2 所示，一束平行光入射于三棱镜，经过AB面和AC面反射的光线分别沿和方位射出，和方向的夹角记为，由几何学关系可知：••图2反射法测顶角2．最小偏向角法测三棱镜玻璃的折射率假设有一束单色平行光LD入射到棱镜上，经过两次折射后沿ER方向射出，则入射光线LD与出射光线ER间的夹角称为偏向角，如图3所示。

• 图3最小偏向角的测定转动三棱镜，改变入射光对光学面AC的入射角，出射光线的方向ER也随之改变，即偏向角发生变化。

双目亮度校准算法双目亮度校准算法是一种用于调整双目成像系统的亮度差异的算法。

在双目视觉系统中，由于摄像头的差异或环境光照的影响，双目成像会存在一定的亮度差异，这对于一些需要高精度测量或深度感知的应用来说是不可忽视的。

因此，通过亮度校准算法能够有效提高双目视觉系统的准确性和稳定性。

在亮度校准算法中，首先需要对双目图像进行预处理，包括图像的灰度化、加噪和平滑处理等。

其中，灰度化是将彩色图像转换成灰度图像的过程，可以通过将红、绿、蓝三通道像素值进行加权平均来实现。

加噪是为了模拟现实环境中的噪声情况，提高算法的鲁棒性。

平滑处理则可以通过滤波器等方法去除图像中的噪声，使图像更加清晰。

接下来，通过双目图像的灰度差计算出双目图像的亮度差异。

常见的计算方法有取平均法和方差法。

取平均法是将双目图像的灰度差求平均值，得到整幅图像的亮度差异。

而方差法则是通过计算灰度差的方差来描述亮度差异的大小。

这两种方法各有优劣，根据实际需求选择合适的方法进行计算。

在得到双目图像的亮度差异后，需要根据亮度差异来调整图像的亮度。

调整亮度的方法有多种，常见的方法包括线性调整法和直方图均衡化法。

线性调整法是通过对图像中每个像素的亮度值进行线性变换，使亮度差异最小化。

而直方图均衡化法则是通过将图像的像素值映射到一个新的直方图上，使直方图均衡化后的图像具有更均匀的亮度分布。

在调整亮度之后，需要对调整后的图像进行评估。

常见的评估方法有图像的亮度均匀性评估和亮度差异评估。

图像的亮度均匀性评估是通过计算图像的亮度标准差来描述整幅图像的亮度均匀性，标准差越小表示亮度越均匀。

亮度差异评估则是通过计算调整后图像的灰度差的方差来判断亮度差异是否得到了有效的校准。

综上所述，双目亮度校准算法通过对双目图像的预处理、亮度差计算、亮度调整和评估等步骤，能够有效校准双目视觉系统的亮度差异，提高系统的准确性和稳定性。

该算法在计算机视觉、机器人导航等领域有着广泛的应用前景。

高二物理测定玻璃的折射率实验归纳教育科学版【本讲教育信息】一、教学内容：测定玻璃的折射率实验归纳二、学习目标：1、掌握测定玻璃的折射率的实验原理与实验误差分析。

2、能够正确作出不同形状的玻璃砖的光路并会运用公式法与单位圆法处理实验数据。

3、重点掌握测定玻璃的折射率相关的重要的习题类型与其解法。

考点地位：测定玻璃的折射率实验是高考考查的重点，从近几年对于本实验的考查方向来看呈现出向新颖化、创新化的方向开展的趋势，题目侧重于对学生实验能力的考查，试题难度适中，主要考查学生对于实验原理的理解，实验方法的灵活迁移与实验数据的处理。

从出题形式上主要是以实验题形式为主，如06年全国Ⅱ卷第22题、江苏卷第12题均通过实验题形式进展考查。

三、重难点解析： 1. 实验目的〔1〕明确光通过玻璃时的入射角、折射角. 〔2〕掌握测定玻璃折射率的方法. 2. 实验原理如下列图，abcd 为两面平行的玻璃砖，入射角θ1和折射角θ2，据21sin sin n θθ=计算出玻璃的折射率.3. 实验器材白纸，图钉，大头针，直尺，铅笔，量角器，平木板，长方形玻璃砖. 4. 实验步骤与调整安装〔1〕把白纸用图钉钉在木板上.〔2〕如下列图，在白纸上画一条直线aa ＇作为界面，画一条线段AO 作为入射光线，并通过O 点画出界面aa ＇的法线NN ＇.〔3〕把长方形的玻璃砖放在白纸上，使它的一个长边跟aa ＇对齐，并画出玻璃砖的另一个长边bb ＇.〔4〕在AO 线段上竖直地插上两枚大头针P 1、P 2.〔5〕在玻璃砖的bb ＇一侧竖直地插上大头针P 3、P 4，调整眼睛视线，使P 3能同时挡住P 1和P 2的像，使P 4能挡住P 3本身和P 1、P 2的像.〔6〕记下P 3、P 4的位置，移去玻璃砖和大头针，过P 3、P 4引直线O ＇B 与bb ＇交于O ＇，连接OO ＇，OO ＇就是玻璃砖内的折射光线的路径，入射角θ1＝∠AON ，折射角θ2＝N O O ''∠。

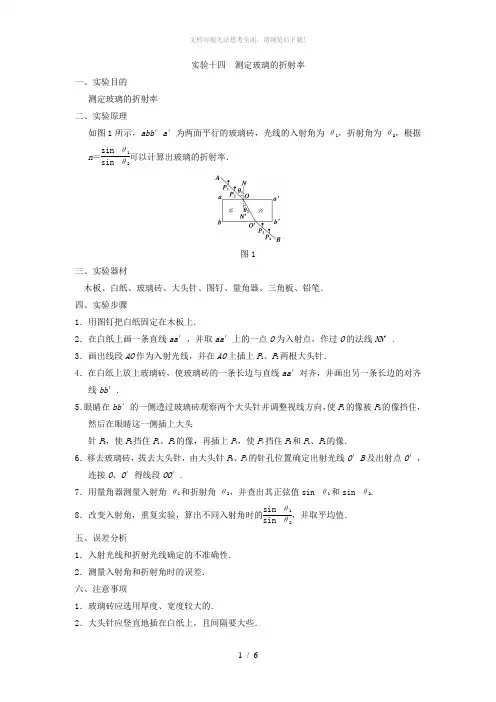

实验十四 测定玻璃的折射率一、实验目的测定玻璃的折射率二、实验原理如图1所示，abb ′a ′为两面平行的玻璃砖，光线的入射角为θ1，折射角为θ2，根据n ＝sin θ1sin θ2可以计算出玻璃的折射率．图1三、实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．四、实验步骤1．用图钉把白纸固定在木板上．2．在白纸上画一条直线aa ′，并取aa ′上的一点O 为入射点，作过O 的法线NN ′.3．画出线段AO 作为入射光线，并在AO 上插上P 1、P 2两根大头针．4．在白纸上放上玻璃砖，使玻璃砖的一条长边与直线aa ′对齐，并画出另一条长边的对齐线bb ′.5．眼睛在bb ′的一侧透过玻璃砖观察两个大头针并调整视线方向，使P 1的像被P 2的像挡住，然后在眼睛这一侧插上大头针P 3，使P 3挡住P 1、P 2的像，再插上P 4，使P 4挡住P 3和P 1、P 2的像．6．移去玻璃砖，拔去大头针，由大头针P 3、P 4的针孔位置确定出射光线O ′B 及出射点O ′，连接O 、O ′得线段OO ′.7．用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2.8．改变入射角，重复实验，算出不同入射角时的sin θ1sin θ2，并取平均值． 五、误差分析1．入射光线和折射光线确定的不准确性．2．测量入射角和折射角时的误差．六、注意事项1．玻璃砖应选用厚度、宽度较大的．2．大头针应竖直地插在白纸上，且间隔要大些．图2图33．实验时入射角不宜过大或过小，一般在15°～75°之间．4．玻璃砖的折射面要画准，不能用玻璃砖界面代替直尺画界线．5．实验过程中，玻璃砖和白纸的相对位置不能改变．记忆口诀白纸上面画边缘，然后才放玻璃砖；两针决定入射光，再插一针挡两像；两针两像成一线，去砖画图是重点；入射线，折射线，做出法线角出现；入射角，折射角，不大不小是最好；拿砖要触毛玻面，插针竖直做实验.例1 一块玻璃砖有两个相互平行的表面，其中一个表面是镀银的(光线不能通过此表面)．现要测定此玻璃砖的折射率，给定的器材还有：白纸、铅笔、大头针4枚(P 1、P 2、P 3、P 4)、带有刻度的直角三角板、量角器．实验时，先将玻璃砖放到白纸上，使上述两个相 互平行的表面与纸面垂直．在纸面上画出直线aa ′和bb ′，aa ′表示镀银的玻璃表面，bb ′表示另一表面，如图2所示．然后，在白纸上竖直插上两枚大头针P 1、P 2.用P 1、P 2的连线表示入射光线．(1)为了测量折射率，应如何正确使用大头针P 3、P 4？试在题图中标出P 3、P 4的位置．(2)然后，移去玻璃砖与大头针．试在题图中通过作图的方法标出光线从空气到玻璃中的入射角θ1与折射角θ2.简要写出作图步骤．(3)写出用θ1、θ2表示的折射率公式n ＝________.例2 实验室有一块长方体透明介质，截面如图3中ABCD 所示．AB 的长度为l 1，AD 的长度为l 2，且AB 和AD 边透光，而BC和CD 边不透光且射到这两个边的光线均被全部吸收．现让一平行光束以入射角θ1射到AB 面，经折射后AD 面上有光线射出．甲、乙两同学分别用不同的方法测量该长方体介质的折射率．(1)甲同学的做法是：保持射到AB 面上光线的入射角θ1不变，用一遮光板由A 点沿AB 缓慢推进，遮光板前端推到P 时，AD 面上恰好无光线射出，测得AP 的长度为l 3，则长方体介质的折射率可表示为n ＝__________；图4图5(2)乙同学的做法是：缓慢调节射到AB 面上光线的入射角，使AD 面也恰好无光线射出．测得此时射到AB 面上光线的入射角为θ2，则长方体介质的折射率可表示为n ＝____________；(3)θ1和θ2的关系为：θ1______θ2(填“>”、“<”或“＝”)．例3 学校开展研究性学习，某研究小组的同学根据所学的光学知识，设计了一个测量液体折射率的仪器，如图4所示．在一圆盘上，过其圆心O 作两条互相垂直的直径BC 、EF ，在半径OA 上，垂直盘面插下两枚大头针P 1、P 2，并保持P 1、P 2位置不变，每次测量时让圆盘的下半部分竖直进入 液体中，而且总使得液面与直径BC 相平，EF 作为界面的法线，而后在图中右上方区域 观察P 1、P 2的像，并在圆周上插上大头针P 3，使P 3正好挡住P 1、P 2的像，同学们通过 计算，预先在圆周EC 部分刻好了折射率的值，这样只要根据P 3所插的位置，就可直接 读出液体折射率的值，则：(1)若∠AOF ＝30°，OP 3与OC 的夹角为30°，则P 3处所对应的折射率的值为________．(2)图中P 3、P 4两位置哪一处所对应的折射率的值大？答：________________________________________________________________________.(3)作AO 的延长线交圆周于K ，K 处所对应的折射率值应为________.1．关于“测定玻璃的折射率”的实验中，下列说法中不正确的是 ( )A ．有一组入射角(θ1≠0)和折射角，便可以得出玻璃的折射率B ．在本实验中采用玻璃砖，这是因为只有玻璃砖才能测出玻璃的折射率C ．本实验的各项步骤，都是为了找到给定的入射角的折射角而设计的D ．棱镜、半圆形玻璃砖等都可以用来测定玻璃的折射率2．用两面平行的玻璃砖测定玻璃的折射率的实验中，已画好玻璃砖界面aa ′和bb ′，若不慎将玻璃砖向上平移了一些，放在图5所示的位置上，而实验中其他操作均正确，则测得的折射率将 ( ) A ．偏大 B ．偏小 C ．不变 D ．无法确定3．在用插针法测定玻璃砖折射率的实验中，甲、乙、丙三位同学在纸上画出的界面aa ′、bb ′与玻璃砖位置的关系分别如图6①、②和③所示，其中甲、丙两同学用的是矩形玻璃砖，乙同学用的是梯形玻璃砖．他们的其他操作均正确，且均以aa ′、bb ′为界面画图7图8 图9光路图，则图 6甲同学测得的折射率与真实值相比________(填“偏大”“偏小”或“不变”)． 乙同学测得的折射率与真实值相比________(填“偏大”“偏小”或“不变”)． 丙同学测得的折射率与真实值相比________．4．如图7所示，某同学用插针法测定一半圆形玻璃砖的折射率，在平铺的白纸上垂直纸面插上大头针P 1、P 2确定入射光线，并让入射光线过圆心O ，在玻璃砖(图中实线部分)另一侧垂直纸面插大头针P 3，使P 3挡住P 1、P 2的像，连接OP 3.图中MN 为分界面，虚线半圆与玻璃砖对称，B 、C 分别是入射光线、折射光线与圆的交点，AB 、CD 均垂直于法线并分别交法线于A 、D 点． (1)设AB 的长度为l 1，AO 的长度为l 2，CD 的长度为l 3，DO 的长度为l 4，为较方便地表示出玻璃砖的折射率，需用刻度尺测量______，则玻璃砖的折射率可表示为____________．(2)该同学在插大头针P 3前不小心将玻璃砖以O 为圆心顺时针转过一小角度，由此测得玻璃砖的折射率将________(填“偏大”、“偏小”或“不变”)．5．用三棱镜做测定玻璃折射率的实验，先在白纸上放好三棱镜，在棱镜的一侧插入两枚大头针P 1和P 2，然后在棱镜的另一侧观察，调整视线使P 1的像被P 2的像挡住，接着在眼睛所在的一侧插两枚大头针P 3、P 4，使P 3挡住P 1、P 2的像，P 4挡住P 3和P 1、P 2的像，在纸上标出的大头针的位置和三棱镜轮廓如图8所示．(1)在本题的图上画出所需的光路．(2)为了测出棱镜玻璃的折射率，需要测量的量是________，________，在图上标出它们．(3)计算折射率的公式是n ＝________.6. 用圆弧状玻璃砖做测定玻璃折射率的实验时，先在白纸上放好圆弧状玻璃砖，在玻璃砖的一侧竖直插上两枚大头针P 1、P 2，然后在玻璃砖的另一侧观察，调整视线使P 1的像被P 2的像挡住．接着在眼睛所在的一侧插两枚大头针P3和P4，使P3挡住P1和P2的像，P4挡住P3及P1和P2的像．在纸上已标出大头针位置和圆弧状玻璃砖轮廓如图9所示(O为两圆弧圆心，图中已画出经过P1、P2点的入射光线)(1)在图上补画出所需的光路．(2)为了测出玻璃砖的折射率，需要测量入射角θ1和折射角θ2，请在图中标出这两个角．(3)用所测物理量计算折射率的公式是n＝____________.(4)为了保证在弧面CD得到出射光线，实验过程中，光线在弧面AB的入射角应尽量________(“小一些”或“无所谓”或“大一些”)．答案课堂探究例1 (1)、(2)见解析 (3)sin θ1sin θ2 例2 (1)l 22＋l 23 sin θ1l 3(2)1＋sin 2θ2 (3)>例3 (1) 3 (2)P 4对应的折射率的值大(3)1随堂训练1．B2．C [经过玻璃砖的光路如图中实线所示，由于所作的玻璃砖分界线不是实际的分界线，如图中虚线所示，由几何知识可知，测出 的折射角与真实的折射角相同．]3．偏小 不变 可能偏大，可能偏小，也可能不变4．(1)l 1和l 3l 1l 3(2)偏大 5．见解析解析 (1)光路图如图所示，画出通过P 1、P 2的入射光线，交AC 面于O ，画出通过P 3、P 4的出射光线交AB 面于O ′，连接OO ′，则光线OO ′就是入射光线P 1P 2在三棱镜中的折射光线．(2)在所画的图上注明入射角θ1和折射角θ2，并画出虚线部分，用量角器量出θ1和θ2(或用直尺测出线段EF 、OE 、GH 、OG 的长度)．(3)n ＝sin θ1sin θ2(或因为sin θ1＝EF OE ，sin θ2＝GH OG ，则n ＝EF /OE GH /OG ＝EF ·OG OE ·GH)． 6．(1)、(2)见解析 (3)sin θ1sin θ2(4)小一些 解析 (1)光路图如图所示．(2)入射角θ1和折射角θ2如图中所示。
