双目视觉传感器系统

双目视觉传感器的工作原理双目视觉传感器是一种能够模拟人眼视觉的传感器，它可以通过两个摄像头来获取物体的三维信息。

其工作原理类似于人眼，即通过两个不同位置的视角，通过计算两个视角之间的差异来推测物体的深度信息。

在双目视觉传感器中，两个摄像头的位置和朝向是非常关键的。

它们的位置应该相对固定，且朝向应该是向前的，这样才能够最大限度地模拟人眼视觉。

一般来说，双目视觉传感器会对两个摄像头进行校准，以确保它们的位置和朝向是准确的。

当双目视觉传感器开始工作时，它会同时捕捉两个摄像头所看到的图像。

然后，它会将这些图像传输到计算机上进行处理。

在处理过程中，计算机会先对两个图像进行匹配，以找出它们之间的共同点。

然后，它会计算两个摄像头之间的差异，以推测物体的深度信息。

具体来说，计算机会首先对两个图像进行校准，以确保它们的比例和角度是相同的。

然后，它会使用一种称为立体匹配的算法来找出两个图像之间的共同点。

这个算法会比较两个图像中的像素，以找出它们之间的相似之处。

一旦找到了共同点，计算机就可以计算出它们之间的距离。

在计算距离时，计算机会使用三角测量法。

具体来说，它会将两个摄像头和物体之间的三角形进行计算，以推测物体的深度信息。

这个过程中，计算机会使用一些基本的三角函数，如正弦、余弦和正切。

通过这些函数，计算机可以准确地计算出物体的深度信息。

总的来说，双目视觉传感器的工作原理非常类似于人眼。

它使用两个摄像头来模拟人眼的视觉，然后通过计算机进行处理和分析。

这种传感器可以广泛应用于机器人、自动驾驶和虚拟现实等领域，因为它可以准确地获取物体的深度信息，从而实现更加精确的控制和交互。

双目视觉传感器的工作原理
双目视觉传感器是一种模仿人类双眼视觉系统的传感器，通过两个相互独立的摄像头来获取环境中的信息，并通过计算机算法将这些信息整合在一起，实现深度感知和三维重建。

其工作原理可以简单分为成像、匹配和计算三个步骤。

双目视觉传感器中的两个摄像头分别拍摄同一场景，由于两个摄像头之间的距离已知，因此在成像阶段可以通过两个摄像头拍摄到的图像来获取场景的深度信息。

这两个图像经过预处理后，会被传输到计算机中进行处理。

接下来是匹配阶段，双目视觉传感器会通过计算机算法将两个图像中的对应像素点进行匹配，找出它们在空间中的位置关系。

这个过程可以通过特征点匹配、立体匹配等方法来实现，通过精确的匹配算法，可以获取到像素点之间的视差信息，从而计算出物体的深度。

最后是计算阶段，通过已知的摄像头间距、匹配像素点的视差信息以及相机的内外参数等信息，可以利用三角测量法来计算出场景中物体的三维坐标信息。

通过这种方式，双目视觉传感器可以实现对环境中物体距离的准确感知，为机器人导航、环境建模、物体识别等应用提供重要支持。

双目视觉传感器的工作原理借鉴了人类双眼视觉系统的原理，通过两个摄像头协同工作，实现了对环境的立体感知和深度重建。

它在
机器人、自动驾驶、安防监控等领域有着广泛的应用，为智能设备的发展提供了强大的支持。

随着计算机视觉和人工智能技术的不断发展，双目视觉传感器的应用前景将更加广阔，为人类社会的进步和发展带来更多的可能性。

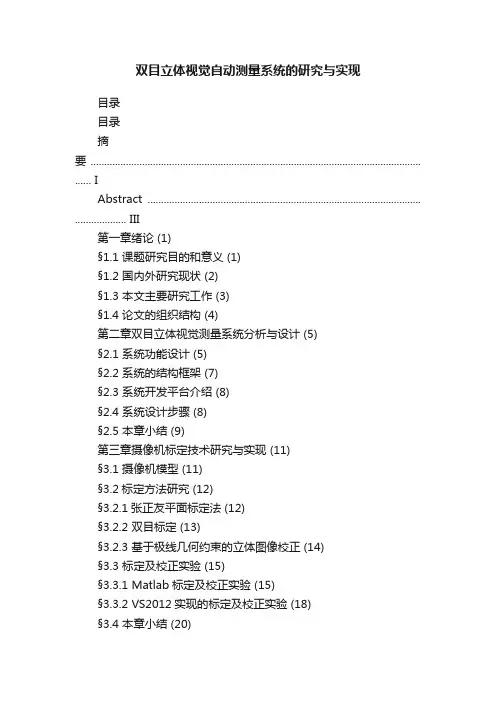

双目立体视觉自动测量系统的研究与实现目录目录摘要 .......................................................................................................................... (I)Abstract ..................................................................................................... . (III)第一章绪论 (1)§1.1 课题研究目的和意义 (1)§1.2 国内外研究现状 (2)§1.3 本文主要研究工作 (3)§1.4 论文的组织结构 (4)第二章双目立体视觉测量系统分析与设计 (5)§2.1 系统功能设计 (5)§2.2 系统的结构框架 (7)§2.3 系统开发平台介绍 (8)§2.4 系统设计步骤 (8)§2.5 本章小结 (9)第三章摄像机标定技术研究与实现 (11)§3.1 摄像机模型 (11)§3.2标定方法研究 (12)§3.2.1张正友平面标定法 (12)§3.2.2 双目标定 (13)§3.2.3 基于极线几何约束的立体图像校正 (14)§3.3 标定及校正实验 (15)§3.3.1 Matlab标定及校正实验 (15)§3.3.2 VS2012实现的标定及校正实验 (18)§3.4 本章小结 (20)第四章立体匹配、视差优化以及双目测量 (21) §4.1 立体匹配算法及其改进 (21)§4.1.1 BM算法 (21)§4.1.2 SGBM算法 (23)§4.1.3 改进的SGBM算法 (25)§4.2 提出的基于前景检测的视差优化算法 (29) §4.2.1 前景目标提取 (29)§4.2.2 最小二乘法优化视差 (29)§4.2.3 该算法的实验效果及分析 (31)§4.3 双目测量 (32)§4.4 自动测量方法 (33)V万方数据目录§4.4.1 三维重投影 (33)§4.4.2 计算最小外接矩形框 (34)§4.4.3 测量过程 (36)§4.5 本章小结 (37)第五章系统研发和应用实例 (39)§5.1 系统概述 (39)§5.1.1 开发环境 (39)§5.1.2 运行环境 (39)§5.2 系统界面设计 (40)§5.3 系统主要功能验证及测量结果分析 (40) §5.3.1 双目标定 (40)§5.3.2 半自动测量 (44)§5.3.3 自动测量 (46)§5.3.4 系统测量结果精度分析 (49)§5.3.5 软件操作命令一览 (51)§5.4 本章小结 (53)第六章工作总结与展望 (55)§6.1 工作总结 (55)§6.2 课题展望 (56)参考文献 (57)致谢 (61)作者在攻读硕士研究生期间主要研究成果 (63)VI万方数据第一章绪论第一章绪论§1.1 课题研究目的和意义视觉是人类认知和感知外界信息的主要途径，而随着信息技术的发展，计算机的存储更加快捷运算更加快速，智能机器人开始模仿人类完成各种工作，甚至完成人类无法完成的事情。

双目相机在机器人手眼标定中的应用双目相机在机器人手眼标定中的应用机器人视觉系统是现代机器人技术中的重要组成部分，而双目相机作为一种常见的视觉传感器，其在机器人手眼标定中的应用尤为重要。

机器人手眼标定是指确定机器人手部（机械臂）和眼部（相机）之间的准确关系，使机器人能够根据相机图像进行精确的操作和定位。

以下是双目相机在机器人手眼标定中的应用步骤：第一步：准备标定板首先，需要准备一个标定板，通常使用黑白相间、大小合适的棋盘格标定板。

该标定板上的方格应尽可能保持水平和垂直，以便于后续标定过程的准确性。

第二步：安装相机和机器人手部将双目相机安装在机器人手部的末端，确保相机与机器人工作空间之间没有干涉。

同时，需要固定相机和机器人手部的位置，以保持标定板与相机之间的相对位置稳定。

第三步：采集图像数据通过控制机器人手部的运动，使标定板在相机的视野范围内以不同的姿态和位置进行移动。

在每个姿态和位置下，相机会拍摄到标定板的图像。

需要多次采集不同姿态和位置下的图像数据，以提高标定的准确性和鲁棒性。

第四步：提取特征点对于每张拍摄到的图像，通过图像处理算法提取标定板上的特征点。

常见的特征点提取算法包括角点检测和SIFT算法。

特征点的提取应该具有鲁棒性和准确性，以确保标定的准确性。

第五步：计算相机的内外参数通过特征点的坐标和相机的几何关系，可以计算出相机的内外参数。

内参数包括相机的焦距、主点位置和畸变参数等，外参数包括相机的旋转矩阵和平移矩阵。

这些参数描述了相机的成像特性和相机与机器人手部之间的几何关系。

第六步：计算机器人手部的关节坐标系根据相机的外参数和机器人手部的运动学模型，可以计算出机器人手部在世界坐标系下的位置和姿态。

这样，就建立了机器人手部的关节坐标系与相机坐标系之间的准确关系。

第七步：验证标定结果最后，需要对标定结果进行验证。

可以使用新的标定板图像或其他物体来测试机器人手部的定位精度和准确性。

如果标定结果满足要求，则可以将双目相机用于机器人操作和定位任务。

双目成像原理(一)双目成像双目成像是计算机视觉领域中常用的一项技术，它模拟了人眼的双目视觉原理，通过两个摄像头拍摄同一物体，从而获得三维信息，实现深度感知和立体显示。

本文将从浅入深地介绍双目成像的相关原理。

单目成像的局限性在讲双目成像前，我们需要先了解一下单目成像的局限性。

单目成像是指使用一台摄像机拍摄同一物体，得到二维图像信息。

单目成像的缺陷在于，它无法获得物体的深度信息，只能得到二维信息，这就限制了它在很多场景下的应用，比如虚拟现实、机器人视觉、自动驾驶等领域。

双目成像原理双目成像是通过两个摄像机同时拍摄同一物体并记录下不同的角度和距离信息，从而得到三维立体信息的一种技术。

它的原理可以简述为：1.两个摄像头同时拍摄同一物体，得到两张图片。

2.将两张图片进行匹配，找出对应的像素。

3.根据两个摄像头之间的距离及像素的匹配关系，确定每个像素在三维空间中的位置。

4.利用三维数据创建虚拟场景，并将其展示在二维屏幕上，实现立体显示。

双目成像的优势相比单目成像，双目成像的优势主要在于：1.获得了物体的深度信息，可以实现深度感知，更加精准地识别物体，提高了识别准确率。

2.三维立体感更强，可以实现真正的立体显示，增加了用户体验。

3.实现立体成像的多种方式，可以根据场景需求自由选择不同方式，提高了适用性。

双目成像的应用双目成像在计算机视觉领域有着广泛的应用，例如：1.智能摄像头：可以通过双目成像技术实现智能分析、目标跟踪和人脸识别等功能。

2.虚拟现实：可以通过双目成像技术实现更加真实的虚拟现实体验，增加用户沉浸感。

3.自动驾驶：可以通过双目成像技术实现精准的障碍物检测和跟踪，提高自动驾驶安全性。

4.机器人视觉：可以通过双目成像技术实现机器人的环境感知和路径规划等功能。

双目成像的不足之处双目成像也有其局限性，主要表现在以下几个方面：1.双目成像需要使用两个相机同时进行拍摄，因此成本较高。

2.双目成像依赖于相机之间的距离和角度，因此在不同的场景下需要对相机进行不同的调整，调整不好会影响成像效果。

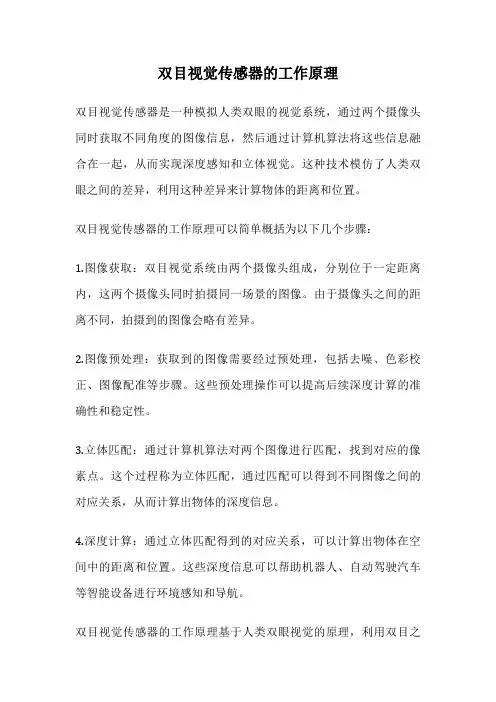

双目视觉传感器的工作原理
双目视觉传感器是一种模拟人类双眼的视觉系统，通过两个摄像头同时获取不同角度的图像信息，然后通过计算机算法将这些信息融合在一起，从而实现深度感知和立体视觉。

这种技术模仿了人类双眼之间的差异，利用这种差异来计算物体的距离和位置。

双目视觉传感器的工作原理可以简单概括为以下几个步骤：
1.图像获取：双目视觉系统由两个摄像头组成，分别位于一定距离内，这两个摄像头同时拍摄同一场景的图像。

由于摄像头之间的距离不同，拍摄到的图像会略有差异。

2.图像预处理：获取到的图像需要经过预处理，包括去噪、色彩校正、图像配准等步骤。

这些预处理操作可以提高后续深度计算的准确性和稳定性。

3.立体匹配：通过计算机算法对两个图像进行匹配，找到对应的像素点。

这个过程称为立体匹配，通过匹配可以得到不同图像之间的对应关系，从而计算出物体的深度信息。

4.深度计算：通过立体匹配得到的对应关系，可以计算出物体在空间中的距离和位置。

这些深度信息可以帮助机器人、自动驾驶汽车等智能设备进行环境感知和导航。

双目视觉传感器的工作原理基于人类双眼视觉的原理，利用双目之
间的差异来获取立体信息。

相比单目视觉系统，双目视觉系统能够更准确地感知物体的距离和位置，从而更好地应用于各种智能设备中。

总的来说，双目视觉传感器通过模拟人类双眼视觉系统，利用双目之间的差异来获取立体信息，从而实现物体的深度感知和立体视觉。

这种技术在机器人、自动驾驶汽车、智能监控等领域有着广泛的应用前景，可以帮助设备更准确地感知和理解周围环境，实现更智能的功能。

双目视觉标定原理嘿，朋友们！今天咱来聊聊双目视觉标定原理。

这玩意儿啊，就好像是给我们的眼睛装上了一个超级精准的导航仪！你看啊，我们的两只眼睛为啥能让我们看到立体的世界呢？这就是双目视觉的神奇之处啦！它就像是两个小伙伴，一起合作来搞清楚周围物体的形状和位置。

想象一下，我们在看一个物体的时候，左眼看到的和右眼看到的是稍微有点不一样的，就好像是从两个不同的角度去观察。

这一点点的差别可重要了，通过对这些差别的分析和计算，我们就能知道这个物体离我们有多远，有多大啦！双目视觉标定呢，就是要搞清楚这两个“眼睛”的一些特性和参数，让它们能更好地配合工作。

这就好比是给两个小伙伴制定一套规则，让他们能更默契地行动。

比如说，我们得知道每个眼睛的焦距是多少呀，它们之间的距离是多少呀等等。

这些参数就像是密码一样，只有搞清楚了，才能让双目视觉系统发挥出最大的威力。

你说这是不是很神奇？就好像我们在给眼睛做一次精心的调试，让它们能更准确地看清这个世界。

要是没有这个双目视觉标定，那可就乱套啦！我们看到的东西可能就会模糊不清，或者根本不知道物体的准确位置和大小。

那可不行，我们得靠它来准确地判断周围的环境，避免撞到东西或者出什么差错呀。

而且啊，这个双目视觉标定原理在很多领域都有大用处呢！比如机器人领域，让机器人也能像我们一样有“立体视觉”，这样它们就能更好地完成各种任务啦。

还有自动驾驶，要是没有准确的双目视觉标定，那车子怎么能安全地在路上跑呢？所以啊，大家可别小看了这个双目视觉标定原理，它可是让我们的世界变得更加精彩和安全的重要法宝呢！我们应该好好去了解它，探索它的奥秘，让它为我们的生活带来更多的便利和惊喜！这不就是科技的魅力所在嘛！你说是不是呀？。

大疆m300rtk自动避障原理
大疆M300 RTK的自动避障原理主要依赖于多种传感器和计算机视觉技术。

具体来说，M300 RTK采用了以下几种传感器：
1.超声波传感器：主要用于测距，特别是在M100和其他消费级无人机中。

2.红外传感器：在悟2、精灵4、M300 RTK等无人机上都有应用，利用红外
线进行测距。

3.双目视觉传感器：这种传感器在大疆几乎所有带避障的无人机上都有应用，
其原理是通过像人眼一样的视差来获得空间深度数据，进而判断障碍物的距离。

4.单目视觉传感器：在御2上有应用，主要依赖算法来推断距离。

M300 RTK的前后左右上下六个面都同时安装有视觉和红外传感器，这种六向环境感知能力使得M300 RTK可以实时检测周围障碍物的位置，实现避障功能。

此外，M300 RTK的视觉系统可以感知障碍物的范围是前后左右0.7-40m、上下0.6-30m，而红外感知系统的范围是0.1-8m。

用户还可以通过遥控器的Pilot飞行app调整避障安全距离，以适应不同作业场合的需求。

综上所述，大疆M300 RTK的自动避障原理主要是通过多种传感器和计算机视觉技术来实现的，这使得无人机在复杂环境下飞行更加安全。

双目视觉传感器系统视觉检测广泛地应用于工件的完整性、表面平整度的测量:微电子器件(IC芯片、PC板、BGA)等的自动检测;软质、易脆零部件的检测;各种模具三维形状的检测;机器人的视觉导引等。

最具有吸引力的是由视觉传感器阵列组成的大型物体(如白车身)空间三维尺寸多传感器视觉检测系统。

双目视觉传感器由两台性能相同的面阵CCD摄像机组成,基于立体视差的原理,可完成视场内的所有特征点的三维测量,尤其是其它类型的视觉传感器所不能完成的测量任务,如圆孔的中心、三棱顶点位置的测量等。

因此,双目视觉传感器是多传感器视觉检测系统的主要传感器之一。

要实现双目视觉传感器直接测量大型物体关键点的三维测量,就必须知道传感器的内部参数(摄像机的参数)、结构参数(两摄像机间的位置关系)及传感器坐标系与检测系统的整体坐标系的关系(即全局标定)。

因此,在实际测量之前,先要对摄像机进行参数标定。

一般方法是,传感器被提供给整个系统使用前,就离线完成传感器的内部参数及结构参数的标定,采用一标准二维精密靶标及一维精密导轨,通过移动导轨来确定坐标系的一个坐标,通过摄像机的像面坐标及三个世界坐标的对应关系求得这些参数。

这种方法的缺点是:标定过程中,需要精确调整靶标与导轨的垂直关系,而且需多次准确移动导轨;同时标定过程的环境与实际测量的情形有差异;传感器在安装的过程中,易引起部分参数的变化,需多次的拆卸;摄像机还需进行全局标定。

由此可知标定的劳动强度大,精度难以保证。

本文提出了一种现场双目传感器的标定方法,只需先确定摄像机的部分不易变化的参数,其它参数在摄像机安装到整个系统后进行标定。

该方法大大地减少了上述因素的影响,能得到满意的标定精度。

双目视觉测量探头由2个CCD摄像机和1个半导体激光器组成，如下图所示。

半导体激光器作为光源,它发射出一点光源射到一柱状透镜上后变成一条直线。

该线激光投射到工件表面,作为测量标志线。

激光波长为650nm,其扫描激光线宽约为1mm。

双目视觉成像原理1.引言双目立体视觉(Binocular Stereo Vision)是机器视觉的一种重要形式，它是基于视差原理并利用成像设备从不同的位置获取被测物体的两幅图像，通过计算图像对应点间的位置偏差，来获取物体三维几何信息的方法。

融合两只眼睛获得的图像并观察它们之间的差别，使我们可以获得明显的深度感，建立特征间的对应关系，将同一空间物理点在不同图像中的映像点对应起来，这个差别，我们称作视差(Disparity)图。

双目立体视觉测量方法具有效率高、精度合适、系统结构简单、成本低等优点，非常适合于制造现场的在线、非接触产品检测和质量控制。

对运动物体（包括动物和人体形体）测量中，由于图像获取是在瞬间完成的，因此立体视觉方法是一种更有效的测量方法。

双目立体视觉系统是计算机视觉的关键技术之一，获取空间三维场景的距离信息也是计算机视觉研究中最基础的内容。

2.双目立体视觉系统立体视觉系统由左右两部摄像机组成。

如图一所示，图中分别以下标L和r标注左、右摄像机的相应参数。

世界空间中一点A(X，Y，Z)在左右摄像机的成像面C L和C R上的像点分别为al(ul，vl)和ar(ur，vr)。

这两个像点是世界空间中同一个对象点A的像，称为“共轭点”。

知道了这两个共轭像点，分别作它们与各自相机的光心Ol和Or的连线，即投影线alOl和arOr，它们的交点即为世界空间中的对象点A(X，Y，Z)。

这就是立体视觉的基本原理。

图1：立体视觉系统3.双目立体视觉相关基本理论说明3．1 双目立体视觉原理双目立体视觉三维测量是基于视差原理，图2所示为简单的平视双目立体成像原理图，两摄像机的投影中心的连线的距离，即基线距为b。

摄像机坐标系的原点在摄像机镜头的光心处，坐标系如图2所示。

事实上摄像机的成像平面在镜头的光心后，图2中将左右成像平面绘制在镜头的光心前f处，这个虚拟的图像平面坐标系O1uv的u轴和v轴与和摄像机坐标系的x轴和y轴方向一致，这样可以简化计算过程。

双目立体视觉技术简介1.什么是视觉视觉不仅是一个古老的研究课题，也是人类观察和认识世界的重要功能和手段。

人类从外部世界获得的信息中，约75%来自视觉系统。

多年来，用机器模拟人类的视觉功能一直是人们的梦想。

视觉神经生理学、视觉心理学，特别是计算机技术、数字图像处理、计算机图形学、人工智能等学科的发展，使计算机模拟人类视觉成为可能。

在现代工业自动化过程中，计算机视觉正成为提高生产效率、检测产品质量的关键技术之一，如机械零件的自动检测、智能机器人控制、生产线的自动监控等；在国防和航空航天领域，计算机视觉也具有重要意义，如运动目标的自动跟踪和识别、自主车辆导航和空间机器人的视觉控制。

人类视觉过程可以看作是一个从感觉到知觉的复杂过程，从狭义上来说视觉的最终目的是要对场景作出对观察者有意义的解释和描述；从广义上说，是根据周围的环境和观察者的意愿，在解释和描述的基础上做出行为规划或行为决策。

计算机视觉研究的目的使计算机具有通过二维图像信息来认知三维环境信息的能力，这种能力不仅使机器能感知三维环境中物体的几何信息(如形状、位置、姿态运动等)，而且能进一步对它们进行描述、存储、识别与理解，计算机视觉己经发展起一套独立的计算理论与算法。

2.什么是计算机双目立体视觉双目立体视觉(binocularstereovision)是机器视觉的一种重要形式，它是基于视差原理并利用成像设备从不同的位置获取被测物体的两幅图像，通过计算图像对应点间的位置偏差，来获取物体三维几何信息的方法。

融合两只眼睛获得的图像并观察它们之间的差别，使我们可以获得明显的深度感，建立特征间的对应关系，将同一空间物理点在不同图像中的映像点对应起来，这个差别，我们称作视差(disparity)图像，如图一。

图一。

视差图像双目立体视觉测量方法具有效率高、精度合适、系统结构简单、成本低等优点，非常适合于制造现场的在线、非接触产品检测和质量控制。

对运动物体（包括动物和人体形体）测量中，由于图像获取是在瞬间完成的，因此立体视觉方法是一种更有效的测量方法。
