2.4_中性点非直接接地电网单相接地故障的零序保护

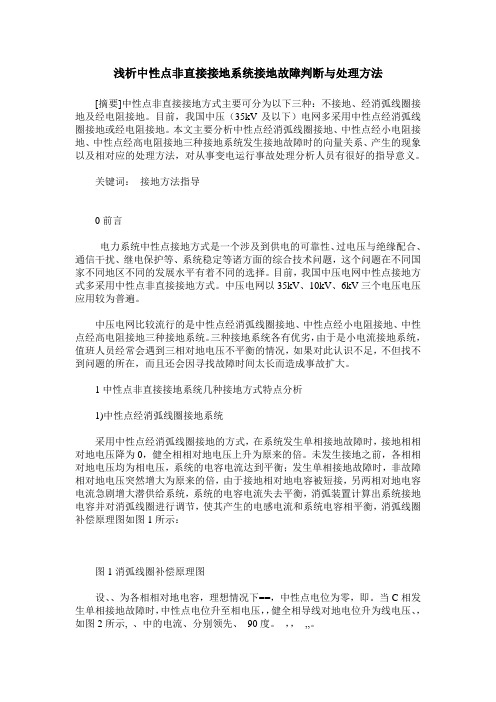

浅析中性点非直接接地系统接地故障判断与处理方法[摘要]中性点非直接接地方式主要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。

目前，我国中压（35kV及以下）电网多采用中性点经消弧线圈接地或经电阻接地。

本文主要分析中性点经消弧线圈接地、中性点经小电阻接地、中性点经高电阻接地三种接地系统发生接地故障时的向量关系、产生的现象以及相对应的处理方法，对从事变电运行事故处理分析人员有很好的指导意义。

关键词：接地方法指导0前言电力系统中性点接地方式是一个涉及到供电的可靠性、过电压与绝缘配合、通信干扰、继电保护等、系统稳定等诸方面的综合技术问题，这个问题在不同国家不同地区不同的发展水平有着不同的选择。

目前，我国中压电网中性点接地方式多采用中性点非直接接地方式。

中压电网以35kV、10kV、6kV三个电压电压应用较为普遍。

中压电网比较流行的是中性点经消弧线圈接地、中性点经小电阻接地、中性点经高电阻接地三种接地系统。

三种接地系统各有优劣，由于是小电流接地系统，值班人员经常会遇到三相对地电压不平衡的情况，如果对此认识不足，不但找不到问题的所在，而且还会因寻找故障时间太长而造成事故扩大。

1中性点非直接接地系统几种接地方式特点分析1)中性点经消弧线圈接地系统采用中性点经消弧线圈接地的方式，在系统发生单相接地故障时，接地相相对地电压降为0，健全相相对地电压上升为原来的倍。

未发生接地之前，各相相对地电压均为相电压，系统的电容电流达到平衡；发生单相接地故障时，非故障相对地电压突然增大为原来的倍，由于接地相对地电容被短接，另两相对地电容电流急剧增大潜供给系统，系统的电容电流失去平衡，消弧装置计算出系统接地电容并对消弧线圈进行调节，使其产生的电感电流和系统电容相平衡，消弧线圈补偿原理图如图1所示：图1消弧线圈补偿原理图设、、为各相相对地电容，理想情况下==，中性点电位为零，即。

当C相发生单相接地故障时，中性点电位升至相电压，，健全相导线对地电位升为线电压、，如图2所示, 、中的电流、分别领先、90度。

10kV变配电站单相接地与零序过电流保护有关问题分析微机保护装置有单相接地保护与零序过电流保护，单相接地保护又称为小电流接地选线。

单相接地保护与零序过电流保护是两种完全不同的保护.1 单相接地保护与零序过电流保护的区别1.1单相接地保护与零序过电流保护都需要安装零序电流互感器，但二者的作用完全不相同.单相接地保护用于电源中性点不接地的供电系统。

对于三相三线制供电系统，由于电源没有中性线（N线），只有三根相线穿过零序电流互感器时，零序电流互感器感应不出三相负荷不平衡电流，即零序电流，只能感应出三相对地不平衡电容电流，正常运行时此电流非常小，但在本供电系统发生单相接地故障后，就增加为全供电系统对地不平衡电容电流,它等于全供电系统一相对地电容电流的三倍.1.2 零序过电流保护用于电源中性点直接接地，或通过接地变压器接地的供电系统。

上述供电系统发生单相接地故障后，电源中性点通过大地和接地故障点形成回路,临时成为三相四线制供电系统，故障电流为非常大的短路电流。

所以电源中性点接地的供电系统单相接地故障称为单相对地短路。

此时只有三根相线穿过零序电流互感器时,零序电流互感器就可以感应出三相不平衡电流，即零序电流。

可以实现零序过电流保护。

2 电源中性点不接地的供电系统单相接地小电流接地选线2.1 电源中性点不接地的供电系统单相接地保护可选用小电流接地选线装置。

二次电路设计时将所有零序电流互感器和Y/Y/△(开口三角形）型电压互感器的开口三角形电压接到小电流接地选线装置的测量端子上,就可以检测出是某一路线路发生单相接地故障，然后进行报警或跳闸.需要跳闸时还应将跳闸输出接到所需要跳闸的回路。

二次电路接线比较多。

2。

2 微机保护装置都有单相接地保护后，保护原理与小电流接地选线装置完全相同，不仅节省了一套设备,可以直接跳闸，二次电路接线也简化了许多。

3 电源中性点不接地的供电系统单相接地保护的整定3。

1 电源中性点不接地的供电系统发生单相接地故障后，全供电系统接地相对地电压为零，对地电容电流也为零。

第三章 中性点直接接地系统的零序电流保护一、零序电流保护及其在系统中的作用不对称短路的计算相当于在短路点增加了一个额外附加阻抗的三相短路如下:可见零序电流的大小与系统运行方式有关。

但零序电流在零序网罗中的分布只与零序网络的结构以及变压器中性点接地的数目和位置有关。

图3-31（ b ）为其短路计算的零序等效网络。

在零序等效网络中，零序电流看成是故障点F 出现一个零序电压U F0产生的，其方向取由母线流向故障点为正。

零序电压的方向采用线路高于大地的电压为正。

这样，A 母线的零序是电压表示为。

11)(oT o oA Z I U ∙∙-= （3-48）该处零序电压与零序电流之间的相位差是由Z 0T1的阻抗角决定的，与线路的零序阻抗无关，线路两端零序功率方向实际上都是由线路流向母线，与正序功率的方向相反利用零序分量构成线路接地短路的继电保护装置，由于工作原理与结构简单，不受负荷电流影响，保护范围比较稳定，正确动作率高达97%等优点，在我国大接地电流系统的不同电压等级电网的线路上，广泛装设带方向性和不带方向性的多段式零序电流保护，作为反应接地短路的基本保护。

二、中性点直接接地系统变压器中性点接地原则中性点直接接地系统发生接地短路时，线路上零序电流的大小和分布，主要决定于电网中线路的零序阻抗和中性点接地变压器的零序阻抗以及中性点接地变压器的数目和位置，对于变压器中性点接地的原则：（1）发电厂及变电站低压侧有电源的变压器，若变电站中只有单台变压器运行，其中性点应接地运行，以防止出现不接地系统的工频过电压。

（2）自耦变压器和有绝缘要求的其它变压器其中性点必须接地运行；（3）T接于线路上的变压器，以不接地运行为宜。

当T接变压器低压侧有电源时，则应采取防止接地故障时产生工频过电压的措施，最好故障时将小电源解裂；（4）为防止操作过电压，在操作时应临时将变压器中性点接地，操作完毕后再将其断开。

（5）从保护的整定运行出发，还应做如下考虑：变压器中性点接地运行方式的安排，应尽量保持同一厂（站）内零序阻抗基本不变，如：有两台及以上变压器时，一般只将一台变压器中性点接地运行，当该变压器停运时，将另一台中性点不接地变压器中性点直接接地运行，并把它们分别接于不同的母线上，当其中的一台中性点直接接地变压器停运时，将另一台中性点不接地的变压器直接接地。

什么叫主变零序电压保护？1.中性点直接接地运行时的零序保护变压器零序保护由零序电流保护组成，电流元件接到变压器中性点电流互感器的二次侧。

为提高可靠性和满足选择性，变压器中性点均配置两段式零序电流保护，每段均设置两个延时。

零序保护I段的动作电流延时t1和t2与相邻元件单相接地保护I段相配合。

一般取t1=0.5～1.Os，而取t2=t1+△t为时限阶段。

零序保护I段以t1延时动作于母线解列，以缩小故障影响范围；动作后仍不能消除故障，再以t2延时动作于发变组解列灭磁。

设置I段的目的主要是对付母线及其附近的短路，因这类故障对电力系统影响特别严重，应尽快切除。

零序保护Ⅱ段的动作电流及相应的延时t3和t4与相邻元件零序保护的后备段相配合，而t4=t3+△t。

t3作用于母线解列，t4作用于解列灭磁。

为防止变压器与系统并列之前，在变压器高压侧发生单相接地而误跳母联断路器，零序保护动作于母线解列的出口回路应经主变高压侧断路器的辅助触点闭锁。

2.主变中性点不接地运行时的零序保护22OKV及以上的大型变压器高压绕组均采用分级绝缘，绝缘水平偏低，例如220kV变压器中性点冲击耐压为400kV，l0 min；工频耐压为200kV。

主变不接地运行时，单相接地故障引起的工频过电压将超过变压器中性点绝缘水平。

如220kV主变最高工作电压为242kV，而其中性点不能长时间耐受242/√3=140kV的稳态电压，同时暂态电压值可能高达252kV（取暂态系数为1.8），超过了工频过电压允许值200kV，这时中性点避雷器可能会在暂态过电压下放电。

避雷器按冲击过电压设计，热容量小，在工频过电压下放电后不能灭弧，将造成避雷器爆炸。

另外在系统故障引起断路器非全相跳、合闸时，若发生失步也会使中性点与地之间最高电压超过中性点耐压允许值，甚至引起避雷器爆炸。

对此,前述零序保护往往不能起到保护作用，故目前在变压器中性点装设了放电间隙作为过电压保护。

第一章填空题：1.电力系统继电保护应满足选择性速动性灵敏性可靠性四个基本要求;2.电力系统发生骨子后,总伴随有电流增大电压降低线路始端测量阻抗的减小电压与电流之间相位角变大3.电力系统发生故障时,继电保护装置应切除故障设备,继电保护装置一般应发出信号4.电力系统切除故障时的时间包括继电保护动作时间和断路器跳闸的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分,逻辑环节和执行输出组成;7.继电保护装置的测量部分是由被保护原件的某些运行参数与保护的整定值进行比较;选择题：8我国继电保护技术发展过了五个阶段,其发展顺序是CA机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型9电力系统最危险的故障CA单相接地 B两相短路 C 三相短路10电力系统短路时最严重的后果是CA电弧使故障设备损坏 B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性11.继电保护的灵敏度系数K1m要求CAK1m<1 BK1m=1 CK1m>112.线路保护一般装设两套,它们是 BA主保护B一套为主保护,另一套为后备保护C后备保护判断题：13.电气设备过负荷时,继电保护应将过负荷保护设备切除; 错14.电力系统继电保护装置通常应在保护选择性的前提下,使其快速动作; 对15.电力系统在不正常工作状态时,继电保护不但发出信号,同时也把不正常工作的设备切除错16.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流;错第二章1.瞬时电流速断保护的保护范围随运行方式和故障类型而变;2.瞬时电流速断保护的保护范围在被保护线路始端,在最小运行方式下,保护范围最小;3.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围,故只需带延时即保证选择性;4.线路装设过电流保护一般是为了作本线路的主保护和近后备保护及作相邻下一条线路的远后备保护 ;5.为使过电流保护在正常运行时不动作,其动作电流应大于最大负荷电流 ,为使过电流保护在外部故障切除后可靠返回,其返回电流应大于最大负荷电流 ;6.为保证选择性,过电流保护的动作时限应按阶梯原则整定,越靠近电源处的保护,动作时限越长 ;7.在三段式电流保护中,电流Ⅰ段又称为电流速断保护,电流Ⅱ段又称为限时电流速断保护,电流Ⅲ段又称为定时限过电流保护,并且由电流Ⅱ段联合工作构成本线路的主保护 ;8.装有三段式电流保护的线路,其首端故障时一般电流速断保护动作,末端故障时一般定时限过电流保护动作9.三段式电流保护中,最灵敏的是第Ⅲ段,因为 ;10.已知返回系数Kh ,可靠系数Kk,自启动系数Kzq,最大负荷电流Ifmax,三段式电流保护Ⅲ段的整定电流Idz = ;根据整定公式,为了保护动作的可靠性,要求返回系数Kh= ;11.在双侧电源网络中,方向性电流保护是利用判别短路功率的方向或电流、电压之间的相位角关系,判别放生故障的方向;12.为了减少和消除死区,功率方向继电器通常采用 90°接线方式,习惯上采用α=90°—d,α称为功率方向继电器的内角 ,要使功率方向继电器在各种相间短路请况下均能动作,α应满足 30°<α<60° ;当加入继电器电流端子上的电流为Ic时,加入继电器的端子电压是 Uab ；当加入继电器电流端子上的电流为IB时,加入继电器的端子电压是 UCA;13.采用90°接线方式的LG-11型功率方向继电器,其内角a=30°时,该继电器的灵敏角ψ1m为 ,该继电器用于线路阻抗角ψL为的线路上最灵敏;14.有一采用90°接线方式的LG-11型功率方向继电器,用于阻抗角ψL=55°的线路保护上,应选用使功率方向继电器内角α为 ,该继电器的动作区为15.双侧电源网络中的限时电流速断保护,当分支电路中有电源时,要考虑的影响,当分支电路为一并联的线路时,要考虑的影响,因此在整定值中引入一个16.电力系统零序电流保护采用三相五柱式电压互感器,其二次绕组接成开口三角形,则开口三角形出口MN端子上电压mn= 3o ,而零序电流过滤器j=a+b+c= 3o;17.中性点直接接地电网发生接地短路时,零序电流的大小和分布主要取决于变压器接地中性点的零序阻抗和送电线路的零序阻抗 ;18.中性点直接接地电网发生单相接地短路时,零序电压最高值应在故障点处,最低值在变压器接地中性点处;19.中性点直接接地电网中,零序保护的零序电流可以从取得,零序电压可以从取得;20.三段式零序电流保护由瞬时零序电流速断保护、限时零序电流速断保护和零序过电流保护组成;21.零序电流速断保护与反应相间短路的电流速断保护比较,其保护区广 ,而且没有死区；其灵敏性高、动作时限短 ;22.中性点经消弧线圈接地根据补偿程度可分为完全补偿、欠补偿和过补偿三种方式,实际应用中都采用过补偿方式,其中P=IL-IC∑/ IC∑称为过补偿度 ,一般取P= 5%~10% .选择题23.电流速断保护的动作电流应大于AA 被保护线路末端短路时的最大短路电流B. 线路的最大负载电流C. 相邻下一段路末端短路时的最大短路电流24.电流速断保护的保护范围在C运行方式下最小A. 最大B. 正常C. 最小25.双侧电源线路中的电流速断保护为提高灵敏性,方向元件应装在BA. 动作电流大的一侧B. 动作电流小的一侧C. 两侧26.若装有定时限过电流保护的线路,其末端变电所木线上有三条出线,各自的过电流保护动作时限分别为、、1S,则该线路过电流保护的时限应该定为BA.C.27.定时限过电流保护的动作电流需要考虑返回系数,是为了BA.提高保护的灵敏性B.外部故障切除后保护可靠返回C.解决选择性28.装有三段式电流保护的线路,当线路末端短路时,一般由C动作切除故障A.瞬时电流速断保护B.限时电流速断保护C.定时限过电流保护29.三段式电流保护中灵敏性最好的是C段B.Ⅱ段C.Ⅲ段30.三段式电流保护中,保护范围最小的是AA.Ⅰ段B.Ⅱ段C.Ⅲ段31.有一段线路,拟定采用两段式电流保护,一般采用三段式电流保护中的CA.Ⅰ、Ⅱ段B.Ⅰ、Ⅲ段C.Ⅱ、Ⅲ段32.双侧电源线路的过电流保护加方向元件是为了AA.解决选择性B.提高灵敏性C.提高可靠性33.双侧电源电网中,母线两侧方向过电流保护的方向元件当A可以省略A该保护的时限较长时B该保护的时限较短时C两侧保护的时限相等时34.考虑助增电流的影响,在整定距离保护Ⅱ段的动作阻抗时,分支系数应取AA大于1,并取可能的最小值B大于1,并取可能的最大值C小于1,并取可能的最小值35.在中性点直接接地电网中,发生单相接地短路时,故障点零序电流和零序电压的相依关系是AA电流超强电压约90度B电压超前电流约90度C电压电流同相位判断题36.瞬时电流速断保护的保护范围不随运行方式而变×37.瞬时电流速断保护在最小运行方式下保护范围最小√38.限时电流速断保护可以作相邻线路的完全的远后备保护×39.限时电流速断保护必须带时限,才能获得选择性√40.限时电流速断保护可以作线路的主保护√41.限时电流速断保护仅靠动作时限的整定即可保证选择性×42.整定定时限过电流保护的动作电流时,引入返回系数是Kh,由于电流继电器Kk＜1,故使保护的灵敏系数提高×43.越靠近电源处的过电流保护,时限越长√44.三段式电流保护中,电流速断保护最灵敏×45.三段式电流保护中,定时限过电流保护的保护范围最大√46.保护范围大的保护,灵敏性好√47.动作电流大的保护,其保护范围小√48.装有三段式电流保护的线路末端故障时,一般情况故障的切除时间为√49.装有三段式电流保护的线路,若由瞬时电流速断保护动作切除故障,则说明故障发生在线路末端 ×50.中性点非直接接地电网发生单相接地时出现零序电压,且电网各处零序电压相等 ×51.中性点不接地电网发生单相接地后,故障线路保护安装处的零序电容电流与非故障线路中的零序电容电流相位相反 √第三章1.距离保护是反应故障点只保护安装地点之间的距离,并根据距离的远近确定动作时间的一种保护;2.方向阻抗继电器当用幅值方式判断动作特性时满足｜ ｜≤｜｜继电器启动,当用相位比较方式判断动作特性时,用Z J 与Z J -Z zd 之间的相位差θ作为判别的依据,当｜arg J J Z Zzd Z -｜≤900,当｜arg JJ Z Zzd Z -｜>900 ,继电器不动作; 3.方向阻抗继电器幅值比较式电气动作方程为Zd J d J J Z I Z I U 2121≤-,则其相位比较式电气方程为J zd J JU Z I U ••-arg 90≤O 偏移阻抗继电器相位比较式电气动作方程为0090arg 90≤-+≤-JZd J zd J J U Z I Z I U αα,则其幅值比较式电气动作方程为00Z Z Z Z d Z J -≤-继电器的幅值比较回路可采用 |)Z -(Z I ||Z I -U |0Zd J 0J J •••≤ 和|Z 1I 21||Z -1I 21-U |Zd J Zd J J ）（）（αα+≤••• 两种类型;4.实用的方向阻抗继电器的插入电压来自两个方面P U • 和•U '5.若方向阻元件的整定阻抗为,则方向阻抗继电器比幅式动作方程为55≤-J Z ,其比相式动作方程为 O PU U 75arg ,=••6.便宜阻抗继电器比幅式动作方程为00Z Z Z Z d Z J -≤-,其比相式动作方程为|Z 1I 21||Z -1I 21-U |Zd J Zd J J ）（）（αα+≤•••其中α称为 ,当α=1时 其特性变为全阻抗机电器特性,当α=0时,其特性为方向阻抗继电器特性;7.圆特性阻抗继电器,Zd Z 为整定阻抗,J Z 为测量阻抗,比幅式阻抗继电器能够启动对方向阻抗继电器应满足的条件为zd zd J Z Z Z 2121≤-,偏移阻抗继电器应满足的条件为 O zd O J Z Z Z Z -≤-方向阻抗继电器的缺点是 偏移阻抗继电器的缺点是8.距离保护一般采用00接线方式,对反应BC 相间短路的阻抗继电器,加入继电器的电压为BC U •,加入继电器的电流为C B I I •-•;对反应A 相接地短路的阻抗继电器,加入继电器端子的电压为A U •,加入继电器端子的电流为 O A I K I ••+=39.阻抗继电器通常采用 0O 接线方式,该界限方式的优点是测量阻抗J Z 与 故障类型 无关,且基本不随运行方式变化;10.反应相间短路的阻抗继电器采用0O 接线方式时,若AB J U U ••=则J I •应为 B A I I •-• ,第三相电压为 011.未考虑助增电流的影响,在整定距离保护的 Ⅱ 段的动作阻抗时,应引入大于1的分支系数,并取可能的 最小运行方式 ;在校验距离III 段作 远后备 保护的灵敏系数时, 应引入大于1的分支系数,并取可能的 最大运行方式12.为考虑汲出电流的影响,在整定距离保护 I 段的动作阻抗时, 应引入小于1的分支系数,并取可能的 ;汲出电流将使距离保护II 段的测量阻抗 ,保护范围 ;13.故障点的过渡电阻,一般使测量阻抗 增大 ,保护范围 缩短 ;14.故障点的过渡电阻主要对距离保护的 I 段有影响,可采取的措施有：采用透镜特性阻抗继电器或采用偏移特性阻抗继电器;15.系统震荡对距离保护 I 段有影响,对 III 段没有影响16.三种圆特性的阻抗继电器中, 全阻抗阻抗继电器 受系统震荡的影响最大,透镜型继电器 受系统震荡的影响最小;17.为防止系统震荡引起保护误动,可以利用 负序零序分量元件 和 负序电流过滤器 构成震荡闭锁回路;选择题18三种圆特性的阻抗继电器中, C 偏移特性阻抗继电器 既能测量故障点的远近,又能判断故障点方向;19有一整定阻抗为 656Z zd ∠=Ω的方向阻抗继电器,当测量阻抗 205Z J ∠=Ω时,该继电器处于A 动作状态;20采用 0接线方式的阻抗继电器,当AB U =J U 时,J I 应为C A I21阻抗继电器通常采用 0接线方式,是因为C 在各种相同短路是,测量阻抗J Z 均为l Z22故障点过度电阻主要对距离保护A I段有影响;23从减小系统振荡的影响出发,距离保护的测量元件应采用C偏移特性阻抗继电器;24距离保护第III段不加振荡闭锁是因为B第III段带较长延时,可躲过振荡判断题Z落入第三象限时,全阻抗继电器不可能动作;对25当测量阻抗J26方向阻抗继电器的动作阻抗与测量阻抗的阻抗角Φ无关;×lm27有一方向阻抗继电器的整定阻抗为5.7∠时该继电器将动作;×30708∠,当测量阻抗为28调整方向阻抗继电器的灵敏角等于被保护线路的阻抗角,能使方向阻抗继电器在正方向短路时动作最灵敏;√29偏移特性阻抗继电器可以作距离I段的测量元件;√30采用 0接线方式的阻抗继电器相间短路时的测量阻抗与故障类型无关;√31BC两相短路是,接UAB和IA—IB以及接UCA和IC—IA的阻抗继电器测量阻抗将偏大;√32长线路的测量阻抗受故障点过渡电阻的影响比短线路大;√33故障点过渡电阻对距离保护I段影响较小;×34全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器大;√35分支电流对距离保护I、II段均有影响;√36外汲电流对距离保护II段测量阻抗偏小,保护范围缩小;×37系统振荡是距离保护I、II、III段均有可能舞动;×第四章1.填空题1线路纵差动保护是通过比较被保护线路首、末端电流的大小和相位的原理实现的,因此它不反应外部故障;2纵差保护的一次动作电流可按和两个条件进行选择,输电线纵联差动保护常采用环流法纵联差动保护和均压法两种原理接线;3在高频保护中,按高频通道传送信号的性质可分为传送闭锁、允许和跳闸三种类型;在高频闭锁距离保护中,其启动元件必须采用方向阻抗继电器;4电力系统高频保护是利用非故障线路靠近故障点一侧向本端及本线路对端发出高频闭锁信号,保证非故障线路不跳闸;5相差高频保护的基本原理是比较呗保护线路两侧__短路电流的相位__,而高频闭锁方向保护则是比较两侧__短路工作方向__;6相差高频保护是比较被保护线路两端的短路电流的相位;保护范围内部故障时,两端电流相位相同,由对端发出的高频脉冲电流信号不能填满空隙,保证了内部故障时两端跳闸,而当保护范围外部故障时,由于两端电流相位相反,由对端送来的高频脉冲电流信号正好填满空隙,使本端的保护闭锁;7相差高频保护中比相元件的作用是根据被保护线路两侧电流相位来判断是内部故障还是外部故障;2.选择题8外部短路时,方向闭锁高频保护是靠___B____来将两侧保护闭锁;A.两侧的发信机不发信B.近故障点侧的发信机发信C.远故障点侧的发信机发信9高频闭锁方向保护的功率方向元件___A____A.能反应所有类型的故障B.只能反应相间故障C.只能反应接地故障10方向闭锁高频保护发信机启动后,当判断为外部短路时,___C____A.两侧发信机立即停信B.两侧发信机继续发信C.反方向一侧发信机继续发信11高频保护用的高频阻滤器是直接串接在工频线路中的,所以对___C____A.工频电流有较大影响B.工频电流影响不大C.对线路有影响3.判断题12相差保护能做相邻元件的后备保护. ×13高频闭锁距离保护能作相邻元件的后备保护; √14高频阻波器的作用是将高频信号限制在被保护的输电线路以内,而不致穿越到相邻线路上去; √15在相差保护中,收信机收到连续高频信号时保护动作; √16高频保护的主要优点是能快速切除被保护线路全长范围内的故障; √17在相差高频保护中,收信机收到信号其间断角大于整定角时,保护电路动作;18高频保护中,收、发信机的主要作用是判别被保护线路是否故障;19高频闭锁方向保护,当两侧发信机同时发信,收信机同时受到高频信号后动作; √第五章（1）在单相自动重合闸中,根据网络界限和运行特点,常用的选相元件有电流选相元件 , 低电压选相元件和阻抗选相元件（2）重合闸与继电保护的配合一般采用自动重合闸前加速保护和自动重合闸后加速保护两种方式;第六章一填空题1,变压器采用的接线方式,在正常情况下三角形侧电流超前星形侧电流30°2,在变压器纵差动保护整定计算中引入同型系数是考虑两侧电流互感的型号不同对它们产生不平衡电流的影响3,接线变压器的纵差动保护,其相位补偿的方法是将变压器星形侧的TA接成三角形变压器三角形侧的TA接成星形4,变压器低电压启动的过电流保护的启动元件包括电流继电器和低压继电器;5,变压器瓦斯保护的作用是反应变压器油箱底部的各种短路故障及油面降低;6,变压器的轻瓦斯保护动作于信号,重瓦斯保护动作于跳闸;7,变压器过电流保护的作用是反应外部相间短路引起的过电流、并作为内部的相间短路后备保护;8,为了反应变压器绕组、引出线及套管的短路故障,应装设纵差动保护或者电流速断保护; 9,变压器励磁涌流波形有较大的间断角,而变压器内部短路时短路电流基本上是正弦波形; 10,在变压器励磁涌流中,除了大量的直流分量外,还有大量的高次谐波分量,其中以二次谐波为主;二．选择题11、Y、d11接线变压器纵差动保护采用电流相位补偿接线后,星形侧电流互感器流3入差动臂的电流是电流互感器二次电流的C、倍;12、Y、d11接线变压器纵差动保护采用电流相位补偿是为了消除A、变压器两侧电流相位不同产生的不平衡电流的影响;13、变压器纵差动保护是变压器的A、主保护;14、对于三相变压器,无论在任何瞬间合闸,至少有B、两相出现程度不等的励磁涌流;15、变压器的励磁涌流中,含有大量的直流分量及高次谐波分量,其中以A、二次谐波所占的比例最大;16、利用二次谐波分量制动原理构成的变压器纵差动保护,可以有效地躲过C、励磁涌流的影响;17、变压器低电压启动的过电流保护中的低电压继电器,一般接于电压互感器二次侧的B、相间电压上;18、变压器的电流速断保护与C、瓦斯保护配合以反应变压器绕组及变压器电源侧的引出线套管上的各种故障;19、瓦斯保护是变压器油箱内部故障的A、主保护;三．判断题20．变压器纵差动保护是油箱内、外部故障的一种有效保护方式×21,变压器油箱内部故障时,变压器的瓦斯保护和纵差动保护都动作了,说明这两种保护的保护范围相同×22,对接线变压器的纵差保护进行相位补偿,是为了消除由于两侧电流相位不同而产生的不平衡电流√23,利用二次谐波制动原理构成的变压器纵差动保护,能有效的躲过由于外部短路时,不平衡电流×24,影响变压器纵差动保护不平衡电流的因素很多,但采取相应措施后,均能将全部不平衡电流消除×25,变压器的纵差动保护是变压器的主保护√26,为了在正常运行和外部短路时流入变压器纵差动保护的电流为零,因此,该保护两侧应选用相同变比的电流互感器×第七章填空题（1）在电力系统中利用发电机固有的零序电压和三次谐波电压可以构成100%定子绕组接地保护,其中前者保护范围为定子绕组的85%处,而后者保护范围为零序电压保护不能保护的死区;（2）对于定子绕组的每一支路中性点侧都有引出端并双星形的发电机,可装设单继电器式的横联差动保护,该保护反应发电机定子绕组的匝间短路;（3）发电机定子绕组单相接地时,故障相对地电压等0 ,中性点对地电压______;（4）发电机的纵差动保护,反应发电机定子绕组及其引出线的相间短路;（5）当发电机电压系统的电容电流大于或等于5A时,发电机定子绕组单相接地保护应动作于跳闸的接地保护,小于5A时,保护应动作信号的接地保护;（6）发电机纵差动保护的断线监视继电器KA,接在差动保护上,为了防止外部短路时断线监视装置误发信号,KA的动作延时应大于发电机后备保护的时限;（7）发电机高灵敏度纵差动保护的动作电流,比发电机的额定功率大,但可保证电流互感器二次侧断线时,保护不误动作;（8）发电机定子绕组发生匝间短路时,机端三相对中性点电压不对称,因此出现零序电压;（9）发电机不对称运行或发生不对称短路时,定子绕组中得正常零序负序,分量电流将在-______回路中感应出二次谐波电流;（10）正常情况下,发电机中性点的三次谐波电压总是小于机端的三次谐波电压;（11）发动机失磁运行,将破坏电力系统的稳定运行,影响发电机的自身安全;（12）发电机失磁后,从系统吸收大量的无功功率,使系统瓦解;（13）发电机三相负荷不对称或定子绕组发生不对称短路时,定子绕组中的负序电流在转子中诱发出100Hz的电流,使转子附加发热;选择题（14）发电机纵动保护断线监视继电器的动作电流按躲开___A___来整定;A; 发电机的额度功率B; 发电机正常运行的不平衡电流C; 发电机外部短路时的不平衡（15）横差动电流保护,反应发电机定子绕组的___B____短路;A; 相间B; 匝间 C; 单相接地（16）发电机定子绕组接地时,中性点对地电压____C___;A; 为零 B; 上升为线电压C; 上升为相电压（17）发电机失磁后,从系统吸收____B__额定容量的功率;A: 大于 B：小于 C: 等于判断题（18）发电机的总差动保护,是发电机的主保护; √（19）发电机纵差动保护的保护范围为定子绕组,不包括其引出线×（20）任何结构形式发电机,都可以装设横差动保护来反应定子绕组的匝间短路×（21）无论是水轮发电机还是汽轮发电机,都可以带着励磁回路一点接地长期运行,因为发电机励磁回路-----点接地不会形成接地电流的通路,对发电机无直接危害; ×（22）发电机----变压器组的继电保护,应能反应变压器和发电机单独运行时可能出线的各种故障和不正常工作状态; √第八章（1）电力系统母线保护是基于正常运行及母线外部故障时bp I I ∑=,而当母线发生故障时 n /∑•=Id I （2）母线差动保护的差动继电器动作电流的整定按躲过 外部故障 时最大不平衡电 流和躲过 最大负荷 电流计算;（3）双母线同时运行时的母线保护,为了选择故障母线,可采用 母联回路电流 的 双母线完全差动保护或 差动回路电流 比较式母线差动保护（4）母联电流相位比较式母线差动保护,被比较相位的两个电流是 母联回路电流 和 差动回路电流（5）母联电流相位比较式母线差动保护的主要优点是：在 元件固定连接方式 被破 坏后,内部故障时仍能保证 选择性（6）按差动原理构成的母线保护,能够使保护动作具有 快速性 和 选择性 判断题（7）母线完全电流差动保护对所有连接元件上装设的电流互感器的变比应相等 ——对（8）对于中性点非直接接地电网,母线保护采用三相接线 ——————————错。
