低压电网中性点接地与不接地的利弊

什么是中性点接地？中性点接地与不接地，都有哪些优点和缺
点？
电力系统的中性点接地方式指的是变压器星型绕组中性点与大地的电气连接方式，我国的电力系统按照中性点接地方式的不同可划分为两大类：大电流接地方式和小电流接地方式。

简单地说大电流接地方式就是指中性点有效接地方式，包括中性点直接接地和中性点经低阻接地等。

小电流接地方式就是指中性点非有效接地方式，包括中性点不接地、中性点经高阻接地和中性点经消弧线圈接地等。

在大电流接地系统中发生单相接地故障时，由于存在短路回路，所以接地相电流很大，会启动保护装置动作跳闸。

在小电流接地系统中发生单相接地故障时，由于中性点非有效接地，故障点不会产生大的短路电流，因此允许系统短时间带故障运行。

这对于减少停电时间，提高供电可靠性是非常有意义的。

下面请看，中性点接地与不接地的优点与缺点，详细图解！。

低压电网中性点接地与不接地的利弊This model paper was revised by the Standardization Office on December 10, 2020低压电网中性点接地与不接地的利弊北京农业机械化学院电气化系罗光荣为了低压用电的安全，尤其是农业电网用电的安全，我国普遍推广使用触电保安器。

保安器分为电压型和电流型两大类，它们对电网我中点的接地有不同的要求，电压型保安器要求电网中点不直接接地（实际是经过保安器的内部阻抗接地），而安装电流型保安器，则要求中点直接接地，因此认真深入地研究低压电网中点接地方式的利弊，对于安全用电工作是一项十分迫切的任务。

并且它还关系到保安器研制工作的动向，为此我们对接地作一些分析。

一、国内外概况：根据国外资料，电力网发展的初期，低压电网对地都是绝缘的，中点不接地，但是后来随着高压电网的发展，使了降压变压器，由于高低压线圈可能相互短路，低压线圈对地产生高压，对电气设备及人身安全造成危害，因此出现了中点接地系统。

如今，低压电网中点接地已成为世界发展的趋势。

绝大多数国家都是采用中性点接地系统，这个总的发展方向是肯定的。

由于中点对地绝缘，在某些场合有一定的优点，但在一些特殊的场合，还采用中点不接地，例如日本的医院及游泳池，使用隔离变压器，中点就不接地。

有些有易燃气体的化工厂、煤矿等也采用中点对地绝缘。

日本也还有一些大工厂采用不接地方式，捷克在矿井采用500伏中点不接地系统。

我国解放前，低压电网，有接地的，也有不接地的，解放之后逐步趋于统一，就是380/220伏中点接地的低压电网。

但1962年以后有些省和地区，采用中点不接地系统，例如江苏省推广使用电犁，为了人身安全，安装简易型保安器，采用了不接地系统。

当时广东、河南有些地区也采用不接地系统。

目前我国广大农村，中点接地和不接地两种方式同时并用，为此我们有必要对其优缺点作一些探讨。

二、中点接地与非接地系统的优点缺点比较：1、不接地系统：优点：能限制接地电流当电网的容量较少时，对地的分布电容也小，如果绝缘电阻很高，则人触及带电体时，通过人体的电流仅为不大的电容电流（如图1），因此是安全的。

编号：SM-ZD-71752配电网中性点不同接地方式的优缺点Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改配电网中性点不同接地方式的优缺点简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

配电网中性点与参考地的电气连接方式，按运行需要可将中性点不接地、经消弧线圈接地、经（高、中、低值）电阻器接地、经低值电抗器接地及直接接地等。

这些中性点接地方式各具独有的优缺点。

1 配电网中性点不接地的优缺点配电网中性点不接地是指中性点没有人为与大地连接。

事实上，这样的配电网是通过电网对地电容接地。

中性点不接地系统主要优点：电网发生单相接地故障时稳态工频电流小。

这样·如雷击绝缘闪络瞬时故障可自动清除，无需跳闸。

·如金属性接地故障，可单相接地运行，改善了电网不间断供电，提高了供电可靠性。

·接地电流小，降低了地电位升高。

减小了跨步电压和接触电压。

减小了对信息系统的干扰。

减小了对低压网的反击等。

经济方面：节省了接地设备，接地系统投资少。

中性点不接地系统的缺点：a与中性点电阻器接地系统相比，产生的过电压高（弧光过电压和铁磁谐振过电压等），对弱绝缘击穿概率大。

b在间歇性电弧接地故障时产生的高频振荡电流大，达数百安培，可能引发相间短路。

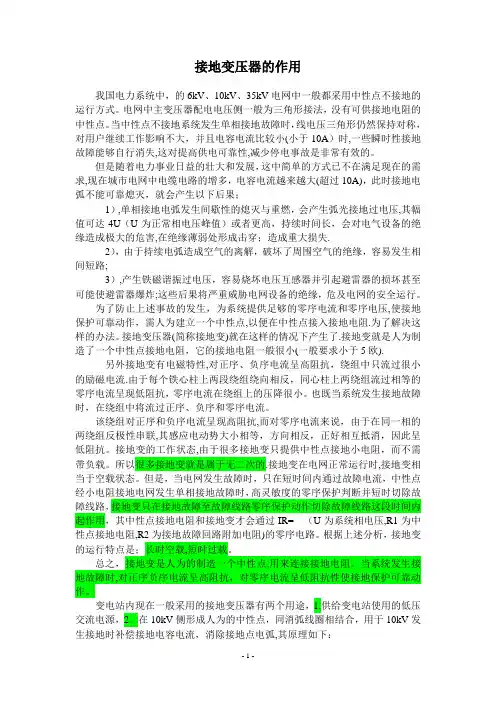

接地变压器的作用我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小(小于10A）时,一些瞬时性接地故障能够自行消失,这对提高供电可靠性,减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求,现在城市电网中电缆电路的增多，电容电流越来越大(超过10A)，此时接地电弧不能可靠熄灭，就会产生以下后果；1）,单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压,其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿；造成重大损失.2），由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路;3）,产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸;这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压,使接地保护可靠动作，需人为建立一个中性点,以便在中性点接入接地电阻.为了解决这样的办法。

接地变压器(简称接地变)就在这样的情况下产生了.接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小(一般要求小于5欧).另外接地变有电磁特性,对正序、负序电流呈高阻抗，绕组中只流过很小的励磁电流.由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗,而对零序电流来说，由于在同一相的两绕组反极性串联,其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

接地变的工作状态,由于很多接地变只提供中性点接地小电阻，而不需带负载。

农村低压三相四线制中性点不接地好吗？黄景明福建省顺昌县水电局（353200）（一）中性点不接地优缺点分析比较1．在中性点不接地系统中，发生单相接地故障，不构成短路回路，非故障相对地电压会升高到相电压的倍。

因为低压设备绝缘裕量达500V，所以可不切断接地故障，在短时间内继续运行。

中性点直接接地系统发生单相接地故障时则要立即掉闸，也就是说，前者的供电可靠性较后者的供电可靠性高。

作为缺点之一，在中性点不接地低压电网中，发生一相接地，则非故障相对地电压上升为线电压380V，且中性线对地电压有220V，所以这种触电时的危险性超过中性点直接接地系统。

同时，也不允许长期单相接地运行，因为长期运行，可能引起非故障相绝缘薄弱的地方损坏而造成相间短路。

2．在中性点接地系统中，有时单相接地电流可能大于三相短路电流，因而可能影响到开关遮断容量的选择；同时由于发生单相接地要掉闸，动作比中性点不接地系统频繁，故增加了检修次数。

3．从系统稳定性的要求来看，在中性点直接接地系统中，发生单相接地时短路电流较大，会引起电压剧烈下降，可能导致系统动态稳定的破坏；而中性点不接地系统则不存在这问题。

4．对通讯与信号系统的干扰影响。

在中性点直接接地系统中，当发生单相接地时，由于存在接地电流，会使空间磁场不对称，或由于三相线路对地和对通讯、信号系统的电容不对称，因而当与通讯线同杆架设时，会对通讯和信号系统产生严重的干扰影响。

在中性点不接地系统中，干扰起主要作用的是静电感应；中性点直接接地起主要作用的则是电磁感应。

不接地系统的接地电容电流小，单相接地时，对电信线路几乎没有影响。

静电感应容易限制，而限制或消除电磁感应则比较困难。

因此，在中性点直接接地系统中，解决干扰影响较为复杂。

5．从安全用电角度分析。

如图1所示，低压电网中性点不接地时，电网对地是绝缘的，因此，当人体单相触电时，接触电压一般不超过10V，也无危险跨步电压，对人体没有危险。

这时通过人体的电流略小干线路的单相接地电容电流，并可以按下式近似进行计算：有关资料表明，人体可极限忍耐的电流值是30mA，且电压为50V及以下。

变压器中性点接地系统的优缺点1.缩小了系统的故障电压：中性点接地系统可以降低对地故障时的电压水平，从而减小对设备和人员的损害，提高电气安全性。

2.降低了短路电流：中性点接地系统通过接入合适的中性点接地电阻或感应电抗器，可以限制短路电流的大小，提高系统稳定性。

3.提高了系统可靠性：中性点接地系统可以有效地将故障电流从系统中断开，减少故障引起的整个系统停电。

4.减小了电容电流：中性点接地系统可以将系统的电容电流与地结合，减少电容干扰和浪费。

5.降低了隔离性要求：中性点接地系统因为减小了故障电压水平，所以对设备的绝缘和隔离性要求相对较低。

然而，变压器中性点接地系统也存在一些缺点：1.系统故障点较多：中性点接地系统存在多个接地点，因此容易引发接地故障，并且需要较为复杂的保护装置来检测和隔离这些故障。

2.增加了对保护装置的要求：中性点接地系统需要配备更复杂的保护装置，以便及时检测和隔离故障，并确保系统的安全运行。

3.对人员的电击风险：中性点接地系统中，因为接地点多，导致地电流分布不均，可能存在电击风险，需要加强人员对电压和接地的安全培训。

4.增加了系统的谐波问题：中性点接地系统会引入一定的谐波电流，导致系统中谐波电压的增加，可能会影响到其他设备的正常运行。

5.造成电力浪费：中性点接地系统中，因为将电容电流与地结合，可能会导致一部分无功功率在中性点和地之间流失，造成电力浪费。

综上所述，变压器中性点接地系统的优点包括缩小故障电压、降低短路电流、提高系统可靠性、减小电容电流和降低隔离性要求；而缺点主要体现在系统故障点多、要求更复杂的保护装置、增加对人员的电击风险、谐波问题和电力浪费等方面。

在设计和选择中，需要综合考虑系统的安全性、可靠性和经济性。

中性点接地系统分类及其优缺点中性点接地系统是电力系统中常见的一种保护措施，用于减少电力系统的短路故障时对设备和人员的损害。

中性点接地系统可以分为直接接地系统、小电阻接地系统和不对称接地系统三种类型。

不同类型的中性点接地系统具有不同的特点和优缺点。

1.直接接地系统：直接接地系统是指将电力系统的中性点与大地直接连通，并与大地形成有一定电阻的接地通路。

直接接地系统的优点包括：-设备简单：直接接地系统不需要添加额外的设备或装置，设备布置和维护较为简单。

-成本低廉：直接接地系统不需要大量的设备投资和维护费用，成本相对较低。

-适用性广泛：直接接地系统适用于大多数低电压电力系统。

直接接地系统的缺点包括：-地电压过高：直接接地系统存在着地电压过高的问题，在系统发生故障时，会导致接地电流增大，增加设备损坏的风险。

-故障隐患：直接接地系统一旦出现了接地故障，可能会导致电力系统的停运，对生产和生活造成不便。

2.小电阻接地系统：小电阻接地系统是指在中性点接地通路中添加一个小电阻，将接地电流限制在较低水平的接地系统。

小电阻接地系统的优点包括：-地电压低：相比于直接接地系统，小电阻接地系统的地电压较低，减少了设备损坏的风险。

-故障性能改善：小电阻接地系统能够提供较高的故障电流，使故障点更易于检测和定位，有利于故障的快速修复。

小电阻接地系统的缺点包括：-投资成本高：相比直接接地系统，小电阻接地系统需要添加电阻器等设备，投资成本较高。

-维护困难：小电阻接地系统的设备较多，维护和检修较为复杂，需要专业技术支持。

3.不对称接地系统：不对称接地系统是指将电力系统中性点的一相与大地直接接地，而其余相则通常通过电感、电容等器件接地。

不对称接地系统的优点包括：-地电压低：不对称接地系统能够通过合理设置接地电感和电容，将地电压限制在较低水平。

-故障定位准确：不对称接地系统能够通过检测故障电流和相位差，准确地确定故障点。

不对称接地系统的缺点包括：-技术较复杂：不对称接地系统需要精确地设置接地电感和电容，需要较高的技术水平。

中性点经电阻接地方式适用范围及优缺点引言在电力系统中，中性点经过电阻接地是一种常见的接地方式。

该方式通过在中性点接入一定的电阻，以将电网中的故障电流引导到地面。

本文将讨论中性点经电阻接地方式的适用范围及其优缺点。

适用范围中性点经电阻接地方式适用于低、中压电力系统，通常是在配电系统中使用。

以下是其主要适用范围的描述：1.低电压系统：中性点经电阻接地方式在低电压系统中应用广泛。

由于低压系统的短路电流较小，接地电阻通常较大，可以有效地限制故障电流的大小。

2.中电压系统：在中电压系统中，中性点经电阻接地方式也是一种常用的接地方式。

虽然中电压系统的短路电流较高，但通过选择合适的接地电阻值，仍然可以实现可靠的故障电流引导。

3.配电系统：中性点经电阻接地方式特别适用于配电系统。

配电系统通常包含大量的变压器和负载，电流较小。

中性点经电阻接地方式能够为这些系统提供经济实用的接地方法。

优点中性点经电阻接地方式具有以下优点：1.安全性：中性点经电阻接地方式可以有效地避免电网中出现的接地故障对人员和设备的危害。

通过引导故障电流到地面，可以防止电压过高对系统的进一步损坏。

2.经济性：与其他接地方式相比，中性点经电阻接地方式具有一定的经济性。

接地电阻的选择可以根据实际需求进行，因此可以满足不同系统的接地要求，同时减少了成本。

3.灵活性：中性点经电阻接地方式具有较高的灵活性。

电阻值可以根据实际需求进行调整，以满足不同系统的接地要求。

这也使得它更易于应用于各种不同的电力系统。

缺点中性点经电阻接地方式也存在一些缺点，需注意以下方面：1.效果受限：中性点经电阻接地方式的效果受限于接地电阻的大小。

如果选择的电阻值过大，可能导致故障电流无法及时引导到地面，影响系统的安全性。

2.部分故障电流仍在系统中循环：由于接地电阻的存在，部分故障电流仍然会在系统中循环，导致接地系统的功耗增加。

这可能对系统的运行效率和能源消耗产生一定影响。

结论中性点经电阻接地方式在低、中压电力系统中应用广泛，尤其适用于配电系统。

变压器中性点接地与不接地系统1.1 变压器中性点接地系统的优缺点：（1）优点：对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流Is，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可*性。

（2）缺点：对电源中性点接地系统，由于单相短路电流Is 很大，开关及电气设备等要选择较大容量，并且还能造成系统不稳定和干扰通讯线路等；1.2 变压器中性点不接地系统的优、缺点：（1）优点：对变压器中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小；另外单相接地可以运行一段时间，提高了供电的可*性。

（2）缺点：对变压器中性点不接地系统，当一相接地时，另两相对地电压升高倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。

2 各种电压等级供电线路的接地方式（1）在110kv及以上的高压或超高压系统中，一般采用中性点接地系统，其目的是为了降低电气设备绝缘水平，免除由于单相接地后继续运行而形成的不对称性。

（2）工厂供电系统采用电压在1kv~35kv，一般为中性点不接地系统，因工厂供电距离短，对地电容小（Xc 大），单相接地电流小，这样可以运行一段时间，提高了系统的稳定性和供电可*性，对通讯干扰小等优点。

在煤矿井下，我国、西德等国禁止中性点接地，其主要目的是为安全，减小了单相接地电流，但即使小的单相接地电流，煤矿井下也不允许存在，因此在煤矿井下，安装有检漏继电器，就是当电网对地绝缘阻抗降低到危险值或人触及一相导体或电网一相接地时，能很快地切断电源，防止触电、漏电事故，提前切断故障设备。

（3）1kv以下的供电系统（380/220伏），除某些特殊情况下（井下、游泳池），绝大部分是中性点接地系统，主要是为了防止绝缘损坏而遭受触电的危险。

3 电气设备的保护接地 3.1 保护接地将电气设备的金属外壳通过接地线与接地体相接，其原理是分流原理（如图1）。

电力系统中性点运行方式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。

我国电力系统目前所采用的中性点接地方式主要有三种：即不接地、经消弧线圈接地和直接接地。

小电阻接地系统在国外应用较为广泛，我国开始部分应用。

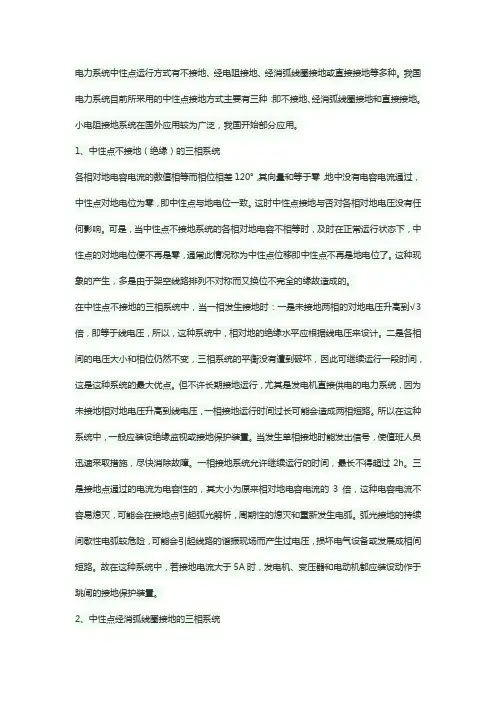

1、中性点不接地（绝缘）的三相系统各相对地电容电流的数值相等而相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位一致。

这时中性点接地与否对各相对地电压没有任何影响。

可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运行状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。

这种现象的产生，多是由于架空线路排列不对称而又换位不完全的缘故造成的。

在中性点不接地的三相系统中，当一相发生接地时：一是未接地两相的对地电压升高到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘水平应根据线电压来设计。

二是各相间的电压大小和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运行一段时间，这是这种系统的最大优点。

但不许长期接地运行，尤其是发电机直接供电的电力系统，因为未接地相对地电压升高到线电压，一相接地运行时间过长可能会造成两相短路。

所以在这种系统中，一般应装设绝缘监视或接地保护装置。

当发生单相接地时能发出信号，使值班人员迅速采取措施，尽快消除故障。

一相接地系统允许继续运行的时间，最长不得超过2h。

三是接地点通过的电流为电容性的，其大小为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发生电弧。

弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场而产生过电压，损坏电气设备或发展成相间短路。

故在这种系统中，若接地电流大于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。

2、中性点经消弧线圈接地的三相系统上面所讲的中性点不接地三相系统，在发生单相接地故障时虽还可以继续供电，但在单相接地故障电流较大，如35kV系统大于10A，10kV系统大于30A时，就无法继续供电。

配电网中性点不同接地方式的优缺点参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月配电网中性点不同接地方式的优缺点参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

配电网中性点与参考地的电气连接方式，按运行需要可将中性点不接地、经消弧线圈接地、经（高、中、低值）电阻器接地、经低值电抗器接地及直接接地等。

这些中性点接地方式各具独有的优缺点。

1 配电网中性点不接地的优缺点配电网中性点不接地是指中性点没有人为与大地连接。

事实上，这样的配电网是通过电网对地电容接地。

中性点不接地系统主要优点：电网发生单相接地故障时稳态工频电流小。

这样·如雷击绝缘闪络瞬时故障可自动清除，无需跳闸。

·如金属性接地故障，可单相接地运行，改善了电网不间断供电，提高了供电可靠性。

·接地电流小，降低了地电位升高。

减小了跨步电压和接触电压。

减小了对信息系统的干扰。

减小了对低压网的反击等。

经济方面：节省了接地设备，接地系统投资少。

中性点不接地系统的缺点：a与中性点电阻器接地系统相比，产生的过电压高（弧光过电压和铁磁谐振过电压等），对弱绝缘击穿概率大。

b在间歇性电弧接地故障时产生的高频振荡电流大，达数百安培，可能引发相间短路。

接地变压器的作用我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法,没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称,对用户继续工作影响不大，并且电容电流比较小(小于10A)时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多,电容电流越来越大（超过10A）,此时接地电弧不能可靠熄灭,就会产生以下后果;1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压,其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿；造成重大损失.2），由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路;3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸;这些后果将严重威胁电网设备的绝缘,危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作,需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法.接地变压器（简称接地变)就在这样的情况下产生了.接地变就是人为制造了一个中性点接地电阻,它的接地电阻一般很小（一般要求小于5欧）.另外接地变有电磁特性，对正序、负序电流呈高阻抗，绕组中只流过很小的励磁电流.由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗,零序电流在绕组上的压降很小.也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，而对零序电流来说,由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

接地变的工作状态，由于很多接地变只提供中性点接地小电阻，而不需带负载。

中性点接地与不接地的差异电力体系中性点工作办法有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。

中国电力体系现在所选用的中性点接本地式首要有三种：即不接地、经消弧线圈接地和直接接地。

小电阻接地体系在国外运用较为广泛，中国开端有些运用。

1、中性点不接地（绝缘）的三相体系各相对地电容电流的数值持平而相位相差120°，其向量和等于零，地中没有电容电流经过，中性点对地电位为零，即中性点与地电位一同。

这时中性点接地与否对各相对地电压没有任何影响。

但是，傍边性点不接地体系的各相对地电容不持往常，及时在正常工作状况下，中性点的对地电位便不再是零，通常此状况称为中性点位移即中性点不再是地电位了。

这种景象的发作，多是因为架空线路摆放不对称而又换位不彻底的要素构成的。

在中性点不接地的三相体系中，当一相发作接地时：一是未接地两相的对地电压添加到√3倍，即等于线电压，所以，这种体系中，相对地的绝缘水平应依据线电压来计划。

二是各相间的电压巨细和相位依然不变，三相体系的平衡没有遭到损坏，因而可持续工作一段时刻，这是这种体系的最大利益。

但不许长时直接地工作，分外是发电机直接供电的电力体系，因为未接地相对地电压添加到线电压，一相接地工作时刻过长或许会构成两相短路。

所以在这种体系中，通常应装设绝缘监督或接地维护设备。

当发作单相接地时能宣告信号，使值勤人员活络选用办法，从速消除缺陷。

一相接地体系容许持续工作的时刻，最长不得逾越2h。

三是接地址经过的电流为电容性的，其巨细为正内情对地电容电流的3倍，这种电容电流不简略暂停，或许会在接地址致使弧光解析，周期性的暂停和从头发作电弧。

弧光接地的持续间歇性电弧较风险，或许会致使线路的谐振现场而发作过电压，损坏电气设备或翻开成相间短路。

故在这种体系中，若接地电流大于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地维护设备。

2、中性点经消弧线圈接地的三相体系上面所讲的中性点不接地三相体系，在发作单相接地缺陷时虽还能够持续供电，但在单相接地缺陷电流较大，如35kV体系大于十A，十kV体系大于30A时，就无法持续供电。

变压器中性点接地方式优缺点的分析1.零序接地：零序接地指的是变压器的中性点通过零序电流予以接地，具体实施方式有星形接地和虚地法等。

零序接地的优点如下：（1）对系统的短路电流影响小。

由于变压器中性点接地，零序电流只有在发生相间短路时才会通过中性点，其他时候零序电流几乎为零，对系统的短路电流影响较小。

（2）提高系统的可靠性。

零序接地可以减小故障电流的大小，降低设备的故障损坏率，提高系统的可靠性。

（3）容错能力强。

当发生相间短路时，系统可以自动切断故障线路，减少对其他正常运行的线路的影响。

（4）适用范围广。

零序接地可以应用于不同电压等级和不同容量的变压器系统，具有较大的适用范围。

零序接地的缺点如下：（1）对设备安全影响大。

相间短路时，会形成高电压的电压极降。

如果设备绝缘不良，可能导致设备击穿，造成设备损坏。

（2）对故障的定位困难。

由于零序电流对地进行了接地，故障相地电流难以获得，因此对故障的定位会有一定的困难。

2.高阻抗接地：高阻抗接地指的是通过接地电阻来限制故障电流的流动。

高阻抗接地的优点如下：（1）降低设备损坏率。

高阻抗接地限制了故障电流的流动，减小了设备损坏的可能性。

（2）减少对系统的干扰。

高阻抗接地可以减少电网因短路引起的干扰，提高电网的稳定性和可靠性。

（3）提供多重故障电流路径。

高阻抗接地通过接地电阻的方式为故障电流提供多重路径，提高了设备的容错能力。

高阻抗接地的缺点如下：（1）设备造价较高。

高阻抗接地需要设置接地电阻器和监测装置，增加了设备的造价。

（2）需要额外的维护工作。

高阻抗接地需要定期检查接地电阻器的工作状态，进行维护和保养。

3.低阻抗接地：低阻抗接地指的是变压器中性点通过低阻抗接地装置进行接地。

低阻抗接地的优点如下：（1）对设备保护较好。

故障发生时，低阻抗接地可以迅速将故障电流引走，保护设备不受损坏。

（2）对故障定位有利。

低阻抗接地可以通过检测故障电流的幅值和相位来定位故障点，提高了故障定位的准确性。

浅谈配电网中性点不同接地方式的优缺点作者：饶海平来源：《读写算》2014年第48期【摘要】该文对配电网中性点接地方式以按中性点不接地、经消弧线圈接地、经电阻器接地、经低值电抗器接地和直接接地几种方式的优缺点进行了分析比较。

【关键词】配电网中性点接地比较配电网中性点与参考地的电气连接方式，按运行需要可将中性点不接地、经消弧线圈接地、经（高、中、低值）电阻器接地、经低值电抗器接地及直接接地等。

这些中性点接地方式各具独有的优缺点。

一、配电网中性点不接地的优缺点配电网中性点不接地是指中性点没有人为与大地连接。

事实上，这样的配电网是通过电网对地电容接地。

1、中性点不接地系统的主要优点有两方面：1）、电网发生单相接地故障时稳态工频电流小，这样如雷击绝缘闪络瞬时故障可自动清除，无需跳闸。

如金属性接地故障，可单相接地运行，改善了电网不间断供电，提高了供电可靠性。

接地电流小，降低了地电位升高，减小了跨步电压、接触电压，也减小了对信息系统的干扰和对低压网的反击等。

2）、经济方面：节省了接地设备，接地系统投资少。

2、中性点不接地系统的缺点有三方面：1）、与中性点电阻器接地系统相比，产生的过电压高（弧光过电压和铁磁谐振过电压等），对弱绝缘击穿概率大。

2）、在间歇性电弧接地故障时产生的高频振荡电流大，达数百安培，可能引发相间短路。

3）、至目前为止，故障定位难，不能正确迅速切除接地故障线路。

二、配电网中性点谐振接地（经消弧线圈接地）的优缺点配电网中性点谐接地是指配电网一个或多个中性点经消弧线圈与大地连接，消弧线圈的稳态工频感性电流对电网稳态工频容性电流调谐，故称谐振接地，其优点是使得接地故障残流小，接地故障就可能自清除。

因此，从优点来看中性点不接地系统和中性点消弧线圈接地系统两者都有更好。

而缺点来看中性点不接地系统和中性点消弧线圈接地系统亦全有仅是出现最大幅值弧光过电压概率小些。

这是因为消弧线圈降低了单相接地时的建弧率。

消弧线圈接地方式的使用是否成功很大程度上还取决于消弧线圈和跟踪系统，以及选线装置本身的可靠性。

我国电力系统中性点接地方式主要有两种，即：1、中性点直接接地方式（包括中性点经小电阻接地方式）。

2、中性点不直接接地方式（包括中性点经消弧线圈接地方式）。

中性点直接接地系统（包括中性点经小电阻接地系统），发生单相接地故障时,接地短路电流很大,这种系统称为大接地电流系统。

中性点不直接接地系统（包括中性点经消弧线圈接地系统），发生单相接地故障时，由于不直接构成短路回路,接地故障电流往往比负荷电流小得多，故称其为小接地电流系统。

在我国划分标准为fO∕Xl≤4~5的系统属于大接地电流系统,XO/X1 >4-5的系统属于小接地电流系统注：X0为系统零序电抗,Xl为系统正序电抗。

中性点直接接地中性点直接接地方式，即是将中性点直接接入大地。

该系统运行中若发生一相接地时，就形成单相短路，其接地电流很大，使断路器跳闸切除故障。

这种大电流接地系统，不装设绝缘监察装置。

中性点直接接地系统产生的内过电压最低，而过电压是电网绝缘配合的基础，电网选用的绝缘水平高低，反映的是风险率不同，绝缘配合归根到底是个经济问题。

中性点直接接地系统产生的接地电流大，故对通讯系统的干扰影响也大。

当电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。

中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。

此时，若工作人员误登杆或误碰带电导体，容易发生触电伤害事故。

对此只有加强安全教育和正确配置继电保护及严格的安全措施，事故也是可以避免的。

其办法是：①尽量使电杆接地电阻降至最小；②对电杆的拉线或附装在电杆上的接地引下线的裸露部分加护套；③倒闸操作人员应严格执行电业安全工作规程。

2中性点不接地中性点不接地方式，即是中性点对地绝缘，结构简单，运行方便，不需任何附加设备，投资省。

适用于农村IOkv架空线路为主的辐射形或树状形的供电网络。

该接地方式在运行中，若发生单相接地故障，其流过故隙点电流仅为电网对地的电容电流，其值很小称为小电流接地系统，需装设绝缘监察装置，以便及时发现单相接地故障，迅速处理，以免故障发展为两相短路，而造成停电事故。

配电网中性点不同接地方式的优缺点配电网中性点与参考地的电气连接方式，按运行需要可将中性点不接地、经消弧线圈接地、经（高、中、低值）电阻器接地、经低值电抗器接地及直接接地等。

这些中性点接地方式各具独有的优缺点。

1 配电网中性点不接地的优缺点配电网中性点不接地是指中性点没有人为与大地连接。

事实上，这样的配电网是通过电网对地电容接地。

中性点不接地系统主要优点：电网发生单相接地故障时稳态工频电流小。

这样·如雷击绝缘闪络瞬时故障可自动清除，无需跳闸。

·如金属性接地故障，可单相接地运行，改善了电网不间断供电，提高了供电可靠性。

·接地电流小，降低了地电位升高。

减小了跨步电压和接触电压。

减小了对信息系统的干扰。

减小了对低压网的反击等。

经济方面：节省了接地设备，接地系统投资少。

中性点不接地系统的缺点：a与中性点电阻器接地系统相比，产生的过电压高（弧光过电压和铁磁谐振过电压等），对弱绝缘击穿概率大。

b在间歇性电弧接地故障时产生的高频振荡电流大，达数百安培，可能引发相间短路。

c至目前为止，故障定位难，不能正确迅速切除接地故障线路。

2 配电网中性点谐振（消弧线圈）接地的优缺点配电网中性点谐接地是指配电网一个或多个中性点经消弧线圈与大地连接，消弧线圈的稳态工频感性电流对电网稳态工频容性电流调谐，故称谐振接地，目的是使得接地故障残流小，接地故障就可能自清除。

因此，中性点不接地系统的优点，中性点消弧线圈接地系统全有并更好些。

同样地，中性点不接地系统的缺点，中性点消弧线圈接地系统亦全有仅是出现最大幅值弧光过电压概率小些。

这是因消弧线圈降低了单相接地时的建弧率。

消弧线圈接地方式的使用是否成功很大程度上还取决于消弧线圈，跟踪系统，选线装置本身的可靠性。

3 配电网中性点直接接地的优缺点配电网中性点直接接地是指配电网中全部或部分变压器中性点没有人为阻抗加入的直接与大地（地网）充分连接。

使该电网处达到R0≤X1和X0/X1≤3。

中性点接地系统和不接地系统的差别中性点接地系统和不接地系统的差别电力系统中性点接地方式有直接接地与非直接接地两种，中性点非直接接地包括不接地或经消弧线圈接地。

中性点直接接地指电力系统中至少有一个中性点直接或经小电阻与接地装置相连接。

中性点直接接地系统保持中性点零电位，发生单相接地故障时，非故障相对地电压仍然为单相电压，数值不会升高，能够保证单相用电设备安全；但故障相电流增大，造成接于故障相的电气设备过电流，同时使电流保护动作，切断电源。

中性点非直接接地系统指电力系统中性点不接地或经消弧线圈、电压互感器、高电阻与接地装置相连接。

中性点非直接接地系统发生单相接地．故障时，接地故障电流很小，三相线电压数值不变，一般不需要立即停电；但非故障相对地电压升高，数值为原相电压的√3倍，因此，用电设备的绝缘水平需要按线电压考虑。

在我国110KV及以上基本为中性点直接接地，110KV以下为中性点不接地系统一般说的变电站电压等级都是说的线电压相电压把线电压除以根号3就可以了比如线压110KV 那么相压就是110KV除以根号3约等于63KV 中性点接地系统和中性点不接地系统评价电力的标准就是“安全性、经济性、灵活性和可靠性”，讨论变压器中性点接地方式，也是用这四性去判别的；在电力系统中，最容易出现的是单相接地事故，对于中性点不接地系统，当发生单相接地后，接地相的相电压降为零，未接地相的相电压升为线电压，即增加了根号3倍；1、在低压380/220V系统中，有许多单相用电设备，如果中性点不接地运行，则发生单相接地后，有可能未接地相电压升高，会因过电压烧毁家用电器，从安全性考虑，我们必须采用中性点直接接地系统，将中性点的电位牢牢固定在“0”；2、对中压系统，如6KV-66KV系统，大多是三相用电设备，且设备多在室外，出事的几率比较多，设备绝缘强度也比较高，即便出现了单相接地，未接地相电压升高也能承受，三相平衡对称的关系没有改变，也就是说三相系统还能正常运转，这时从可靠性考虑，还是在中压系统采用中性点不接地系统比较好；3、对于高压系统，如110KV以上的供电系统，电压高，设备绝缘考虑成本不会作得很大，如果中性点不接地，当单相接地时，未接地的二相就要能够承受根号3倍的过电压，瓷绝缘子体积就要增大近一倍，原来1米长的绝缘子就要增加到1.732米以上，不但制造起来不容易，安装也是问题，会使设备投资大大增加，另外110KV以上系统由于电压高，杆塔的高度也高，不容易出现单相接地的情况，因而就是出现了接地就跳闸也不会影响多少供电可靠性，因而从投资的经济性考虑，在110KV以上供电系统，我们多采用中性点直接接地系统。

变压器中性点接地与不接地的优缺点比较
变压器中性点接地与不接地的优缺点比较顾名思义：中性，不高也不低，为零。

中性点不接地的供电系统，是为了提高供电可靠性，若速断跳闸了可靠性就保证不了。

中性点不接地，发生单相对地短路时,大地的电位与接地的相线相同，并且与中性点不能形成回路。

在三相三线制电路中，接地改接零，所有接零保护的电器外壳与地之间将变成相电压,使电路不能正常工作，而且所有碰上外壳的人都会触电。

一变压器中性点接地与不接地的优缺点比较
1.1 变压器中性点接地系统的优缺点：
（1）优点：对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流Is ，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可靠性。

（2）缺点：对电源中性点接地系统，由于单相短路电流Is 很大，开关及电气设备等要选择较大容量，并且还能造成系统不稳定和干扰通讯线路等；
1.2 变压器中性点不接地系统的优、缺点：
（1）优点：对变压器中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小；另外单相接地可以运行一段时间，提高了供电的可靠性。

（2）缺点：对变压器中性点不接地系统，当一相接地时，另两相对地电压升高倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。

1 / 11 / 1。
