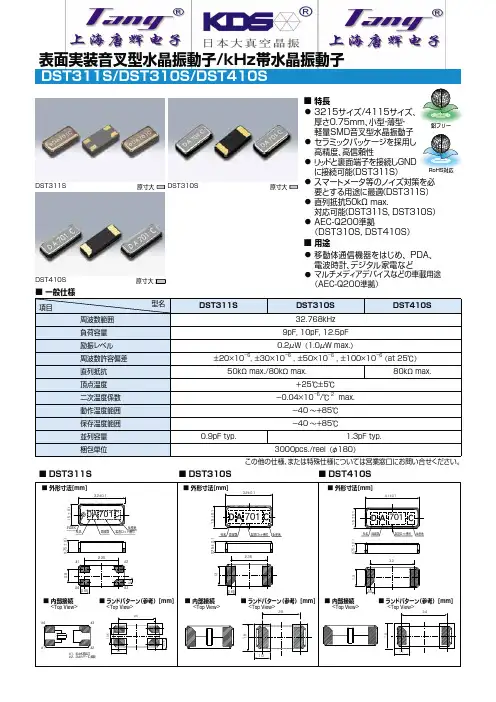

DST310S晶振32.768Khz规格书

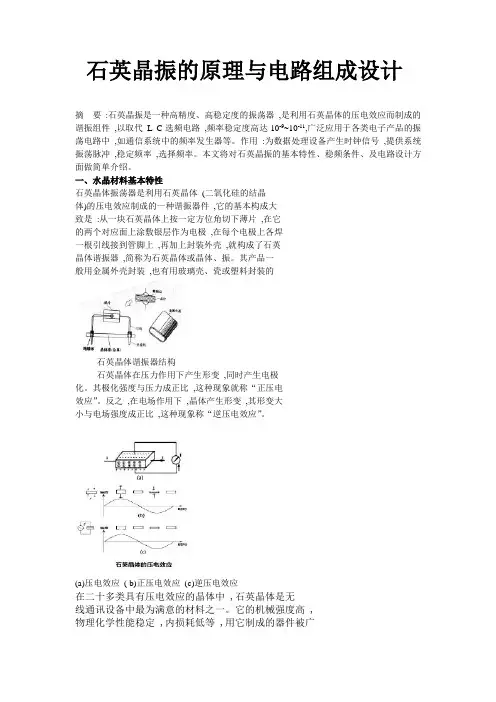

石英晶振的原理与电路组成设计摘要:石英晶振是一种高精度、高稳定度的振荡器,是利用石英晶体的压电效应而制成的谐振组件,以取代L C选频电路,频率稳定度高达10-9~10-11,广泛应用于各类电子产品的振荡电路中,如通信系统中的频率发生器等。

作用:为数据处理设备产生时钟信号,提供系统振荡脉冲,稳定频率,选择频率。

本文将对石英晶振的基本特性、稳频条件、及电路设计方面做简单介绍。

一、水晶材料基本特性石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片,在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳,就构成了石英晶体谐振器,简称为石英晶体或晶体、振。

其产品一般用金属外壳封装,也有用玻璃壳、瓷或塑料封装的石英晶体谐振器结构石英晶体在压力作用下产生形变,同时产生电极化。

其极化强度与压力成正比,这种现象就称“正压电效应”。

反之,在电场作用下,晶体产生形变,其形变大小与电场强度成正比,这种现象称“逆压电效应”。

(a)压电效应( b)正压电效应(c)逆压电效应在二十多类具有压电效应的晶体中 ,石英晶体是无线通讯设备中最为满意的材料之一。

它的机械强度高 ,物理化学性能稳定 ,内损耗低等 ,用它制成的器件被广泛用在频率控制和频率选择电路中。

石英片的取向不同 ,其压电特性、性特性和强度特性就不同 ,用它来制造的谐振器的性能也不一样 ,现已发现了几十种有用的切割方式。

二、英谐振器的稳频条件石英晶振的频率稳定度与以下三方面有关 :负载电容、励电平和频率温度特性。

1、载电容。

石英谐振器一般作为电感组件在振荡电路中起稳频作用 ,而电路的其它组件均可等效为一个负载电容与石英谐振器的等效参数及频率稳定度带来影响。

从石英晶振元件两脚向振荡电路方向看进去的所有有效电容 ,就是该振荡电路加给石英晶振的负载电容。

负载电容同石英晶振共同决定电路的工作频率。

实际尺寸
规格（特征）
项目 输出频率 振荡输出电压 温度补偿电压 储存温度 工作温度 频率温度特征 符号 规格说明 32.768kHz 1.5V~5.5V 2.2V~5.5V 55C~+125C 40C~+85C 3.810-6 相当于每月 10 秒钟的偏差 5.0106 相当于每月 13 秒钟的偏差 1.010 /V Max.
关于在目录内使用的记号
●无铅。 ●符合欧盟 RoHS 指令。 欧盟 RoHS 指令免检的含铅产品。 （密封玻璃、高温熔化性焊料或其他材料中包含铅。 ） ●适合车用途开发了，高可靠性的产品
注意事项
·本材料如有变更，恕不另行通知。量产设计时请确认最新信息。 ·未经 Seiko Epson 公司书面授权，禁止以任何形式或任何方式复制或者发布本材料中任何部分的信息内容。 ·本材料中的书面信息、应用电路、编程、使用等内容仅供参考。Seiko Epson 公司对第三方专利或版权的侵权行为不负有任何责任。本材料 未对任何专利或知识版权的许可权进行授权。 ·本材料中规格表中的数值大小通过数值线上的大小关系表示。 ·当出口此材料中描述的产品或技术时，你应该遵守相应的出口管制法律和法规，并按照这些法律和法规的要求执行。 请不要将产品（以及任何情况下提供任何的技术信息）用于开发或制造大规模杀伤性武器或其他军事用途。还要求，不要将产品提供给任何 将产品用于此类违禁用途的第三方。 ·此类产品是基于在一般电子机械内使用而设计开发的，如将产品应用于需要极高可靠性的特定用途，必须实现得到弊公司的事前许可。若 无许可弊公司将不负任何责任。 1.太空设备（人造卫星、火箭等） 2.运输车辆机器控制装置（汽车、飞机、火车、船舶等） 3.用于维持生命的医疗器械 4.海底中转设备 5.发电站控制机器 6.防灾防盗装置 7.交通设备 8.其他，用于与 1～7 具有同等可靠性的用途。

32.768表晶晶振介绍
表晶一般是低频晶振，KHZ晶振，最常见的就是32.768KHZ晶振，封装尺寸2*6，3*8这个是最常见的
表晶在石英钟的原理，每个石英钟里面都设有有源晶振，石英振荡器，石英晶体谐振器，32.768K 晶振。

石英钟表利用晶体谐振器压电效应形成时间基准，由于它的体积不是很大人们常采用音叉晶振，32.768K晶振，有的石英钟表是AT切型，厚度切变振动模式大都选择49S石英晶振比较多，频率为4.19430MHZ。

石英晶体谐振器具有很高的品质因数，因些组成的石英振荡器也有很高的稳定度，能大大提高钟表的时间精度。

有的石英钟要求比较高日差小于0.5秒/日，为了更好的提高石英钟走时稳定性在设计时可以采用石英振荡器，温补振荡器它们可以把误差缩小至2秒/月或2秒/年，如果在石英振荡器一侧导入正电流，同时在另一侧导入负电流后，负电流一侧会收缩并弯曲U字形，如果在石英振荡器两侧导入正，负电流，石英振荡器就会产生振荡，石英钟原理就是根据这种振荡计时的。

32.768KHZ表晶技术参数图
32.768KHZ表晶外部尺寸图:145
32.768KHZ表晶外部尺寸图:206
32.768KHZ表晶久尺寸图308。

● 移動体通信機器、民生機器など ● スマートカード、ウェアラブル機器
（DST1610AL）

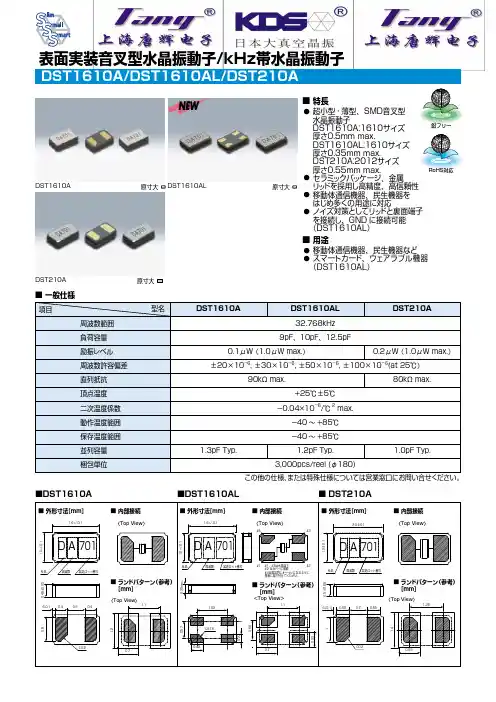

■ 一般仕様 項目 型名 周波数範囲
DST1610A
DST1610AL 32.768kHz
DST210A
負荷容量
9pF、10pF、12.5pF
励振レベル 周波数許容偏差
0.1μW（1.0μW max.）
並列容量
1.3pF Typ.
1.2pF Typ.
1.0pF Typ.
梱包単位
3,000pcs/reel (φ180) この他の仕様、または特殊仕様については営業窓口にお問い合せください。
■DST1610A
■DST1610AL
■ DST210A
■ 外形寸法[mm]

■ 内部接続
ʪ5PQ7JFXʫ
0.2μW（1.0μW max.）
±20×10−6, ±30×10−6, ±50×10−6, ±100×10−6(at 25℃）
直列抵抗
90kΩ max.
8#43;25℃±5℃ −0.04×10−6/℃ 2 max.
動作温度範囲
−40 ～ +85℃
保存温度範囲
−40 ～ +85℃


໊ࣾ
■ ランドパターン（参考） [mm]
ʪ5PQ7JFXʫ

NBY
प೾਺
੡଄ϩοτ൪߸

ɺ͸ਫথ୺ࢠ

͸Χόʔʹ઀ଓ
͸ి‫ؾ‬తʹΦʔϓϯʹͳΔΑ͏ʹ
‫ج‬൘ʹऔΓ෇͚͍ͯͩ͘͞ɻ
■ ランドパターン（参考） [mm]
5PQ7JFX
厚さ0.35mm max.
DST210A：2012サイズ
