晶振每个晶振都会有它的参数中心频率:？？ Hz。
晶振的频率稳定度:?? PPN。
温度对晶振频率的影响这个数字越大晶振就越稳定可调范围:?? PPM。
晶振频率的可调范围这个数字越大那晶振频率的可调范围就越小负载电容:?? PF。
晶振在中心频率下所要求的电容值谐振电阻:？?欧姆。
晶振的交流电阻震荡方式:基频和泛音。
基频的震荡方式一般都不会高于25MHz。
如果要更高的频率就可以用泛音晶振。
泛音的次数一般是单数如3次泛音5次泛音7次泛音当晶振接到震荡电路上在震荡电路所引入的电容不符合晶振的负载电容的容量要求时震荡电路所出的频率就会和晶振所标的频率不同例如:一个4.0000MHz +-20PPM负载电容是16PF的晶振当负载电容是10PF时震荡电路所出的频率就可能会是 4.0003MHz当负载电容是20PF时震荡电路所出的频率就可能会是 3.9997MHz晶振负载电容有2种接法1并联在晶振上2串联在晶振上第2种比较常用2个脚都接一个电容对交流地在一些对频率精度要求高的电路上如PLL的基准等。
就是并多个可调电容来微调频率的如果对频率精度要求不高就用固定电容就行了晶振的分类根据晶振的功能和实现技术的不同，可以将晶振分为以下四类：1恒温晶体振荡器（以下简称OCXO这类型晶振对温度稳定性的解决方案采用了恒温槽技术，将晶体置于恒温槽内，通过设置恒温工作点，使槽体保持恒温状态，在一定范围内不受外界温度影响，达到稳定输出频率的效果。
这类晶振主要用于各种类型的通信设备，包括交换机、SDH 传输设备、移动通信直放机、GPS接收机、电台、数字电视及军工设备等领域。
根据用户需要，该类型晶振可以带压控引脚。
OCXO的工作原理如下图3所示：图3恒温晶体振荡器原理框图OCXO的主要优点是，由于采用了恒温槽技术，频率温度特性在所有类型晶振中是最好的，由于电路设计精密，其短稳和相位噪声都较好。
主要缺点是功耗大、体积大，需要5分钟左右的加热时间才能正常工作等。

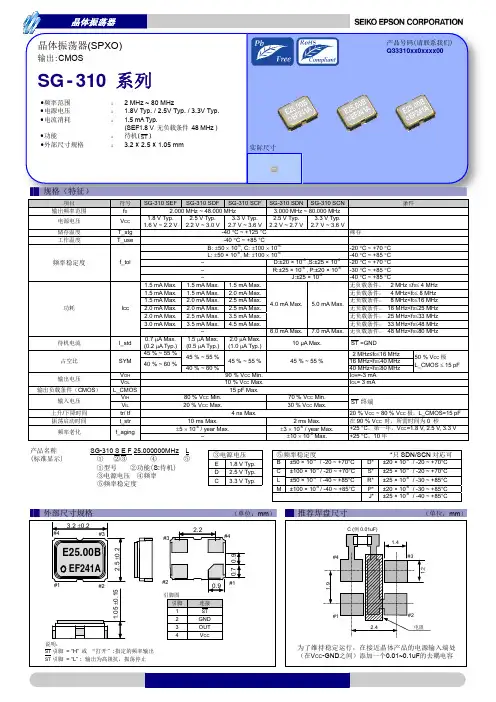

实际尺寸晶体振荡器规格（特征）项目符号 SG-310 SEF SG-310 SDF SG-310 SCF SG-310 SDN SG-310 SCN 条件晶体振荡器(SPXO) 输出:CMOSSG - 310 系列∙频率范围 ： 2 MHz ~ 80 MHz ∙电源电压 ： 1.8V Typ. / 2.5V Typ. / 3.3V Typ. ∙电流消耗 ： 1.5 mA Typ.(SEF1.8 V 无负载条件 48 MHz ) ∙功能 ： 待机(ST ) ∙外部尺寸规格 ： 3.2 × 2.5 × 1.05 mm产品号码(请联系我们) Q33310xx0xxxx00推进环境管理体系 符合国际标准在环境管理体系的运行方面，使用ISO14001国际环境标准，通过“计划-实施-检查-验证（PDCA）的循环来实现持续改进。
公司位于日本和海外的主要制造基地已取得了ISO14001资格认证。
追求高品质Seiko Epson 为了向顾客提供高品质、卓越信赖性的产品、服务，迅速着手通过ISO 9000系列资格认证的工作，其日本和海外工厂也在通过ISO 9001认证。
同时，也在通过大型汽车制造厂商要求规格的ISO/TS 16949认证。
关于在目录内使用的记号●无铅。
●符合欧盟RoHS 指令。
欧盟RoHS 指令免检的含铅产品。
（密封玻璃、高温熔化性焊料或其他材料中包含铅。
）●为汽车方面的应用，如汽车多媒体、车身电子、遥控无钥门锁等。
●为汽车行驶安全方面的应用（引擎控制单元、气囊、电子稳定程序控制系统）。
注意事项·本材料如有变更，恕不另行通知。
量产设计时请确认最新信息。
·未经Seiko Epson 公司书面授权，禁止以任何形式或任何方式复制或者发布本材料中任何部分的信息内容。
·本材料中的书面信息、应用电路、编程、使用等内容仅供参考。
Seiko Epson 公司对第三方专利或版权的侵权行为不负有任何责任。
进口石英晶体振荡器完整料号本文由 编辑整理电子技术日益发达具奇美电内部透露明年所有产品线,包括电视,监视器,平板电脑,手机等产品都要达到20%市占率的目标,智能手机大量出货,可能而知现在电子产品在市场的地位,而支撑这些产品顺利出货的幕后CEO电子元器件贴片晶振是其中之一,每部手机必须用到的32.768K晶体,石英振荡器3225就这二个元件也足以带动整个行业销量.各个品牌手机结构不同设计的电路板也有大同小异,CDMA智能手机必须用到石英晶体3225 26MHZ蓝牙也一样,ATM一般用12MHZ 3225振荡器,振荡器可能有很多人会混淆一连串的字母不知道哪个是哪个,可能有些采购商工程跟他说找有源晶振DSV就给了他这三个字母,而采购又是刚刚上任不久不知道这是什么东西只知道带电压有源晶振,这里列举一些比较常用的进口日产石英晶体振荡器料号.日本株式大真空晶体振荡器DSO开头属于普通振荡器料号(SPXO)料号频率范围产品尺寸封装DSO321SBM 0.7 to 90MHz 3.2×2.5×1.1 3K/盘装DSO321SBN 0.7 to 90MHz 3.2×2.5×1.1 3K/盘装DSO323SD 13.5 to 212.5MHz 3.2×2.5×1.1 3K/盘装DSO323SK 13.5 to 212.5MHz 3.2×2.5×1.1 3K/盘装DSO321SW 3 to 60MHz 3.2×2.5×0.9 3K/盘装DSO211AR 0.4 to 80MHz 2.0×1.6×0.72 3K/盘装DSO221SBM 3.25 to 52MHz 5×2.0×0.815 3K/盘装DSO221SR 0.2 to 167MHz 2.5×2.0×0.815 3K/盘装DSO531SBM 0.7 to 90MHz 5.0×3.2×1.1 1K/盘装DSO533SJ 13.5 to 212.5MHz 5.0×3.2×1.1 1K/盘装DSO533SK 13.5 to 212.5MHz 5.0×3.2×1.1 1K/盘装DSO751SBM 0.7 to 90MHz 7.3×4.9×1.5 1K/盘装DSO751SR 0.2 to 167MHz 7.3×4.9×1.5 1K/盘装DSO753HK 212.5 to 350MHz 7.0×5.0×2.0 1K/盘装DSO753SD 13.5 to 212.5MHz 7.3×4.9×1.5 1K/盘装DSO753SJ 13.5 to 212.5MHz 7.3×4.9×1.5 1K/盘装DSB开头属于温补振荡器(TCXO)料号频率范围产品尺寸封装DSB321SDA 9.6 to 52 MHz 3.2×2.5×0.9 3K/盘装DSB321SCL 9.6 to 52 MHz 3.2×2.5×0.9 3K/盘装DSB211SCL 13 to 52 MHz 2.1×1.7×0.63 3K/盘装DSB211SDB 13 to 52 MHz 2.1×1.7×0.63 3K/盘装DSB221SCL 9.6 to 52 MHz 2.5×2.0×0.8 3K/盘装DSB221SDA 9.6 to 52 MHz 2.5×2.0×0.8 3K/盘装DSB535SD 9.6 to 40 MHz 5.0×3.2×1.05 1K/盘装DSB535SC 10 to 30MHz 5.0×3.2×1.35 1K/盘装DSB535SG 10 to 40 MHz 5.0×3.2×1.35 1K/盘装DSV开头属于压控振荡器(VCXO)料号频率范围产品尺寸封装DSV531SB 5 to 50MHz 5.0×3.2×1.2 1K/盘装DSV531SV 1.25 to 80MHz 5.0×3.2×1.2 1K/盘装DSV532SV 1.25 to 80MHz 5.0×3.2×1.1 1K/盘装DSV753SB 4 to 50MHz 7.0×5.0×2.0 1K/盘装DSV753SK 40 to 170MHz 7.3×4.9×1.5 1K/盘装DSV753SD 80 to 170MHz 7.3×4.9×1.5 1K/盘装DSV321SR 6.75 to 90MHz 3.2×2.5×1.1 3K/盘装DSV323SJ 80 to 170MHz 3.2×2.5×1.1 3K/盘装DSV323SK 40 to 170MHz 3.2×2.5×1.1 3K/盘装DSV221SR 7.5 to 60MHz 2.5×2.0×0.815 3K/盘装DSV221SV 6.75 to 90MHz 2.5×2.0×0.815 3K/盘装DSV211AV 12 to 80MHz 2.0×1.6×0.72 3K/盘装DSA开头属于压控温补振荡器(VC-TCXO)料号频率范围产品尺寸封装DSA211SCL 13 to 52 MHz 2.1×1.7×0.63 3K/盘装DSA221SDA 9.6 to 52 MHz 2.5×2.0×0.8 3K/盘装DSA221SJ 10 to 40 MHz 2.5×2.0×0.8 3K/盘装DSA221SCL 9.6 to 52 MHz 2.5×2.0×0.8 3K/盘装DSA321SDA 9.6 to 52 MHz 3.2×2.5×0.9 3K/盘装DSA321SCL 9.6 to 52 MHz 3.2×2.5×0.9 3K/盘装DSA535SG 10 to 40 MHz 5.0×3.2×1.35 1K/盘装DSA535SC 10 to 30MHz 5.0×3.2×1.35 1K/盘装DSA535SD 9.6 to 40 MHz 5.0×3.2×1.05 1K/盘装日产爱普生振荡器系列TCO开头温补振荡器料号频率范围产品尺寸封装TCO-7087 1.5 to 160.00MHZ 7.0×5.0×1.6 1K/盘装TCO-710X 1.5 to 75MHZ 5.0×3.2×1.0 1K/盘装SG-310 2.0 to 80.0MHZ 3.2×2.5×1.05 3K/盘装TG-5035CE 10.0 to 40.0MHZ 3.2×2.5×0.9 3K/盘装VG开头压控振荡器料号频率范围产品尺寸封装VG-4232CA 60 to 80.0MHZ 7.0×5.0×1.4 1K/盘装VG-4231CB 1.0 to 80.0MHZ 5.0×3.2×1.2 1K/盘装VG-4231CA 1.0 to 60.0MHZ 7.0×5.0×1.4 1K/盘装日产西铁城振荡器系列CSX开头压控振荡器料号频率范围产品尺寸封装CSX532T 12.8 to 26.0MHZ 3.2×2.5×1.0 1K/盘装CSX-750V 2.0 to 4.0MHZ 7.0×5.0×1.6 1K/盘装CSX750F 1.0 to 80.0MHZ 7.0×5.0×1.6 1K/盘装CSX325T 1.0 to 38.0MHZ 3.2×2.5×1.0 3K/盘装CSX325P 1.0 to 125.0MHZ 3.2×2.5×1.0 3K/盘装CSX-252T 19.2 to 38.4MHZ 2.5×2.0×1.0 3K/盘装振荡器根据振荡形式不同又可分很多种,比如石英晶体振荡器,环形振荡器,石英晶体多谐振荡器,通过电容的充电和放电使两个暂稳态相互交替,不用触发来产生自激振荡输出周期性的矩形脉冲信号又含有丰富的谐波分量这种叫做多谐振荡器,多谐振荡器主要利用谐振原理实现的振荡器.而石英晶体振荡器则利用压电效应,在石英晶片受到外加交变电场的作用下产生机械振动,当交变电场的频率与石英晶体的固有频率相同时，振动变得更强烈这就是晶体谐振特性的反应.因此信号发生电路上要产生方波时主要的起振元件大多会采用晶体振荡器.。
SPXO SG-3030CMProduct nameSG-3030CM 32.768000 kHz B Product Number / Ordering code X1B0002110001xxPlease refer to the 8.Packing information about xx (last 2 digits)Output waveform CMOSPb free / Complies with EU RoHS directiveReference weight Typ. 13 mg1.Absolute maximum ratings ParameterSymbolMin.Typ.Max.UnitConditions / RemarksMaximum supply voltage Vcc-GND -0.3-7V Vcc PinStorage temperatureT_stg-55-125ºCStorage as single product2.Specifications(characteristics)ParameterSymbolMin.Typ.Max.UnitConditions / RemarksOutput frequencyf0-32.7680-kHz Supply voltageVcc 1.5- 5.5V Vcc Pin Interface power supply voltage V IO 1.5- 5.5VIO PinOperating temperatureT_use -40-85ºC No condensationFrequency tolerancef_tol -18-28x10-6@+25℃, Vcc=3.3V , 5+/-23x10^-6Frequency temperature coefficient f0-Tc -120-10x10-6-20℃ to 70℃ (+25℃ is reference)Frequency voltage coefficient f0-Vcc -2-2x10-6 /V `@+25℃ Vcc=1.5V to 5.5V Current consumption Icc --2μA Vcc=3.3V No load condition Symmetry SYM 455055%1/2Vcc(VIO ）Level Output voltage V OH VIO-0.4--IOH=-400μA V OL --GND+0.4IOL=400μAOutput load condition L_CMOS --15pFCMOS Load Input voltage V IH 80%Vcc---V IL--20%Vcc -Rise time t r --200ns Fall time tf --200ns Start-up time t_str --1sVcc=2.0V to 5.0VFrequency agingf_age-5-5x10-6@+25℃ Vcc=3.3V First year3.Timing chart20%VIO ⇔ 80%VIO 15pF VIO=1.5V to 5.5V 20%VIO ⇔ 80%VIO 15pF VIO=1.8V to 5.5VGNDV CC tr 50 %V CCttw80 %V CC20 %V CC tf4.Test circuit1) Waveform observation 2) Current consumption*Current consumption under the disable function should be = GND.3) Condition (1) Oscilloscope· Band width should be minimum 5 times higher (wider) than measurement frequency.· Probe earth should be placed closely from test point and lead length should be as short as possible.* Recommendable to use miniature socket. (Don’t use earth lead.)(2) L_CMOS also includes probe capacitance.(3) By-pass capacitor (0.01 mF to 0.1 mF) is placed closely between VCC and GND.(4) Use the current meter whose internal impedance value is small.(5) Power supply· Start up time (0 %VCC ® 90 %VCC) of power source should be more than 150 ms.· Impedance of power supply should be as lowest as possible.V CCSTOUTGNDswichsupplyby-pass capacitorTest PointAor OEor OEV CCSTOUTGNDsupplyby-passcapacitorL_CMOSTest Point5.External dimensions (Unit: mm)6.Footprint(Recommended) (Unit: mm)7.Reflow profileReflow condition (Follow of JEDEC STD-020D.01)8.Packing information[ 1 ]Product number last 2 digits code(xx) descriptionThe recommended code is "00"X1B0002110001xxCode Code 01Any Q'ty vinyl bag(Tape cut)141000pcs / Reel 11Any Q'ty / Reel 152000pcs / Reel 12250pcs / Reel003000pcs / ReelConditionConditionTemperature [ ︒C ] 60 300 250200 150 100 50ts60 s to 180 s( +150 ︒C to +200 ︒C )Avg. Ramp-up 3 ︒C / s Max.Ramp-down 6 ︒C / s Max.Time [ s ]120 180 240 300 360 420 480 540 600 660 720 780Ts min ; +150 ︒CTs max ; +200 ︒C TL; +217 ︒C+255 ︒CtL60 s to 150 s( +217 ︒C over )tp ; 20 s to 40 sTP ; +260 ︒C Time +25 ︒C to Peak3.2±0.22.351.5±0.2#2 #1 #2#4#30.9 M a x .#30.65 0.5#1#40.4Pin mapPin Connection 1 V IO 2 GND 3 OUT 4 V CC3030 ○B123B1.052.651.20.8[ 2 ] Taping specificationSubject to EIA-481 & IEC-60286(1) Tape dimensions Material of the Carrier Tape : PS Material of the Top Tape : PET+PEUnit: mm(2) Reel dimensionsCenter material : PS Material of the Reel : PSφ1.0 ±0.1+0.14.0±0.12.0±0.054.0±0.110P: 40±0.15.5±0.05＋0.312.0－0.11.75±0.13.6±0.10.3±0.051.0±0.11.9±0.1TopG 穴Φ76 mmΦ160 mmH Φ3Φ180 mm +015.40±1 mm13.00±0.3 mmΦ60 mmΦ21±0.8 mmΦ13±0.2 mm2.00 mm +0.39.Notice·This material is subject to change without notice.·Any part of this material may not be reproduced or duplicated in any form or any means without the written permission of Seiko Epson.·The information about applied data,circuitry, software, usage, etc. written in this material is intended for reference only.Seiko Epson does not assume any liability for the occurrence of customer damage or infringing on any patent or copyright of a third party.This material does not authorize the licensing for any patent or intellectual copyrights.·When exporting the products or technology described in this material, you should comply with the applicable export control laws and regulations and follow the procedures required by such laws and regulations.·You are requested not to use the products (and any technical information furnished, if any) for the development and/or manufacture of weapon of mass destruction or for other military purposes. You are also requested that youwould not make the products available to any third party who may use the products for such prohibitedpurposes.·These products are intended for general use in electronic equipment. When using them in specific applications that requireextremely high reliability, such as the applications stated below, you must obtain permission from Seiko Epson in advance./ Space equipment (artificial satellites, rockets, etc.)/ Transportation vehicles and related (automobiles, aircraft, trains, vessels, etc.)/ Medical instruments to sustain life/ Submarine transmitters/ Power stations and related/ Fire work equipment and security equipment/ Traffic control equipment/ And others requiring equivalent reliability.。
EPSON 晶振一，EPSON简介；Epson Toyocom即爱普生拓优科梦，运用长年积累的培育人工石英以及以加工为代表的、实现精微化、高精度、高品质的3D战略”。
究极应用石英特性而制造的三大元器件而成的模块，成为不可缺少的企业而迈进至今。
伴随信息化社会的进程，现在石英元器件已被广泛应用于各种电子设备以及家电产品之中日趋重要。
爱普生拓优科梦Epson Toyocom，将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术小、更高性能或全新功能的元器件，同时融合爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”。
通过上述工作，我们将为社会的的发展以及实现更舒畅的未来而竭诚奉献。
二，EPSON 制造工厂及销售渠道；EPSON在日本本土有三个制造工场关联制造工场。
在海外拥有中国苏州、无锡、马来西亚和泰国四个制造工场。
EPSON拥有遍布全球的销售网络，全球共分为四极少数的代理商。
日本KDS上海唐辉电子人员均来自日本KDS大真空。
如原深圳KDS营业主任罗成刚现为上海唐辉电子高级经理，原上海KDS原营业部主任周宇现为上海唐辉电子销售总监，原天津KDS郭建中为上海唐辉电子深圳公司经理，原苏州KDS胡鸣现为上海唐辉电子苏州办经理.三，EPSON 产品分类；EPSON产品种类齐全，主要产品如下；1、SMD Crystal Resonators/MHz Band Crystal Resonators2、SMD Tuning Fork Crystal Resonators/KHz Band Crystal Resonators3，Miniature Crystal Resonators/MHz Band Crystal Resonators4、Crystal Resonators/MHz Band Crystal Resonators5、Tuning Fork Crystal Resonators/KHz Band Crystal Resonators6、SPXO7、VCXO8、TCXO9、VC-TCXO 10、SSXO 11、Filters四，EPSON晶振的工作原理；石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本结构大致是从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。
