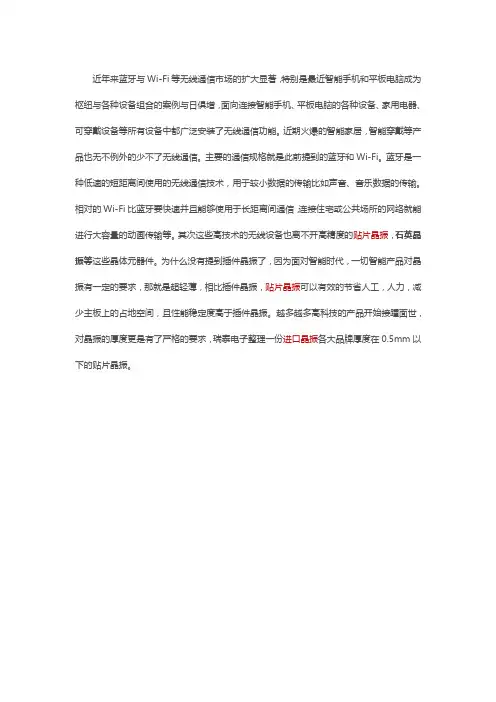

近年来蓝牙与Wi-Fi等无线通信市场的扩大显著，特别是最近智能手机和平板电脑成为枢纽与各种设备组合的案例与日俱增，面向连接智能手机、平板电脑的各种设备、家用电器、可穿戴设备等所有设备中都广泛安装了无线通信功能。
近期火爆的智能家居，智能穿戴等产品也无不例外的少不了无线通信。
主要的通信规格就是此前提到的蓝牙和Wi-Fi。
蓝牙是一种低速的短距离间使用的无线通信技术，用于较小数据的传输比如声音、音乐数据的传输。
相对的Wi-Fi比蓝牙要快速并且能够使用于长距离间通信，连接住宅或公共场所的网络就能进行大容量的动画传输等。
其次这些高技术的无线设备也离不开高精度的贴片晶振，石英晶振等这些晶体元器件。
为什么没有提到插件晶振了，因为面对智能时代，一切智能产品对晶振有一定的要求，那就是超轻薄，相比插件晶振，贴片晶振可以有效的节省人工，人力，减少主板上的占地空间，且性能稳定度高于插件晶振。
越多越多高科技的产品开始接踵面世，对晶振的厚度更是有了严格的要求，瑞泰电子整理一份进口晶振各大品牌厚度在0.5mm以下的贴片晶振。
日本知名品牌KDS晶振，全球领先的晶体制造商之一，1959年成立，至今已有50多年的历史，其晶体技术的成熟，是大家都认可的。
厚度在0.5mm以下的贴片晶振有：1，DSX1612S晶振，体积仅有1.6*1.2*0.35mm2，DSX211AL晶振，体积仅有2.0*1.6*0.35mm3，DSX211SH晶振，体积仅有2.05*1.65*0.45mm4，DSX221SH晶振，体积仅有2.5*2.0*0.45mmKDS音叉晶振系列厚度低于0.5mm的贴片晶振1，DST1610晶振（2脚），体积仅有1.6*1.0*0.45mm2，DST1610AL晶振（4脚），体积仅有1.6*1.0*0.35mm3，DST210A晶振，体积仅有2.0*1.2*0.5mmKDS有源晶振厚度低于0.5mm的贴片晶振有1，DSO1612AR晶振，体积仅有1.6*1.2*0.5mm日本知名品牌爱普生晶振，数码映像的全球领军企业，爱普生晶振在32.768KHZ，MHZ,以及GHZ上都有重大突破，使得爱普生拓优科梦的晶体元器件已以23%的市场占有率位于业界第一。
晶振每个晶振都会有它的参数中心频率:？？ Hz。
晶振的频率稳定度:?? PPN。
温度对晶振频率的影响这个数字越大晶振就越稳定可调范围:?? PPM。
晶振频率的可调范围这个数字越大那晶振频率的可调范围就越小负载电容:?? PF。
晶振在中心频率下所要求的电容值谐振电阻:？?欧姆。
晶振的交流电阻震荡方式:基频和泛音。
基频的震荡方式一般都不会高于25MHz。
如果要更高的频率就可以用泛音晶振。
泛音的次数一般是单数如3次泛音5次泛音7次泛音当晶振接到震荡电路上在震荡电路所引入的电容不符合晶振的负载电容的容量要求时震荡电路所出的频率就会和晶振所标的频率不同例如:一个4.0000MHz +-20PPM负载电容是16PF的晶振当负载电容是10PF时震荡电路所出的频率就可能会是 4.0003MHz当负载电容是20PF时震荡电路所出的频率就可能会是 3.9997MHz晶振负载电容有2种接法1并联在晶振上2串联在晶振上第2种比较常用2个脚都接一个电容对交流地在一些对频率精度要求高的电路上如PLL的基准等。
就是并多个可调电容来微调频率的如果对频率精度要求不高就用固定电容就行了晶振的分类根据晶振的功能和实现技术的不同，可以将晶振分为以下四类：1恒温晶体振荡器（以下简称OCXO这类型晶振对温度稳定性的解决方案采用了恒温槽技术，将晶体置于恒温槽内，通过设置恒温工作点，使槽体保持恒温状态，在一定范围内不受外界温度影响，达到稳定输出频率的效果。
这类晶振主要用于各种类型的通信设备，包括交换机、SDH 传输设备、移动通信直放机、GPS接收机、电台、数字电视及军工设备等领域。
根据用户需要，该类型晶振可以带压控引脚。
OCXO的工作原理如下图3所示：图3恒温晶体振荡器原理框图OCXO的主要优点是，由于采用了恒温槽技术，频率温度特性在所有类型晶振中是最好的，由于电路设计精密，其短稳和相位噪声都较好。
主要缺点是功耗大、体积大，需要5分钟左右的加热时间才能正常工作等。

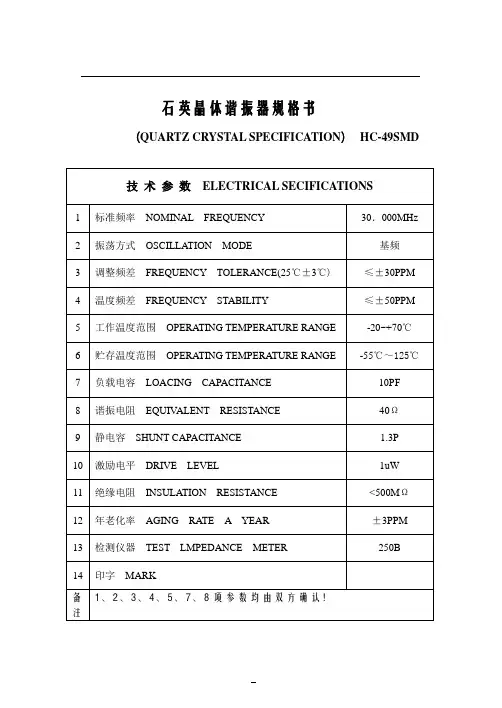

石英晶体振荡器的主要参数标称频率fo：存规定的负载电容下，晶振元件的振荡频率即为标称频率矗。
标称频率足晶体技术条件中规定的频率，通常标识在产品外壳上。
需要注意的是，晶体外壳所标注的频率，既不是串联谐振频率也不足并联谐振频率，而足在外接负载电容时测定的频率，数值介于串联谐振频率与并联谐振频率之间。
所以即使两个晶体外壳所标注的频率是一样的，其实际频率也会有些小的偏差（1．艺引起的离散性）。
常用普通晶振标称频率有48kHz、500kHz、503.5kHz、l -40.50MHz等，对于特殊要求的晶振频率可达到IOOOMHz以上。
负载电容：品振元件相当于电感，组成振荡电路时需配接外部电容，此电容目U负载电容。
负载电容是与晶体一起决定负载谐振频率f的有效外界电容，通常用CL表示。
设计电路时必须按产品手册巾规定的CL值，才能使振荡频率符合晶振的fL。
在应用晶体时，负载电容(C。
)的值是卣接由厂家所提供的，无需冉去计算。
常见的负载电容为8pF、12pF、15pF、20pF、30pF、50pF、lOOpF。
』I要可能就应选lOpF、20pF、30pF、50pF、lOOpF这样的推荐值。
负载频率不同决定振荡器的振荡频率不同。
标称频率相同的晶振，负载电容不一定相同。
因为石英品体振荡器有两个谐振频率：一个是串联谐振品振的低负载电容晶振：另一个为并联谐振晶振的高负载电容晶振。
所以，标称频率相同的晶振互换时还必须要求贞载电容一致，不能冒然互换，否则会造成电器工作不止常。
调整频差：在规定条件下，基准温度(25℃±2℃)时工作频率相对于标称频率所允许的偏若。
温度频差：在规定条件下，在工作温度范围内相对于基准温度(25℃t2℃)时工作频率的允许偏差。
老化率：在规定条件下，晶体T作频率随时间向允许的相对变化。
以年为时间单位衡量时称为年老化率。
静电容：等效电路中与串联臂并接的电容，通常用c。
表示（如图8-3所示）。
负载谐振频率(ti,)：在规定条件卜，晶体与一个负载电容相串联或相并联，其组合阻抗呈现为电阻性时的两个频率巾的一个频率。
Epson晶振选型手册引言概述：Epson晶振选型手册是一本提供关于Epson晶振选型的专业指导手册。
晶振作为一种重要的电子钟振装置，广泛应用于各类电子设备中，对于设备的稳定性和精准性起到关键作用。
本手册将从多个方面介绍Epson晶振的选型原则和方法，以帮助读者准确选型和应用。
正文内容：1. 晶振的基本原理1.1 晶振的作用与功能1.1.1 提供时钟信号1.1.2 稳定电子设备的工作频率1.1.3 控制和同步各设备之间的通信1.1.4 精确计时和定时功能1.2 晶振的工作原理1.2.1 晶体振荡原理1.2.2 纯谐振条件与频率稳定性1.2.3 晶振的构造与材料选择2. Epson晶振的特点与优势2.1 高稳定性和低功耗2.1.1 稳定性与频率偏移2.1.2 低功耗对电池寿命的影响2.2 宽温度范围和长寿命2.2.1 温度对晶振频率的影响2.2.2 长期使用的可靠性和稳定性2.3 大容量和小封装尺寸2.3.1 容量对数据传输速率的影响2.3.2 封装尺寸对电路板设计的要求3. Epson晶振选型原则3.1 需求分析和参数确定3.1.1 设备类型和用途3.1.2 工作频率和精度要求3.1.3 温度范围和环境影响3.2 选择适合的晶振类型3.2.1 晶振频率范围和精度等级3.2.2 温度补偿和温度响应特性3.2.3 封装尺寸和安装要求3.3 参考设计和测试验证3.3.1 参考电路设计3.3.2 振荡电路测试和频率测量3.3.3 选型结果评估和优化4. Epson晶振选型案例分析4.1 移动方式晶振选型4.1.1 高稳定性和小封装尺寸的需求4.1.2 多频段应用的选择考虑4.2 电子表计晶振选型4.2.1 长期使用和温度范围要求4.2.2 低功耗和电池寿命的平衡4.3 工业自动化控制晶振选型4.3.1 高频率和精度要求4.3.2 多通道同步和控制4.3.3 长寿命和可靠性的考虑5. Epson晶振应用注意事项5.1 环境温度和封装要求5.2 抗振动和抗干扰性能5.3 防静电措施和电源干扰5.4 长期使用和老化问题结语：本手册全面介绍了Epson晶振的选型原则和方法，包括晶振的基本原理、Epson晶振的特点与优势、选型原则、案例分析以及应用注意事项。
无论什么型号的晶振都会有他相对于的参数规格,然而这些参数代表什么样的意义呢?关于这个问题,我想很多从事晶振行业多年的人都有很多回答不上来,下面我将相关参数的解释简单例举出来和大家分享.1、工作温度范围技术条件中规定的一种环境温度范围，在该温度范围内晶体振荡器性能应满足技术要求。
2、基准温度测量晶体振荡器电参数所指定的环境温度，通常规定为+25℃±2℃。
3、标称频率技术条件所指定的频率，通常也就是晶体振荡器铭牌上标志的频率。
系指晶体振荡器输出频率的名义值。
4、频率允许偏差4.1 频率准确度（初始频率-温度精度）在标称电源电压、标称负载阻抗、基准温度以及其他条件下晶体振荡器稳定输出频率相对于标称频率的最大频偏。
对于非频率可调（制造厂校准）振荡器，初始频率-温度精度在制造时和发货后的规定时间内适用。
对于频率可调（制造厂和用户校准）振荡器，初始频率-温度精度经制造厂和用户校准后就适用。
4.2 频率温度稳定度在标称电源和标称负载及其他条件不变的情况下，工作在规定温度范围内的频率最大允许频偏。
通常有三种定义：不带隐含基准温度的频率稳定度fT；带隐含基准温度的频率稳定度fTref；初始频率温度精度的频率稳定度fT0。
采用fTref指标的晶体振荡器性能优于采用fT指标的晶体振荡器。
4.3 电压频差在其他条件均保持不变的情况下，由于电源电压在规定范围内（±5%）变化，振荡器与规定标称电源电压下的频率的最大允许频偏。
4.4 负载频差在其他条件均保持不变的情况下，由于负载阻抗在规定范围内（±5%）变化，振荡器与规定标称负载阻抗下的频率的最大允许频偏。
4.5 老化频差在其他条件均保持不变的情况下，石英晶体振荡器经规定稳定时间后，在规定时间范围内输出频率相对于初始频率的允许频偏。
4.6 环境频差任一和全部规定标准环境影响引起的振荡器频率对初始基准频率的最大允许频差。
如冲击后要求的频率变化值。

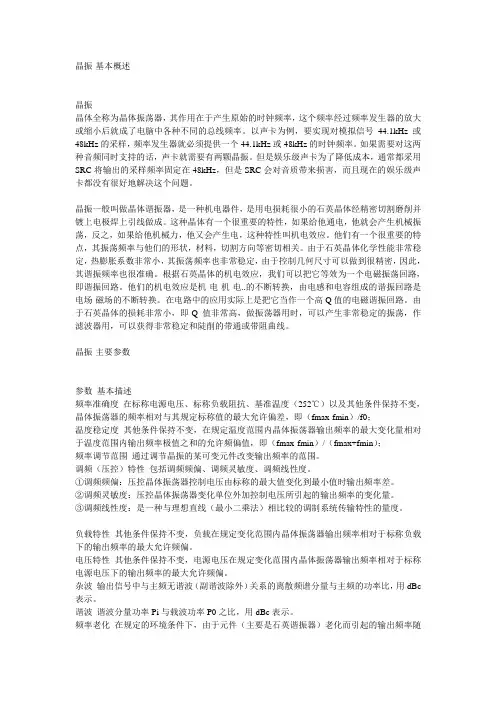

晶振-基本概述晶振晶体全称为晶体振荡器，其作用在于产生原始的时钟频率，这个频率经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。
以声卡为例，要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。
如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。
但是娱乐级声卡为了降低成本，通常都采用SRC将输出的采样频率固定在48kHz，但是SRC会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。
晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。
这种晶体有一个很重要的特性，如果给他通电，他就会产生机械振荡，反之，如果给他机械力，他又会产生电，这种特性叫机电效应。
他们有一个很重要的特点，其振荡频率与他们的形状，材料，切割方向等密切相关。
由于石英晶体化学性能非常稳定，热膨胀系数非常小，其振荡频率也非常稳定，由于控制几何尺寸可以做到很精密，因此，其谐振频率也很准确。
根据石英晶体的机电效应，我们可以把它等效为一个电磁振荡回路，即谐振回路。
他们的机电效应是机-电-机-电..的不断转换，由电感和电容组成的谐振回路是电场-磁场的不断转换。
在电路中的应用实际上是把它当作一个高Q值的电磁谐振回路。
由于石英晶体的损耗非常小，即Q 值非常高，做振荡器用时，可以产生非常稳定的振荡，作滤波器用，可以获得非常稳定和陡削的带通或带阻曲线。
晶振-主要参数参数基本描述频率准确度在标称电源电压、标称负载阻抗、基准温度（252℃）以及其他条件保持不变，晶体振荡器的频率相对与其规定标称值的最大允许偏差，即（fmax-fmin）/f0；温度稳定度其他条件保持不变，在规定温度范围内晶体振荡器输出频率的最大变化量相对于温度范围内输出频率极值之和的允许频偏值，即（fmax-fmin）/（fmax+fmin）；频率调节范围通过调节晶振的某可变元件改变输出频率的范围。
晶振主要参数频率准确度在标称电源电压、标称负载阻抗、基准温度（252℃）以及其他条件保持不变，技术’>晶体振荡器的频率相对与其规定标称值的最大允许偏差，即（fmax-fmin）/f0；温度稳定度其他条件保持不变，在规定温度范围内晶体振荡器输出频率的最大变化量相对于温度范围内输出频率极值之和的允许频偏值，即（fmax-fmin）/（fmax+fmin）；频率调节范围通过调节晶振的某可变元件改变输出频率的范围。
调频（压控）特性包括调频频偏、调频灵敏度、调频线性度。
①调频频偏：压控晶体振荡器控制电压由标称的最大值变化到最小值时输出频率差。
②调频灵敏度：压控晶体振荡器变化单位外加控制电压所引起的输出频率的变化量。
③调频线性度：是一种与理想直线（最小二乘法）相比较的调制系统传输特性的量度。
负载特性其他条件保持不变，负载在规定变化范围内晶体振荡器输出频率相对于标称负载下的输出频率的最大允许频偏。
电压特性其他条件保持不变，电源电压在规定变化范围内晶体振荡器输出频率相对于标称电源电压下的输出频率的最大允许频偏。
杂波输出信号中与主频无谐波（副谐波除外）关系的离散频谱分量与主频的功率比，用dBc表示。
谐波谐波分量功率Pi与载波功率P0之比，用dBc表示。
频率老化在规定的环境条件下，由于元件（主要是石英谐振器）老化而引起的输出频率随时间的系统漂移过程。
通常用某一时间间隔内的频差来量度。
对于高稳定晶振，由于输出频率在较长的工作时间内呈近似线性的单方向漂移，往往用老化率（单位时间内的相对频率变化）来量度。
日波动指振荡器经过规定的预热时间后，每隔一小时测量一次，连续测量24小时，将测试数据按S=（fmax-fmin）/f0式计算，得到日波动。
开机特性在规定的预热时间内，振荡器频率值的最大变化，用V=（fmax-fmin）/f0表示。
相位噪声短期稳定度的频域量度。
用单边带噪声与载波噪声之比?（f）表示，?（f）与噪声起伏的频谱密度Sφ（f）和频率起伏的频谱密度Sy（f）直接相关，由下式表示：f2S（f）=f02Sy（f）=2f2?（f）f—傅立叶频率或偏离载波频率；f0—载波频率。

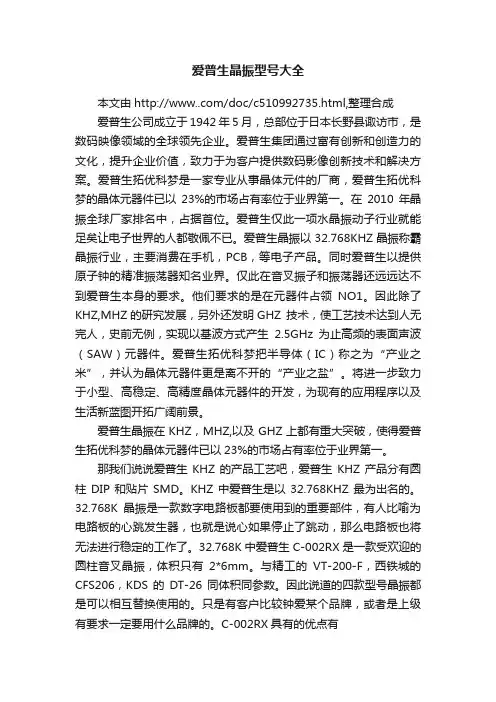

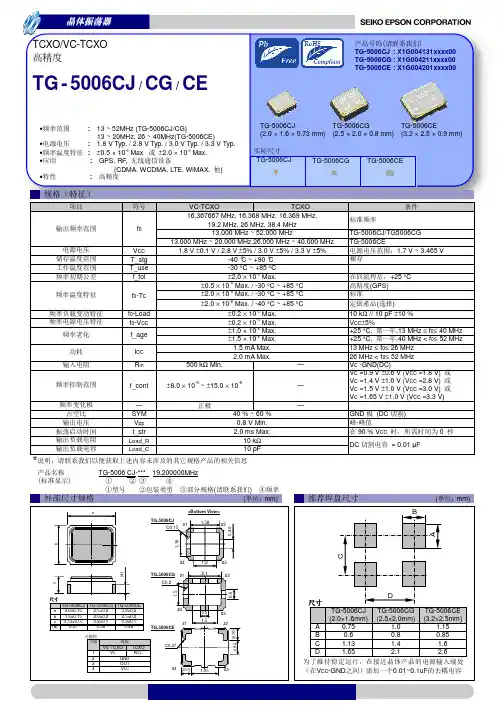

爱普生晶振型号大全本文由/doc/c510992735.html,整理合成爱普生公司成立于1942年5月，总部位于日本长野县诹访市，是数码映像领域的全球领先企业。
爱普生集团通过富有创新和创造力的文化，提升企业价值，致力于为客户提供数码影像创新技术和解决方案。
爱普生拓优科梦是一家专业从事晶体元件的厂商，爱普生拓优科梦的晶体元器件已以23%的市场占有率位于业界第一。
在2010年晶振全球厂家排名中，占据首位。
爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已。
爱普生晶振以32.768KHZ晶振称霸晶振行业，主要消费在手机，PCB，等电子产品。
同时爱普生以提供原子钟的精准振荡器知名业界。
仅此在音叉振子和振荡器还远远达不到爱普生本身的要求。
他们要求的是在元器件占领NO1。
因此除了KHZ,MHZ的研究发展，另外还发明GHZ 技术，使工艺技术达到人无完人，史前无例，实现以基波方式产生2.5GHz为止高频的表面声波（SAW）元器件。
爱普生拓优科梦把半导体（IC）称之为“产业之米”，并认为晶体元器件更是离不开的“产业之盐”。
将进一步致力于小型、高稳定、高精度晶体元器件的开发，为现有的应用程序以及生活新蓝图开拓广阔前景。
爱普生晶振在KHZ，MHZ,以及GHZ上都有重大突破，使得爱普生拓优科梦的晶体元器件已以23%的市场占有率位于业界第一。
那我们说说爱普生KHZ的产品工艺吧，爱普生KHZ产品分有圆柱DIP和贴片SMD。
KHZ中爱普生是以32.768KHZ最为出名的。
32.768K晶振是一款数字电路板都要使用到的重要部件，有人比喻为电路板的心跳发生器，也就是说心如果停止了跳动，那么电路板也将无法进行稳定的工作了。
32.768K中爱普生C-002RX是一款受欢迎的圆柱音叉晶振，体积只有2*6mm。
与精工的VT-200-F，西铁城的CFS206，KDS的DT-26同体积同参数。
因此说道的四款型号晶振都是可以相互替换使用的。
玻璃封装（8045贴片晶振、7050、6035、5032）金属封装（7050贴片晶振、6035、5032、4025、 3225、2520、2016）（钟振）、VCXO（压控钟振）、TCXO（温控补偿钟振）、VC-TCXO（压控温补钟振）石英晶体滤波器：49U、49T、UM-1、UM-5声表面波器件：TO39、F-11、声表谐振器SMD系列、声表滤波器SMD系列（315MHZ、433.92MHZ、433.94MHZ）应用范围：一、电脑周边电子配件1、主板主要用到的频率为：14.318MHZ、24576、25MHZ、27MHZ、32.768KHZ2、显示器主要用到的频率为：8M/14.31818MHZ、12.000MHZ、24.000MHZ、28.224MHZ3、硬盘主要用到的频率为：23.040MHz，28.224MHz4、光驱主要用到的频率为：33.8688MHz，16.9344MHz，18.432MHz5、键盘主要用到的频率为：6.000MHz6、鼠标主要用到的频率为：6.000MHz，12.000MHz，24.000MHz，无线鼠标频率很多,读卡器等7、摄像头主要用到的频率为：12.000MHz8、蓝牙主要用到的频率为：16.000MHz9、无线WIFI主要用到的频率为：25.000MHz，2.5G/3G（40.000MHz,44.000MHz）网络传输10、ADSL主要用到的频率为：12.288MHz，35.328MHz，50.000MHz而且包括VOIP/储存/显示/图象处理/网络等等二、应用通讯方面1、固定电话主要用到的频率为：3.579545MHz2、无绳电话主要用到的频率为：10.250MHz，10.245MHz，10.240MHz，10.100MHz，13.824MHz，32.768KHz3、小灵通主要用到的频率为：19.2MHz4、手机MTK方案TCXO主要用到的频率为：27.000MHz，24.000MHz，26.000MHz5、无线蓝牙、GPS、RF（2.4G）汽车倒车雷达、导航主要用到的频率为：16.000MHz，12.000MHz，26.000MHz6、对讲机主要用到的频率为：21.400MHz，21.7000MHz三、消费类电子1、电视主要用到的频率为：4.433619MHz，3.579545MHz，12.000MHz。
