(完整版)初中物理凸透镜成像规律专题(含答案)

初中物理凸透镜成像规律选择题专题训练含答案

姓名：__________ 班级：__________考号：__________

一、选择题（共29题）

1、 把一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像，该像是:

A．倒立、放大的实像; B．倒立、缩小的实像;

C．正立、放大的虚像; D．倒立、等大的实像.

一个物体到凸透镜的距离为30 cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜主轴移动到距凸透镜45 cm处，则成像的情况一定是:

A、放大的实像; B、等大的实像;

C、缩小的实像 ; D、上述三种情况都可能.

3、 如图所示是探究凸透镜成像规律的实验装置，将点燃的蜡烛放在离透镜较远处，移动光屏使烛焰在屏上成—缩小实像，然后只将蜡烛向透镜逐渐移近，那么:

A．光屏上出现等大的实像; B．光屏上出现放大的实像;

C．光屏上出现缩小的实像; D．透过凸透镜可能会看到放大的像.

4、 “研究凸透镜成像规律”的实验中，下列说法正确的是:

A．光具座上器材的排列次序是蜡烛、光屏、凸透镜;

B．虚像也能成在光屏上;

C．成实像时，当物距减小，像距增大，像变大; D．实验前要调整蜡烛、光屏和凸透镜的高度，使它们的中心在一条直线上.

5、 一个凸透镜的焦距是12cm，若想用它得到一个正立的虚像，物体可以放在距凸透镜:

A．10cm处; B．12cm处; C．14cm处; D．24cm处.

6、 烛焰经过凸透镜在光屏上成一清晰的像，若用硬纸片盖住凸透镜的上半部分，则光屏上的像将：

A、只剩下半部分； B、完全消失；

凸透镜成像规律习题层次分类

（一）照相机、投影仪、放大镜成像的性质及像距和物距的关系

1、照相时，底片上所成的像是 、

、

。镜头离被照物体距离较

，物体距镜头的距离

底片离镜头的距离。物体离照相机镜头越远，底片上成的像就越

（最后一问感性认识。答案中的红字部分是必须在本节教学中记住。）

2、投影仪的镜头相当于一个 ,来自图案的光经过这个透镜成一个

像。在经过 ，反射到屏幕上。

3、我们使用放大镜的时候，可以发现物体被 ，物体和物体经过透镜所成的像在透镜的 侧。且放大镜离透镜越近。成的像就越 。

4、在使用照相机、投影仪、放大镜时，呈放大像的是 ，成缩小像的是 ，成倒立像的是 ，成正立像的是 ，成像能用光屏接到的是 。

5、关于四种光学仪器的成像情况，下列说法中正确的是 （ ）

A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像

C. 幻灯机成倒立、放大的实像 D. 近视眼镜成正立、放大的虚像

（二）照相机、投影仪、放大镜成像时物距像距的具体范围。

1、照相时，被照物体离照相机镜头的距离较 ，范围是 底片上所成的像是 、 、 。像所在的范围是 。

（三）根据物距范围判断成像的性质，根据成像的性质判断物距范围（静态的区域判断）

1、画出物体在a、b、c、d、e各处成像的大致位置和像的大小

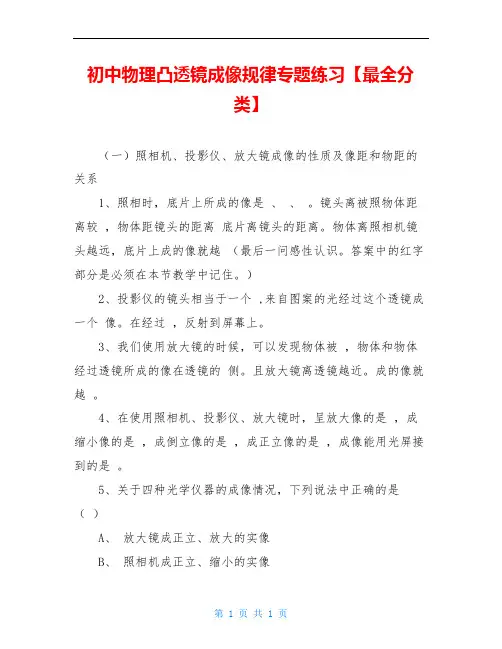

第 1 页 共 1 页 初中物理凸透镜成像规律专题练习【最全分类】

（一）照相机、投影仪、放大镜成像的性质及像距和物距的关系

1、照相时，底片上所成的像是 、 、 。镜头离被照物体距离较 ，物体距镜头的距离 底片离镜头的距离。物体离照相机镜头越远，底片上成的像就越 （最后一问感性认识。答案中的红字部分是必须在本节教学中记住。）

2、投影仪的镜头相当于一个 ,来自图案的光经过这个透镜成一个 像。在经过 ，反射到屏幕上。

3、我们使用放大镜的时候，可以发现物体被 ，物体和物体经过透镜所成的像在透镜的 侧。且放大镜离透镜越近。成的像就越 。

4、在使用照相机、投影仪、放大镜时，呈放大像的是 ，成缩小像的是 ，成倒立像的是 ，成正立像的是 ，成像能用光屏接到的是 。

5、关于四种光学仪器的成像情况，下列说法中正确的是

（ ）

A、 放大镜成正立、放大的实像

B、 照相机成正立、缩小的实像

第 1 页 共 1 页 C、 幻灯机成倒立、放大的实像

D、 近视眼镜成正立、放大的虚像

（二）照相机、投影仪、放大镜成像时物距像距的具体范围。

1、照相时，被照物体离照相机镜头的距离较 ，范围是 底片上所成的像是 、 、 。像所在的范围是 。

（三）根据物距范围判断成像的性质，根据成像的性质判断物距范围（静态的区域判断）

1、画出物体在a、b、c、d、e各处成像的大致位置和像的大小

2、用平行光源对着玻璃板上的画像照射，如图丙所示。移动光屏找到像，此时画像在光屏上所成的像是 、 、

3、下图所示，光屏上有清晰地像，像的性是 、 、 ，判断的依据是 。当蜡烛移到A点时，向 远离凸透镜的方向 移动光屏可以找到清晰的蜡烛的像，像的性质 、 、 ，此时成像为 成像原理。当蜡烛移到B点时，从光屏一侧透过透镜看到烛焰_______的、放大的虚像。此时成像为 成像原理。

4、在利用蜡烛研究凸透镜成像的实验中，太阳光线会聚后在距离透镜10cm处发现一亮点，若把点燃的蜡烛放在距凸透镜15cm（改变此距离改变为35cm，5cm选项改变，增加练习度）处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像这个像一定是（ ）

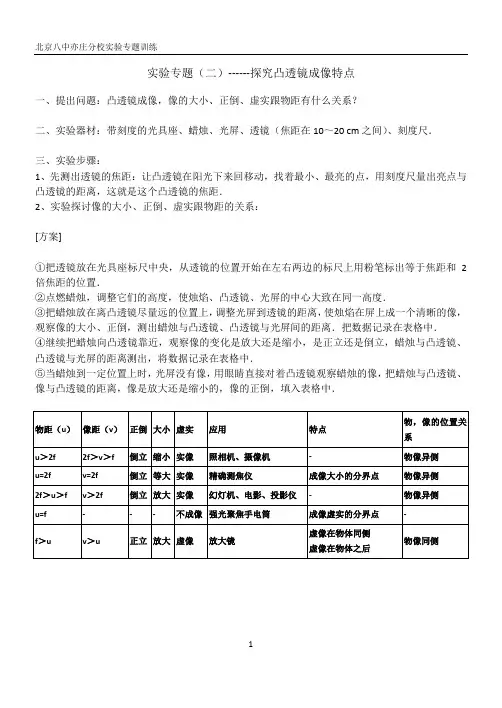

北京八中亦庄分校实验专题训练

1

实验专题（二）------探究凸透镜成像特点

一、提出问题：凸透镜成像，像的大小、正倒、虚实跟物距有什么关系？

二、实验器材：带刻度的光具座、蜡烛、光屏、透镜（焦距在10～20 cm之间）、刻度尺．

三、实验步骤：

1、先测出透镜的焦距：让凸透镜在阳光下来回移动，找着最小、最亮的点，用刻度尺量出亮点与凸透镜的距离，这就是这个凸透镜的焦距．

2、实验探讨像的大小、正倒、虚实跟物距的关系：

[方案]

①把透镜放在光具座标尺中央，从透镜的位置开始在左右两边的标尺上用粉笔标出等于焦距和2倍焦距的位置．

②点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度．

③把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离．把数据记录在表格中．

④继续把蜡烛向凸透镜靠近，观察像的变化是放大还是缩小，是正立还是倒立，蜡烛与凸透镜、凸透镜与光屏的距离测出，将数据记录在表格中．

⑤当蜡烛到一定位置上时，光屏没有像，用眼睛直接对着凸透镜观察蜡烛的像，把蜡烛与凸透镜、像与凸透镜的距离，像是放大还是缩小的，像的正倒，填入表格中．

物距（u） 像距（v） 正倒 大小 虚实 应用 特点 物，像的位置关系

u＞2f 2f＞v＞f 倒立 缩小 实像 照相机、摄像机 - 物像异侧

u=2f v=2f 倒立 等大 实像 精确测焦仪 成像大小的分界点 物像异侧

2f＞u＞f v＞2f 倒立 放大 实像 幻灯机、电影、投影仪 - 物像异侧

u=f - - - 不成像 强光聚焦手电筒 成像虚实的分界点 -

f＞u v＞u 正立 放大 虚像 放大镜 虚像在物体同侧

虚像在物体之后 物像同侧

2015.12

2

1．在“探究凸透镜的成像规律”实验中：

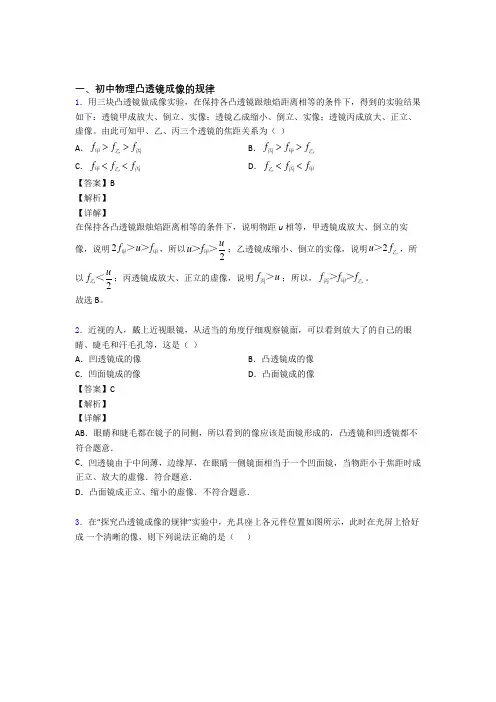

一、初中物理凸透镜成像的规律

1．用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。由此可知甲、乙、丙三个透镜的焦距关系为（ ）

A．fff甲乙丙 B．fff丙甲乙

C．fff甲乙丙 D．fff乙丙甲

【答案】B

【解析】

【详解】

在保持各凸透镜跟烛焰距离相等的条件下，说明物距u相等，甲透镜成放大、倒立的实像，说明2fuf甲甲＞＞，所以2uuf甲＞＞；乙透镜成缩小、倒立的实像，说明2uf乙＞，所以2uf乙＜；丙透镜成放大、正立的虚像，说明fu丙＞；所以，fff甲乙丙＞＞。

故选B。

2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（ ）

A．凹透镜成的像 B．凸透镜成的像

C．凹面镜成的像 D．凸面镜成的像

【答案】C

【解析】

【详解】

AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．

C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．

D．凸面镜成正立、缩小的虚像．不符合题意．

3．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）

A．利用了这一原理制成了照相机

B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大

C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像

D．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像

【答案】C

【解析】

【详解】

A．从图中可以看到，蜡烛物距20cmu，像距30cmv，可知uv，而照相机的是uv，A错误；

凸透镜成像规律

【知识提点】

凸透镜成像规律 虚像物体同侧；实像物体异侧；成实像时物距越大，像距越小，像越小；成虚像时物距越远，像距越远，像越小。 一焦分虚实：F 以内成虚像，F以外成实像。 二焦分大小：2F 以内成放大的像，2F以外成缩小的像

【经典习题】

1、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( B )

A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间

2、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（ B ）

A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大

3、老师上课时经常用到投影仪 ，如图4所示，关于投影仪的使用做法中合理的是（ D ） A.投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动

B.若使屏幕上的画面大一些， 可使投影仪靠近屏幕同时将凸透镜适当向下移动

C.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动

D.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动

4、某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（ D ）

A 40cm B．30cm C ．20cm D．10cm

5、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ B ）

6、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（ A ）

初中物理凸透镜成像规律专题练习【最全分类】

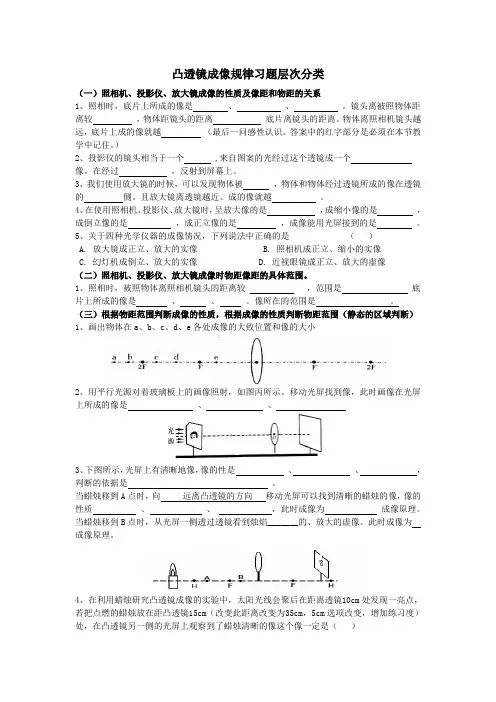

-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN 凸透镜成像规律习题层次分类

（一）照相机、投影仪、放大镜成像的性质及像距和物距的关系

1、照相时，底片上所成的像是 、

、

。镜头离被照物体距离较

，物体距镜头的距离

底片离镜头的距离。物体离照相机镜头越远，底片上成的像就越

（最后一问感性认识。答案中的红字部分是必须在本节教学中记住。）

2、投影仪的镜头相当于一个 ,来自图案的光经过这个透镜成一个

像。在经过

，反射到屏幕上。

3、我们使用放大镜的时候，可以发现物体被 ，物体和物体经过透镜所成的像在透镜的 侧。且放大镜离透镜越近。成的像就越 。

4、在使用照相机、投影仪、放大镜时，呈放大像的是 ，成缩小像的是 ，成倒立像的是 ，成正立像的是 ，成像能用光屏接到的是 。

5、关于四种光学仪器的成像情况，下列说法中正确的是 （ ）

A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像

C. 幻灯机成倒立、放大的实像 D. 近视眼镜成正立、放大的虚像

（二）照相机、投影仪、放大镜成像时物距像距的具体范围。

1、照相时，被照物体离照相机镜头的距离较 ，范围是 底片上所成的像是 、 、 。像所在的范围是 。

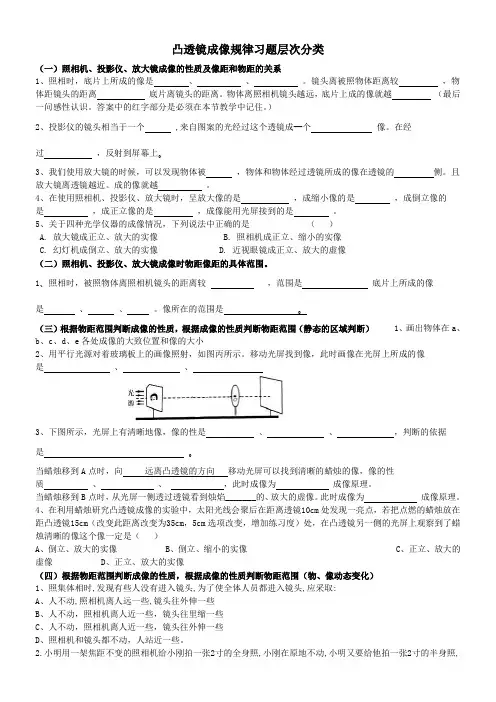

凸透镜成像规律习题层次分类

（一）照相机、投影仪、放大镜成像的性质及像距和物距的关系

1、照相时，底片上所成的像是 、

、

。镜头离被照物体距离较

，物体距镜头的距离

底片离镜头的距离。物体离照相机镜头越远，底片上成的像就越

（最后一问感性认识。答案中的红字部分是必须在本节教学中记住。）

2、投影仪的镜头相当于一个 ,来自图案的光经过这个透镜成一个 像。在经过

，反射到屏幕上。

3、我们使用放大镜的时候，可以发现物体被 ，物体和物体经过透镜所成的像在透镜的 侧。且放大镜离透镜越近。成的像就越

。

4、在使用照相机、投影仪、放大镜时，呈放大像的是 ，成缩小像的是 ，成倒立像的是

，成正立像的是 ，成像能用光屏接到的是 。

5、关于四种光学仪器的成像情况，下列说法中正确的是 （ ）

A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像

C. 幻灯机成倒立、放大的实像 D. 近视眼镜成正立、放大的虚像

（二）照相机、投影仪、放大镜成像时物距像距的具体范围。

1、照相时，被照物体离照相机镜头的距离较 ，范围是 底片上所成的像是 、 、 。像所在的范围是 。

（三）根据物距范围判断成像的性质，根据成像的性质判断物距范围（静态的区域判断） 1、画出物体在a、b、c、d、e各处成像的大致位置和像的大小

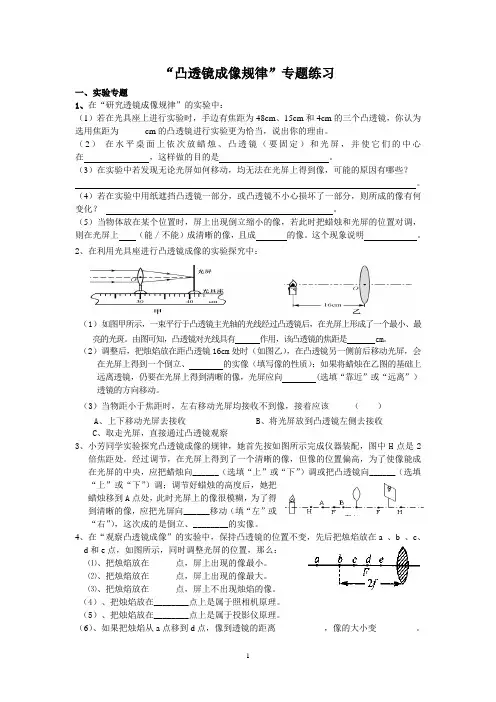

1 “凸透镜成像规律”专题练习

一、实验专题

1、在“研究透镜成像规律”的实验中：

（1）若在光具座上进行实验时，手边有焦距为48cm、15cm和4cm的三个凸透镜，你认为选用焦距为______cm的凸透镜进行实验更为恰当，说出你的理由。

（2） 在水平桌面上依次放蜡烛、凸透镜（要固定）和光屏，并使它们的中心在

，这样做的目的是 。

（3）在实验中若发现无论光屏如何移动，均无法在光屏上得到像，可能的原因有哪些？

。

（4）若在实验中用纸遮挡凸透镜一部分，或凸透镜不小心损坏了一部分，则所成的像有何变化？ 。

（5）当物体放在某个位置时，屏上出现倒立缩小的像，若此时把蜡烛和光屏的位置对调，则在光屏上 （能／不能）成清晰的像，且成 的像。这个现象说明 。

2、在利用光具座进行凸透镜成像的实验探究中：

（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm。

（2）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像（填写像的性质）；如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动。

（3）当物距小于焦距时，左右移动光屏均接收不到像，接着应该 （ ）

A、上下移动光屏去接收 B、将光屏放到凸透镜左侧去接收

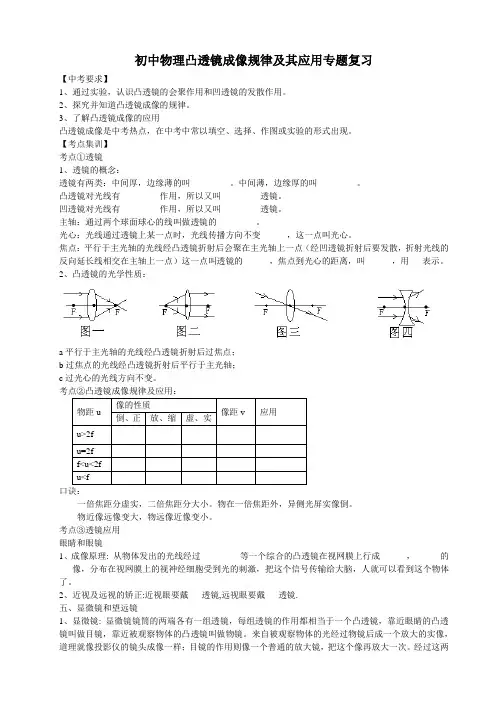

初中物理凸透镜成像规律及其应用专题复习

【中考要求】

1、通过实验，认识凸透镜的会聚作用和凹透镜的发散作用。

2、探究并知道凸透镜成像的规律。

3、了解凸透镜成像的应用

凸透镜成像是中考热点，在中考中常以填空、选择、作图或实验的形式出现。

【考点集训】

考点①透镜

1、透镜的概念：

透镜有两类：中间厚，边缘薄的叫_________。中间薄，边缘厚的叫_________。

凸透镜对光线有_________作用，所以又叫_________透镜。

凹透镜对光线有_________作用，所以又叫_________透镜。

主轴：通过两个球面球心的线叫做透镜的_________。

光心：光线通过透镜上某一点时，光线传播方向不变______，这一点叫光心。

焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的______，焦点到光心的距离，叫______，用___表示。

2、凸透镜的光学性质：

a平行于主光轴的光线经凸透镜折射后过焦点；

b过焦点的光线经凸透镜折射后平行于主光轴；

c过光心的光线方向不变。

考点②凸透镜成像规律及应用：

物距u 像的性质 像距v 应用 倒、正 放、缩 虚、实

u>2f

u=2f

f

u

口诀：

一倍焦距分虚实，二倍焦距分大小。物在一倍焦距外，异侧光屏实像倒。

物近像远像变大，物远像近像变小。

考点③透镜应用

眼睛和眼镜

1、成像原理: 从物体发出的光线经过_________等一个综合的凸透镜在视网膜上行成______，______的___像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。

2、近视及远视的矫正:近视眼要戴___透镜,远视眼要戴___透镜.

五、显微镜和望远镜

1、显微镜: 显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。来自被观察物体的光经过物镜后成一个放大的实像，道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜，把这个像再放大一次。经过这两次放大作用，我们就可以看到肉眼看不见的小物体了。

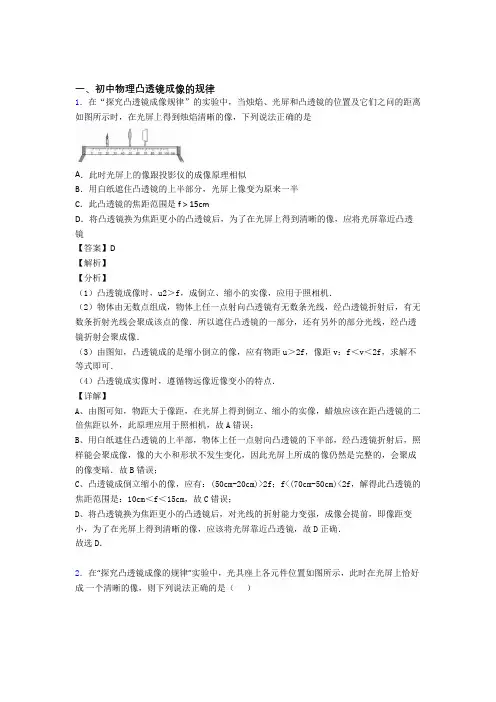

一、初中物理凸透镜成像的规律

1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是

A．此时光屏上的像跟投影仪的成像原理相似

B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半

C．此凸透镜的焦距范围是f＞15cm

D．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜

【答案】D

【解析】

【分析】

（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．

（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．

（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．

（4）凸透镜成实像时，遵循物远像近像变小的特点．

【详解】

A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；

B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；

C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；

D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．

故选D．

2．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）

A．利用了这一原理制成了照相机

B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大

凸透镜成像规律习题层次分类

（一）照相机、投影仪、放大镜成像的性质及像距和物距的关系

1、照相时，底片上所成的像是 、 、 。镜头离被照物体距离较 ，物体距镜头的距离 底片离镜头的距离。物体离照相机镜头越远，底片上成的像就越 （最后一问感性认识。答案中的红字部分是必须在本节教学中记住。）

2、投影仪的镜头相当于一个 ,来自图案的光经过这个透镜成一个 像。在经过 ，反射到屏幕上。

3、我们使用放大镜的时候，可以发现物体被 ，物体和物体经过透镜所成的像在透镜的 侧。且放大镜离透镜越近。成的像就越 。

4、在使用照相机、投影仪、放大镜时，呈放大像的是 ，成缩小像的是 ，成倒立像的是 ，成正立像的是 ，成像能用光屏接到的是 。

5、关于四种光学仪器的成像情况，下列说法中正确的是 （ ）

A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像

C. 幻灯机成倒立、放大的实像 D. 近视眼镜成正立、放大的虚像

（二）照相机、投影仪、放大镜成像时物距像距的具体范围。

1、照相时，被照物体离照相机镜头的距离较 ，范围是 底片上所成的像是 、 、 。像所在的范围是 。

（三）根据物距范围判断成像的性质，根据成像的性质判断物距范围（静态的区域判断） 1、画出物体在a、b、c、d、e各处成像的大致位置和像的大小

专业资料

精心整理 实验专题（二）------探究凸透镜成像特点

一、提出问题：凸透镜成像，像的大小、正倒、虚实跟物距有什么关系？

二、实验器材：带刻度的光具座、蜡烛、光屏、透镜（焦距在10～20 cm之间）、刻度尺．

三、实验步骤：

1、先测出透镜的焦距：让凸透镜在阳光下来回移动，找着最小、最亮的点，用刻度尺量出亮点与凸透镜的距离，这就是这个凸透镜的焦距．

2、实验探讨像的大小、正倒、虚实跟物距的关系：

[方案]

①把透镜放在光具座标尺中央，从透镜的位置开始在左右两边的标尺上用粉笔标出等于焦距和2倍焦距的位置．

②点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度．

③把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离．把数据记录在表格中．

④继续把蜡烛向凸透镜靠近，观察像的变化是放大还是缩小，是正立还是倒立，蜡烛与凸透镜、凸透镜与光屏的距离测出，将数据记录在表格中．

⑤当蜡烛到一定位置上时，光屏没有像，用眼睛直接对着凸透镜观察蜡烛的像，把蜡烛与凸透镜、像与凸透镜的距离，像是放大还是缩小的，像的正倒，填入表格中．

物距（u） 像距（v） 正倒 大小 虚实 应用 特点 物，像的位置关系

u＞2f 2f＞v＞f 倒立 缩小 实像 照相机、摄像机 - 物像异侧

u=2f v=2f 倒立 等大 实像 精确测焦仪 成像大小的分界点 物像异侧

2f＞u＞f v＞2f 倒立 放大 实像 幻灯机、电影、投影仪 - 物像异侧

u=f - - - 不成像 强光聚焦手电筒 成像虚实的分界点 -

初中物理凸透镜成像规律及其应用专题复习

【中考要求】

1、通过实验，认识凸透镜的会聚作用和凹透镜的发散作用。

2、探究并知道凸透镜成像的规律。

3、了解凸透镜成像的应用

凸透镜成像是中考热点，在中考中常以填空、选择、作图或实验的形式出现。

【考点集训】

考点①透镜

1、透镜的概念：

透镜有两类：中间厚，边缘薄的叫_________。中间薄，边缘厚的叫_________。

凸透镜对光线有_________作用，所以又叫_________透镜。

凹透镜对光线有_________作用，所以又叫_________透镜。

主轴：通过两个球面球心的线叫做透镜的_________。

光心：光线通过透镜上某一点时，光线传播方向不变______，这一点叫光心。

焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的______，焦点到光心的距离，叫______，用___表示。

2、凸透镜的光学性质：

a平行于主光轴的光线经凸透镜折射后过焦点；

b过焦点的光线经凸透镜折射后平行于主光轴；

c过光心的光线方向不变。

考点②凸透镜成像规律及应用：

物距u 像的性质 像距v 应用 倒、正 放、缩 虚、实

u>2f

u=2f

f

u

口诀：

一倍焦距分虚实，二倍焦距分大小。物在一倍焦距外，异侧光屏实像倒。

物近像远像变大，物远像近像变小。

考点③透镜应用

眼睛和眼镜

1、成像原理: 从物体发出的光线经过_________等一个综合的凸透镜在视网膜上行成______，______的___像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。

2、近视及远视的矫正:近视眼要戴___透镜,远视眼要戴___透镜.

五、显微镜和望远镜

1、显微镜: 显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。来自被观察物体的光经过物镜后成一个放大的实像，道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜，把这个像再放大一次。经过这两次放大作用，我们就可以看到肉眼看不见的小物体了。

一、初中物理凸透镜成像的规律

1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。则（ ）

A．焦距可能为18厘米

B．此时凸透镜成倒立放大的实像

C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了

D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米

【答案】D

【解析】

【分析】

【详解】

AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且

30cm2uf

则15cmf，故AB不符合题意；

C．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；

D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。

故选D。

2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则

A．小红离小强的距离近

B．小明和小红离小强的距离相同

C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离

D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离

【答案】D

【解析】

【分析】

【详解】 由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．

知识回顾

1.眼睛的晶状体和角膜的共同作用相当于一个

，视网膜相当于 ，通过睫状体的调节作用，使远近的物体经过凸透镜在视网膜上形成一个 、 的 像。

2.正常眼睛的远点在无限远处，近点在约

，明视距离大约是 .

3.近视眼形成的原因是晶状体太 ，折光能力太 ，或眼球在前后方向上太长，使远处某点的光会聚在视网膜 ，在视网膜上形成的是一个模糊的光斑；近视眼应当配戴 镜加以矫正.

4.远视眼的成因是晶状体太 ，折光能力太

，或眼球在前后方向太短，使近处某点的光会聚在视网膜 ，在视网膜上形成的是一个模糊的光斑；远视眼应配戴 镜加以矫正.

基础练习

1.眼睛通过睫状体来改变晶状体的形状：当睫状体放松时，晶状体________，_______物体射来的光刚好会聚在视网膜上，当睫状体收缩时，晶状体_______，_______物体射来的光会聚在视网膜上，所以，正常的眼睛能看清近处和远处的物体.

2．来自远方的物体的光，经眼球折光系统折射后，成像情况如右图，根据该光路图这个人可配戴装有______镜的眼镜加以矫正.

3.小明的爷爷和爸爸都是老花眼(远视眼)，爷爷的老花眼更重一些，小明的妈妈则是近视眼.他们的三副眼镜都放在报纸上，如图所示，现在爸爸要看书，让小明把眼镜递给他，小明应该拿图_______中的那一副.

4．如下图，四幅图中，能正确表示近视眼成像情况和矫正做法的是（ ）

A．①③ B．①④ C．②③ D．②④

5.李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明( )

A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜
