初中物理 凸透镜成像的规律 练习及答案

5.3凸透镜成像的规律知识点1 凸透镜成像的规律例1 通过一个透镜观察印有字母的纸的情形如图5-3-2所示。

由图可知该透镜属于________透镜，所成像的性质是缩小、倒立的________像。

纸到透镜的距离是________（填“大于二倍焦距” “大于一倍焦距小于二倍焦距”“等于焦距”或“小于焦距”）。

此透镜对光起________（填“会聚”或“发散”）作用。

图5-3-2解析：从题围中可以看出，所成的像是倒立的，故一定是实像，由此可知该透镜是凸透镜（凹透镜只能成正立、缩小的虚像），凸透镜对光起会聚作用。

由凸透镜成像规律知，要成倒立、缩小的实像，物体到凸透镜的距离应大于二倍焦距。

答案：凸实大于二倍焦距会聚【解法点拨】解答凸透镜成像规律的题目时，通常需要根据题目中直接给出的或隐含的凸透镜的焦距以及物距、像距、成像特点中的一点推导出其他两点，所以一定要牢记物距与像距的关系，以及对应的成像特点，还要记住凸透镜成像的动态变化规律。

知识点2 凸透镜成像规律的应用例2 小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图5-3-3中的甲和乙，则（）。

图5-3-3A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大，应移动位置后，再减小镜头到底片的距离D．小红要使底片上的像与小明的一样大，应移动位置后，再增大镜头到底片的距离解析：照相机是利用凸透镜成倒立、缩小的实像原理制成的，小明拍出的像比小红拍出的像大，由凸透镜成实像时的规律：“物近像远像变大”可知，小明拍摄时的物距较小红的小，像距较小红的大。

所以小红要想使底片上的像与小明的一样大，小红应离小强近一些，同时增大镜头到底片的距离。

答案：D<时，“物远、像【解法点拨】关于生活中透镜的调节问题，关键是牢记凸透镜成像规律：①当u f>时，“物近、像远、像变大；物远、像近、像变小”。

远、像变大；物近、像近、像变小”。

一、初中物理凸透镜成像的规律1．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．【答案】B【解析】【分析】【详解】圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（）A．凸透镜应放在C点右侧B．凸透镜应放在B、C点之间C．凸透镜应放在A、B点之间D．凸透镜应放在A点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。

一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。

故选D。

2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A．只有①和③B．只有②和④C．只有②和③D．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．有一个点光源放在凸透镜的正前方．当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，如图所示．则 （ ）A ．凸透镜应放在C 点右侧B ．凸透镜应放在B 、C 点之间C ．凸透镜应放在A 、B 点之间D ．凸透镜应放在A 点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。

一、初中物理凸透镜成像的规律1．如图所示，在“用‘凸透镜’观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变破璃杯与标志之间的距离。

小科站立时透过玻璃杯和水观察。

下列图象中，不可能看到的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．因为装有水的圆柱形玻璃杯，中间厚边缘薄，相当于柱形凸透镜，所以成像时左右颠倒，上下不变。

当物距小于焦距时，成正立放大的虚像，即左右变大，上下不变，故A可能出现，不符合题意；B．当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒变大，上下不变，故B可能出现，不符合题意；C．柱形凸透镜成像时左右颠倒，上下不变，不可能出现左右和上下都颠倒的像，故C不可能出现，C符合题意；D．当物距大于二倍焦距时，成倒立、缩小的实像，左右颠倒变小，上下不变，故D可能出现，不符合题意。

故选C。

2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8c m−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）A．利用了这一原理制成了照相机B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．5．小明用自制的“水凸透镜”（向水透镜里注水时，水透镜的焦距将变小）来研究凸透镜成 像规律，当他把自己的近视眼镜给水透镜“戴上”时，如图所示，光屏上原来清晰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ）①将光屏靠近“水透镜”②将蜡烛远离“水透镜”③对“水透镜”注水④将光屏和蜡烛同时靠近“水透镜”A ．①和②都行B ．②和③都行C ．①和③都行D ．②和④都行【答案】B【解析】【详解】 近视镜是凹透镜，给水透镜戴上近视镜后，相当于减弱了凸透镜的会聚能力，所以像远离了凸透镜，若要在光屏上得到像，须将光平远离透镜；或增大凸透镜的会聚能力，向水透镜中注水。

5.3 凸透镜成像的规律一．选择题（共6小题）1．小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。

则下列说法不正确的是（）A．图中光屏上的像与投影仪成像性质相同B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像C．如果将图中光屏和蜡烛换个位置，光屏上仍能承接清晰的像，成像性质与投影仪成像相同D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动才能承接清晰的像2．如图1所示是十字路口处安装的监控摄像头，图2中A、B是同一辆汽车经过十字路口时，监控摄像头先后拍下的两张照片。

下列分析中正确的是（）A．监控摄像头工作原理与投影仪相同B．摄像头的镜头拍摄的是正立，缩小的实像C．照片中几乎看不见车内的人，但车的外表却很清晰，因为车是光源D．由照片A、B可以看出汽车是迎着摄像头方向行驶3．目前，移动支付已经进入“刷脸时代”，消费者面对摄像头，摄像头相当于凸透镜，系统自动拍照，扫描面部特征，确认身份信息后，即可完成交易。

无需钱包或手机，整个交易过程不超过5s。

由此应用到的物理知识，下列说法正确的是（）A．“刷脸支付”过程，人脸是光源B．凸透镜可以成正立的实像C．扫描仪获取的信息是人脸反射的光再经过摄像头对光的折射形成的D．人体面部不同部位的肤色有差异但对各种色光的反射能力相同4．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。

以下说法中正确的是（）A．甲图中成的是实像；乙图中成的是虚像B．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机C．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内D．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，成的像也变小5．如图所示是用来“探究凸透镜成像规律”的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到放大的像。

5.3 凸透镜成像的规律一．选择题（共6小题）1．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（）A．该凸透镜的焦距f＝20cmB．当物距u＝30cm时，成倒立、缩小的实像，照相机利用了这条规律C．当物距u＝8cm时，成倒立、放大的实像，幻灯机利用了这条规律D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小2．小红同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是（）A．利用这一成像规律可制成投影仪B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动C．如果用不透明纸将凸透镜的上半部分挡住，光屏上只能成半个烛焰的像，像的亮度减弱D．要使光屏上烛焰的像变小，应将蜡烛远离凸透镜且将光屏靠近凸透镜3．将焦距为10厘米的凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。

保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（）A．若蜡烛放置在10厘米刻度线处，移动光屏，在光屏上都不能呈清晰的像B．若蜡烛放置在35厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像C．若蜡烛放置在45厘米刻度线处，移动光屏，可在光屏上呈清晰缩小的像D．若蜡烛和光屏同时向右移动相同的距离，一定不可能在光屏上呈清晰的像4．小春同学用焦距为10cm的放大镜观察《阳光学业评价》，观察到了图中的情形。

下列说法正确的是（）A．图中的成像为放大正立的虚像B．图中的透镜到书本的距离大于10cmC．图中的透镜如果靠近书本，所成的像将变小D．图中的透镜与近视眼镜镜片的透镜种类相同，均为凸透镜5．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm 的光屏上出现一个清晰的倒立等大的像，如果将蜡烛移动到凸透镜前25cm处，则（）A．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像B．将光屏靠近凸透镜一段距离，光屏上会出现倒立放大的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像6．将蜡烛、光屏放在如图所示的位置。

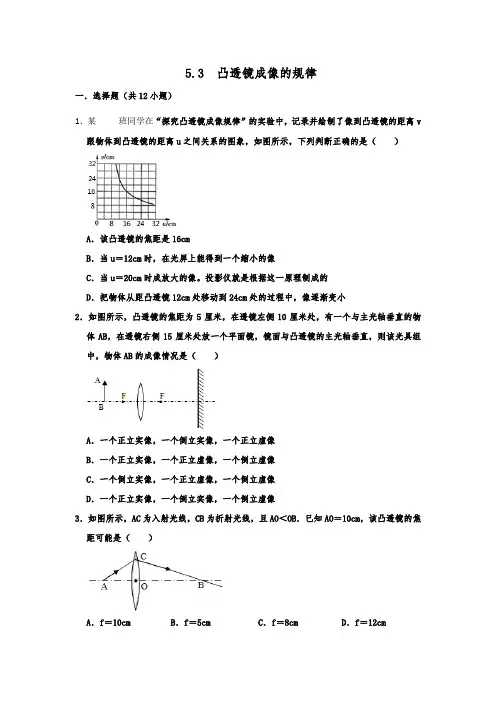

5.3 凸透镜成像的规律一．选择题（共12小题）1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．当u＝12cm时，在光屏上能得到一个缩小的像C．当u＝20cm时成放大的像。

投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小2．如图所示，凸透镜的焦距为5厘米，在透镜左侧10厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中，物体AB的成像情况是（）A．一个正立实像，一个倒立实像，一个正立虚像B．一个正立实像，一个正立虚像，一个倒立虚像C．一个倒立实像，一个正立虚像，一个倒立虚像D．一个正立实像，一个倒立实像，一个倒立虚像3．如图所示，AC为入射光线，CB为折射光线，且AO＜OB．已知AO＝10cm，该凸透镜的焦距可能是（）A．f＝10cm B．f＝5cm C．f＝8cm D．f＝12cm4．某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（）A．烛焰位于a点时，屏上出现的实像最小B．烛焰位于c点时，屏上出现的实像最大C．烛焰位于b点时，屏上出现的实像最大D．烛焰位于d点时，成正立放大的虚像5．小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，移动蜡烛，先让烛焰在光屏上成了一个清晰的像。

如图所示，然后他在蜡烛和凸透镜之间放置了不同类型的眼镜片，关于本次实验现象正确的是（）A．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像B．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像C．将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像D．将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像6．有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、放大的实像。

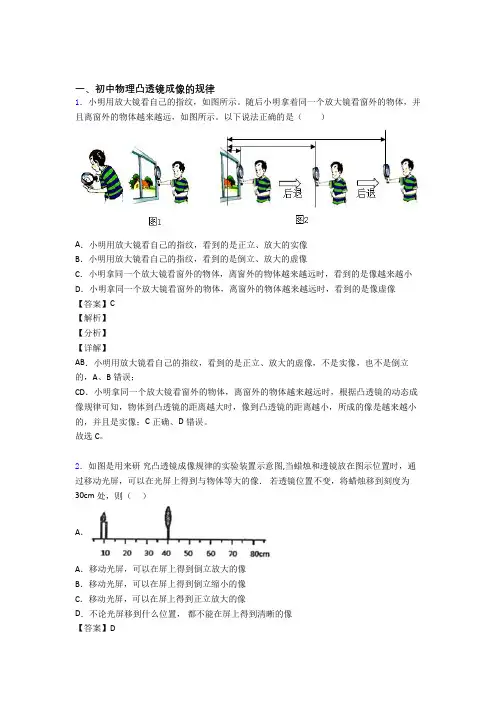

一、初中物理凸透镜成像的规律1．小明用放大镜看自己的指纹，如图所示。

随后小明拿着同一个放大镜看窗外的物体，并且离窗外的物体越来越远，如图所示。

以下说法正确的是（）A．小明用放大镜看自己的指纹，看到的是正立、放大的实像B．小明用放大镜看自己的指纹，看到的是倒立、放大的虚像C．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，看到的是像越来越小D．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，看到的是像虚像【答案】C【解析】【分析】【详解】AB．小明用放大镜看自己的指纹，看到的是正立、放大的虚像，不是实像，也不是倒立的，A、B错误；CD．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，根据凸透镜的动态成像规律可知，物体到凸透镜的距离越大时，像到凸透镜的距离越小，所成的像是越来越小的，并且是实像；C正确、D错误。

故选C。

2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。

A．放大的像 B．等大的像 C．缩小的像 D．正立的像
10．某同学做"探究凸透镜成像的规律"实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（ ）
A．烛焰位于a点时，屏上出现的实像最小
A．a端变细，b端变细B．a端变粗，b端变粗
C．a端变细，b端变粗D．a端变粗，b端变细
8．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路，下列说法正确的是（）
A．小红画的光路是正确的
B．蜡烛通过透镜成的是虚像
C．透镜的焦距小于10cm
D．透镜的焦距大于20cm
9．在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在图示位置光屏上的像一直比较清晰。若他再将蜡烛移至距透镜7cm处，移动光屏，则屏上得到的像一定是（ ）
4．烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。下列操作不可能使烛焰在光屏上成清晰像的是（）
A．仅将蜡烛移至刻度线M的左侧某处
B．仅将光屏移至刻度线P的右侧某处
C．仅将凸透镜向左移至刻度N处
D．将透镜右移3cm，且光屏移至刻度线Q的右侧某处
5．如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是（ ）
A．蜡烛置于c点时，在光屏上能成一个放大的像
B．蜡烛置于b点时，在光屏上能成一个倒立缩小的像
C．蜡烛从a点向b点移动，光屏上的像逐渐变大
D．蜡烛从b点向左移动，光屏上的像逐渐变大
6．小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光屏移动到距凸透镜10厘米处时，得到一个最小最亮的光斑。接着把光源换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（ ）

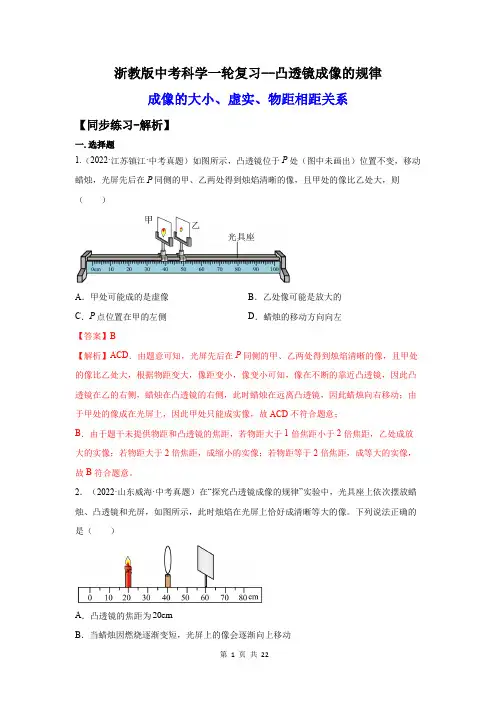

浙教版中考科学一轮复习--凸透镜成像的规律成像的大小、虚实、物距相距关系【同步练习-解析】一.选择题1.（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A．甲处可能成的是虚像B．乙处像可能是放大的C．P点位置在甲的左侧D．蜡烛的移动方向向左【答案】B【解析】ACD．由题意可知，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD不符合题意；B．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B符合题意。

2．（2022·山东威海·中考真题）在“探究凸透镜成像的规律”实验中，光具座上依次摆放蜡烛、凸透镜和光屏，如图所示，此时烛焰在光屏上恰好成清晰等大的像。

下列说法正确的是（）A．凸透镜的焦距为20cmB．当蜡烛因燃烧逐渐变短，光屏上的像会逐渐向上移动C ．若遮挡凸透镜的一部分，光屏上将得不到完整的像D ．若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像光屏应向右移动【答案】B【解析】A ．如图，凸透镜成倒立、等大的实像，像距等于物距等于二倍焦距220.0cm u v f ===解得 10.0f cm =故A 错误；B ．由于过光心的入射光线经凸透镜折射后传播方向不变，所以随着蜡烛燃烧变短，光屏上的像将向上移动，故B 正确；C ．若遮挡凸透镜的一部分，烛焰的光线会从凸透镜的其他位置透过，在光屏上会聚，光屏上仍能得到完整的像，像比原来变暗，故C 错误；D ．在蜡烛和凸透镜之间放一个远视镜，远视镜是凸透镜，凸透镜对光线具有会聚作用，可以使光线提前会聚，为得到清晰的像需要将光屏靠近凸透镜，即左移，故D 错误。

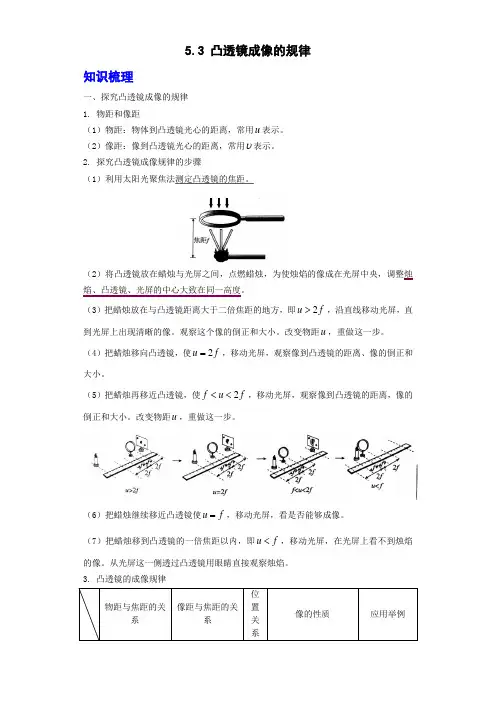

5.3 凸透镜成像的规律知识梳理一、探究凸透镜成像的规律1. 物距和像距（1）物距：物体到凸透镜光心的距离，常用u 表示。

（2）像距：像到凸透镜光心的距离，常用υ表示。

2. 探究凸透镜成像规律的步骤（1）利用太阳光聚焦法测定凸透镜的焦距。

（2）将凸透镜放在蜡烛与光屏之间，点燃蜡烛，为使烛焰的像成在光屏中央，调整烛焰、凸透镜、光屏的中心大致在同一高度。

（3）把蜡烛放在与凸透镜距离大于二倍焦距的地方，即f u 2>，沿直线移动光屏，直到光屏上出现清晰的像。

观察这个像的倒正和大小。

改变物距u ，重做这一步。

（4）把蜡烛移向凸透镜，使f u 2=，移动光屏，观察像到凸透镜的距离、像的倒正和大小。

（5）把蜡烛再移近凸透镜，使f u f 2<<，移动光屏，观察像到凸透镜的距离，像的倒正和大小。

改变物距u ，重做这一步。

（6）把蜡烛继续移近凸透镜使f u =，移动光屏，看是否能够成像。

（7）把蜡烛移到凸透镜的一倍焦距以内，即f u <，移动光屏，在光屏上看不到烛焰的像。

从光屏这一侧透过凸透镜用眼睛直接观察烛焰。

3. 凸透镜的成像规律物距与焦距的关系 像距与焦距的关系 位置关系 像的性质 应用举例凸透镜 平行光 f =υ像 与 物 异 侧 一个点 测定焦距 f u 2>f f 2<<υ 缩小、倒立、实像 照相机 f u 2= f 2=υ 等大、倒立、实像 测定焦距 f u f 2<<f 2>υ 放大、倒立、实像 幻灯片、投影仪 f u =同 侧不成像 f u < 放大、正立、虚像 放大镜★★口诀巧记：一倍焦距分虚实，二倍焦距分大小，物近像远像变大，物远像近像变小。

二、利用光路图理解凸透镜成像规律1. 当f u 2>时，成像光路图如图甲所示，此时成倒立、缩小的实像。

2. 当f u 2=时，成像光路图如图乙所示，此时成倒立、等大的实像。

1. 当f u f 2<<时，成像光路图如图丙所示，此时成倒立、放大的实像。

第一讲凸透镜成像规律实验的十六种考法（解析）在探究“凸透镜成像规律”的实验中，小勇同学进行了如下实验：（1）如图甲所示操作，测得本实验所用凸透镜的焦距为cm。

【答案】10.0注意长度的测量要估计到分度值的下一位。

（2）实验时，首先调节烛焰、凸透镜和光屏的高度，使它们的中心大致在，使像成在光屏。

【答案】同一高度；中央；（3）蜡烛燃烧一段时间后，光屏上的像将向（填“下”或“上”）移动，可以向（填“下”或“上”）调节凸透镜，使像再次成在光屏中央。

【答案】上；下蜡烛、凸透镜的光心和所成像的中心在同一直线上。

（4）若用不透明物体挡住透镜中心部分，像会（填“完整”或“不完整”），且变（填“亮”或“暗”）。

【答案】完整；暗；遮住凸透镜的一部分，凸透镜的其他部分依然能透过光线，同样会会聚成像，会聚的像仍然是完整的，像的大小不发生变化；折射光线减少，像的亮度变暗。

（5）始终保持图乙中凸透镜的位置不变，适当向左移动蜡烛时，应该向（填“左”或“右”）移动光屏，才能再次得到清晰的像，______就是利用这一成像规律工作的；小勇又向右移动蜡烛至43cm刻度处，移动光屏，发现屏上（填“能”或“不能”）得到清晰的像；此时，若交换蜡烛和光屏的位置，光屏上（填“能”或“不能”）得到清晰的像。

【答案】左；照相机；不能；不能向左移动蜡烛，物距变大，像距变小，所以要向左移动光屏；蜡烛在43cm刻度时，物距小于一倍焦距，光屏上不能成像；根据光路是可逆的，交换位置后仍然不能成像。

（6）将蜡烛移至1倍焦距与2倍焦距之间某处，调节光屏，使光屏上成清晰的像，烛焰中心以1cm/s的速度垂直于光具座向下运动，光屏上的像______（向上/向下）移动，移动的速度______（大于/小于/等于）1cm/s【答案】向上；大于；蜡烛在1倍与2倍焦距之间，成倒立放大的实像；蜡烛中心以1cm/s的速度垂直于光具座向下运动，因为成倒立的像，所以光屏上的像向上运动；因为成放大的像，所以像移动的速度大于物体移动的速度。

凸透镜成像规律练习题及详细答案1 .物体到凸透镜的距离时，成倒立缩小的像；物体到凸透镜的距离等于2倍焦距时，像到凸透镜的距离为，成的像是立的，大小与物体.2 .物体到凸透镜的距离时，成倒立放大的实像；物体到凸透镜的距离为时不成像；当物体到凸透镜的距离时，成正立、放大的虚像.3 .照相机是根据凸透镜能成像的光学原理制成的.照相机的调焦装置是用来调节镜头到的距离的，当拍摄近的景物时，镜头要往前冲，离胶片一些.光圈是用来控制进入镜头的多少的；快门是用来控制曝光的.4 .投影仪是根据凸透镜能成像的光学原理制成的.在投影时由于屏幕上的画面太小，同学们看不清楚，需让画面再大些，调节的方法是，向调镜头（填“上”或“下”），同时投影仪与屏幕的距离要.1大于二倍焦距等于2倍焦距倒相等2大于一倍焦距小于二倍焦距一倍焦距小于一倍焦距3成倒立缩小的实像景物远景物大小4倒立放大的虚像下远一、填充题1．凸镜、凹透镜、凸透镜和平面镜中，能会聚太阳光的是镜。

2 .有一焦距为f的凸透镜，若把烛焰放在离凸透镜2f以外，则在凸透镜的侧成实像，光学装置就是利用这一规律制成的。

3．小孔成像是由于光的成的像，平面镜成像是由于光的成的像，透镜成像是由于光的成的像。

4．利用凸透镜不仅可以光线，而且能成像，这种由光线会聚而成，能显示在屏上的像叫实像。

二、是非题在研究凸透镜成像规律的实验中，判断以下结论是否正确。

1．实验用的凸透镜其焦距必须是已知的。

（）2．光具座上器材的排列次序是烛焰、凸透镜和光屏。

（）3 .物体到凸透镜的距离叫物距，用u表示。

（）4.像到凸透镜的距离叫像距，用v表示。

（）5 .焦点到凸透镜光心的距离叫焦距，用f表示。

（）6.虚像不可能成在光屏上。

（）7．实像是倒立的，虚像是正立的。

（）8．实验前要调整蜡烛、光屏和凸透镜的高度，使它们的中心大致在同一高度上。

（）三、选择题1.下列陈述中正确的是[]A.凸透镜一定成实像B.凸透镜一定成虚像C.凸透镜一定能成像D.凸透镜能成虚像2．已知凸透镜的焦距为10厘米，物体离开凸透镜的距离为15厘米，那么所成像是[]A.倒立缩小的实像B.倒立放大的实像C正立缩小的像D.正立放大的像凸透镜成像及应用A组答案：一、1．凸透2．另一；缩小倒立；照相机3．直线传播；反射；折射4．折射；实际二、1.也d3.x4.x5.d6.d7.d8.N三、1.D2.B一、选择题：1、小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图2所示，探究后他总结出下列说法。
