1.小明同学在探究“凸透镜成像规律及应用”的活动中,选用了焦距未知的凸透镜。
(1)将凸透镜安装在光具座上,用平行光作光源,移动光屏,在光屏上得到一个最小最亮的光斑,如图甲所示,则该凸透镜的焦距为_______cm。
(2)将蜡烛、凸透镜、光屏依次安装在光具座上,并调整蜡烛火焰、凸透镜及光屏三者的中心,使其大致在_______上,为实验探究做好准备。
(3)如图乙所示,将点燃的蜡烛移到标尺10cm处,再移动光屏,直到在光屏上得到一个清晰的像为止。
生活中________就是利用这一成像原理来工作的。
(4)在图乙所示情况下,保持光屏和凸透镜的位置不变,将蜡烛向左移动一段距离后,为了在光屏上再次得到清晰的像,应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜),这与____________________________(近视/远视)的矫正相似。
【答案】10 同一高度照像机凹透镜近视【解析】(1)将凸透镜安装在光具座上,用平行光作光源,移动光屏,在光屏上得到一个最小最亮的光斑,此处即为焦点的位置,由图甲可知,则该凸透镜的焦距为10cm。
(2)为使像成在光屏的中央,实验前将蜡烛、凸透镜、光屏依次安装在光具座上,并调整蜡烛火焰、凸透镜及光屏三者的中心,使其大致在同一高度。
(3)如图乙所示,将点燃的蜡烛移到标尺10cm处,此时的物距为40cm,物体在凸透镜的二倍焦距点之外,再移动光屏,在光屏上得到一个清晰倒立缩小的实像像。
生活中照相机就是利用这一成像原理来工作的。
(4)在图乙所示情况下,保持光屏和凸透镜的位置不变,将蜡烛向左移动一段距离后,物距变大,根据物近像远像变大的规律可知像成在了光屏的前方,要使像仍成在光屏上,需要一个发散透镜,即凹透镜;凹透镜是用来矫正近视眼的,因此这与近视眼的矫正相似。
故答案为:(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜;近视。
2.(7分)如图所示在“探究﹣﹣凸透镜成像”的实验中,凸透镜焦距为1 5cm(1)实验前应首先调整蜡烛、凸透镜、光屏,使烛焰、凸透镜、光屏三者中心大致在同一高度,其目的是.(2)如图,光屏应在区域前后移动,才能得到清晰、倒立、(选填“放大”或“缩小”的实像,根据这一原理人们制成了.(3)在蜡烛和凸透镜之间放上一个近视眼镜,则发现像变得模糊了,这时应适当向(选填“左”或“右”)移动光屏,才能重新得到清晰的像.(4)若实验中将光屏换成平面镜,则从侧面(选填“能”或“不能”)看到清晰、倒立的烛焰像,此时蜡烛在平面镜中成像,像与凸透镜大小.【答案】(1)使像成在光屏的中央;(2)③;放大;幻灯机;(3)右;(4)不能;相等.【解析】试题分析:(1)点燃蜡烛后,调节烛焰、凸透镜、光屏的中心大致在同一高度上,这样才能使像成在光屏的中央;(2)由图知,凸透镜焦距是15cm,当把凸透镜固定在50cm刻度线位置,蜡烛固定在30cm刻度线位置时,物距为50cm﹣30cm=20cm,即蜡烛在1倍和2倍焦距,所以此时成倒立放大的实像,像在2倍焦距之外,幻灯机(投影仪)是根据这个原理制成的;(3)在蜡烛和凸透镜之间放上一个近视眼镜,由于近视眼镜是凹透镜,对光线有发散作用,所以通过凸透镜的光线比以前会聚得要晚了,像距更大了,因此要得到清晰的像,需将光屏远离凸透镜.当烛焰距凸透镜40cm时,物距大于2f,移动光屏,可在光屏上得到一个清晰的倒立缩小的实像,照相机就是利用这一成像规律工作的;(4)平面镜所称成的像是虚像,光屏上不能承接到像;根据平面镜成像特点可知,像与物的大小相同,所以此时蜡烛在平面镜中成像,像与蜡烛大小相等.考点:凸透镜成像、平面镜成像3.(10分)在“探究凸透镜成像规律”的实验中:(1)由图甲可知,该凸透镜的焦距是 cm。
探究凸透镜成像规律一、单选题:1、物体到凸透镜的距离为u=8cm时,在透镜中看到正立的像,当物体到透镜的距离为u=10cm时,在光屏上看到倒立的像,当物体到透镜的距离为下列各值时,对像的性质判断正确的是()A.u=20cm时,成倒立缩小的像B.u=15cm时,成正立放大的像C.u=9cm时,成倒立缩小的像D.u=5cm时,成倒立放大的像2、物体到凸透镜距离为10cm时,成倒立放大的实像,当物体到该透镜的距离为18cm时,成倒立缩小的实像,则该凸透镜的焦距f的范围为()A.10cm<f<18cm B.5cm<f<9cm C.9cm<f<10cm D.18cm<f<20cm3、物体通过凸透镜可成()A.正立、缩小的虚像B.正立、放大的虚像C.倒立、放大的虚像D.正立、放大的实像4、放幻灯时,幻灯片应放在()A.透镜的焦点以内B.透镜的两倍焦距以外C.透镜焦点以外的任一位置D.透镜两倍焦距以内,一倍焦距以外5、某凸透镜的焦距为10cm,当物体沿主光轴从距离透镜30cm处向15cm处移动时,则()A.像变大,像距变大B.像变小,像距变小C.像先变小后变大,像距变大D.像先变小后变大,像距变小二、填空题:6、当物距在1倍焦距和2倍焦距之间时,像距________焦距,得到了________实像.7、在“研究凸透镜成像”的实验中,为了使像成在光屏的中心,必须使烛焰、透镜、光屏的中心大致在___________.实验中,物体距离凸透镜24cm,在光屏上得到一个放大的像,此凸透镜焦距的范围是_________.8、在凸透镜成像时,当物体由很远处以速度v匀速移近,直到接触凸透镜的整个过程中,像与物体间的距离是________,像移动的速度是________.9、物体从焦点处向2倍焦距以外沿主轴移动,在这个过程中,物体的像距如何变化?________;像的大小如何变化?________;像的虚实如何变化?________.10、当物体离凸透镜的距离________2倍焦距时,凸透镜成倒立、缩小的实像,这是________的工作原理;当物体离凸透镜的距离在________之间时,凸透镜成倒立、放大的实像,这是________的工作原理;当物体离凸透镜的距离________时,凸透镜成正立的、放大的虚像,这是________的工作原理.三、作图题:11、把蜡烛放在离凸透镜远大于2倍焦距的地方,在光屏上出现了明亮、清晰的烛焰的像,如图所示,请完成光路图.12、下图是凸透镜成像规律的示意图,图中A、B、C表示同一物体放在三个不同的位置,请通过画图大致表示出像的位置和像的性质.四、实验探究题:13、在“探究凸透镜成像规律”的实验中,凸透镜的焦距为10cm,当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm,当蜡烛到凸透镜的距离小于________cm时,通过凸透镜能看到正立、放大的虚像.14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况,由凸透镜成像规律,根据下表可推知该透镜的焦距应是__________________.15、在“探究凸透镜成像规律”的实验中,必须先________,然后把蜡烛、光屏分别置于凸透镜两侧,调整凸透镜和光屏的高度,使它们的中心跟________大致在________.16、在“研究凸运镜成像规律”的实验中,请你设计一个测量凸运镜焦距的简易实验方案,写出实验步骤:(1)________________________(2)________________________评估你的实验方案的优缺点:________.五、应用设计题:17、小红在探究完凸透镜成像规律后,产生了这样的一个想法:“凸透镜能够成像,那么凹透镜能不能成像呢?”请你帮她设计实验并探究.18、观察教学中常用的投影仪投影幻灯片,请说明:(1)平面镜的作用:________;(2)凸透镜的作用:________;(3)屏幕用粗糙的白布做成:________.参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm<f<24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm<f<10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像,同时白布能反射所有颜色的光一、选择题(每题3分,共39分)1.(08临沂)下列有关光的现象中,正确的说法是()A.阳光下,微风吹拂的河面,波光粼粼,这里蕴含着光的反射B.光与镜面成30°角射在平面镜上,则其反射角也是30°C.人在照镜子时,总是靠近镜子去看,其原因是靠近时像会变大D.老年人通过放大镜看书,看到的字的实像2.小赵同学手拿时钟站在平面镜前,如图所示是平面镜中的像,则()A.小赵同学离平面镜越远,像越小B.小赵同学离平面镜越远,像越大C.时钟指示的时间是3点正D.时钟指示的时间是9点正3.凸透镜的焦距是12cm,把点燃的蜡烛放在距凸透镜15cm处,则蜡烛通过凸透镜成的像是()A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4.下列现象属于光的折射现象的是()A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时,利用平面镜成像特点可以节省空间。
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于()。
A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案:C解析:凸透镜的焦点位置取决于透镜的曲率,曲率越大,焦点位置越近;曲率越小,焦点位置越远。
2. 关于凸透镜焦点位置的描述,正确的是()。
A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案:A解析:焦点位置被称为透镜的负焦距,因为凸透镜的焦点位置在透镜的透镜中心的同侧。
3. 凸透镜对于非平行光线的成像,关注的光线是()。
A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案:B解析:凸透镜对于非平行光线的成像,是通过将光线聚焦在焦点上实现的,其中一束光线能改变方向使其平行于光轴的光线,其余光线则在透镜后面的位置得到成像。
4. 凸透镜成像的规律中,人眼看到的物体是()。
A. 实物体B. 虚物体C. 光线D. 影子答案:B解析:凸透镜成像的规律中,人眼看到的物体是虚物体,即物体的投影形成在透镜后的位置。
5. 凸透镜成像的规律中,实物体与虚物体的区别在于()。
A. 实物体有质量,虚物体没有B. 实物体是存在的,虚物体是虚幻的C. 实物体是透明的,虚物体是不透明的D. 实物体发出光线,虚物体不发出光线答案:B解析:实物体是存在的,虚物体是虚幻的,虚物体是通过光线经过凸透镜成像后形成的投影。
二、填空题1. 光线经过凸透镜后,如果经过像方焦点,成像在()方的位置。
答案:虚物方2. 凸透镜的焦距为-10cm,则焦点位置在()透镜的位置。
答案:凸3. 凸透镜的焦距为20cm,物体放在焦点处,成像在()。
答案:无穷远处4. 凸透镜成像的规律中,光线经过凸透镜后,成像的位置是()。
答案:物距焦距的倒数5. 凸透镜焦距越大,对物距的要求越(),反之亦然。
2022-2023学年八年级物理上册学优生期中期末复习难点题型专项突破(人教版)专题16 探究实验:探究凸透镜的成像规律1.(2022•宜昌模拟)小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小。
实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距,如图所示。
(1)测得焦距小于10cm的是图乙,模拟近视眼的是图乙。
(2)在同一位置,用甲、乙、丙透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中像距较大的是丙图。
(3)目前很多近视患者戴隐形眼镜来矫正视力。
隐形眼镜是一种直接贴在角膜表面的超薄镜片,可随着眼球运动,其中心厚度只有0.05mm,则此镜片的边缘厚度大于0.05mm(选填“小于”、“等于”或“大于”),此镜片对光有发散作用(选填“会聚”或“发散”)。
解:(1)因凸透镜的凸度越大,焦距越小,所以实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距,由图可以看出,乙图的凸度比丙图大,则测得焦距小于10cm的是图乙;因为乙的焦距比丙的焦距小,所以会聚能力强,因此乙模拟的是近视眼。
(2)由图可知,甲、乙、丙透镜中焦距最大的是丙,用甲、乙、丙透镜分别对着远处的某一物体,相对而言,丙透镜的物距最小,根据凸透镜成实像时,物距减小,像距增大,像增大。
可知其中像距较大的是丙图。
(3)近视眼患者戴的是凹透镜,凹透镜的四周的厚度要比中间的厚度厚,故这种超薄镜片的边缘厚度大于0.05mm。
此镜片对光有发散作用。
答案:(1)乙;乙;(2)丙;(3)大于;发散2.(2022•济南模拟)小峰在探究凸透镜成像规律之后,又对凸透镜的焦距与其凸起程度的关系进行了探究:(1)小峰第一次选取一个凸起程度较小的凸透镜,测量焦距的实验如图甲所示,测得的焦距为10.0cm。
(2)第二次他又选用一个凸起程度较大的凸透镜,测得的焦距为8cm,由这两次实验可得出的初步结论:材料和横截面积相同的凸透镜,凸起程度越大其焦距越小。

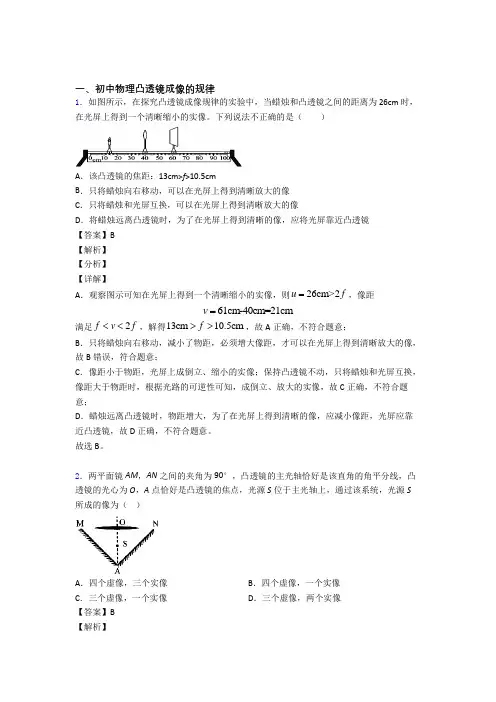

一、初中物理凸透镜成像的规律1.如图所示,在探究凸透镜成像规律的实验中,当蜡烛和凸透镜之间的距离为 26cm 时,在光屏上得到一个清晰缩小的实像。
下列说法不正确的是( )A .该凸透镜的焦距:13cm>f >10.5cmB .只将蜡烛向右移动,可以在光屏上得到清晰放大的像C .只将蜡烛和光屏互换,可以在光屏上得到清晰放大的像D .将蜡烛远离凸透镜时,为了在光屏上得到清晰的像,应将光屏靠近凸透镜【答案】B【解析】【分析】【详解】A .观察图示可知在光屏上得到一个清晰缩小的实像,则26cm>2u f =,像距61cm-40cm=21cm v =满足2f v f <<,解得13cm 10.5cm f >>,故A 正确,不符合题意;B .只将蜡烛向右移动,减小了物距,必须增大像距,才可以在光屏上得到清晰放大的像,故B 错误,符合题意;C .像距小于物距,光屏上成倒立、缩小的实像;保持凸透镜不动,只将蜡烛和光屏互换,像距大于物距时,根据光路的可逆性可知,成倒立、放大的实像,故C 正确,不符合题意;D .蜡烛远离凸透镜时,物距增大,为了在光屏上得到清晰的像,应减小像距,光屏应靠近凸透镜,故D 正确,不符合题意。
故选B 。
2.两平面镜AM ,AN 之间的夹角为90°,凸透镜的主光轴恰好是该直角的角平分线,凸透镜的光心为O ,A 点恰好是凸透镜的焦点,光源S 位于主光轴上,通过该系统,光源S 所成的像为( )A .四个虚像,三个实像B .四个虚像,一个实像C .三个虚像,一个实像D .三个虚像,两个实像【答案】B【解析】【详解】S 通过两个平面镜成3个虚像,(因为其中两个重合了),分别是S 1、S 2、S 3; S 1、S 2分别在凸透镜的焦点处,则不能成像,只有S 3在凸透镜的焦点以外,且通过凸透镜的光心,可以成一个实像S 4;S 在凸透镜的焦点以内,由u <f ,成正立放大的虚像S ′;综上分析,通过该系统,光源S 所成的像有四个虚像,一个实像。
初二物理凸透镜成像的规律试题答案及解析1.一支点燃的蜡烛放在凸透镜的主轴上,当物距为25cm时,在凸透镜的另一侧光屏上能得到一个放大的烛焰的像。
那么,当蜡烛移至离凸透镜lOcm时,则烛焰经凸透镜所成的像一定是 ( )A.正立、放大、虚像B.倒立、放大、实像C.正立、放大、实像D.倒立、缩小、实像【答案】A【解析】由“当f﹤u﹤2f,成倒立、放大的实像,v﹥2f”可知, f﹤25cm﹤2f,则12.5 cm﹤f﹤25cm;那么,当蜡烛移至离凸透镜l0cm时,u﹤f,由“当u﹤f时,成正立、放大的虚像,v﹥f”可知,烛焰经凸透镜所成的像一定是正立、放大、虚像。
故选A。
【考点】凸透镜的成像规律2.在“探究凸透镜成像规律”的实验中:(1)蜡烛、凸透镜(焦距为10cm)、光屏依次放在光具座上,要使烛焰的像能呈在光屏的中央,需调节烛焰、凸透镜、光屏的中心大致在上。
当它们处于如图所示的位置时,在光屏上能得到清晰的像,则该像是(填“倒立”或“正立”)、_________(填“缩小” 、“等大”或“放大”)的实像。
(2)将蜡烛稍远离凸透镜,光屏上的像变模糊。
要再次在光屏上得到清晰的像,可采用下列方法:①若移动光屏,则应将光屏______ ____(填“远离”或“靠近”)凸透镜;②若不移动光屏,则可在蜡烛和凸透镜之间再放上一个焦距合适的_____ __(填“凸透镜”或“凹透镜”)。
【答案】(1)同一高度倒立缩小(2)靠近凹透镜【解析】(1)实验过程中,调整凸透镜和光屏的高度,使蜡烛、凸透镜和光屏三者中心大致在同一高度,目的是使烛焰的像成在光屏的中央。
由题意知,f=10cm,当物距u=30cm时,u>2f.由凸透镜成像的规律可知,此时凸透镜成倒立、缩小的实像。
(2)将蜡烛稍远离凸透镜,光屏上的像变模糊.凸透镜成实像时,物近像远像变大,因此要再次在光屏上得到清晰的像,①若移动光屏,则应将光屏靠近凸透镜;②凹透镜对光线有发散作用.因此若不移动光屏,则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜,可以使光线推迟会聚。
一、初中物理凸透镜成像的规律1.如图所示,竖直放置的不透光物体(足够大)中紧密嵌有一凸透镜,透镜左侧两倍焦距处,有一个与主光轴垂直的物体AB,在透镜右侧三倍焦距处竖直放置一平面镜MN,镜面与凸透镜的主光轴垂直,B、N两点都在主光轴上,AB与MN高度相等,且与透镜上半部分等高.遮住透镜的下半部分,则该光具组中,物体AB的成像情况是()A.两个实像,一个虚像B.一个实像,两个虚像C.只有一个虚像D.只有一个实像【答案】D【解析】【详解】①按题意,AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像.②由于成像后的光线是射向右下方的,所以不能在平面镜上成像(平面镜只在主光轴的上方),所以只能成一个实像.③如果平面镜足够大,则“AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像”又会在平面镜上成一个等大的虚像,平面像反射后的光线又会经凸透镜成一个缩小的倒立的实像(成在凸透镜左侧f与2f之间.此时相当于物距为4f.当然,也要满足凸透镜是足够大了才有此种情况).故选D.【点睛】此题主要考查凸透镜成像规律及其应用,此题的突破点是,AB只有在主光轴上的那点折射后入MN,其它均没有,故只有一个实像.2.两平面镜AM,AN之间的夹角为90°,凸透镜的主光轴恰好是该直角的角平分线,凸透镜的光心为O,A点恰好是凸透镜的焦点,光源S位于主光轴上,通过该系统,光源S 所成的像为()A.四个虚像,三个实像B.四个虚像,一个实像C.三个虚像,一个实像D.三个虚像,两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像,(因为其中两个重合了),分别是S1、S2、S3;S1、S2分别在凸透镜的焦点处,则不能成像,只有S3在凸透镜的焦点以外,且通过凸透镜的光心,可以成一个实像S4;S在凸透镜的焦点以内,由u<f,成正立放大的虚像S′;综上分析,通过该系统,光源S 所成的像有四个虚像,一个实像。
3.当物体距凸透镜8厘米时,在透镜的另一侧光屏上成一个清晰放大的像,若是将凸透镜向光屏方向移动2厘米,则在光屏上又成一个清晰像,那么这透镜的焦距f为A.2厘米<f<4厘米B.4厘米<f<5厘米C.5厘米<f<8厘米D.无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时,在透镜的另一侧得到一个倒立的、放大的实像,2f>u>f,所以,<f,即4cm<f<8cm−−−−−①;由“保持物体与光屏的位置不变,把凸透镜向光屏f<8cm2方向移动2cm,则在光屏上又成一清晰的缩小的像”,可知u=10cm>2f,即f<5cm−−−−②,综上所述,由①②可4cm<f<5cm.故ACD错误,B正确.故选B.4.城市的很多街口都安装了 360°高清晰摄像头,由公安局实施 24 小时监控,来保护人民的安全,摄像机的像距几乎不变,但镜头的功能类似于人眼睛的晶状体,焦距可以调节,如图所示,某嫌疑犯在成像板上已经成清晰的像,此时镜头的焦点在 F 处,在监控此人的过程中(该人在成像板上的像保持清晰),下列说法正确的是()A.不管该人走近还是走远,所成的像都是正立缩小的实像B.如果该人远离镜头,镜头的焦点可能变在 a 点C.如果该人靠近镜头,镜头的焦点可能变在 c 点D.如果该人靠近镜头,镜头的焦点可能变在 b 点【答案】D【解析】【详解】A.该人走近还是走远时,所成的像是倒立的实像,不是正立的,A错误;B.如果该人远离镜头,那么物距变大,像距变小,像更靠近焦点,如果还想要像成在成像板上,那么焦距应该变大,焦点不可能在a点,B错误;C D.如果该人靠近镜头,那么物距变小,像距变大,像更远离焦点,如果还想要像成在成像板上,那么焦距应该变小,焦点不可能在c点,可能变在b点,C错误、D正确.5.在做“探究凸透镜成像的规律”实验时,某实验小组所描绘的像距随物距变化的关系图线如图所示.图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应.则下列说法正确的是A.蜡烛处于 AB 间某一位置时,成倒立、缩小的实像B.蜡烛处于 BC 间某一位置时,成倒立、放大的实像C.将蜡烛从 C 移动到 B 的过程中,所成像逐渐增大D.将蜡烛从 B 移动到 A 的过程中,所成像逐渐减小【答案】C【解析】【分析】(1)根据u=v=2f,成倒立、等大的实像,判断凸透镜的焦距.(2)根据物距和焦距,判断凸透镜成像情况:u>2f,成倒立、缩小的实像.2f>u>f,成倒立、放大的实像.u <f ,成正立、放大的虚像.(3)凸透镜成实像时,物距减小,像距增大,像变大.【详解】(1)由图象知,220cm u v f ===,此时凸透镜成倒立、等大的实像,所以凸透镜的焦距:10cm f =.(2)物距大于一倍焦距时,凸透镜成实像.A 、蜡烛处于AB 间某一位置时,2f >u >f ,成倒立、放大的实像.选项错误.B 、蜡烛处于BC 间某一位置时,u >2f ,成倒立、缩小的实像.选项错误.C 、将蜡烛从C 移动到B 的过程中,物距大于一倍焦距时,凸透镜成实像.物距减小,像距增大,像变大.选项正确.D 、将蜡烛从B 移动到A 的过程中,物距大于一倍焦距时,凸透镜成实像.物距减小,像距增大,像变大.选项错误.故选C .6.某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u 之间关系的图象,如图所示,下列判断正确的是( )A .该凸透镜的焦距是16cmB .把物体从距凸透镜12cm 处移动到24cm 处的过程中,像逐渐变小C .当u=20cm 时成放大的像.投影仪就是根据这一原理制成的D .当u=12cm 时,在光屏上能得到一个缩小的像【答案】B【解析】【分析】【详解】A. 根据凸透镜成像的规律,在物体等于二倍焦距时,像距也等于二倍焦距,此时成倒立等大的实像,如图,物距为16cm 时,像距也为16cm ,即都等于二倍焦距,所以该凸透镜的焦距是8cm ,故A 错误;B. 由图可知,把物体从距凸透镜12cm 处移动到24cm 处的过程中,即物距增大时,像距变小,像会逐渐变小,故B 正确;C. 当20cm u =时,大于二倍焦距,成缩小的像,投影仪根据凸透镜成放大的实像原理制成,故C 错误;D. 当12cm u =时,即物距处于一倍到二倍焦距之间,成倒立放大的实像,故D 错误. 故选B .【点睛】凸透镜成像规律是常考试的内容,应牢记凸透镜的成像规律,有些同学总是记不住,要下点功夫,可以结合成像光路图进行练习、记忆.7.某同学将物体放在凸透镜前不同位置,依次得到倒立的放大的像和倒立的缩小的像,测得像距分别为26厘米和16厘米,则该透镜的焦距f 为( )A .6厘米<f<10厘米B .8厘米<f<13厘米C .13厘米<f<16厘米D .16厘米<f<26厘米【答案】B【解析】【详解】根据题意,当凸透镜成倒立放大的像时,像位于二倍焦距以外,即12v f >,代入数据得:26cm 2f >解得: 13cm f <当凸透镜成倒立,缩小的像时,像位于一倍焦距和二倍焦距之间,即8cm 13cm f <<,代入数据得:16cm 2f f <<解得:8cm 16cm f <<所以8cm 13cm f <<故选B 。
八年级上凸透镜成像规律(含解析)一、单选题1.小明拿着凸透镜在窗户和墙壁之间移动,发现墙壁上出现了一个窗户的像,墙壁、凸透镜和窗户的位置如图所示,则下列说法正确的是( ) .A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的C. 向右移动凸透镜,在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半,不能看到窗户完整的像2.如图是探究凸诱镜成像规律的装置,此时光屏上成清晰的像。
下列说法中正确的是()A. 光屏上的像是一个倒立、放大的实像B. 此凸透镜的焦距小于10cmC. 若将蜡烛移动到30cm处,光屏移动到80cm处,会再次得到一个清晰的像D. 若在蜡烛和凸诱镜之间放一个远视眼镜,将光屏向右移动才能得到一个清晰的像3.在探究凸透镜成像的实验中,先用焦距为10cm的透镜甲进行实验,在透镜右侧的光屏上得到了清晰缩小的实像.接下来不改变发光体和凸透镜的位置,改用焦距为20cm的透镜乙继续进行实验.下列情形可能发生的是()A. 光屏向右移,能接收到清晰缩小的实像B. 光屏向左移,能接收到清晰放大的实像C. 光屏向左移,能接收到清晰缩小的实像D. 无论怎样移动光屏,都接收不到清晰的像4.小刚在“探究凸透镜成像规律”的实验中,用由发光二极管组成的“上”字屏代替蜡烛,他把“上”字屏放在原来放蜡烛的位置上,如图所示.移动光屏直至看到清晰像.此时他在不透光的白板光屏上看到的是图中的()A. B. C. D.5.将物体放在距凸透镜40cm处,在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像,则此凸透镜的焦距范围是( )A. 10cm<f<15cmB. 15cm<f<20cmC. 20cm<f<30cmD. 30cm<f<40cm6.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。
从室内透过防盗门镜向外看,可以看到来客的正立、缩小的像。
由此可以断定,此时防盗门镜的作用相当于一个()A. 凸透镜B. 凹透镜C. 凸透镜和凹透镜D. 玻璃砖7.如图所示,小刚在做探究凸透镜成像规律的实验时,将凸透镜固定在光具座上50cm刻度线处,将点燃的蜡烛放置在光具座上35cm刻度线处。
凸透镜成像规律实验题(含答案)1.(12)将一物体分别放在甲、乙两凸透镜前等距离处,通过甲透镜成缩小的像,通过乙透镜成放大的像,由此可推断:甲透镜的焦距____乙透镜的焦距(选填“小于”、“等于”或“大于”)。
2.(12)在“探究凸透镜成像规律”的实验时,小明将烛焰、凸透镜放在如图甲所示位置,在光屏上正好出现倒立等大的像。
然后,小明将烛焰、凸透镜放在如图乙所示位置,此时能观察到__(选填“正立”或“倒立”)、放大的__像(选填“实”或“虚”)。
3.(12)将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上,点燃蜡烛,使烛焰、透镜和光屏的中心在同一高度上.移动蜡烛使烛焰距凸透镜25cm,在凸透镜另一侧移动光屏,会在光屏上得到一个倒立、_______的实像.根据这一成像规律,请举一个生活中的应用实例:_______。
4.(12)如图所示,在研究凸透镜成像规律的实验中,光屏上呈现了烛焰倒立清晰的像。
如果去掉光屏,眼睛在A 处__________(选填“能”或“不能”)看到这个像,原因是__________。
5.(12)小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律,蜡烛在____点时,凸透镜右侧光屏上成的像最大,像是____(选填“正立”或“倒立”)的。
6.(12)如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置(足够长).实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上,并且大致在____上;当烛焰离凸透镜20cm时,在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像,随着蜡烛的燃烧,可观察到光屏上的像向____(上/下)移动;移动蜡烛,使烛焰离凸透镜10cm,再移动光屏,___(能/不能)在光屏上得到一个清晰的烛焰的像.7.(12)探究凸透镜成像规律:(1)实验中出现了如图所示的情形,要使像成在光屏的中央,应将光屏向_____(上/下)调整。
(2)已知凸透镜焦距为10cm,将烛焰放在距离凸透镜25cm处,调节光屏可得到倒立、_____(放大/缩小/等大)的实像, 应用这个原理工作的仪器有_____。
初三物理凸透镜成像的规律试题答案及解析1.(5分)小丽用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验,装置如图所示。
实验过程中保持凸透镜的位置不变,请回答下列问题。
(1)实验前应首先调节烛焰的中心、、光屏中心,在同一高度。
(2)改变蜡烛的位置,使其位于20cm刻度线处,再移动光屏,使烛焰在光屏上成清晰的倒立、的实像(选填“放大”、“等大”或“缩小”)(3)在实验(2)的基础上,将蜡烛和光屏互换位置,此时烛焰在光屏上成清晰的实像(选填“放大”、“等大”或“缩小”)(4)改变蜡烛的位置,使其位于56cm刻度线处,小丽从透镜的左侧对过透镜可以看到一个清晰的的像(选填“倒立”或“正立”)。
利用这种成像规律可制成。
【答案】(1)凸透镜的中心(2)缩小(3)放大(4)正立放大镜【解析】(1)实验前应首先调节烛焰的中心、凸透镜的中心、光屏中心,在同一高度,这样做的目的时让像产生在光屏的中央;(2)凸透镜的焦距为10cm,改变蜡烛的位置,使其位于20cm刻度线处,此时物距为40cm,物距大于两倍焦距,此时成倒立、缩小的实像,此时像距在一倍焦距和两倍焦距之间;(3)在实验(2)的基础上,将蜡烛和光屏互换位置,此时物距在一倍焦距和两倍焦距之间,此时成倒立、放大的实像;(4)改变蜡烛的位置,使其位于56cm刻度线处,此时物距为4cm,此时物距小于焦距,此时成正立、放大的虚像,利用这种成像规律可制成放大镜。
【考点】探究凸透镜成像特点2.在利用蜡烛研究凸透镜成像的实验中,凸透镜的焦距是10cm,点燃的蜡烛放在距凸透镜15cm 处,在凸透镜另一侧的光屏上观察到了烛焰清晰的像,这个像一定是()A.倒立放大的实像B.倒立缩小的实像C.正立放大的虚像D.正立放大的实像【答案】A【解析】有题意可知,凸透镜的焦距f=10cm,点燃的蜡烛放在距凸透镜15cm处,物距u=15cm,f<u<2f,由凸透镜成像特点可知,在凸透镜另一侧的光屏上会得到倒立放大的实像。
凸透镜成像规律实验题(含答案)1.(12)将一物体分别放在甲、乙两凸透镜前等距离处,通过甲透镜成缩小的像,通过乙透镜成放大的像,由此可推断:甲透镜的焦距____乙透镜的焦距(选填“小于”、“等于”或“大于”)。
2.(12)在“探究凸透镜成像规律”的实验时,小明将烛焰、凸透镜放在如图甲所示位置,在光屏上正好出现倒立等大的像。
然后,小明将烛焰、凸透镜放在如图乙所示位置,此时能观察到__(选填“正立”或“倒立”)、放大的__像(选填“实”或“虚”)。
3.(12)将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上,点燃蜡烛,使烛焰、透镜和光屏的中心在同一高度上.移动蜡烛使烛焰距凸透镜25cm,在凸透镜另一侧移动光屏,会在光屏上得到一个倒立、_______的实像.根据这一成像规律,请举一个生活中的应用实例:_______。
4.(12)如图所示,在研究凸透镜成像规律的实验中,光屏上呈现了烛焰倒立清晰的像。
如果去掉光屏,眼睛在A 处__________(选填“能”或“不能”)看到这个像,原因是__________。
A5.(12)小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律,蜡烛在____点时,凸透镜右侧光屏上成的像最大,像是____(选填“正立”或“倒立”)的。
6.(12)如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置(足够长).实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上,并且大致在____上;当烛焰离凸透镜20cm时,在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像,随着蜡烛的燃烧,可观察到光屏上的像向____(上/下)移动;移动蜡烛,使烛焰离凸透镜10cm,再移动光屏,___(能/不能)在光屏上得到一个清晰的烛焰的像.7.(12)探究凸透镜成像规律:(1)实验中出现了如图所示的情形,要使像成在光屏的中央,应将光屏向_____(上/下)调整。
(2)已知凸透镜焦距为10cm,将烛焰放在距离凸透镜25cm处,调节光屏可得到倒立、_____(放大/缩小/等大)的实像, 应用这个原理工作的仪器有_____。
一、初中物理凸透镜成像的规律1.如图所示的四种现象中,有关叙述正确的是(让凸透镜正对太阳,后面放一张白纸,在白纸上形成了较大的光斑, 此时光斑离透镜12. 0厘米,若将透镜远离白纸则光斑变小,则焦距可能小于12. 0厘米也可能大于12.0厘米我们看到塔在水中形成倒影是由于光在同种均匀介质中沿直线传播而成的等大虚像【答案】C【解析】【分析】【详解】A.让凸透镜正对太阳,后面放一张白纸,在白纸上形成了较大的光斑,此时光斑离透镜 12.0厘米,若将透镜远离白纸则光斑变小,根据凸透镜三条特殊光线,平行于主光轴的光 线经凸透镜折射后通过焦点,太阳光是相当于平行光的,所以白纸越靠近凸透镜,光斑越 大,则焦距是大于12.0cm 的,A 错误;B.手影是光的直线传播所形成的暗区,不是物体的像,B 错误;C.水中铅笔看起来变弯折是由于光从水中斜射向空气时,发生折射形成的,C 正确;D.我们看到塔在水中形成倒影是由于光在水面发生反射形成的,不是由于光在同种均匀 介质中沿直线传播而成的等大虚像,D 错误。
故选C o2 .在“探究凸透镜成像的规律''时,将点燃的蜡烛放在距凸透镜30cm 处,在透镜另一侧距 B. 于-WiM水中铅笔看起来变弯折是由于光的折射形成的A. C.离透镜16cm处的光屏上得到烛焰清晰的像.则下列相关说法正确的是()①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm < f < 15cm④将近视镜片放在蜡烛和凸透镜之间,要使光屏上出现清晰的像,光屏应靠近透镜A.只有①和③B.只有②和④C.只有②和③D.只有①和④【答案】C【解析】根据凸透镜成像的规律分析:①将点燃的蜡烛放在距凸透镜30cm处,在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像,即物距大于像距,所以成倒立缩小的实像,故①错误;②照相机就是利用凸透镜成倒立缩小的实像的原理制成的,故②正确;③凸透镜成倒立缩小的实像时,物距大于二倍焦距,即30cm>2/,得:/<15cm ;像距为一倍到二倍焦距之间,即/<16cmv2/,得:f > Scm , f <16cm ;综合以上条件得:8cm</<15cm,故③正确;④将近视镜片,即凹透镜放在蜡烛和凸透镜之间,由于凹透镜对光线有发散作用,所以像将远离凸透镜,所以要使光屏上出现清晰的像,光屏应远离透镜,故④错误:故选C.点睛:凸透镜成像规律是常考试的内容,应牢记凸透镜的成像规律,有些同学总是记不住,要下点功夫,可以结合成像光路图进行练习、记忆.3 .将一物体放在凸透镜前,使物距依次为6cm、18cm和24cm,分别得到放大的虚像、放大的实像和缩小的实像,则凸透镜的焦距f满足关系式A. f<6cmB. 6cm<f<18cmC. 9cm<f<12cmD. 18cm<f<24cm【答案】C【解析】【分析】【详解】当物距为6cm时,成放大的虚像,所以f>6cm.当物距等于18cm时,成放大的实像,即物距在一倍到二倍焦距之间,则9cm<f<18cm .当物距等于24cm时,成缩小的实像,所以24cm >2f,则f<l2cm.故:9cm <f < 12cm , C符合题意.选C .【点睛】重点是凸透镜成像规律的应用,关键是根据每次成像时的特征,列出相应的不等式,综合求解.4 .如图所示,将点燃的蜡烛放在距凸透镜20cm处时,在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像,若保持蜡烛的位置不变,更换一个焦距为15cm的凸透镜,要想在屏上出现清晰像,下列操作可行的是A.使屏远离透镜B.使屏靠近透镜C.使屏向上移动D.使屏向下移动【答案】A【解析】【详解】根据题意,当物距20cm时,在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大的像,由凸透镜成像规律知,此时u=v=2/=20cm,则焦距为六10cm:更换凸透镜焦距为15cm时,15cm<20cm<30cm,即蜡烛在凸透镜一倍焦距和二倍焦距之间,此时凸透镜成倒立、放大的实像,像距为匕>2/=30cm,则屏应远离透镜才能出现清晰像.故A正确.5 .如图所示,竖直放置的不透光物体(足够大)中紧密嵌有一凸透镜,透镜左侧两倍焦距处,有一个与主光轴垂直的物体AB,在透镜右侧三倍焦距处竖直放置一平面镜MN,镜面与凸透镜的主光轴垂直,B、N两点都在主光轴上,AB与MN高度相等,且与透镜上半部分等高.遮住透镜的下半部分,则该光具组中,物体AB的成像情况是()A.两个实像,一个虚像B. 一个实像,两个虚像C.只有一个虚像D.只有一个实像【答案】D【解析】【详解】①按题意,AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像.②由于成像后的光线是射向右下方的,所以不能在平面镜上成像(平面镜只在主光轴的上方),所以只能成一个实像.③如果平面镜足够大,则“AB在凸透镜右侧距离透镜2f处成一个倒立的等人的实像"又会在平面镜上成一个等大的虚像,平面像反射后的光线又会经凸透镜成一个缩小的倒立的实像(成在凸透镜左侧f与2f之间.此时相当于物距为4f.当然,也要满足凸透镜是足够大了才有此种情况).故选D .【点睛】此题主要考查凸透镜成像规律及其应用,此题的突破点是,AB只有在主光轴上的那点折射后入MN,其它均没有,故只有一个实像.6 .在“探究凸透镜成像规律''的实验中,蜡烛距凸透镜36cm时,在凸透镜另一侧18cm处的光屏上得到清晰缩小的像,当蜡烛距凸透镜18cm时,它的像一定是()A.像距为36cm,且成缩小的实像B.像距为36cm,且成放大的实像C.像距为18cm,且成缩小的实像D.像距为18cm,且成放大的虚像【答案】B【解析】【分析】【详解】当u>2f时,成倒立、缩小的实像,f < v < 2f, u > v.当蜡烛距凸透镜18cm时,f < u <2f.由于f<u<2f,成倒立、放大的实像,v>2f, u<v.凸透镜的一个物距对应一个像距,所以,像距为36cm,且成放大的实像.故选B.7 .下列关于光学知识的说法中,正确的是A.老花镜是利用凹透镜对光的发散作用使物体的像成在视网膜上8 .近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上C.照相机利用凸透镜成正立、缩小的实像的原理制成的D.放大镜利用凸透镜成正立、放大的实像的原理制成的【答案】B【解析】A.老花镜是凸透镜,因此老花镜是利用凸透镜对光的会聚作用使物体的像成在视网膜上,故A 错误;B.近视镜是凹透镜,因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上,故B正确:C.照相机拍照时,物体到透镜的距离大于二倍焦距,成倒立、缩小的实像,故C错误;D.放大镜使用时,物体到透镜的距离小于一倍焦距,成正立、放大的虚像,故D错误.故选B.8.如图,小明在实验室探究凸透镜成像规律,先把凸透镜、光屏放在光具座上,发现窗外景物在光屏上成清晰的像。
实验七探究凸透镜成像的规律一.选择题(共4小题)1.在“探究凸透镜成像的规律”时,将点燃的蜡烛放在距凸透镜30cm处,在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像。
则下列相关说法正确的是()①光屏上成倒立、放大的实像②投影机机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm<f<15cm④将近视镜片放在蜡烛和凸透镜之间,要使光屏上出现清晰的像,光屏应远离透镜A.只有①和③B.只有②和④C.只有①和④D.只有③和④【解答】解:①②蜡烛距离凸透镜30cm时,在透镜的另一侧16cm处光屏上得到一个清晰的像,物距大于像距,成倒立缩小实像,是照相机的原理;故①②错误;③此时物体在二倍焦距以外,像在一倍焦距和二倍焦距之间,即30cm>2f;2f>16cm>f,解得:8cm<f<15cm,故③正确;④近视镜片是凹透镜,对光线具有发散作用,所以近视镜片放在蜡烛和凸透镜之间,像将延迟会聚,为使光屏上看到清晰的像,采取的方法为:使光屏远离透镜,使像成在光屏上,故④正确。
故选:D。
2.小刚利用自制的水凸透镜做凸透镜成像实验。
如图所示,他将蜡烛、水凸透镜和光屏放置在光具座上,经调节在光屏上得到了烛焰清晰的像。
他推动注射器的活塞向水凸透镜内注水,使水凸透镜的焦距变小,如果不改变蜡烛和水凸透镜的位置,要在光屏上再次呈现烛焰清晰的像,他正确的操作和可观察到的现象是()A.光屏左移,光屏上呈现烛焰更大的像B.光屏左移,光屏上呈现烛焰更小的像C.光屏右移,光屏上呈现烛焰更大的像D.光屏右移,光屏上呈现烛焰更小的像【解答】解:由图可知,物距大于像距,在屏上得到清晰缩小的实像,此时u>2f;当他继续向凸透镜内注水,使水凸透镜的焦距变小,即凸透镜的聚光能力变强,光线会比注水前要提前会聚,所以像会向凸透镜方向移动(向左移动),则光屏应左移;不改变蜡烛和水凸透镜的位置,因水凸透镜的焦距变小,则相当于物距变大,根据凸透镜成实像的规律可知,光屏上将呈现烛焰更小的像,故B正确,ACD错误。
一、初中物理凸透镜成像的规律1.小明用放大镜看自己的指纹,如图所示。
随后小明拿着同一个放大镜看窗外的物体,并且离窗外的物体越来越远,如图所示。
以下说法正确的是()A.小明用放大镜看自己的指纹,看到的是正立、放大的实像B.小明用放大镜看自己的指纹,看到的是倒立、放大的虚像C.小明拿同一个放大镜看窗外的物体,离窗外的物体越来越远时,看到的是像越来越小D.小明拿同一个放大镜看窗外的物体,离窗外的物体越来越远时,看到的是像虚像【答案】C【解析】【分析】【详解】AB.小明用放大镜看自己的指纹,看到的是正立、放大的虚像,不是实像,也不是倒立的,A、B错误;CD.小明拿同一个放大镜看窗外的物体,离窗外的物体越来越远时,根据凸透镜的动态成像规律可知,物体到凸透镜的距离越大时,像到凸透镜的距离越小,所成的像是越来越小的,并且是实像;C正确、D错误。
故选C。
2.城市的很多街口都安装了 360°高清晰摄像头,由公安局实施 24 小时监控,来保护人民的安全,摄像机的像距几乎不变,但镜头的功能类似于人眼睛的晶状体,焦距可以调节,如图所示,某嫌疑犯在成像板上已经成清晰的像,此时镜头的焦点在 F 处,在监控此人的过程中(该人在成像板上的像保持清晰),下列说法正确的是()A.不管该人走近还是走远,所成的像都是正立缩小的实像B.如果该人远离镜头,镜头的焦点可能变在 a 点C.如果该人靠近镜头,镜头的焦点可能变在 c 点D.如果该人靠近镜头,镜头的焦点可能变在 b 点【答案】D【解析】【详解】A.该人走近还是走远时,所成的像是倒立的实像,不是正立的,A错误;B.如果该人远离镜头,那么物距变大,像距变小,像更靠近焦点,如果还想要像成在成像板上,那么焦距应该变大,焦点不可能在a点,B错误;C D.如果该人靠近镜头,那么物距变小,像距变大,像更远离焦点,如果还想要像成在成像板上,那么焦距应该变小,焦点不可能在c点,可能变在b点,C错误、D正确.3.有一个点光源放在凸透镜的正前方.当点光源放在A点时,成像在B点,当点光源放在B点时,成像在C点,如图所示.则()A.凸透镜应放在C点右侧B.凸透镜应放在B、C点之间C.凸透镜应放在A、B点之间D.凸透镜应放在A点左侧【答案】D【解析】【分析】解答此题要明确以下知识点:凸透镜如果成像在同一侧的话应该是成虚像,并且像距大于物距。
浙教版中考科学一轮复习--凸透镜成像的规律成像的大小、虚实、物距相距关系【同步练习-解析】一.选择题1.(2022·江苏镇江·中考真题)如图所示,凸透镜位于P处(图中未画出)位置不变,移动蜡烛,光屏先后在P同侧的甲、乙两处得到烛焰清晰的像,且甲处的像比乙处大,则()A.甲处可能成的是虚像B.乙处像可能是放大的C.P点位置在甲的左侧D.蜡烛的移动方向向左【答案】B【解析】ACD.由题意可知,光屏先后在P同侧的甲、乙两处得到烛焰清晰的像,且甲处的像比乙处大,根据物距变大,像距变小,像变小可知,像在不断的靠近凸透镜,因此凸透镜在乙的右侧,蜡烛在凸透镜的右侧,此时蜡烛在远离凸透镜,因此蜡烛向右移动;由于甲处的像成在光屏上,因此甲处只能成实像,故ACD不符合题意;B.由于题干未提供物距和凸透镜的焦距,若物距大于1倍焦距小于2倍焦距,乙处成放大的实像;若物距大于2倍焦距,成缩小的实像;若物距等于2倍焦距,成等大的实像,故B符合题意。
2.(2022·山东威海·中考真题)在“探究凸透镜成像的规律”实验中,光具座上依次摆放蜡烛、凸透镜和光屏,如图所示,此时烛焰在光屏上恰好成清晰等大的像。
下列说法正确的是()A.凸透镜的焦距为20cmB.当蜡烛因燃烧逐渐变短,光屏上的像会逐渐向上移动C .若遮挡凸透镜的一部分,光屏上将得不到完整的像D .若在蜡烛和凸透镜之间放置一个远视镜,为得到清晰的像光屏应向右移动【答案】B【解析】A .如图,凸透镜成倒立、等大的实像,像距等于物距等于二倍焦距220.0cm u v f ===解得 10.0f cm =故A 错误;B .由于过光心的入射光线经凸透镜折射后传播方向不变,所以随着蜡烛燃烧变短,光屏上的像将向上移动,故B 正确;C .若遮挡凸透镜的一部分,烛焰的光线会从凸透镜的其他位置透过,在光屏上会聚,光屏上仍能得到完整的像,像比原来变暗,故C 错误;D .在蜡烛和凸透镜之间放一个远视镜,远视镜是凸透镜,凸透镜对光线具有会聚作用,可以使光线提前会聚,为得到清晰的像需要将光屏靠近凸透镜,即左移,故D 错误。
专题1 凸透镜成像实验1、(2020闵行二模)进行“验证凸透镜成像规律”实验时,当蜡烛、凸透镜和光屏分别位于如图1所示位置时,光屏上恰好出现一清晰的像,此时像距为 (5) 厘米,该像一定比物体 (6) (选填“大”或“小”)。
利用这个成像规律可以制成 (7) (选填“幻灯机”或“放大镜”)。
2、(2020宝山二模)在“探究凸透镜成像规律”的实验中,所选凸透镜的焦距为10厘米。
安装好实验器材后,发现光屏上呈现图2(a )所示的烛焰的像,我们可以判定凸透镜和光屏的中心跟烛焰的中心______同一高度(选填“在”或“不在”)。
器材规范调整好后,移动光屏至图2(b )所示位置时,在光屏上得到有一个清晰的像,比较像与物,可以得出此时凸透镜所成的像是一个_______的像;测取光屏、烛焰分别至凸透镜的距离,可以比较得出此时像距______物距。
3、(2020金山二模)如图3所示,某同学在“探究凸透镜成像的规律”实验时,他先调节凸透镜、光屏的中心与 (5) 的中心大致在同一高度,以保证在光屏上得到清晰的像。
当处于如图13所示位置时,透镜的焦距可能为6厘米、12厘米或18厘米时,在光屏上得到一个(6) (选填“放大”或“缩小”) 清晰的像,可判断:他所选用的凸透镜焦距为 (7) 厘米。
这实验现象可以说明 (8) 的成像特点(选填“照相机”,“幻灯机”或“放大镜”)。
4、(2020松江二模)如图4所示,凸透镜焦距为10厘米,若保持图中蜡烛和凸透镜的位置不变,为了使像成在光屏中央,应首先调整光屏的 (5) ,然后将光屏向 (6) 缓慢移动(选填“左”或“右”),当光屏上呈现清晰的像时,该像的大小与物体相比是 (7) 的(选填“缩小”或“放大”)。
若将蜡烛在光具座上移动5厘米(凸透镜位置不变),通过移动光屏, (8) 在光屏上重新找到清晰的像(选填“可能”或“不能”)。
0 10 20 30 40 50 60 70 80 90 cm图10 10 20 30 40 50 60 70 80 90 cm图2(b ) 图2(a ) 图30 10 20 30 40 50 60 70 80 90 cm5、(2020静安二模)在“探究凸透镜成像的规律”实验中,应调节透镜中心和光源、光屏的中心在________(4)。
专业资料
精心整理
实验专题(二)------探究凸透镜成像特点
一、提出问题:凸透镜成像,像的大小、正倒、虚实跟物距有什么关系?
二、实验器材:带刻度的光具座、蜡烛、光屏、透镜(焦距在10~20 cm之间)、刻度尺.
三、实验步骤:
1、先测出透镜的焦距:让凸透镜在阳光下来回移动,找着最小、最亮的点,用刻度尺量出亮点与
凸透镜的距离,这就是这个凸透镜的焦距.
2、实验探讨像的大小、正倒、虚实跟物距的关系:
[方案]
①把透镜放在光具座标尺中央,从透镜的位置开始在左右两边的标尺上用粉笔标出等于焦距和2
倍焦距的位置.
②点燃蜡烛,调整它们的高度,使烛焰、凸透镜、光屏的中心大致在同一高度.
③把蜡烛放在离凸透镜尽量远的位置上,调整光屏到透镜的距离,使烛焰在屏上成一个清晰的像,
观察像的大小、正倒,测出蜡烛与凸透镜、凸透镜与光屏间的距离.把数据记录在表格中.
④继续把蜡烛向凸透镜靠近,观察像的变化是放大还是缩小,是正立还是倒立,蜡烛与凸透镜、
凸透镜与光屏的距离测出,将数据记录在表格中.
⑤当蜡烛到一定位置上时,光屏没有像,用眼睛直接对着凸透镜观察蜡烛的像,把蜡烛与凸透镜、
像与凸透镜的距离,像是放大还是缩小的,像的正倒,填入表格中.
物距(u)像距(v)正倒大小虚实应用特点
物,像的位置关
系
u>2f 2f>v>f 倒立缩小实像照相机、摄像机- 物像异侧
u=2f v=2f 倒立等大实像精确测焦仪成像大小的分界点物像异侧
2f>u>f v>2f 倒立放大实像幻灯机、电影、投影仪- 物像异侧
u=f - - - 不成像强光聚焦手电筒成像虚实的分界点-
f>u v>u 正立放大虚像放大镜虚像在物体同侧虚像在物体之后物像同侧
