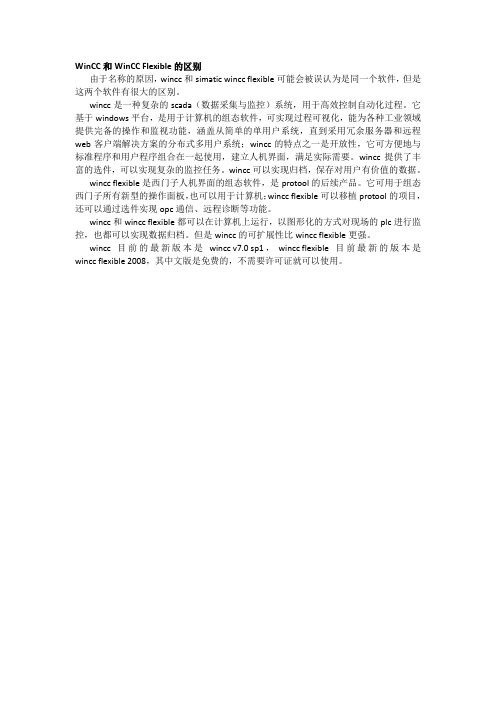

WinCC和WinCC Flexible的区别
由于名称的原因，wincc和simatic wincc flexible可能会被误认为是同一个软件，但是这两个软件有很大的区别。
wincc是一种复杂的scada（数据采集与监控）系统，用于高效控制自动化过程。
它基于windows平台，是用于计算机的组态软件，可实现过程可视化，能为各种工业领域提供完备的操作和监视功能，涵盖从简单的单用户系统，直到采用冗余服务器和远程web客户端解决方案的分布式多用户系统；wincc的特点之一是开放性，它可方便地与标准程序和用户程序组合在一起使用，建立人机界面，满足实际需要。
wincc提供了丰富的选件，可以实现复杂的监控任务。
wincc可以实现归档，保存对用户有价值的数据。
wincc flexible是西门子人机界面的组态软件，是protool的后续产品。
它可用于组态西门子所有新型的操作面板，也可以用于计算机；wincc flexible可以移植protool的项目，还可以通过选件实现opc通信、远程诊断等功能。
wincc和wincc flexible都可以在计算机上运行，以图形化的方式对现场的plc进行监控，也都可以实现数据归档。
但是wincc的可扩展性比wincc flexible更强。
wincc目前的最新版本是wincc v7.0 sp1， wincc flexible目前最新的版本是wincc flexible 2008，其中文版是免费的，不需要许可证就可以使用。
Wincc_Flexible组态简介WinCC flexible，德国西门子（SIEMENS）公司工业全集成自动化（TIA）的子产品，是一款面向机器的自动化概念的HMI软件。
WinCC flexible 用于组态用户界面以操作和监视机器与设备，提供了对面向解决方案概念的组态任务的支持。
WinCC flexible与WinCC十分类似，都是组态软件，而前者基于触摸屏，后者基于工控机。
HMI由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通信接口、数据存贮单元等，其中处理器的性能决定了HMI 产品的性能高低，是HMI的核心单元。
根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。
HMI软件一般分为两部分，即运行于 HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如WinCC flexible）。
使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI 产品的串行通信口，把编制好的“工程文件”下载到HMI的处理器中运行。
HMI人机界面产品的基本功能包括：1、设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；2、数据、文字输入操作，打印输出3、生产配方存储，设备生产数据记录4、简单的逻辑和数值运算5、可连接多种工业控制设备组网HMI的选型指标包括：1、显示屏尺寸及色彩、分辨率、HMI的处理器速度性能、2、输入方式：触摸屏或薄膜键盘3、画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）4、通信口种类及数量，是否支持打印功能本模块主要介绍西门子TP 270触摸屏，其接口外形如图3-2所示，接口功能描述见表3-1。
图3-2 西门子TP 270接口排列图表3-1接口功能描述编号描述应用1接地连接用于连接到机架地线2电源连接到电源 +24V DC3接口IF1B RS 422/RS 485(未接地)接口4接口IF1A用于PLC 的RS 232接口5接口IF2用于PC、PU、打印机的RS 232接口6开关用于组态接口IF1B7电池连接连接可选备用电池8USB接口用于外部键盘，鼠标等的连接9插槽B用于CF卡10以太网接口(只用于MP 270B)连接RJ45以太网线11插槽A(只用于MP 270B)用于CF卡触摸屏设备的装载程序1、装载程序图3-6显示了触摸屏设备启动期间和运行系统结束时迅速出现的装载程序。

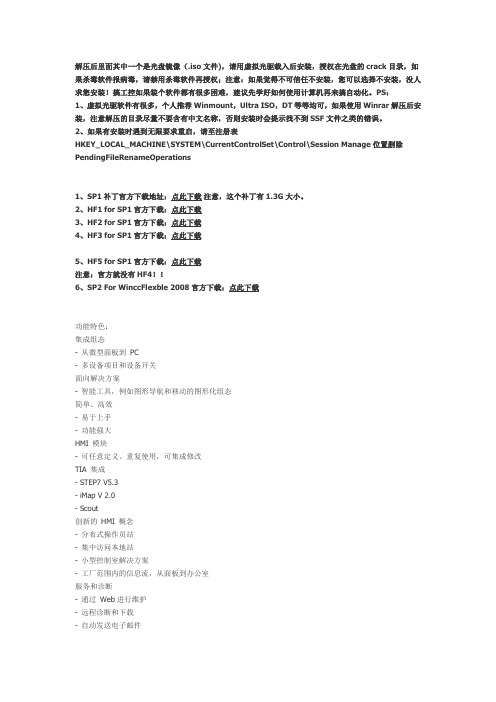

解压后里面其中一个是光盘镜像（.iso文件)，请用虚拟光驱载入后安装，授权在光盘的crack目录，如果杀毒软件报病毒，请禁用杀毒软件再授权；注意：如果觉得不可信任不安装，您可以选择不安装，没人求您安装！搞工控如果装个软件都有很多困难，建议先学好如何使用计算机再来搞自动化。
PS：1、虚拟光驱软件有很多，个人推荐Winmount，Ultra ISO，DT等等均可，如果使用Winrar解压后安装，注意解压的目录尽量不要含有中文名称，否则安装时会提示找不到SSF文件之类的错误。
2、如果有安装时遇到无限要求重启，请至注册表HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manage位置删除PendingFileRenameOperations1、SP1补丁官方下载地址：点此下载注意，这个补丁有1.3G大小。
2、HF1 for SP1官方下载：点此下载3、HF2 for SP1官方下载：点此下载4、HF3 for SP1官方下载：点此下载5、HF5 for SP1官方下载：点此下载注意：官方就没有HF4！！6、SP2 For WinccFlexble 2008官方下载：点此下载功能特色：集成组态- 从微型面板到PC- 多设备项目和设备开关面向解决方案- 智能工具，例如图形导航和移动的图形化组态简单、高效- 易于上手- 功能强大HMI 模块- 可任意定义、重复使用，可集成修改TIA 集成- STEP7 V5.3- iMap V 2.0- Scout创新的HMI 概念- 分布式操作员站- 集中访问本地站- 小型控制室解决方案- 工厂范围内的信息流，从面板到办公室服务和诊断- 通过Web进行维护- 远程诊断和下载- 自动发送电子邮件兼容性和移植SP2升级内容：引用Support for Microsoft Windows 7WinCC flexible with Step7 Integration under Windows 7SIMATIC Step7 V5.4 is not released for the operating system Microsoft Windows 7. I t therefore is not possible to use WinCC flexible and Step7 in the integrated mode under Windows 7. For this a separate release will be carried out at a later time2. New FunctionalityEngineering and usability● New menu command for clearing the list of most r ecently opened projects● Object view shows additional information– Tag comments– Recipe numberWidescreen for PC Runtime* 1440 x 900, 1680 x 1050, 1920 x 1080, 1920 x 1200Enhancements for the Basic Panels* new System functions+ set Bit in Tag+ reset Bi t in Tag+ invert Bit in Tag* Retentive message buffer* Number of configurable Tagso KTP400 Basic: 250o KTP600 Basic: 500o KTP1000 Basic: 500o TP1500 Basic: 500* new communication drivero Modicon Modbus TCP/IPo Mitsubishi FXo Omron Hostlink/MultilinkSm@rtService/Sm@rtAccess* reduced CPU-utilization due to Sm@rtServer* automatic scaling between server and client* improved usability in configuration dialogsSupport of new devices。
WinCC flexible系统涵数简介下列表格显示了按组排列的可用系统函数。
在WinCC flexible 中，下列名称惯例应用于系统函数：以动词（例如“Start”或“Activate”）开头的系统函数可以用在脚本中。
以“Get”开头的系统函数用于读取值，例如从变量中读取。
以“Set”或“Write”开头的系统函数用于写入值，例如写入到变量中。
以ActiveX 控件的名称（例如HTMLBrowser）开头的系统函数不能在脚本中使用。
在脚本中使用系统函数请在脚本中使用系统函数的英文名称。
如果该系统函数可以在脚本中使用，那么该系统函数的英文名称也可以找到，例如：GetPassword (Tag)报警1、ClearAlarmBuffer应用：删除HMI设备报警缓冲区中的报警。
说明：尚未确认的报警也被删除。
2、ClearAlarmBufferProtoolLegacy应用：该系统函数用来确保兼容性。
它具有与系统函数“ClearAlarmBuffer”相同的功能，但使用旧的ProTool编号方式。
参数：Alarm class number将要删除其消息的报警类别号：-1 (hmiAllProtoolLegacy) = 所有报警/事件0 (hmiAlarmsProtoolLegacy) = 错误1 (hmiEventsProtoolLegacy) = 警告2 (hmiSystemProtoolLegacy) = 系统事件3 (hmiS7DiagnosisProtoolLegacy) = S7 诊断事件3、SetAlarmReportMode应用：确定是否将报警自动报告到打印机上。
4、ShowAlarmWindow应用：隐藏或显示HMI 设备上的报警窗口。
5、ShowSystemAlarm应用：将已传递参数的值显示为HMI 设备上的系统报警。
编辑位1、InvertBit应用：对给定的“Bool”型变量的值取反。
WinCC flexible系统涵数简介下列表格显示了按组排列的可用系统函数。
在 WinCC flexible 中，下列名称惯例应用于系统函数：以动词（例如“Start”或“Activate”）开头的系统函数可以用在脚本中。
以“Get”开头的系统函数用于读取值，例如从变量中读取。
以“Set”或“Write”开头的系统函数用于写入值，例如写入到变量中。
以 ActiveX 控件的名称（例如HTMLBrowser）开头的系统函数不能在脚本中使用。
在脚本中使用系统函数请在脚本中使用系统函数的英文名称。
如果该系统函数可以在脚本中使用，那么该系统函数的英文名称也可以找到，例如： GetPassword (Tag) 报警1、ClearAlarmBuffer 应用：删除HMI设备报警缓冲区中的报警。
说明：尚未确认的报警也被删除。
2、ClearAlarmBufferProtoolLegacy 应用：该系统函数用来确保兼容性。
它具有与系统函数“ClearAlarmBuffer”相同的功能，但使用旧的ProTool编号方式。
参数：Alarm class number 将要删除其消息的报警类别号： -1 (hmiAllProtoolLegacy) = 所有报警/事件 0 (hmiAlarmsProtoolLegacy) = 错误1 (hmiEventsProtoolLegacy) = 警告2 (hmiSystemProtoolLegacy) = 系统事件3 (hmiS7DiagnosisProtoolLegacy) = S7 诊断事件3、SetAlarmReportMode 应用：确定是否将报警自动报告到打印机上。
4、ShowAlarmWindow 应用：隐藏或显示 HMI 设备上的报警窗口。
5、ShowSystemAlarm 应用：将已传递参数的值显示为 HMI 设备上的系统报警。
编辑位1、InvertBit 应用：对给定的“Bool”型变量的值取反。
Wincc_Flexible组态简介WinCC flexible，德国西门子（SIEMENS）公司工业全集成自动化（TIA）的子产品，是一款面向机器的自动化概念的HMI软件。
WinCC flexible 用于组态用户界面以操作和监视机器与设备，提供了对面向解决方案概念的组态任务的支持。
WinCC flexible与WinCC十分类似，都是组态软件，而前者基于触摸屏，后者基于工控机。
HMI由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通信接口、数据存贮单元等，其中处理器的性能决定了HMI 产品的性能高低，是HMI的核心单元。
根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。
HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如WinCC flexible）。
使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC 机和HMI 产品的串行通信口，把编制好的“工程文件”下载到HMI的处理器中运行。
HMI人机界面产品的基本功能包括：1、设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；2、数据、文字输入操作，打印输出3、生产配方存储，设备生产数据记录4、简单的逻辑和数值运算5、可连接多种工业控制设备组网HMI的选型指标包括：1、显示屏尺寸及色彩、分辨率、HMI的处理器速度性能、2、输入方式：触摸屏或薄膜键盘3、画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）4、通信口种类及数量，是否支持打印功能本模块主要介绍西门子TP 270触摸屏，其接口外形如图3-2所示，接口功能描述见表3-1。
图3-2 西门子TP 270接口排列图表3-1接口功能描述编号描述应用1 接地连接用于连接到机架地线2 电源连接到电源+24V DC3 接口IF1B RS 422/RS 485(未接地)接口4 接口IF1A 用于PLC 的RS 232接口5 接口IF2 用于PC、PU、打印机的RS 232接口6 开关用于组态接口IF1B7 电池连接连接可选备用电池8 USB接口用于外部键盘，鼠标等的连接9 插槽B 用于CF卡10 以太网接口(只用于MP 270B) 连接RJ45以太网线11 插槽A(只用于MP 270B) 用于CF卡触摸屏设备的装载程序1、装载程序图3-6显示了触摸屏设备启动期间和运行系统结束时迅速出现的装载程序。
WinCC Flexible 2008 变量表格结构WinCC Flexible 2008 是一款用于可编程逻辑控制器（PLC）和人机界面（HMI）的软件平台，它提供了强大且易于使用的功能，用于构建和管理工业自动化系统。
其中，变量表格结构是WinCC Flexible 2008 中一个重要的特性，它提供了一个友好的界面，用于管理和监视PLC 中的数据变量。
一、概述变量表格结构是WinCC Flexible 2008 中的一个数据管理功能，用于显示和配置PLC 中的变量。
它通过一个表格的形式，列出了PLC 中的各个变量以及相关的属性，如名称、数据类型、地址等。
这样，用户可以方便地查看和编辑PLC 中的变量信息。
二、变量表格的功能特点1. 显示变量信息：变量表格可以展示PLC 中的各个变量，包括输入变量、输出变量和内部变量。
用户可以通过表格直观地了解到变量的名称、数据类型、地址等相关信息。
2. 变量配置：用户可以对变量进行配置，包括命名、分组、数据类型设置等。
通过变量表格，用户可以快速、准确地对PLC 中的变量进行设置。
3. 批量修改：变量表格支持批量修改功能，用户可以选择多个变量，使用相同的配置进行批量修改。
这样，用户可以提高工作效率，减少重复的操作。
4. 变量监视：变量表格不仅可以显示变量的静态信息，还可以在运行时监视变量的实时数值。
用户可以开启变量表格的监视功能，实时观察PLC 中变量的变化，以便及时发现问题。
三、变量表格的使用方法变量表格在WinCC Flexible 2008 中的使用非常简单，只需要按照以下步骤进行操作：1. 打开WinCC Flexible 2008 软件，并创建一个新的项目。
2. 在项目中添加PLC 连接，选择对应的PLC型号和通信接口。
3. 在PLC 连接下方的“数据”选项卡中，选择“变量表格”选项。
4. 系统将自动列出PLC 中的变量，并显示其名称、数据类型等信息。
