永磁同步电机的矢量控制系统一、本文概述随着科技的不断进步和工业的快速发展，电机作为核心动力设备，在各种机械设备和工业自动化系统中扮演着至关重要的角色。
其中，永磁同步电机（Permanent Magnet Synchronous Motor，简称PMSM）因其高效率、高功率密度和优良的控制性能等优点，被广泛应用于电动汽车、风力发电、机床设备等领域。
为了实现永磁同步电机的精确控制，提高其运行效率和稳定性，矢量控制（Vector Control）技术被引入到永磁同步电机的控制系统中。
本文将对永磁同步电机的矢量控制系统进行深入探讨。
文章将简要介绍永磁同步电机的基本结构和运行原理，为后续的矢量控制理论奠定基础。
接着，文章将重点阐述矢量控制的基本原理和实现方法，包括坐标变换、空间矢量脉宽调制（SVPWM）等关键技术。
文章还将分析矢量控制系统中的传感器选择、参数辨识以及控制策略优化等问题，以提高系统的控制精度和鲁棒性。
通过本文的研究，读者可以对永磁同步电机的矢量控制系统有一个全面而深入的了解，为实际应用中提高永磁同步电机的控制性能提供理论支持和指导。
本文还将探讨未来永磁同步电机矢量控制系统的发展趋势和挑战，为相关领域的研究者和工程师提供有价值的参考信息。
二、永磁同步电机的基本原理永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种高效、高性能的电机类型，其工作原理基于电磁感应和磁场相互作用。
PMSM的核心组成部分包括定子、转子和永磁体。
定子通常由三相绕组构成，负责产生旋转磁场；转子则装有永磁体，这些永磁体在定子产生的旋转磁场作用下，产生转矩从而驱动电机旋转。
PMSM的工作原理可以简要概括为：当定子三相绕组通入三相交流电时，会在定子内部形成旋转磁场。
由于转子上的永磁体具有固定的磁极，它们在旋转磁场的作用下会受到力矩的作用，从而使转子跟随定子磁场的旋转而旋转。
通过控制定子电流的相位和幅值，可以精确控制旋转磁场的转速和转向，从而实现对PMSM的精确控制。
永磁同步电机矢量控制发展综述
永磁同步电机矢量控制是一种高效、精确的电机控制技术，近年来得到了广泛的应用和发展。
本文将从永磁同步电机的基本原理、矢量控制的基本思想、发展历程和应用前景等方面进行综述。
永磁同步电机是一种具有高效、高功率密度、高精度和高可靠性的电机，其基本原理是利用永磁体产生的磁场与电流产生的磁场相互作用，从而实现电机的转动。
与传统的感应电机相比，永磁同步电机具有更高的效率和更低的损耗，因此在工业、交通、航空等领域得到了广泛的应用。
矢量控制是一种基于电机磁场矢量的控制技术，其基本思想是将电机的磁场分解为定子坐标系和转子坐标系两个矢量，通过控制这两个矢量的大小和方向，实现电机的转速和转矩控制。
矢量控制技术可以有效地提高电机的响应速度和控制精度，因此在永磁同步电机控制中得到了广泛的应用。
永磁同步电机矢量控制技术的发展历程可以追溯到上世纪80年代，当时主要应用于高端工业领域。
随着电力电子技术和数字控制技术的不断发展，永磁同步电机矢量控制技术得到了进一步的提升和完善。
目前，永磁同步电机矢量控制技术已经成为电机控制领域的主流技术之一，广泛应用于电动汽车、风力发电、轨道交通等领域。
未来，永磁同步电机矢量控制技术将继续发展和完善，主要体现在
以下几个方面：一是提高控制精度和响应速度，以满足更高的工业和交通应用需求；二是降低成本和提高可靠性，以促进技术的普及和应用；三是结合人工智能和大数据技术，实现电机的智能化控制和优化运行。
总之，永磁同步电机矢量控制技术的发展前景广阔，将为人类社会的可持续发展做出更大的贡献。
2.电压空间矢量PWM 的基本原理交流电动机输入三相正弦电流的最终目的是在电动机空间形成圆形旋转磁场，从而产生恒定的电磁转矩，将逆变器与电动机视为一个整体，以圆形磁场为目标来控制逆变器工作，这种控制方法称作“磁链跟踪控制”，磁链轨迹的控制是通过交替使用不同的电压空间矢量实现的。
与直接的SPWM 技术相比，SVPWM 算法的优点主要有：1、SVPWM 优化谐波程度高，消除谐波效果好，可以提高电压利用率。
2、SVPWM 算法提高了电机的动态响应速度，同时减小了电机的转矩脉动。
3、SVPWM 比较适合于数字化控制系统。
如图1所示，A 、B 、C 分别表示在空间静止的电动机定子三相绕组的轴线,他们在空间上互差2π⁄3，三相定子相电压u a 、u b 、u c 分别加在三相绕组上，可以定义三个定子电压空间矢量U A (t)、U B (t)、U C (t),他们在时间上互差2π⁄3，并且在各自轴线上按正弦规律变化。
U A (t )=U m cos (ωt )U B (t )=U m cos(ωt−2π/3)U C (t )=U m cos(ωt +2π/3)A(e j 0)图2.1 电压空间矢量可以得到三相电压合成矢量为：U s =U A (t )+U B (t )e i2π/3+U C (t )e −i2π/3=32U m e ωt+π/2 从上式中可以看出，电压空间矢量U s 是以角速度ω逆时针旋转的一个电压矢量，其幅值为相电压幅值的1.5倍。
又当电动机转速较高时，由定子电阻所引起的压降可以忽略不计，则定子合成电压与合成磁链空间矢量之间的关系可以写为：u s =dψsdt当电动机有三相平衡正弦电压供电时，电动机定子磁链幅值恒定，其空间矢量以恒速旋转，磁链矢量顶端的运动轨迹为圆形。
将ψs =ψs e iωt+iφ代入上式可以得到u s =ωψs e i(ωt+φ+π/2)由上式知u s 的方向与磁链矢量ψs 正交，当磁链矢量在空间旋转一周时，电压矢量也连续的按磁链圆的切线方向运动2π弧度，因此电机旋转磁场轨迹问题可以转化为电压空间矢量的运动轨迹问题。
永磁同步电动机矢量控制永磁同步电动机是一种新型的高性能电机，具有高效率、高功率密度、高转矩密度等特点，在工业和交通领域有广泛应用。
矢量控制是一种高级的控制方法，可以实现电机的高精度运行和性能优化。
本文将介绍永磁同步电动机矢量控制的结构和方法。
永磁同步电动机的结构包括永磁转子、定子绕组和控制器等几个部分。
永磁转子由永磁体和转子绕组组成，永磁体产生一个恒定的磁场，而转子绕组用于传导电流。
定子绕组是通过变频器提供的三相电流激励，产生旋转磁场。
控制器则根据电机的位置、速度和负载要求等信息，调节电机的电流和控制策略，实现对电机的控制。
永磁同步电动机的矢量控制方法主要包括电流控制、转子磁链观测、速度和位置估算等几个步骤。
电流控制是通过控制器提供的电流指令，调节电机的电流大小和相位，使电机的磁场与转子磁场同步，实现最大力矩输出。
转子磁链观测则通过计算电机的电流与磁场之间的关系，实时估算转子的磁链大小和位置，用于后续的控制。
速度和位置估算则是通过测量电机的转子位置和速度，采用信号处理和滤波算法，推算出电机的实际运行状态，用于控制器的反馈。
在矢量控制中，还可以应用一些高级控制技术，如预测控制、自适应控制和模型预测控制等，以进一步提高电机的性能和动态响应。
预测控制通过模型预测电机的状态和负载要求，优化控制策略，实现最佳性能。
自适应控制则是通过实时调节控制器的参数，使控制器能够适应电机的变化，提高控制性能。
模型预测控制则是通过建立电机的动态数学模型，预测未来一段时间的状态和输出，以实现最佳的控制性能。
综上所述，永磁同步电动机矢量控制是一种高级的电机控制方法，能够实现对电机的高精度控制和性能优化。
通过控制电机的电流和磁场，在不同的工况下实现最大力矩输出和高效能运行。
未来，随着控制算法和硬件技术的不断发展，永磁同步电动机矢量控制在各个领域将有更广泛的应用。
永磁同步电机的控制方法
永磁同步电机是一种常见的电动机型号，具有高效、能耗低等优点，在不少领域广泛应用，如空调、洗衣机、汽车等。
为了使电机工作更加稳定、可靠，需要对其进行控制，本文将介绍几种常见的永磁同步电机控制方法。
一、矢量控制方法
矢量控制方法也称为矢量调速，是对永磁同步电机进行控制的一种较为复杂的方法。
通过对电机的磁场和电流进行精细控制，可以实现电机速度和转矩的精准调节。
具体实现时，需要提取电机转子位置，进行磁场定向控制。
二、直接转矩控制方法
直接转矩控制方法是对电机电流进行直接调节的方法，可以实现对电机转矩的调节。
该方法操作简单，但控制效果较为粗糙，容易造成电机振动和噪音。
三、电压向量控制方法
电压向量控制方法通过调节电机的电压和相位，控制电机的速度和转矩。
该方法比直接转矩控制方法更加精准，但控制难度较大，计算量较大。
四、滑模控制方法
滑模控制方法是近年来发展的一种新型控制方法，可以实现低成本、高效率的电机控制。
该方法借助滑模变量实现对电机转速和转矩的控制，具有控制精度高、响应速度快等优点。
五、解析控制方法
解析控制方法也是近年来发展的一种新型控制方法，该方法是通过解
析电机的动态特性，设计控制器实现对电机的精准控制。
该方法适用于大功率电机控制，但计算量较大，难度较高。
以上是几种常见的永磁同步电机控制方法，不同的方法具有不同的特点和适用范围，需要根据实际情况选择合适的控制方法。
随着科技进步和工业发展，永磁同步电机控制技术也将不断进步和发展。
永磁同步电机控制原理位置控制是指将电机转子的位置控制在给定的位置上，常用的方法有传统的电流环控制和矢量控制。
传统的电流环控制是通过控制电机的电流来实现位置控制。
首先，测量电机的转子位置，通常使用光电编码器或霍尔传感器。
然后，通过闭环控制系统计算得到合适的电流指令。
最后，将电流指令发送到电机驱动器，控制电机的电流。
该方法的优点是简单且稳定，但低效。
矢量控制是一种较为先进的方法，可以实现更高的转速和更高的效率。
矢量控制通过直接控制电机的转子位置和转矩来实现位置控制。
矢量控制的原理是将电机的转子电流和磁场定向地控制在给定的位置上。
为了实现矢量控制，需要测量电机的转子位置和转速，并通过采样和滤波等技术对其进行处理。
然后，通过矢量控制算法计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转子位置和转矩。
除了位置控制，永磁同步电机的控制还包括转速控制和转矩控制。
转速控制是指将电机的转速控制在给定的范围内。
常用的方法有开环控制和闭环控制。
开环控制是指根据电机驱动信号的占空比和频率来控制电机转速。
通过改变驱动信号的占空比和频率可以改变电机的转速。
该方法简单易实现，但不稳定且精度较低。
闭环控制是指在电机的转子位置和速度反馈信号的基础上，通过PID控制器或其他控制算法，计算得到合适的电压指令，并将其发送到电机驱动器。
电机驱动器会根据电压指令调整电机的相电压，从而控制电机的转速。
转矩控制是指将电机的输出转矩控制在给定的范围内。
常用的方法有矢量控制和直接转矩控制。
矢量控制是指在电机的转子位置、速度和转矩反馈信号的基础上，通过矢量控制算法计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转矩。
直接转矩控制是指通过测量电机输出转矩并在闭环控制系统中计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转矩。
永磁同步电动机矢量控制模型的设计与仿真交流调速理论包括矢量控制和直接转矩控制。
1971年，由F．Blaschke 提出的矢量控制理论第一次使交流电机控制理论获得了质的飞跃。
矢量控制采用了矢量变换的方法，通过把交流电机的磁通与转矩的控制解耦使交流电机的控制类似于直流电动机。
矢量控制方法在实现过程中需要复杂的坐标变换，而且对电机的参数依赖性较大。
直接转矩控制是1985年Depenbrock教授在研究异步电机控制方法时提出的。
该方法是在定子坐标系下分析交流电机的数学模型，强调对电机的转矩进行直接控制，对转矩进行砰一砰控制，无需解耦，省掉了矢量旋转变换计算。
控制定子磁链而不是转子磁链，不受转子参数变化的影响，但不可避免地产生转矩脉动，低速性能较差，调速范围受到限制。
而且由于它对实时性要求高、计算量大，对控制系统微处理器的性能要求也较高。
矢量控制的基本思想是在普通的三相交流电动机上设法模拟直流电动机转矩控制的规律，在磁场定向坐标上，将电流矢量分解成为产生磁通的励磁电流分量和产生转矩的转矩电流分量，并使得两个分量互相垂直，彼此独立，然后分别进行调节。
这样交流电动机的转矩控制，从原理和特性上就和直流电动机相似了。
控制策略的选择上是PID控制，传统的数字PID控制是一种技术成熟、应用最为广泛的控制算法，其结构简单，调节方便。
1 永磁同步电机的数学模型1.1 永磁同步电机系统的结构永磁同步电机的基本组成：定子绕组、转子、机体。
定子绕组通过三相交流电，产生与电源频率同步的旋转磁场。
转子是用永磁材料做成的永磁体，它在定子绕组产生的旋转磁场的作用下，开始旋转。
1.2 坐标变换坐标变换，从数学角度看，就是将方程中原来的一组变量，用一组新的变量来代替。
线性变换是指这种新旧变量之间存在线性关系。
电动机中用到的坐标变换都是线性变换。
在永磁同步电机中存在两种坐标系，一种是固定在定子上的它相对我们是静止的，即：α,β 坐标系，它的方向和定子三相绕组的位置相对固定，它的方向定位于定子绕组 A 相的产生磁势的方向，另一种是固定在转子上的旋转坐标系，我们通常称之为 d,q 坐标，其中 d 轴跟单磁极的 N 极方向相同，即和磁力线的方向相同，q 轴超前 d 轴 90 度下图所示。

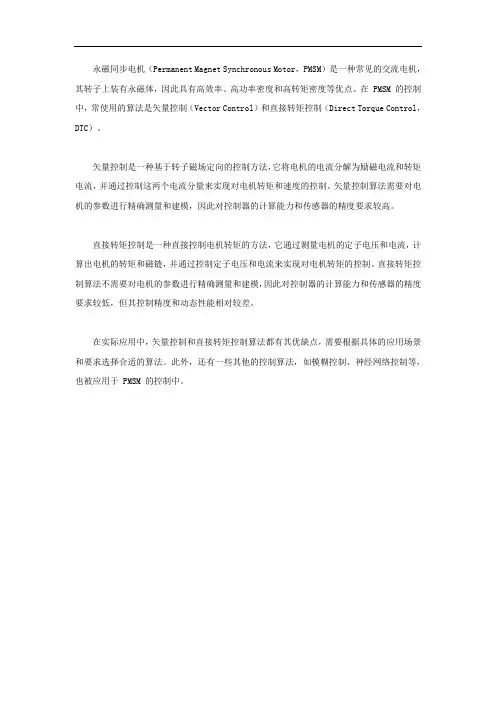

永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种常见的交流电机，其转子上装有永磁体，因此具有高效率、高功率密度和高转矩密度等优点。
在 PMSM 的控制中，常使用的算法是矢量控制（Vector Control）和直接转矩控制（Direct Torque Control，DTC）。
矢量控制是一种基于转子磁场定向的控制方法，它将电机的电流分解为励磁电流和转矩电流，并通过控制这两个电流分量来实现对电机转矩和速度的控制。
矢量控制算法需要对电机的参数进行精确测量和建模，因此对控制器的计算能力和传感器的精度要求较高。
直接转矩控制是一种直接控制电机转矩的方法，它通过测量电机的定子电压和电流，计算出电机的转矩和磁链，并通过控制定子电压和电流来实现对电机转矩的控制。
直接转矩控制算法不需要对电机的参数进行精确测量和建模，因此对控制器的计算能力和传感器的精度要求较低，但其控制精度和动态性能相对较差。
在实际应用中，矢量控制和直接转矩控制算法都有其优缺点，需要根据具体的应用场景和要求选择合适的算法。
此外，还有一些其他的控制算法，如模糊控制、神经网络控制等，也被应用于 PMSM 的控制中。

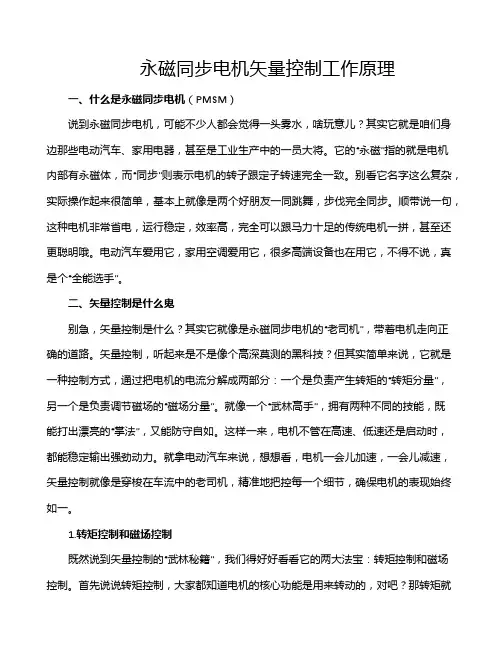

永磁同步电机矢量控制工作原理一、什么是永磁同步电机（PMSM）说到永磁同步电机，可能不少人都会觉得一头雾水，啥玩意儿？其实它就是咱们身边那些电动汽车、家用电器，甚至是工业生产中的一员大将。
它的“永磁”指的就是电机内部有永磁体，而“同步”则表示电机的转子跟定子转速完全一致。
别看它名字这么复杂，实际操作起来很简单，基本上就像是两个好朋友一同跳舞，步伐完全同步。
顺带说一句，这种电机非常省电，运行稳定，效率高，完全可以跟马力十足的传统电机一拼，甚至还更聪明哦。
电动汽车爱用它，家用空调爱用它，很多高端设备也在用它，不得不说，真是个“全能选手”。
二、矢量控制是什么鬼别急，矢量控制是什么？其实它就像是永磁同步电机的“老司机”，带着电机走向正确的道路。
矢量控制，听起来是不是像个高深莫测的黑科技？但其实简单来说，它就是一种控制方式，通过把电机的电流分解成两部分：一个是负责产生转矩的“转矩分量”，另一个是负责调节磁场的“磁场分量”。
就像一个“武林高手”，拥有两种不同的技能，既能打出漂亮的“掌法”，又能防守自如。
这样一来，电机不管在高速、低速还是启动时，都能稳定输出强劲动力。
就拿电动汽车来说，想想看，电机一会儿加速，一会儿减速，矢量控制就像是穿梭在车流中的老司机，精准地把控每一个细节，确保电机的表现始终如一。
1.转矩控制和磁场控制既然说到矢量控制的“武林秘籍”，我们得好好看看它的两大法宝：转矩控制和磁场控制。
首先说说转矩控制，大家都知道电机的核心功能是用来转动的，对吧？那转矩就是电机用来产生转动的力量。
矢量控制的聪明之处在于，它能精准地调节电流的大小，让电机的转矩输出更加平稳、高效。
转矩控制不仅能让电机在不同负载下应对自如，还能避免过多的电流浪费。
这个功能强大得不得了，有点像是你驾驶一辆车时，可以轻松应对不同路况，不管是爬坡还是高速行驶，电机都能稳定输出你需要的动力。
接着是磁场控制，磁场对于永磁同步电机来说是个核心部分。
永磁同步电机矢量控制的实现永磁同步电机矢量控制是一种先进的电机控制技术，它可以通过对电机的电流和电压进行精确控制来实现高效率、高性能和高精度的电机运行。
下面将从电机模型、矢量控制原理、控制策略和实现过程等方面详细介绍永磁同步电机矢量控制的实现。
一、电机模型：$$v_d=R_s i_d-L_d \frac{di_d}{dt}+w_m L_q i_q+e_f$$$$v_q=R_s i_q-L_q \frac{di_q}{dt}-w_m L_d i_d$$$$e_f=w_m \Psi_m$$其中，$v_d$和$v_q$是d轴和q轴电压，$i_d$和$i_q$是d轴和q轴电流，$R_s$是定子电阻，$L_d$和$L_q$是d轴和q轴电感，$w_m$是电机的机械角速度，$e_f$是励磁电压，$\Psi_m$是磁链。
二、矢量控制原理：转子定向是通过估计转子位置和速度，控制转子相对于定子坐标系的角度位置，以便在d轴上建立稳定的磁链。
电流控制是在转子定向的基础上，对d轴和q轴的电流进行闭环控制，使电机的输出转矩和转速能够达到预期的要求。
三、控制策略：直接转矩控制使用一个转矩和磁链两个闭环控制，通过对磁链的控制来实现转矩的精确控制。
磁场定向控制将电机的dq轴坐标系变换到固定坐标系中，通过对这两个轴的电流进行控制来实现磁链和转矩的精确控制。
四、实现过程：1.采集电机的相电流和电压信号，并进行转换和滤波处理，得到稳定的电流和电压信号。
2.估计电机的转子位置和速度，可以使用各种不同的方法，如反电动势法、绕组电阻估计法等。
3.根据估计的转子位置和速度，计算电机的d轴和q轴参考电流。
4.将参考电流转换成相电流，用PI控制器控制d轴和q轴的电流，使其跟随参考电流。
5.根据控制的电流，计算电机的电压指令，通过功率放大器对电机施加逆变电压，控制电机的电流。
6.实时监测和调整控制参数，保证电机的正常运行。
通过以上步骤，可以实现对永磁同步电机的精确控制，使其达到高效、高性能和高精度的运行要求。
永磁交流同步电机矢量控制理论基础0、失量控制的理论基础是两个坐标系变换，这是每一个学习过交流调速的人应该熟记的两种变换。
介于目前市面上流行的各类书籍的这一部分总有些这里那里的问题（也就是错误）。
为了自己不被误导，干脆自己推导一边，整理如下。
所有的推导针对3相永磁同步电机的矢量控制。
1、永磁交流同步电机的物理模型。
首先看几张搜集的图/照片，图1~7：现分别说明如下：a.图1~3可以看出电机定子的情况。
我和大家都比较熟悉圆圈中间加个“叉”或者“点”的定子，通过这几张图应该比较清楚地认识定子的结构了。
b.图1中留出4个抽头，其中一个应该是中线，但是，在伺服用的永磁同步电机，只连接3根线的。
c.图2是一个模型，红蓝黄三色代表三相绕组，在定子齿槽中上下穿梭，形成回路的。
d.定子绕线连接可以从图7很清楚地看到，从A进入开始，分别经过1（上），7（下），2（上），8（下），14（上），8（下），13（上），7（下），13（上），19（下），14(上)，20（下），2（上），20（下），1（上），19（下）然后到X。
一相绕组经过8个齿槽，占全部齿槽的1/3，每个齿槽过两次，但每次方向是相同的。
最后上上下下的方向如同图6所示。
e.三相绕组通电后，形成如同图6所示的电流分布，每相邻的6根是电流同方向的。
这样，如果把1和24像纸的里面拉，将这一长排围城一个圆，则，1和7之间向里形成N（磁力线出）极的中心，12和13之间形成S（磁力线入）极的中心。
这里，个人认为图6中的N、S分段有些错误，中心偏移了，不知道是不是理解错误，欢迎指正，这图是我找的，不是我画的，版权不属我：）。
f.同极磁场的分布有中心向两侧减弱的，大家都说是正弦分布，我是没分析过，权且认同吧，如图5所示。
g.如图1同步电机的运转就是通过旋转定子磁场，转子永磁磁极与定子的磁极是对应的N、S相吸，可以同步地运行。
h.实际电机定子槽数较多，绕线方式也有不同。
旋转磁场的旋转是通过如图6中的一个磁极6个齿槽一起向右/左侧移位2、永磁同步电机数学模型这才是本文的重点。
《永磁同步电机矢量控制系统的研究与设计》篇一一、引言随着现代工业的快速发展，电机驱动系统在各个领域的应用越来越广泛。
其中，永磁同步电机（PMSM）以其高效率、高功率密度和良好的调速性能等优点，在工业、交通、能源等领域得到了广泛应用。
而矢量控制技术作为永磁同步电机控制的核心技术，其研究与设计对于提高电机性能具有重要意义。
本文旨在研究并设计一种高性能的永磁同步电机矢量控制系统，以提高电机的运行效率和稳定性。
二、永磁同步电机概述永磁同步电机是一种利用永磁体产生磁场的电机，其转子无需电流产生磁场，因此具有高效率、低能耗等优点。
然而，要实现电机的精确控制，需要采用先进的控制技术。
矢量控制技术是一种基于磁场定向的控制技术，通过控制电机的定子电流，实现对电机转矩和磁场的精确控制。
三、矢量控制系统的研究1. 矢量控制原理：矢量控制技术通过测量电机的电流、电压等参数，根据一定的算法计算出电机的定子电流矢量，从而实现对电机转矩和磁场的精确控制。
其核心是磁场定向控制，即通过控制电机的磁场方向和大小，实现电机的精确控制。
2. 控制策略：本文采用空间矢量脉宽调制（SVPWM）技术，通过优化开关序列，减小谐波分量，提高电机的运行效率。
同时，采用无传感器技术，通过检测电机的反电动势等参数，实现电机的无传感器控制。
四、系统设计1. 硬件设计：系统硬件包括电机、驱动器、控制器等部分。
其中，驱动器采用IGBT功率模块，实现电机的驱动和控制。
控制器采用DSP或FPGA等高性能处理器，实现对电机的高精度控制。
此外，系统还包括电流传感器、电压传感器等测量设备，用于实时监测电机的运行状态。
2. 软件设计：软件设计包括控制算法、驱动程序等部分。
控制算法采用磁场定向控制算法和SVPWM技术，实现对电机的高精度控制。
驱动程序采用C或C++等编程语言编写，实现对电机的实时控制和监测。
五、实验与分析通过搭建实验平台，对所设计的永磁同步电机矢量控制系统进行实验验证。
